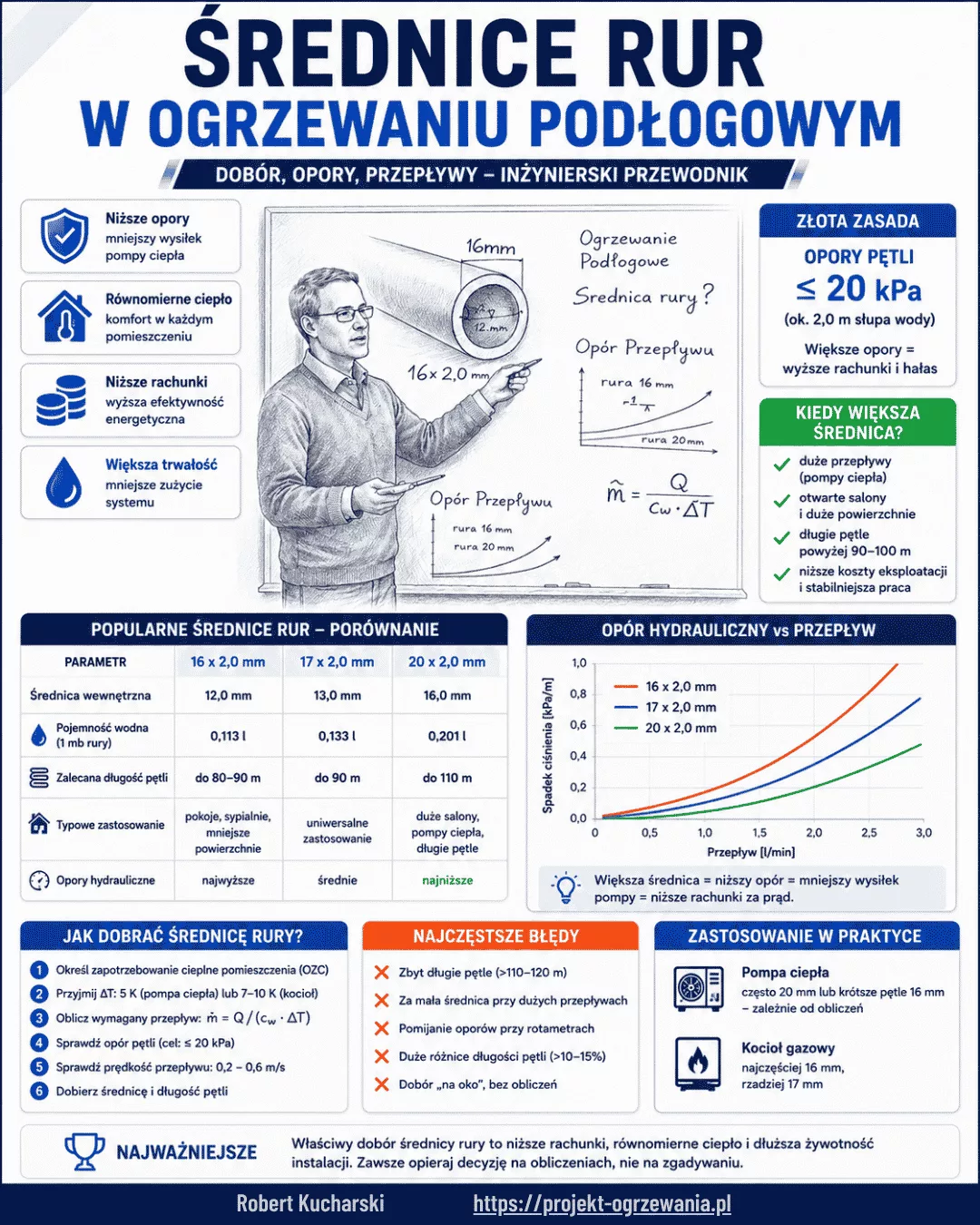

Od oznaczenia rury do punktu pracy
16, 17 czy 20 mm? Liczy się wnętrze

Średnica zewnętrzna nie mówi jeszcze, jak zachowa się pętla. Przepływ wynika z przypisanej mocy i projektowego ΔT, a prędkość oraz strata ciśnienia zależą przede wszystkim od rzeczywistej średnicy wewnętrznej, długości i właściwości czynnika.

rura 16×2 rura 17×2 rura 20×2 przepływ i prędkość spadek ciśnienia
Przepływ z mocy i ΔT Rodzaj źródła sam nie wyznacza strumienia pojedynczej pętli ani jej średnicy.
Hydraulika z wnętrza rury O prędkości i oporze decyduje średnica wewnętrzna, nie tylko liczba nadrukowana na rurze.
Wybór z całego układu Pętla, rozdzielacz, magistrala i pompa muszą pracować w jednym obliczonym punkcie Q–H.
Odpowiedź w 30 sekund

Jaka średnica rury do ogrzewania podłogowego?

Najkrótsza poprawna odpowiedź

Nie ma jednej najlepszej średnicy dla każdego pomieszczenia i źródła. Rura 16×2 mm jest częstym rozwiązaniem w pętlach domowej podłogówki, ale 17×2 lub 20×2 mm mogą być uzasadnione, gdy obliczony przepływ i długość powodują zbyt duży opór. Alternatywą dla zwiększenia średnicy bywa podział powierzchni na większą liczbę krótszych pętli.

16×2 mm

Przy ściance 2 mm ma nominalnie około 12 mm średnicy wewnętrznej. Jest elastyczna i często wystarcza, ale każdą pętlę trzeba policzyć.

17×2 mm

Nominalne 13 mm wewnątrz daje większy przekrój niż 16×2. Efekt hydrauliczny zależy od faktycznych wymiarów konkretnego produktu.

20×2 mm

Nominalne 16 mm wewnątrz wyraźnie ogranicza prędkość i opór przy tym samym przepływie, lecz zwiększa promień gięcia, zład i koszt systemu.

Średnicy nie dobiera się do nazwy pomieszczenia. Najpierw trzeba znać moc wynikającą z projektowego obciążenia cieplnego OZC, podział powierzchni na pętle, projektowe ΔT i rzeczywiste trasy. Dopiero wtedy porównuje się opory.

Praktyka autora, nie zapis normy: dla rur 16×2 mm w projektach przyjmowany jest zwykle limit długości do 100 m razem z podejściami oraz dążenie do spadku ciśnienia pętli około 15–20 kPa. Są to kryteria projektowe, które nadal wymagają obliczenia konkretnej gałęzi.
Najważniejsza liczba jest po drugiej stronie ścianki

Co oznacza zapis 16×2, 17×2 i 20×2 mm?

Pierwsza liczba oznacza średnicę zewnętrzną, a druga nominalną grubość ścianki. W uproszczeniu średnicę wewnętrzną otrzymuje się przez odjęcie podwójnej grubości ścianki.

Zależność geometryczna
dwew. = dzew. − 2 × grubość ścianki

Dla rury 16×2 mm: 16 − 2 × 2 = 12 mm. Obliczenie jest nominalne — rzeczywiste wymiary i tolerancje należy odczytać z dokumentacji wybranego produktu.

Oznaczenie
Nominalne wnętrze i przekrój
Teoretyczna pojemność
16×2 mm
12 mm; około 113,1 mm²
około 0,113 l/m
17×2 mm
13 mm; około 132,7 mm²
około 0,133 l/m
20×2 mm
16 mm; około 201,1 mm²
około 0,201 l/m

Przekrój nominalnej rury 20×2 jest około 78% większy niż 16×2. Nie oznacza to jednak 78% większej mocy grzewczej. Zwiększa się przede wszystkim pole przepływu i objętość wody. Osobny poradnik pokazuje, ile wody mieści się w metrze rury PEX i PE-RT 16.

Oddzielmy stronę cieplną od hydraulicznej

Na co naprawdę wpływa średnica rury podłogówki?

Średnica jest ważna, ale nie zastępuje obliczenia mocy podłogi. Jej najsilniejszy bezpośredni wpływ dotyczy transportu wody, a nie zapotrzebowania budynku.

1

Prędkość wody

Przy tym samym przepływie mniejszy przekrój powoduje większą prędkość czynnika.

2

Spadek ciśnienia

Zmiana średnicy wewnętrznej silnie zmienia jednostkowy opór i wymaganą różnicę ciśnień.

3

Pojemność wodna

Większy przekrój oznacza większy zład, ale nie tworzy automatycznie funkcjonalnego bufora.

4

Wykonanie

Średnica, materiał i konstrukcja wpływają na promień gięcia, mocowanie oraz dostępne elementy systemu.

Czego średnica nie ustala samodzielnie?

Nie wyznacza strat ciepła budynku, mocy potrzebnej w pomieszczeniu, dopuszczalnej temperatury posadzki ani przepływu wynikającego z bilansu energii.

Czy większa rura daje więcej ciepła?

W modelu emisji znaczenie może mieć geometria całego systemu, lecz sama zamiana średnicy bez ponownego sprawdzenia rozstawu, warstw i temperatur nie jest gwarancją większej mocy.

Pełny mechanizm oddawania energii opisuje poradnik jak działa ogrzewanie podłogowe. Informacje o liczbie metrów wynikającej z rozstawu znajdują się w materiale ile rury potrzeba na m² podłogówki.

Dwie różne funkcje, dwa różne obliczenia

Średnica pętli a średnica rury zasilającej rozdzielacz

Pojedyncza pętla przenosi przepływ przypisany do części pomieszczenia. Magistrala rozdzielacza przenosi sumę przepływów wielu równoległych pętli. Nie wolno dobierać obu przewodów tą samą regułą.

Pętla grzewcza

Najczęściej rozpatruje się 16×2, 17×2 lub 20×2 mm. Obliczenie dotyczy jej własnej mocy, przepływu, długości i oporu.

Przewód do rozdzielacza

Może wymagać średnicy 25, 32 lub większej, ponieważ transportuje sumaryczny strumień całej grupy pętli.

Droga krytyczna

Pompa pokonuje opory elementów wspólnych oraz najbardziej wymagającej równoległej gałęzi, a nie sumę oporów wszystkich pętli.

Oddzielne narzędzie służy do obliczania średnicy rury zasilającej rozdzielacz. Zależność pomiędzy pętlą, magistralą i źródłem rozwija artykuł obieg grzewczy w wodnym ogrzewaniu podłogowym.

Najczęstsza pomyłka: wymaganie dużego przepływu przez pompę ciepła dotyczy całego urządzenia i instalacji. Nie oznacza automatycznie, że taki sam strumień ma przepłynąć przez jedną pętlę podłogówki.
Średnicę wybieramy dopiero po zebraniu danych

Jakie dane są potrzebne do doboru rury?

Oznaczenie źródła i powierzchnia domu nie wystarczą. Obliczenie musi dotyczyć konkretnej pętli oraz jej miejsca w całej sieci hydraulicznej.

1
Moc pomieszczeniaWynika z OZC wykonanego dla projektowych warunków zewnętrznych i wewnętrznych.
2
Powierzchnia czynnaOkreśla, ile energii musi przekazać każdy metr podłogi i jak podzielić pole na pętle.
3
Moc pojedynczej pętliPrzepływu nie oblicza się z mocy całego domu, jeżeli analizowana jest tylko jedna gałąź.
4
Projektowe ΔTRóżnica temperatur zasilania i powrotu wiąże przekazywaną moc z wymaganym strumieniem wody.
5
Rzeczywista długośćTrasa obejmuje rurę w polu oraz oba podejścia pomiędzy rozdzielaczem i ogrzewaną powierzchnią.
6
Średnica wewnętrznaTrzeba użyć danych konkretnej rury, a nie tylko przybliżonego oznaczenia zewnętrznego.
7
Czynnik i temperaturaGęstość oraz lepkość wody lub mieszaniny wpływają na prędkość, liczbę Reynoldsa i opór.
8
Armatura i pompaZawory, rozdzielacz i przewody wspólne zużywają część dostępnej różnicy ciśnień.

Podstawę stanowi obliczenie strat ciepła budynku. Dopiero później projektuje się powierzchnię, rozstaw, podział oraz rozmieszczenie pętli grzewczych.

Najpierw bilans energii, później hydraulika

Jak moc i ΔT wyznaczają przepływ pętli?

Dla tej samej mocy mniejsze projektowe ΔT wymaga większego przepływu. Średnica nie pojawia się w pierwszym bilansie — służy dopiero do sprawdzenia, czy wymagany strumień można przetransportować przy akceptowalnych warunkach hydraulicznych.

Praktyczne przybliżenie dla wody
V̇ [l/h] ≈ 0,86 × P [W] ÷ ΔT [K]

Pętla o mocy 1000 W przy ΔT = 5 K wymaga około 172 l/h, czyli 2,87 l/min. Przy ΔT = 7 K ten sam bilans daje około 123 l/h.

Moc jest przypisana do pętli

Jeżeli jedno pomieszczenie ma kilka pętli, moc i przepływ trzeba rozdzielić zgodnie z ich powierzchniami oraz projektem.

ΔT jest założeniem projektowym

Wartość nie powinna być automatycznie pobierana wyłącznie z etykiety „pompa ciepła” albo „kocioł”.

Medium ma znaczenie

Współczynnik 0,86 jest przybliżeniem dla wody. Dla glikolu należy zastosować właściwe parametry mieszaniny.

Znaczenie parametru rozwija poradnik o ΔT między zasilaniem i powrotem. Wartość obserwowana podczas chwilowej pracy nie musi być identyczna z różnicą przyjętą do obliczeń projektowych.

Kalkulator hydrauliczny i interaktywny wykres

Porównaj rurę 16×2, 17×2 i 20×2 mm

Wprowadź dane jednej pętli. Kalkulator wyznaczy przepływ, prędkość, pojemność i modelową stratę ciśnienia dla trzech nominalnych rur oraz własnej średnicy wewnętrznej.

Jedne wymagania, cztery przekroje

Kalkulator średnicy rury ogrzewania podłogowego

Obliczenie wykorzystuje równanie Darcy’ego–Weisbacha, modelowy współczynnik tarcia oraz właściwości wody zależne od temperatury. Dane konkretnego producenta mają pierwszeństwo.

Wartość w watach, nie moc całego domu.
Różnica zasilanie–powrót w kelwinach.
Metry razem z podejściami.
Do oszacowania gęstości i lepkości.
Rozdzielacz i armatura w kPa.
Do porównania konkretnego produktu.
Kryterium użytkownika w kPa, nie „limit normowy”.
Przepływ pętli172 l/h
Przepływ minutowy2,87 l/min
Gęstość wody994,1 kg/m³
Lepkość dynamiczna0,718 mPa·s

0,86 × 1000 W ÷ 5 K = 172 l/h = 2,87 l/min.

16×2 mmØ wew. 12 mm
Prędkość0,42 m/s
Opór jednostkowy259 Pa/m
Strata samej rury20,7 kPa
Cała wpisana droga24,7 kPa
Pojemność pętli9,0 l
Odpowiednik wysokości2,54 m

Przekracza wpisany limit 20 kPa.

17×2 mmØ wew. 13 mm
Prędkość0,36 m/s
Opór jednostkowy177 Pa/m
Strata samej rury14,2 kPa
Cała wpisana droga18,2 kPa
Pojemność pętli10,6 l
Odpowiednik wysokości1,87 m

Mieści się we wpisanym limicie 20 kPa.

20×2 mmØ wew. 16 mm
Prędkość0,24 m/s
Opór jednostkowy66 Pa/m
Strata samej rury5,3 kPa
Cała wpisana droga9,3 kPa
Pojemność pętli16,1 l
Odpowiednik wysokości0,95 m

Mieści się we wpisanym limicie 20 kPa.

Własna ruraØ wew. 14 mm
Prędkość0,31 m/s
Opór jednostkowy125 Pa/m
Strata samej rury10,0 kPa
Cała wpisana droga14,0 kPa
Pojemność pętli12,3 l
Odpowiednik wysokości1,43 m

Mieści się we wpisanym limicie 20 kPa.

Opór jednostkowy a przepływ — porównanie średnic wewnętrznych
Porównanie oporu rur w funkcji przepływu Wykres pokazuje nieliniową zmianę oporu jednostkowego rur o różnych średnicach wewnętrznych oraz aktualny przepływ pętli.
Wybrana rura 16×2: przy 2,87 l/min model wskazuje około 259 Pa/m.
Porównano wszystkie rury dla identycznego wymaganego przepływu. Wpisany limit służy do kontroli założenia użytkownika i nie jest automatycznie wymaganiem normowym.
Granice kalkulatora: wynik dotyczy wody i gładkiej rury o przyjętej chropowatości bez uwzględnienia tolerancji wymiarowych, sposobu ułożenia, wpływu rozdzielacza poza wpisaną stratą ani rzeczywistej charakterystyki pompy. Dla konkretnego produktu należy użyć jego średnicy wewnętrznej i zweryfikować wynik z tabelą producenta. Kalkulator nie dobiera automatycznie rury ani pompy.

Jeżeli potrzebujesz sprawdzić również przepływ całego rozdzielacza i wysokość podnoszenia, przejdź do kalkulatora doboru pompy obiegowej. Ten moduł celowo analizuje jedną drogę, aby nie mieszać oporu pętli z sumarycznym przepływem instalacji.

Policzyłeś pojedynczą pętlę. Teraz trzeba sprawdzić, czy cały układ się bilansuje

Średnica jednej rury nie rozstrzyga jeszcze o przepływie całego rozdzielacza, średnicy magistrali ani punkcie pracy pompy. Kompletny projekt łączy OZC, podział powierzchni, rzeczywiste trasy, temperatury, przepływy, opory i wymagania źródła ciepła.

Zamów kompletny projekt ogrzewania podłogowego Odnośnik prowadzi do płatnej usługi projektowej autora poradnika.
Wynik to dane do decyzji, nie automatyczny werdykt

Jak interpretować prędkość i spadek ciśnienia?

Kalkulator porównuje konsekwencje hydrauliczne, ale większa średnica nie wygrywa automatycznie. Wynik trzeba zestawić z długością pętli, możliwością podziału powierzchni, charakterystyką pompy, regulacją i wymaganiami systemu.

Rura
Wynik modelowy
Wniosek
16×2; wnętrze 12 mm
około 0,42 m/s i 259 Pa/m
Dla 80 m sama rura daje około 20,7 kPa; po dodaniu 4 kPa przekracza przykładowy limit 20 kPa.
17×2; wnętrze 13 mm
około 0,36 m/s i 177 Pa/m
W tym samym przykładzie cała wpisana droga wynosi około 18,2 kPa.
20×2; wnętrze 16 mm
około 0,24 m/s i 66 Pa/m
Opór spada wyraźnie, ale trzeba jeszcze ocenić wykonanie, koszt i zasadność takiej średnicy.

Porównanie zakłada 1000 W, ΔT = 5 K, 80 m rury, wodę o średniej temperaturze 35°C i 4 kPa dodatkowych strat. Zmiana jednego parametru zmienia wyniki, dlatego tabela jest przykładem, a nie katalogiem dopuszczalnych długości.

Prędkość nie jest celem

Zakres 0,15–0,6 m/s może być kontrolowany w praktyce autora, ale nie należy „dobić” do górnej granicy. Ocenia się hałas, regulację i dokumentację elementów.

20 kPa nie jest ścianą fizyczną

To może być rozsądny cel projektowy dla pętli, lecz osiągalność przepływu wynika z pełnego punktu Q–H oraz rezerwy regulacyjnej.

Tabela producenta ma pierwszeństwo

Model nie zna tolerancji rury, konstrukcji warstw ani danych zaworów. Ostateczny projekt należy sprawdzić na danych konkretnego systemu.

Interaktywna grafika edukacyjna

Co zmienia mniejsze ΔT, węższa rura, dłuższa pętla lub jej podział?

Wybierz jedną zmianę. Sześć modułów pokaże jej konsekwencje bez udawania, że pojedyncza cecha wystarcza do wyboru rury.

Łańcuch zależności cieplnych i hydraulicznych

Prześledź zmianę od obciążenia do pompy

Każdy wariant zakłada, że pozostałe parametry nie zmieniają się. W rzeczywistym projekcie kilka zmian może wystąpić jednocześnie.

1

Obciążenie cieplne

Nie zmienia się

Zmiana średnicy rury nie zmienia strat ciepła pomieszczenia.

2

Wymagany przepływ

Pozostaje taki sam

Przy tej samej mocy i ΔT bilans energii wymaga tego samego strumienia.

3

Przekrój rury

Maleje

Mniejsza średnica wewnętrzna daje mniejsze pole dostępne dla przepływu.

4

Prędkość

Rośnie

Ten sam strumień musi przepłynąć przez mniejszy przekrój.

5

Spadek ciśnienia

Rośnie silnie

Zależność od przepływu i średnicy jest nieliniowa, dlatego nawet mała zmiana wnętrza może być odczuwalna.

6

Pompa i regulacja

Potrzebują większego H

Droga krytyczna wymaga większej dostępnej różnicy ciśnień i może ograniczyć regulację.

Mniejsza średnica nie zmniejsza wymaganego przepływu.

Podnosi prędkość oraz opór dla tego samego strumienia. Jeżeli wynik staje się nieakceptowalny, można zwiększyć średnicę, skrócić pętlę lub inaczej podzielić powierzchnię.

Granica grafiki: moduł pokazuje kierunek zależności. Nie wyznacza wartości i nie zastępuje modelu emisji podłogi, rzeczywistej geometrii tras, tabel rury ani charakterystyki pompy.
Większa średnica pomaga hydraulicznie, ale kosztuje wykonawczo

Rura 16×2, 17×2 czy 20×2 — porównanie praktyczne

Poniższe zestawienie opisuje typowe konsekwencje wymiarów nominalnych. Nie zastępuje karty technicznej, ponieważ rzeczywiste średnice, promienie gięcia, warstwy i systemy mocowania różnią się pomiędzy produktami.

Cecha
16×2 i 17×2 mm
20×2 mm
Hydraulika
Mniejszy przekrój oznacza wyższą prędkość i większy opór przy tym samym przepływie.
Większe wnętrze obniża prędkość oraz spadek ciśnienia, szczególnie przy większych strumieniach.
Pojemność
Około 0,113 lub 0,133 l/m dla nominalnych wymiarów.
Około 0,201 l/m, czyli większy zład na tę samą długość.
Układanie
Zwykle łatwiejsze prowadzenie w gęstym rozstawie i niewielkich polach.
Zwykle większy promień gięcia oraz większa siła potrzebna do ułożenia; decyduje producent.
Rozdzielacz i system
Wymagają elementów zgodnych z dokładną średnicą i konstrukcją rury.
Potrzebne są odpowiednie przyłącza, rozstawy króćców i elementy mocujące.
Kiedy rozważać
Gdy obliczone przepływy i długości mieszczą się w przyjętych warunkach hydraulicznych.
Gdy większy przekrój rozwiązuje konkretny problem hydrauliczny lepiej niż inny podział pętli.
17×2 nie jest po prostu „prawie tym samym” co 16×2. Nominalne wnętrze 13 zamiast 12 mm zwiększa pole przekroju o około 17%. To może zauważalnie obniżyć opór, ale dokładny efekt trzeba policzyć dla konkretnego przepływu.
Ten sam wymiar nie oznacza identycznego produktu

PEX, PE-RT i rury wielowarstwowe — co poza średnicą?

Hydraulika zaczyna się od średnicy wewnętrznej, ale wybór rury obejmuje również konstrukcję, barierę tlenową, promień gięcia, klasę zastosowania, maksymalne parametry pracy i kompletność systemu.

PEX

Usieciowany polietylen występuje w różnych metodach sieciowania i konstrukcjach warstw. Należy sprawdzić dokładne wymiary, barierę tlenową i sposób łączenia.

PE-RT

Polietylen o podwyższonej odporności temperaturowej może występować jako rura jednorodna lub element konstrukcji wielowarstwowej.

Rura z warstwą aluminium

Warstwa aluminium wpływa na stabilność kształtu, rozszerzalność i sposób gięcia, ale nie zwalnia z kontroli średnicy wewnętrznej oraz oporów.

Szerzej omawiają to poradniki: rura PEX do ogrzewania podłogowego, rura PE-RT do podłogówki oraz zestawienie rodzajów rur do ogrzewania podłogowego. Znaczenie ochrony instalacji opisuje artykuł o barierze antydyfuzyjnej EVOH.

Nie wybieraj rury wyłącznie po napisie 16×2. Dwa produkty o podobnym oznaczeniu mogą różnić się tolerancją, budową warstw, promieniem gięcia, dopuszczalnymi parametrami i charakterystyką hydrauliczną.
Metry są skutkiem trasy, nie samodzielnym kryterium

Jak średnica wpływa na dopuszczalną długość pętli?

Przy tym samym przepływie i rodzaju rury strata liniowa rośnie w przybliżeniu proporcjonalnie do długości. Nie istnieje jednak jedna maksymalna liczba metrów niezależna od mocy, ΔT, średnicy wewnętrznej i dostępnej różnicy ciśnień.

Mocprzypisana do pola
ΔTprojektowy przepływ
Trasarura i podejścia
Średnicaprędkość i Pa/m
Pompapunkt Q–H

Limit projektowy autora

Dla 16×2 mm stosuje się zwykle do 100 m łącznie z podejściami, lecz nie przedstawiamy tego jako uniwersalnego zapisu normowego.

Dłuższa rura wymaga obliczenia

Pętla przekraczająca przyjęty limit nie staje się automatycznie niesprawna, ale jej przepływ, opór i możliwość regulacji wymagają świadomej weryfikacji.

Podział bywa lepszy niż większa średnica

Dwie krótsze gałęzie mogą ograniczyć opór oraz poprawić rozkład powierzchni, ale zwiększają liczbę obwodów rozdzielacza.

Więcej przykładów zawierają poradniki o maksymalnej długości pętli podłogówki, objawach zbyt długiej pętli oraz o tym, ile metrów podłogówki planować na jednej pętli.

Źródło stawia wymagania całemu obiegowi

Czy pompa ciepła wymaga rury 20 mm w podłogówce?

Nie — nie wynika to z samej nazwy źródła

Pompa ciepła może wymagać określonego minimalnego przepływu przez urządzenie, ale przepływ ten rozdziela się pomiędzy wiele pętli. Średnicę pojedynczej gałęzi dobiera się do jej własnej mocy, ΔT, długości i oporu. Rura 20 mm jest rozwiązaniem możliwym, a nie obowiązkowym standardem.

Małe ΔT zwiększa przepływ

Jeżeli projekt przyjmuje mniejszą różnicę temperatur, dla tej samej mocy potrzebny jest większy strumień. Dotyczy to bilansu, nie etykiety urządzenia.

Przepływ źródła to suma

Wymagany strumień pompy ciepła może być zapewniany przez wiele równoległych pętli i odpowiednio dobrane przewody wspólne.

Temperatura także ma znaczenie

Podłoga powinna pokryć obciążenie przy możliwie racjonalnym parametrze, lecz średnica nie naprawi zbyt małej powierzchni czynnej.

Kompletną zależność omawia poradnik projekt ogrzewania podłogowego z pompą ciepła. Ogólne wymagania źródła opisuje również materiał pompa ciepła i ogrzewanie podłogowe.

Większy zład nie jest automatycznie buforem. Objętość rur należy uwzględnić w bilansie instalacji, ale o potrzebie bufora decydują wymagania urządzenia, minimalny przepływ, sterowanie, odszranianie i wszystkie stany odbioru.
Pompa pracuje w punkcie, a nie na samej wysokości

Jak średnica rury wpływa na dobór pompy obiegowej?

Pompa musi jednocześnie zapewnić przepływ całkowity Q oraz różnicę ciśnień H potrzebną najbardziej wymagającej drodze. Zwiększenie średnicy pętli może obniżyć jej opór, lecz nie zmniejsza automatycznie sumarycznego przepływu wynikającego z mocy.

Q przewodów wspólnych

Jest sumą projektowych przepływów pętli pracujących jednocześnie.

H drogi krytycznej

Obejmuje wspólne przewody i armaturę oraz jedną najbardziej wymagającą pętlę.

Regulacja

Punkt pracy zmienia się po zamknięciu stref, dlatego trzeba sprawdzić również częściowy i minimalny odbiór.

Nie dobiera się większej pompy po to, aby przykryć przypadkowo zaprojektowane trasy. Zasady doboru rozwija artykuł pompa obiegowa w instalacji podłogowej.

Spadków równoległych pętli nie sumujemy. Sumują się ich przepływy, natomiast do wymaganej wysokości podnoszenia wybiera się drogę o największym łącznym oporze przy jej projektowym strumieniu.
Różne długości nie oznaczają automatycznie błędu

Czy wszystkie pętle muszą mieć tę samą średnicę i długość?

Pętle połączone równolegle mogą mieć różne długości, przepływy, a w uzasadnionym projekcie także średnice. Warunkiem jest możliwość uzyskania i ustawienia wymaganych strumieni bez nadmiernego dławienia ani przekroczenia możliwości pompy.

Przypisz moc

Każda pętla musi mieć określoną powierzchnię i projektową moc.

Policz przepływ

Strumień wynika z mocy pętli oraz przyjętego ΔT, a nie z jej długości.

Policz opór

Użyj rzeczywistej długości, średnicy wewnętrznej, czynnika i danych zaworów.

Wyznacz drogę krytyczną

Sprawdź, która gałąź potrzebuje największej różnicy ciśnień.

Ustaw rozdzielacz

Rotametry i zawory służą do uzyskania projektowych przepływów, a nie jednakowych wskazań.

Skontroluj całość

Po każdej korekcie trzeba ponownie sprawdzić pozostałe równoległe gałęzie.

Praktyczne zasady regulacji opisuje poradnik o rotametrze na rozdzielaczu. Budowę samej gałęzi rozwija artykuł pętla grzewcza — długość, przepływ i opór.

Nie ma uniwersalnego wymogu różnicy długości do 10–15%. Warto unikać niepotrzebnie skrajnych dysproporcji, ale o możliwości zrównoważenia decydują obliczone opory, zawory i dostępne ciśnienie, a nie sam procent metrów.
Parametry hydrauliczne muszą być możliwe do wykonania

Co sprawdzić przed ułożeniem rury w podłodze?

Projektowy przekrój nie wystarczy, jeżeli rury nie da się prawidłowo wygiąć, zamocować, podłączyć do rozdzielacza lub ułożyć zgodnie z dokumentacją wybranego systemu.

Promień gięcia

Minimalna wartość zależy od materiału, konstrukcji i metody gięcia podanej przez producenta.

Rozstaw i mocowanie

Większa oraz sztywniejsza rura może ograniczać gęsty rozstaw i wymagać innych elementów mocujących.

Przejścia i dylatacje

Trasy trzeba skoordynować z podziałem pól, osłonami oraz konstrukcją warstw podłogowych.

Rozdzielacz

Złączki, rozstaw króćców, szafka i liczba sekcji muszą pasować do wybranych rur oraz tras.

Sposób prowadzenia przewodów omawia poradnik ślimak, meander czy podwójny meander. Rozdzielacz i jego wyposażenie opisuje materiał rozdzielacz do ogrzewania podłogowego.

Nie zakładaj automatycznie grubszej wylewki dla rury 20 mm. Wymaganą konstrukcję, położenie rury i grubość przykrycia należy odczytać z dokumentacji konkretnego systemu oraz projektu podłogi.
Przykład pokazuje dwie możliwe drogi

Przykład: zwiększyć średnicę czy podzielić salon na więcej pętli?

Załóżmy modelową powierzchnię 45 m², moc 2400 W i ΔT = 5 K. Przepływ całkowity wynosi około 413 l/h. Przy rozstawie 15 cm sama długość w polu to około 300 m, jeszcze bez podejść.

Wariant uproszczony
Przepływ i hydraulika
Co wynika z porównania
2 pętle 16×2 po około 150 m
Około 207 l/h na pętlę; duża długość i wysoki opór wymagają ponownego podziału.
Nie należy ratować układu samym zwiększeniem biegu pompy.
3 pętle 16×2 po około 100 m
Około 138 l/h na pętlę; mniejszy strumień i krótsza trasa wyraźnie ograniczają opór.
Podział może pozwolić zachować standardową średnicę.
2 pętle 20×2 po około 150 m
Większy przekrój obniża opór, lecz pozostają długa trasa, wykonanie i zgodność systemu.
Hydraulicznie możliwe nie zawsze oznacza rozwiązanie najkorzystniejsze całościowo.

To przykład porównawczy bez podejść, oporów rozdzielacza, dokładnego modelu emisji i danych konkretnej rury. W realnym projekcie trzeba narysować rzeczywiste trasy oraz skontrolować strefy, dylatacje i regulację. Liczbę pętli dla dużej przestrzeni rozwija poradnik ile pętli podłogówki zaplanować w salonie.

Najważniejszy wniosek: problem hydrauliczny ma zwykle więcej niż jedno rozwiązanie. Można zmienić średnicę, podział, trasę, rozdzielacz lub założenia temperaturowe — ale każda zmiana wpływa na inne części projektu.
Błędy wynikają głównie z wyboru jednej liczby bez bilansu

Najczęstsze błędy przy doborze średnicy rury

!
Średnica dobierana do źródła

Hasło „pompa ciepła = rura 20 mm” pomija podział przepływu pomiędzy równoległe pętle.

!
Patrzenie tylko na średnicę zewnętrzną

O hydraulice decyduje wnętrze rury, którego nie można ustalić bez grubości ścianki i danych produktu.

!
20 kPa przedstawiane jako norma

To może być kryterium projektowe autora, lecz nie automatyczny limit każdej możliwej instalacji.

!
Jedna maksymalna długość

Ta sama rura przy różnych przepływach może mieć całkowicie inny spadek ciśnienia.

!
Wymuszanie równych długości

Pętle powinny mieć obliczone przepływy i opory, a nie identyczną liczbę metrów za wszelką cenę.

!
Sumowanie oporów równoległych pętli

Do wysokości podnoszenia analizuje się drogę krytyczną, natomiast sumuje się przepływy.

!
Większa pompa zamiast poprawy projektu

Zwiększanie H może powodować hałas i trudniejszą regulację, nie usuwając przyczyny nadmiernych oporów.

!
Największa rura jako zawsze najlepsza

Większy przekrój pomaga hydraulicznie, ale może utrudnić wykonanie i zwiększyć koszt bez potrzebnego efektu.

Szerszy kontekst wykonawczy zawiera zestawienie najczęstszych błędów montażu ogrzewania podłogowego.

Przed zakupem rury i zatwierdzeniem projektu

Lista kontrolna doboru średnicy

Jeżeli któregoś parametru nie znamy, nie zastępujemy go nazwą źródła ani powierzchnią całego domu.

✓
OZC pomieszczenia
Czy znana jest projektowa moc, którą ma przekazać podłoga?
✓
Powierzchnia czynna
Czy wyłączono trwałą zabudowę i sprawdzono wymaganą moc na m²?
✓
Podział na pętle
Czy każda gałąź ma przypisaną powierzchnię oraz moc?
✓
Projektowe ΔT
Czy wartość wynika z koncepcji całego układu, a nie tylko typu źródła?
✓
Przepływ pętli
Czy został obliczony z jej mocy i właściwości czynnika?
✓
Rzeczywista trasa
Czy długość obejmuje pole grzewcze, oba podejścia i korekty geometrii?
✓
Średnica wewnętrzna
Czy pochodzi z karty wybranego produktu?
✓
Opór jednostkowy
Czy zweryfikowano go dla przepływu i temperatury obliczeniowej?
✓
Armatura
Czy uwzględniono zawory, rozdzielacz i pozostałe elementy drogi?
✓
Prędkość
Czy sprawdzono ją jako parametr roboczy, a nie cel do maksymalizacji?
✓
Droga krytyczna
Czy ustalono ją z obliczeń, a nie wyłącznie z długości?
✓
Punkt pracy pompy
Czy przepływ Q oraz wymagane H porównano z charakterystyką urządzenia?
✓
Wykonalność
Czy promień gięcia, mocowania i przyłącza odpowiadają średnicy?
✓
Dokumentacja
Czy końcowe średnice, długości, przepływy i nastawy zapisano dla wykonawcy?
Wnioski projektanta

Kiedy średnica rury jest dobrana prawidłowo?

Prawidłowa średnica pozwala uzyskać wymagany przepływ przy kontrolowanej prędkości i stracie ciśnienia, mieści się w bilansie pompy, pasuje do systemu wykonawczego oraz nie jest większa wyłącznie „na zapas”.

Bilans cieplny jest znany

Moc i przepływ pętli wynikają z OZC, powierzchni oraz projektowego ΔT.

Hydraulika się domyka

Rzeczywista średnica, długość i armatura tworzą osiągalną drogę krytyczną.

Rozwiązanie da się wykonać

Rura, rozdzielacz, promienie gięcia, mocowania i konstrukcja podłogi są wzajemnie zgodne.

Reguła końcowa

Najpierw policz moc i przepływ, później narysuj rzeczywistą trasę, następnie porównaj prędkość oraz opór średnic wewnętrznych, a na końcu sprawdź drogę krytyczną z charakterystyką pompy i możliwością regulacji całego rozdzielacza.

Dobierz średnice wszystkich pętli, magistralę i pompę jako jeden układ

Kompletny projekt obejmuje OZC, powierzchnie czynne, temperatury, rozstawy, rzeczywiste trasy, średnice, przepływy, spadki ciśnienia, rozdzielacze oraz nastawy potrzebne wykonawcy i użytkownikowi.

Zamów projekt instalacji ogrzewania podłogowego Odnośnik prowadzi do płatnej usługi projektowej autora poradnika.
Podstawa techniczna i granice modelu

Źródła i zakres odpowiedzialności

Normy systemów płaszczyznowych rozdzielają określanie mocy, projektowanie i wykonanie. Nie należy przypisywać im jednej średnicy, długości, prędkości ani spadku ciśnienia właściwego dla każdej pętli.

Status źródeł: oficjalne karty ISO wskazują, że wymienione wydania z 2021 r. mają poprawki Amd 1:2023 i we wrześniu 2026 r. pozostają opublikowane, ale znajdują się w przeglądzie systematycznym.

Zakres kalkulatora: narzędzie wykorzystuje równanie Darcy’ego–Weisbacha, modelowy współczynnik tarcia, nominalne średnice oraz przybliżone właściwości wody. Nie jest tabelą hydrauliczną konkretnego producenta i nie obejmuje glikolu.

Odpowiedzialność: artykuł ma charakter edukacyjny. Nie jest projektem wykonawczym, instrukcją producenta, protokołem uruchomienia ani oceną istniejącej instalacji. Stan techniczny materiału zweryfikowano 11 września 2026 r.

Najczęstsze pytania inwestorów i wykonawców

FAQ — średnice rur w ogrzewaniu podłogowym

Jaka średnica rury jest najlepsza do ogrzewania podłogowego?

Nie ma jednej najlepszej średnicy. W domowych pętlach często stosuje się 16×2 mm, ale wybór 17×2 lub 20×2 może wynikać z większego przepływu, długości i oporu. Trzeba porównać również podział powierzchni, wykonanie oraz punkt pracy pompy.

Czy rura 16×2 mm wystarczy do podłogówki z pompą ciepła?

Może wystarczyć. Minimalny przepływ pompy ciepła dotyczy całego urządzenia, a nie jednej pętli. Dla każdej gałęzi oblicza się jej moc, przepływ, długość i opór. Jeżeli wynik jest zbyt wysoki, można zmienić podział pętli lub średnicę.

Czym różni się rura 16×2 od 17×2 mm?

Przy nominalnej ściance 2 mm ich średnice wewnętrzne wynoszą około 12 i 13 mm. Wnętrze 13 mm ma około 17% większe pole przekroju, dlatego przy tym samym przepływie daje mniejszą prędkość i zwykle niższy opór.

Czy rura 20 mm jest zawsze lepsza od 16 mm?

Nie. Większy przekrój ogranicza opór, ale zwiększa objętość, koszt, promień gięcia i wymagania wykonawcze. Jeżeli pętla 16×2 spełnia przyjęte warunki, zastosowanie 20×2 może nie wnieść istotnej korzyści.

Jaka jest maksymalna długość pętli dla rury 16×2?

Nie ma jednej uniwersalnej długości wynikającej wyłącznie ze średnicy. W praktyce autora przyjmuje się zwykle do 100 m razem z podejściami, lecz każdą pętlę należy sprawdzić dla jej przepływu, medium, armatury i dostępnej różnicy ciśnień.

Jak obliczyć przepływ w rurze ogrzewania podłogowego?

Dla wody można użyć przybliżenia: przepływ w l/h wynosi około 0,86 razy moc pętli w watach podzielona przez projektowe ΔT w kelwinach. Dopiero dla tego przepływu oblicza się prędkość oraz spadek ciśnienia wybranej rury.

Czy 20 kPa jest normową granicą oporu pętli?

Nie należy przedstawiać tej wartości jako uniwersalnej granicy normowej. Może być przyjętym celem projektowym ułatwiającym regulację i dobór pompy, ale dopuszczalność punktu pracy zależy od pełnej instalacji, zaworów i charakterystyki urządzenia.

Czy w jednym rozdzielaczu można stosować różne średnice pętli?

Technicznie może to być możliwe, jeżeli rozdzielacz, złączki i system są kompatybilne, a każda gałąź ma obliczony przepływ oraz opór. Nie powinno się jednak mieszać średnic bez udokumentowanego powodu i kompletu nastaw.

Co jest ważniejsze: średnica zewnętrzna czy wewnętrzna?

Dla prędkości, pojemności i oporu hydraulicznego najważniejsza jest rzeczywista średnica wewnętrzna. Średnica zewnętrzna pozostaje ważna dla emisji systemu, mocowania, promieni gięcia, przyłączy i konstrukcji podłogi.

Czy średnicę zasilania rozdzielacza dobiera się tak samo jak pętle?

Nie. Pojedyncza pętla przenosi swój przepływ, natomiast przewód zasilający rozdzielacz transportuje sumę strumieni wielu pętli. Magistralę oblicza się osobno pod względem przepływu, prędkości, straty ciśnienia i drogi krytycznej.

Opracowanie eksperckie

Autor i weryfikacja merytoryczna

„Średnica nie jest odpowiedzią na pytanie o źródło ciepła. Jest odpowiedzią na konkretny przepływ, długość i dostępne ciśnienie w obliczonej drodze hydraulicznej.”

Robert Kucharski opracowuje projekty ogrzewania podłogowego, obliczenia cieplne i hydrauliczne oraz dokumentację wykonawczą dla inwestorów i wykonawców. W projekcie łączy OZC, powierzchnie czynne, trasy pętli, średnice, przepływy, spadki ciśnienia, rozdzielacze i charakterystykę pompy.

W tej aktualizacji usunięto automatyczne przypisanie rury 20 mm do pompy ciepła, limit 20 kPa przedstawiany jako normę, obowiązkową różnicę długości do 10–15%, sztywne przypisanie ΔT do rodzaju źródła oraz nieudokumentowane procenty kosztów i oszczędności.

Kalkulator nie udaje tabeli producenta ani projektu. Pokazuje konsekwencje zmiany średnicy wewnętrznej w jawnym modelu hydraulicznym, a grafika wyjaśnia, dlaczego średnica jest tylko jednym z elementów całego łańcucha.

Autor publikuje również w portalach Remont.biz.pl i Sobir.pl. Zobacz pozostałe artykuły Roberta Kucharskiego.

Zakresogrzewanie podłogowe, hydraulika i źródła niskotemperaturowe
Metoda pracyOZC, model emisji, przepływy, opory i punkt pracy pompy
Aktualizacjastan techniczny materiału sprawdzony 11 września 2026 r.
Robert Kucharski - CEO Projekt-Ogrzewania.pl

Robert Kucharski

CEO & Główny Projektant

Masz wątpliwości? Skonsultuj swój problem techniczny.

Jako autor tego bloga pomagam inwestorom unikać kosztownych błędów. Jeśli nie wiesz, jak dobrać pompę ciepła lub masz problem z istniejącą instalacją – napisz do mnie. Chętnie podpowiem najlepsze rozwiązanie.

🏠 O nas 📚 Porady
📩 Kontakt 🛒 Zamów projekt
