Dla instalatora i inwestora brak tej wiedzy oznacza ryzyko niedoszacowania zładu instalacji, niebezpiecznie małego doboru naczynia wzbiorczego oraz wysoce niestabilnej pracy pompy ciepła. Precyzyjne określenie ilości medium w układzie decyduje o bezwładności termicznej podłogówki oraz efektywności dystrybucji energii w budynku.
W tym artykule rozbijamy ten temat na czynniki pierwsze, podając twarde wzory, normy oraz gotowe algorytmy obliczeniowe.
Pojemność PEX 16 – Prawda o Średnicy Wewnętrznej
Standard wg Normy

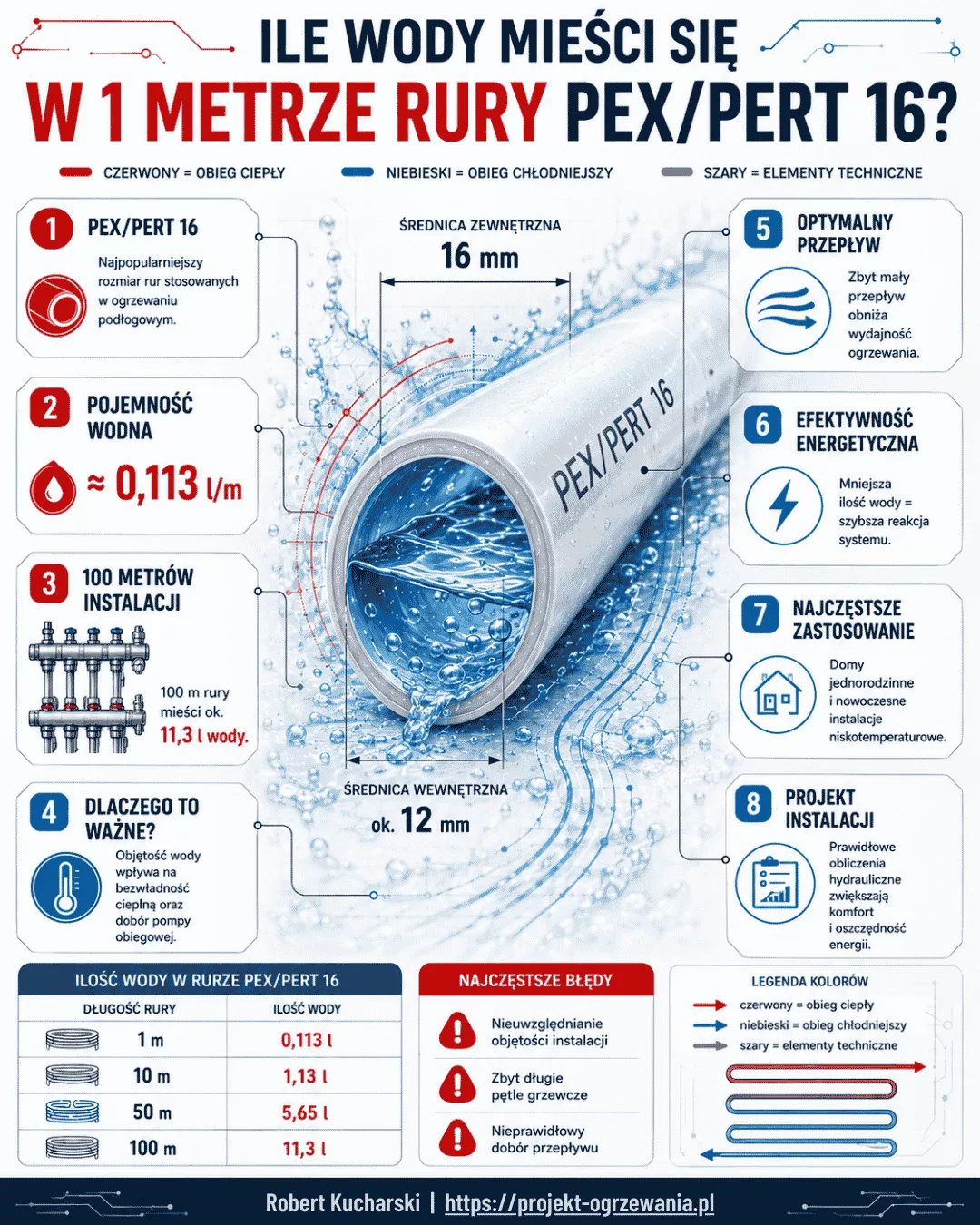

W standardowej rurze 16×2.0 mm mieści się 0,113 litra wody (113 ml) na metr, co określa norma PN-EN ISO 15875. Dla tańszych rur 16×2.2 mm pojemność spada do 0,106 litra. To absolutny fundament obliczeń.
Fizyka Przepływu
Średnica zewnętrzna (OD = 16 mm) to tylko wymiar montażowy. Dla hydrauliki liczy się wyłącznie średnica wewnętrzna (ID 12,0 mm vs 11,6 mm). Ta przestrzeń decyduje o oporze i transporcie energii cieplnej.
Błąd za 45 000 PLN
Projektowanie zładu „na oko” i przeszacowanie pojemności to główna przyczyna niestabilnej pracy i zabójczego dla sprężarek taktowania pompy ciepła.
Grubość ścianki PEX a pojemność i opory hydrauliczne
Geometria i Pojemność
Zmiana grubości ścianki rury z 2,0 na 2,2 mm redukuje wewnętrzne pole przekroju. Pojemność na metrze spada ze 113 ml do 106 ml (ubytek 6,2%).
Opory Hydrauliczne
Mniejsza średnica to wyższa prędkość liniowa płynu. Przekroczenie granicznych oporów 150-200 Pa/m w pętli zmusza pompę do pracy na wysokim biegu.
Koszty Eksploatacji
Zmiana geometrii rury bez przeliczenia wymusza korektę rozdzielacza i podnosi zużycie prądu przez pompę obiegową o kolejne 150-300 PLN rocznie.
Błędny zład wody a awaria systemu
Niedoszacowanie pojemności prowadzi do braku wymaganego minimum (np. 20 l/kW mocy nominalnej). Skutkuje to taktowaniem pompy ciepła. Wymiana zniszczonej przedwcześnie sprężarki to koszt rzędu 12 000 PLN.
Skutki taktowania co 10-15 minut:
Drastyczny spadek COP
Krótkie cykle nie pozwalają układowi chłodniczemu osiągnąć nominalnych parametrów. Deklarowany wskaźnik COP spada z poziomu 4,5 do 3,1.
Wzrost rachunków za prąd
Zaburzona praca inwertera i ciągłe rozruchy przekładają się na bezpośredni wzrost kosztów energii elektrycznej o 25-30% w skali roku.
Uderzenia hydrauliczne
Nagłe zamykanie obwodów przez siłowniki termoelektryczne niszczy gniazda zaworów na belkach rozdzielacza i uszkadza uszczelnienia.
Jak obliczyć całkowitą pojemność zładu w pętli?
Całkowitą objętość wody oblicza się poprzez pomnożenie długości rury przez jej pojemność jednostkową oraz dodanie pojemności wewnętrznej belek rozdzielacza. Zgodnie z normą PN-EN 1264-4, dla 100 m rury 16×2,0 mm to równe 11,3 litra. Przetestuj to w symulatorze inżynierskim:
Algorytm inżynierski stosowany w programach hydraulicznych
Wyznaczenie wewnętrznego promienia rury (r)
Na podstawie średnicy zewnętrznej (OD) i grubości ścianki (g), obliczamy promień w metrach.
r = (OD - 2g) / 2000 → r = (16 - 4) / 2000 = 0,006 m
Pojemność jednostkowa 1 metra (V₁)
Używamy wzoru na objętość walca (h = 1m). Wynik w m³/m.
V₁ = π × r² × 1 → 3.14 × (0.006)² ≈ 0,000113 m³/m
Konwersja na litry (Vl/m)
Mnożymy wynik przez 1000, ponieważ 1 m³ to dokładnie 1000 litrów.
V(l/m) = 0,000113 × 1000 = 0,113 l/m
Pojemność rurociągów (Vrur)
Mnożymy łączną długość wszystkich ułożonych pętli (L) przez pojemność jednostkową.
V_rur = L × V(l/m)
Uwzględnienie osprzętu (Vosprz)
Dodajemy stałą pojemność belek rozdzielacza (ok. 0,35 litra na każdą parę obwodów 'n’).
V_całk = V_rur + (n × 0,35) + V_podejść
Parametry techniczne: PEX vs PERT 16 mm
Rury PEX (polietylen sieciowany) charakteryzują się wyższą odpornością termiczną i mechaniczną w porównaniu do rur PERT (polietylen o podwyższonej odporności termicznej). Mimo identycznej pojemności wodnej (0,113 l/m), ich zachowanie pod ekstremalnym obciążeniem ciśnieniowym diametralnie się różni.
PERT Typ II
Norma ISO 22391PEX-c
Norma ISO 15875PEX-b
Norma ISO 15875PEX-a
Norma ISO 15875Projekt podłogówki to nie zgadywanka. To matematyka.
Pojemność wodna rurociągów PEX 16 bezpośrednio determinuje wymagany przepływ masowy czynnika grzewczego. Na podstawie obliczeń OZC (norma PN-EN 12831) dobieramy rozstaw rur, aby uniknąć szumów w instalacji i zjawiska kawitacji w pompie.
Krok 1: Wymagania Pomieszczenia (OZC)
Krok 2: Bilans Hydrauliczny & Podział na Pętle
Brak projektu to opory, szumy i wysokie rachunki
Koszt profesjonalnego projektu ogrzewania to ułamek wartości pompy ciepła, który zwraca się już w pierwszym sezonie grzewczym dzięki optymalizacji pracy układu. Nie buduj na oko.
ZAMÓW PROJEKT INŻYNIERSKI Z OZC
Inżynierskie podsumowanie: Zład wody w pętli PEX 16
Zebrałem dla Ciebie 3 najważniejsze reguły projektowe, które decydują o bezawaryjnej pracy systemu przez dekady. Błędy na tym etapie są nieodwracalne.
Nie projektuj „na oko”
Każda pętla to konkretna pojemność i opór. Zmiana grubości ścianki (z 2.0 na 2.2 mm) to spadek objętości do 0,106 l/m, co błyskawicznie zmienia dynamikę całego rozdzielacza i narusza projektowe obliczenia OZC.
Stabilność źródła ciepła
Niedoszacowany zład wodny to najczęstsza przyczyna uszkodzeń nowoczesnych sprężarek. Jeśli brakuje litrów w układzie (względem wymogów kotła lub PC), niezbędny jest montaż bufora ciepła lub sprzęgła.
Zabezpieczenie przed korozją
Nigdy nie wlewaj kranówki! Instalację napełniaj wyłącznie wodą demineralizowaną. Znając dokładną pojemność (wyliczoną ze wzorów), dodaj precyzyjnie 1% inhibitora korozji (np. 2L na 200L wody).
Szybki estymator materiałowy
(Dla rury PEX 16×2.0)*Przyjmując średnio 8 mb rury na 1m².
3 krytyczne błędy przy szacowaniu zładu
Szacowanie parametrów instalacji „na oko” i ignorowanie zasad fizyki budowli to plaga wśród instalatorów. Niewielkie odchylenia w obliczeniach prowadzą do destabilizacji hydraulicznej, zniszczenia osprzętu i utraty gwarancji na źródło ciepła.
Mylenie profili i uśrednianie
Najczęstszym błędem jest przyjmowanie uśrednionego przelicznika pojemności 0,15 l/m dla każdej rury 16 mm. W rurach PEX/PERT rzeczywista pojemność to 0,113 l/m. Przy marketowych rurach 16×2,2 pojemność spada do 0,106 l/m. Wyliczenie układu z błędem rzędu 25% całkowicie burzy równoważenie hydrauliczne wg normy PN-EN 1264.
Brak uwzględnienia rur zasilających
Rozdzielacze bywają oddalone od maszynowni o kilkanaście metrów. Zasilanie rurą PEX 32×3,0 mm (ID = 26 mm) to potężny zład: 0,531 litra na każdy metr! Pominięcie tych grubych odcinków skutkuje niedowymiarowaniem naczynia wzbiorczego przeponowego, co wywołuje groźne skoki ciśnienia w układzie zamkniętym.
Nieprawidłowe dozowanie chemii
Zabezpieczenie instalacji wymaga precyzji. Przeszacowanie zładu oznacza wlanie zbyt dużej ilości chemii. Natomiast uzupełnienie układu zwykłą kranówką zaburza pH (powinno wynosić 8,2 – 9,5 wg normy VDI 2035). Efekt? Błyskawiczna korozja wżerowa elementów mosiężnych i zapychanie rotametrów.
FAQ – Najczęściej zadawane pytania o pojemność rur PEX 16
Weryfikacja błędu instalatora przed zalaniem jastrychu
Przeprowadzona przeze mnie weryfikacja wykazała, że użycie 1450 m marketowych rur o ściance 2,2 mm (zamiast standardowych 2,0 mm) obniżyło fizyczny zład w podłodze ze 163,8 do 153,7 litra. Przy wymogach pompy ciepła, generowało to niebezpieczny deficyt medium obiegowego. Zobacz, jak interwencja inżynierska uratowała sprzęt:
Podsumowanie fizyki zładu wodnego w ogrzewaniu podłogowym
Każdy metr rury to dokładnie 0,113 litra (lub 0,106 litra dla rur marketowych o ściance 2,2 mm) płynu, który musi zostać precyzyjnie wprawiony w ruch przez pompę obiegową i zbalansowany na rotametrach. Ignorowanie tych, wydawałoby się małych, wartości prowadzi do destabilizacji termicznej, generuje niepotrzebne koszty eksploatacyjne i bezpośrednio skraca żywotność nowoczesnych pomp ciepła z powodu taktowania sprężarki.
