Jedna pętla nie ma jednej „magicznej” długości. Liczy się cały układ.
Wartości 80 albo 100 m mogą być praktycznym punktem kontrolnym dla rury 16×2 mm, ale nie zastępują obliczenia przepływu, rzeczywistej średnicy wewnętrznej, oporów i długości dobiegów. Tutaj policzysz wszystkie te zależności w jednym miejscu.

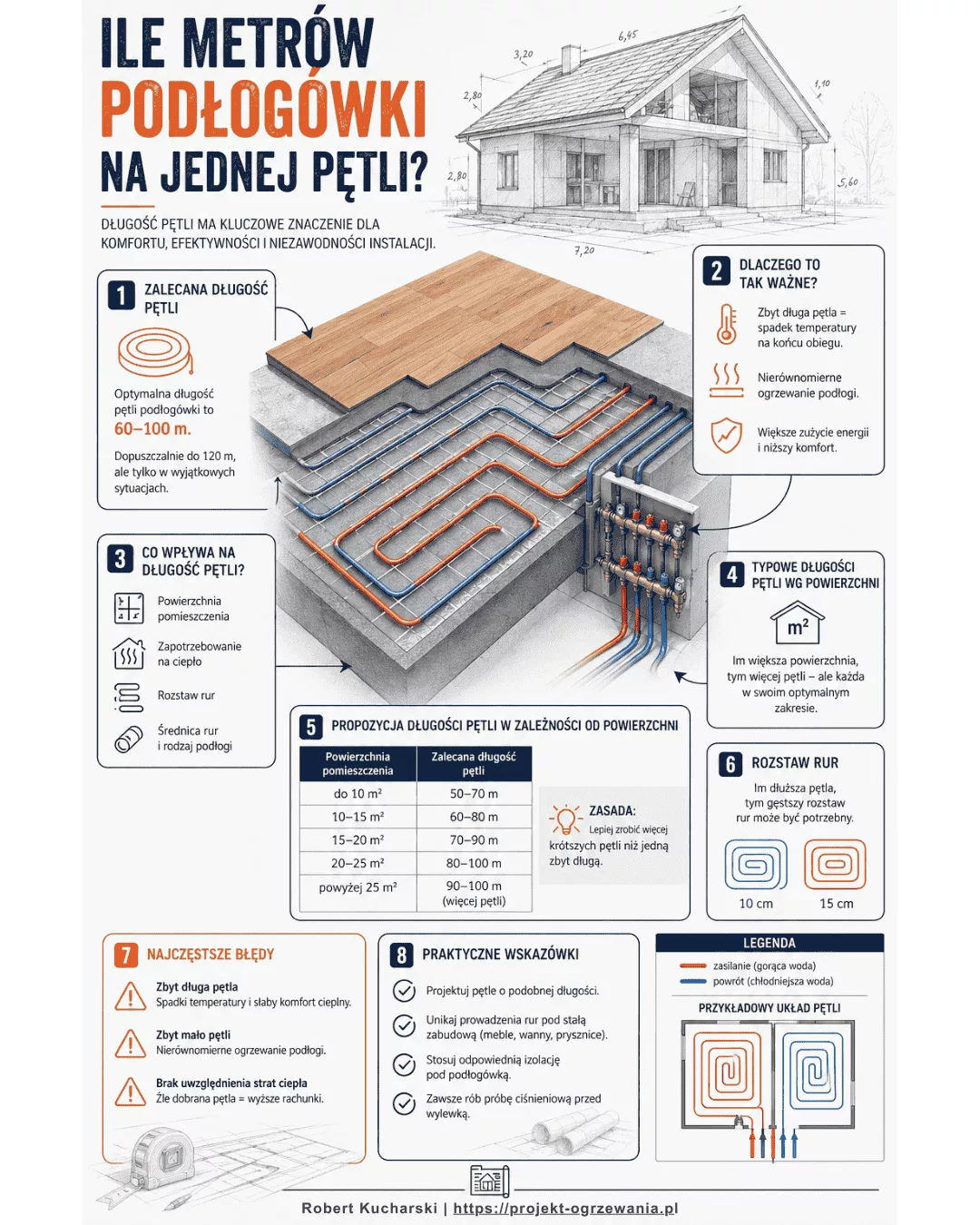

Ile metrów podłogówki na jednej pętli?
Dla rury 16×2 mm zakres około 80–100 m bywa stosowany jako praktyczne założenie wstępne, ale nie jest uniwersalnym limitem zapewniającym poprawne działanie. Tę samą długość można ocenić inaczej przy przepływie 0,8 l/min, a inaczej przy 2,0 l/min.
Prawidłową długość trzeba sprawdzić na podstawie mocy przypisanej do obwodu, projektowego ΔT, przepływu, średnicy wewnętrznej, temperatury medium, strat w rurze i armaturze oraz ciśnienia dostępnego dla najbardziej niekorzystnej pętli.
Warunek geometryczny
Czy rura potrzebna do pokrycia powierzchni czynnej, po doliczeniu obu dobiegów, zmieści się w przyjętej długości obwodu?
Warunek hydrauliczny
Czy przy wymaganym przepływie opór tej pętli pozostanie w budżecie ciśnienia przewidzianym dla obwodu?
Ważne: sama zgodność z długością 80 albo 100 m nie potwierdza jeszcze mocy podłogi. Rozstaw trzeba wcześniej sprawdzić cieplnie dla temperatur wody, konstrukcji jastrychu, okładziny i dopuszczalnej temperatury powierzchni. Metodyka projektowania systemów wbudowanych jest opisana m.in. w ISO 11855-3:2021.
Długość pętli to pole grzewcze i dwa dobiegi
Najczęstszy błąd polega na zamianie całej długości pętli na powierzchnię bez odjęcia trasy między rozdzielaczem a ogrzewanym polem.
Lpola ≈ Aczynna / s
Powierzchnię czynną podajemy w m², a rozstaw s w metrach. Jest to oszacowanie geometryczne przed rozrysowaniem rzeczywistej trasy.
Lpętli ≈ Lpola / n + 2 · Ldobiegu
n oznacza liczbę pętli obsługujących analizowane pole. Każdy obwód ma własne zasilanie i powrót.
Przykład: 24 m², rozstaw 15 cm
Idealna długość w polu wynosi około 160 m. Po przyjęciu jawnej korekty geometrycznej 5% otrzymujemy około 168 m. Przy dwóch obwodach i dobiegu 6 m w jedną stronę wychodzi orientacyjnie:
168 / 2 + 2 · 6 = 96 mŁącznie potrzebne będzie około 192 m rury, ponieważ każda z dwóch pętli ma własne dobiegi.
Dlaczego nie dodajemy zawsze 10%?
Stały procent nie zna położenia rozdzielacza. W jednym pokoju dobiegi mogą mieć 2 m, a w innym 12 m w jedną stronę. Kalkulator pokazuje oddzielnie korektę geometrii pola oraz rzeczywistą deklarowaną długość dojścia.
Więcej o samym zużyciu materiału znajdziesz w opracowaniu ile rury na m² ogrzewania podłogowego.
Do obliczeń przyjmuj powierzchnię rzeczywiście ogrzewaną, a nie automatycznie całe pomieszczenie. Stała zabudowa, kominek, część konstrukcji oraz inne pola bez rur zmniejszają dostępną powierzchnię. Pomaga w tym poradnik gdzie nie układać ogrzewania podłogowego.
Dlaczego dwie pętle po 90 m mogą mieć zupełnie inne opory?
Długość jest tylko jednym z parametrów. Strata ciśnienia rośnie również wraz z przepływem i bardzo silnie reaguje na zmianę średnicy wewnętrznej.
1. Moc wyznacza przepływ
V̇ [l/min] ≈ Φ [W] / (69,8 · ΔT [K])Dla wody i pętli przekazującej 700 W przy ΔT równym 5 K otrzymamy około 2,01 l/min. Przy tej samej mocy i ΔT równym 7 K będzie to około 1,43 l/min.
2. Przepływ i średnica wyznaczają opór
Δp = λ · L / di · ρv² / 2 + ΣΔpmiejscoweModel Darcy’ego-Weisbacha łączy długość, średnicę, prędkość, gęstość i współczynnik tarcia. Osobno trzeba uwzględnić zawory, rozdzielacz i pozostałe elementy.
Średnica wewnętrzna
O hydraulice decyduje światło rury, nie wyłącznie oznaczenie 16, 17 albo 20 mm na zewnątrz.
Temperatura medium
Temperatura zmienia gęstość i lepkość wody. Mieszanina z glikolem wymaga osobnych właściwości cieczy.
Obwód wspólny
Dobór pompy obejmuje również magistralę, rozdzielacz, źródło, filtry i armaturę poza samą pętlą.
Nie sumujemy strat ciśnienia równoległych pętli. Dla rozdzielacza analizuje się najbardziej wymagającą drogę przepływu, a następnie dodaje opory elementów wspólnych. Sumuje się natomiast przepływy wszystkich jednocześnie pracujących obwodów. Zobacz także poradniki o pompie obiegowej, rotametrach i różnicy temperatury zasilania i powrotu.
Analizator długości, liczby i hydrauliki pętli
Wprowadź dane jednego pomieszczenia albo jednej spójnej strefy. Narzędzie przetestuje kolejne podziały na pętle i wybierze pierwszy wariant spełniający przyjęty limit długości, budżet ciśnienia oraz maksymalną prędkość.
Policz pętle dla swoich założeń
Wynik jest wstępną analizą referencyjną. Wszystkie kryteria hydrauliczne są widoczne i można je zmienić, zamiast ukrywać je pod hasłem „maksymalnie 100 m”.
| Pętle | Długość jednej | Przepływ jednej | Prędkość | Strata z dodatkami | Ocena |
|---|
Spadek ciśnienia a długość pętli
Linie porównują trzy średnice przy tym samym przepływie przypadającym na obwód. Pionowy znacznik pokazuje wyliczoną średnią długość.
Zakres modelu: obliczenia dotyczą wody i gładkiej rury tworzywowej o referencyjnej chropowatości. Dla glikolu należy zastosować właściwości konkretnej mieszaniny. Wartość oporów dodatkowych jest wprowadzana przez użytkownika, ponieważ bez danych rozdzielacza i zaworów nie da się jej uczciwie wyznaczyć.
Kalkulator dzieli metry, ale nie rozrysuje pętli na rzucie
Analizator zakłada równy podział powierzchni i podobne dobiegi. Nie zna kształtu pomieszczenia, stałej zabudowy, przejść przez drzwi, dylatacji, stref brzegowych ani kolejności układania rur. Sam wynik liczbowy nie mówi jeszcze, którędy obwody mają przebiegać ani jakie będą ich rzeczywiste długości i nastawy.
Zamów projekt z rozrysowanymi pętlami i długościami Odnośnik prowadzi do strony sprzedażowej Projekt-Ogrzewania.pl — serwisu należącego do autora artykułu.Rura 16×2, 17×2 i 20×2 mm — co rzeczywiście zmienia średnica?
Większe światło rury może wyraźnie zmniejszyć stratę ciśnienia przy tym samym przepływie i długości. Nie tworzy jednak automatycznego pozwolenia na obwód 120 albo 150 m.
| Oznaczenie | Referencyjne dᵢ | Wpływ hydrauliczny | Co trzeba sprawdzić |
|---|---|---|---|
| 16×2 mm | 12 mm | Najwyższa prędkość i opór spośród porównywanych wariantów przy identycznym przepływie. | Wymagany przepływ, długość z dobiegami, opór pętli oraz możliwość regulacji. |
| 17×2 mm | 13 mm | Niższa prędkość oraz jednostkowa strata ciśnienia niż przy średnicy wewnętrznej 12 mm. | Rzeczywisty wymiar produktu, promień gięcia i zgodność z kompletnym systemem. |
| 20×2 mm | 16 mm | Znacznie mniejszy opór przy tym samym przepływie, ale większa sztywność i inna geometria układania. | Obliczenia cieplne, hydraulikę, wykonanie łuków oraz rozwiązania konstrukcyjne podłogi. |
Podane średnice wewnętrzne są wartościami referencyjnymi wynikającymi z prostego odejmowania dwóch grubości ścianki. Przed wykonaniem projektu należy sprawdzić kartę techniczną konkretnej rury. Więcej o doborze wymiaru przeczytasz w opracowaniu średnice rur w ogrzewaniu podłogowym.
Ile powierzchni może przypadać na jedną pętlę?
Bez podania rozstawu i długości dobiegów pytanie nie ma jednej odpowiedzi. Poniższy przykład pokazuje tylko geometrię: z całej pętli 80 m odejmujemy łącznie 12 m dojścia i powrotu, więc w polu pozostaje 68 m.
| Rozstaw | Idealna ilość rury w polu | Pole z 68 m rury | Znaczenie wyniku |
|---|---|---|---|
| 10 cm | około 10 m/m² | około 6,8 m² | Duża ilość rury na małym polu; wcześniej trzeba potwierdzić potrzebę takiego zagęszczenia. |
| 15 cm | około 6,67 m/m² | około 10,2 m² | Przykład geometryczny, nie automatyczna zalecana powierzchnia pętli. |
| 20 cm | około 5 m/m² | około 13,6 m² | Większe pole nie potwierdza, że podłoga pokryje wymaganą moc przy danej temperaturze wody. |
W tabeli nie doliczono korekty na rzeczywiste łuki i kształt pola. Nie jest to tabela maksymalnych powierzchni. Właściwy rozstaw wybiera się na podstawie obciążenia cieplnego, powierzchni czynnej i charakterystyki podłogi. Zobacz szczegółowe porównanie rozstawu rur co 10 i 15 cm.
Salon, łazienka i duże przeszklenia nie potrzebują tej samej reguły
Podział na obwody wynika z geometrii i hydrauliki, ale wcześniej każde pomieszczenie musi przejść osobną kontrolę cieplną.
Duży salon
Najczęściej wymaga kilku pól. Granice pętli powinny uwzględniać kształt, komunikację, dylatacje oraz realistyczny powrót rur do rozdzielacza.
Łazienka
Wyższa temperatura obliczeniowa i mała powierzchnia czynna mogą zwiększyć wymaganą moc z 1 m². Krótki obwód nie musi mieć takiego przepływu jak dłuższa pętla salonu.
Duże okna
Strefa brzegowa może zmienić rozstaw i trasę, lecz nie wolno automatycznie zagęszczać rur bez sprawdzenia mocy oraz temperatury powierzchni.
Dom szkieletowy
Mniejsza bezwładność budynku nie narzuca pętli 60–70 m. O dynamice decyduje konstrukcja podłogi i sterowanie, a długość weryfikuje hydraulika.
Przed rozrysowaniem warto przeczytać poradnik jak zaplanować rozmieszczenie pętli grzewczych oraz opracowanie o strefie brzegowej.
Czy wszystkie pętle muszą mieć identyczną długość?
Nie. Podobne długości często ułatwiają równoważenie, ale celem projektu nie jest uzyskanie identycznej liczby metrów. Celem jest osiągnięcie wymaganych przepływów dla wszystkich obwodów.
Różne długości mogą pracować razem
Pętla łazienki o długości 45 m może pracować obok pętli salonu o długości 92 m, jeżeli każda otrzyma właściwy przepływ, a zawory i pompa zapewnią wymagane warunki regulacji.
Podobna długość nie gwarantuje równowagi
Dwie pętle po 80 m mogą potrzebować różnych przepływów, ponieważ obsługują inną moc. Jednakowa nastawa wszystkich rotametrów nie jest wtedy prawidłowym rozwiązaniem.
Nie ma uniwersalnej reguły, że długości mogą różnić się maksymalnie o 10 albo 15%. Najpierw przypisuje się moc do obwodów, oblicza przepływy, sprawdza opory i dopiero potem ocenia zakres regulacji rozdzielacza.
Pompa ciepła, kocioł i glikol — co naprawdę zmieniają?
Podłoga nie rozpoznaje urządzenia, które podgrzało wodę. Źródło wpływa na temperaturę, z jaką chcemy pracować, ale nie wyznacza samodzielnie długości pętli.
Pompa ciepła
Niska temperatura zasilania może wymagać większej powierzchni czynnej albo innego rozstawu. Krótsza pętla może ograniczyć potrzebne ciśnienie, ale sama nie gwarantuje poprawy SCOP.
Kocioł
Możliwość uzyskania wyższej temperatury wody nie powinna służyć do maskowania zbyt małej powierzchni grzewczej lub błędnego rozstawu.
Mieszanina z glikolem
Glikol zmienia lepkość, gęstość i pojemność cieplną. Kalkulator wodny nie powinien być bez korekty używany do doboru takiej instalacji.
Jeżeli instalacja ma pracować z mieszaniną niezamarzającą, przeczytaj opracowanie glikol w ogrzewaniu podłogowym — prawda i mity.
Najczęstsze mity o długości pętli
| Mit | Wyjaśnienie techniczne |
|---|---|
| Norma ustala 100 m dla rury 16×2 | Jedna liczba nie zastępuje sprawdzenia przepływu, oporów, średnicy wewnętrznej i dostępnego ciśnienia. |
| Długa pętla zawsze ma ΔT 10 K | Różnica temperatur wynika z mocy oddawanej przez obwód i przepływu. Duży opór może utrudnić uzyskanie przepływu, ale nie narzuca z góry konkretnego ΔT. |
| Za długa pętla powoduje kawitację | Kawitacja zależy od lokalnego ciśnienia bezwzględnego, temperatury i warunków pracy pompy. Typowym skutkiem nadmiernego oporu jest brak wymaganego przepływu lub potrzeba większej wysokości podnoszenia. |
| Długa pętla pęka wylewkę | Rysy i uszkodzenia jastrychu wiążą się z jego konstrukcją, dylatacjami, wykonaniem, pielęgnacją, wygrzewaniem oraz ruchami termicznymi, a nie z samą liczbą metrów obwodu. |
| Krótsze pętle automatycznie poprawiają SCOP | Mogą zmniejszyć wymagane ciśnienie pompy obiegowej, ale sprawność pompy ciepła zależy przede wszystkim od warunków źródła i odbioru oraz temperatury zasilania. |
| Wszystkie rotametry ustawia się tak samo | Przepływ każdej pętli powinien wynikać z przypisanej mocy i projektowego ΔT, a następnie zostać zweryfikowany hydraulicznie. |
Jeżeli instalacja jest już wykonana i podejrzewasz zbyt długi obwód, przejdź do osobnego poradnika za długa pętla podłogówki — objawy i rozwiązania. Techniczne granice i weryfikację przyjętej długości rozwija natomiast wpis maksymalna długość pętli ogrzewania podłogowego.
Jak wyznaczyć liczbę i długość pętli krok po kroku?
Kolejność ma znaczenie. Nie zaczynamy od podzielenia metrów przez arbitralne 80.
- Oblicz obciążenie cieplne pomieszczeniaUstal moc potrzebną w warunkach projektowych. Średni wskaźnik dla całego domu nie zastępuje obliczeń poszczególnych pomieszczeń. Pomocne będzie opracowanie o projektowym obciążeniu cieplnym OZC.
- Wyznacz powierzchnię czynnąOdejmij stałą zabudowę i pola wyłączone z układania rur. Sprawdź rzeczywistą geometrię, a nie tylko metraż z zestawienia pomieszczeń.
- Dobierz rozstaw z obliczeń cieplnychPorównaj wymaganą moc z wydajnością konkretnej konstrukcji podłogi przy przyjętej temperaturze wody oraz okładzinie.
- Oszacuj rurę w poluPodziel powierzchnię czynną przez rozstaw wyrażony w metrach. Ewentualną korektę geometrii pokaż jawnie.
- Dodaj osobno oba dobiegi każdej pętliPołożenie rozdzielacza może zmienić zarówno całkowite zużycie rury, jak i realne pole obsługiwane przez obwód.
- Przypisz moc i oblicz przepływ obwodówPrzepływ wynika z mocy pętli i projektowej różnicy temperatur. Nie dobiera się go bezpośrednio z samej długości.
- Sprawdź średnicę, prędkość i spadek ciśnieniaUwzględnij rurę, zawory, rozdzielacz oraz budżet ciśnienia wynikający z koncepcji całego obiegu.
- Rozrysuj i opisz każdą pętlę na rzucieDopiero rysunek ujawnia rzeczywiste dobiegi, przejścia przez drzwi, dylatacje, strefy brzegowe, kolejność układania i faktyczne długości.
Ile metrów podłogówki na jednej pętli — FAQ
Ile metrów powinna mieć jedna pętla ogrzewania podłogowego?
Nie ma jednej długości właściwej dla każdej instalacji. Dla rury 16×2 mm wartości około 80–100 m bywają praktycznym założeniem wstępnym, ale wynik trzeba sprawdzić przy wymaganym przepływie, rzeczywistej średnicy wewnętrznej, oporach armatury i dostępnym ciśnieniu.
Czy 100 m to maksymalna długość pętli z rury 16×2 mm?
Nie należy przedstawiać 100 m jako uniwersalnego limitu gwarantującego poprawność. Pętla krótsza może być zbyt oporowa przy dużym przepływie, a dłuższy obwód może spełniać przyjęty budżet w innych warunkach. Ostateczna decyzja wymaga obliczeń całej drogi przepływu.
Ile m² ogrzeje pętla 80 m przy rozstawie 10 cm?
Jeżeli całe 80 m znajdowałoby się w polu, geometria dawałaby około 8 m². W praktyce trzeba odjąć zasilanie i powrót od rozdzielacza oraz uwzględnić łuki i kształt pola. Przy 12 m łącznych dobiegów w polu pozostaje 68 m, czyli orientacyjnie około 6,8 m².
Czy dobiegi wlicza się do długości pętli?
Tak. Cała rura od belki zasilającej, przez pole grzewcze, aż do belki powrotnej tworzy jeden obwód hydrauliczny. Każda pętla wymaga doliczenia drogi do strefy oraz drogi powrotnej.
Czy wszystkie pętle powinny mieć taką samą długość?
Nie. Podobne długości mogą ułatwić regulację, ale obwody obsługują różne moce i mogą wymagać innych przepływów. Najważniejsze jest osiągnięcie przepływów projektowych w zakresie regulacji zaworów i przy dostępnym ciśnieniu.
Co się dzieje, gdy pętla jest za długa?
Wraz z długością rośnie strata ciśnienia. Jeżeli dostępne ciśnienie jest zbyt małe, pętla może nie osiągnąć wymaganego przepływu, a pomieszczenie wymaganej mocy. Nie oznacza to automatycznie kawitacji, pękania wylewki ani z góry określonego ΔT.
Czy rura 20×2 mm pozwala zawsze wykonać pętlę 150 m?
Nie. Większa średnica wewnętrzna zmniejsza opór przy tym samym przepływie, ale długość nadal trzeba sprawdzić razem z mocą, przepływem, właściwościami medium, armaturą, budżetem ciśnienia i możliwościami wykonawczymi.
Czy pompa ciepła wymaga pętli krótszych niż kocioł?
Nie bezpośrednio. Źródło ciepła wpływa na pożądaną temperaturę pracy, natomiast długość pętli wynika z geometrii i hydrauliki. Krótszy obwód może ograniczyć wymagane ciśnienie, ale nie jest automatycznym warunkiem współpracy z pompą ciepła.
Jak obliczyć przepływ jednej pętli?
Dla wody można orientacyjnie podzielić moc pętli w watach przez iloczyn 69,8 oraz projektowego ΔT w kelwinach. Wynik otrzymujemy w l/min. Następnie sprawdzamy, jaki spadek ciśnienia wywoła ten przepływ w konkretnej rurze i armaturze.
Czy kalkulator zastępuje projekt ogrzewania podłogowego?
Nie. Kalkulator wykonuje wstępny równy podział i referencyjne obliczenie hydrauliczne. Nie zna kształtu pomieszczeń, stref bez rur, dylatacji, rzeczywistych tras, charakterystyk zaworów ani pozostałych oporów wspólnego obiegu.
Na czym oparto opracowanie?
- ISO 11855-3:2021 — Design and dimensioningOficjalny opis części normy dotyczącej projektowania i wymiarowania wbudowanych systemów ogrzewania oraz chłodzenia płaszczyznowego.
- University of California, Berkeley — Radiant ToolsDokumentacja akademickiego narzędzia wskazująca zależność liczby obwodów od długości, wymaganego przepływu oraz spadku ciśnienia.
- University of Arizona — Heating SystemsMateriał dydaktyczny opisujący zależność strat ciśnienia od przepływu, średnicy, długości, chropowatości i oporów miejscowych oraz zastosowanie równania Darcy’ego-Weisbacha.
Kalkulator jest modelem edukacyjnym dla wody. Stosuje interpolowane właściwości wody w zakresie temperatur wejściowych, równanie Darcy’ego-Weisbacha i przybliżenie Haalanda dla współczynnika tarcia. Nie zastępuje danych konkretnego systemu ani pełnego doboru pompy.
