Nie każda powierzchnia zajęta przez mebel powinna zniknąć z projektu. Oddziel trwałą zabudowę od wyposażenia ruchomego, policz rzeczywiście czynną powierzchnię podłogi i sprawdź, jak wyłączenia wpływają na wymaganą moc w W/m².

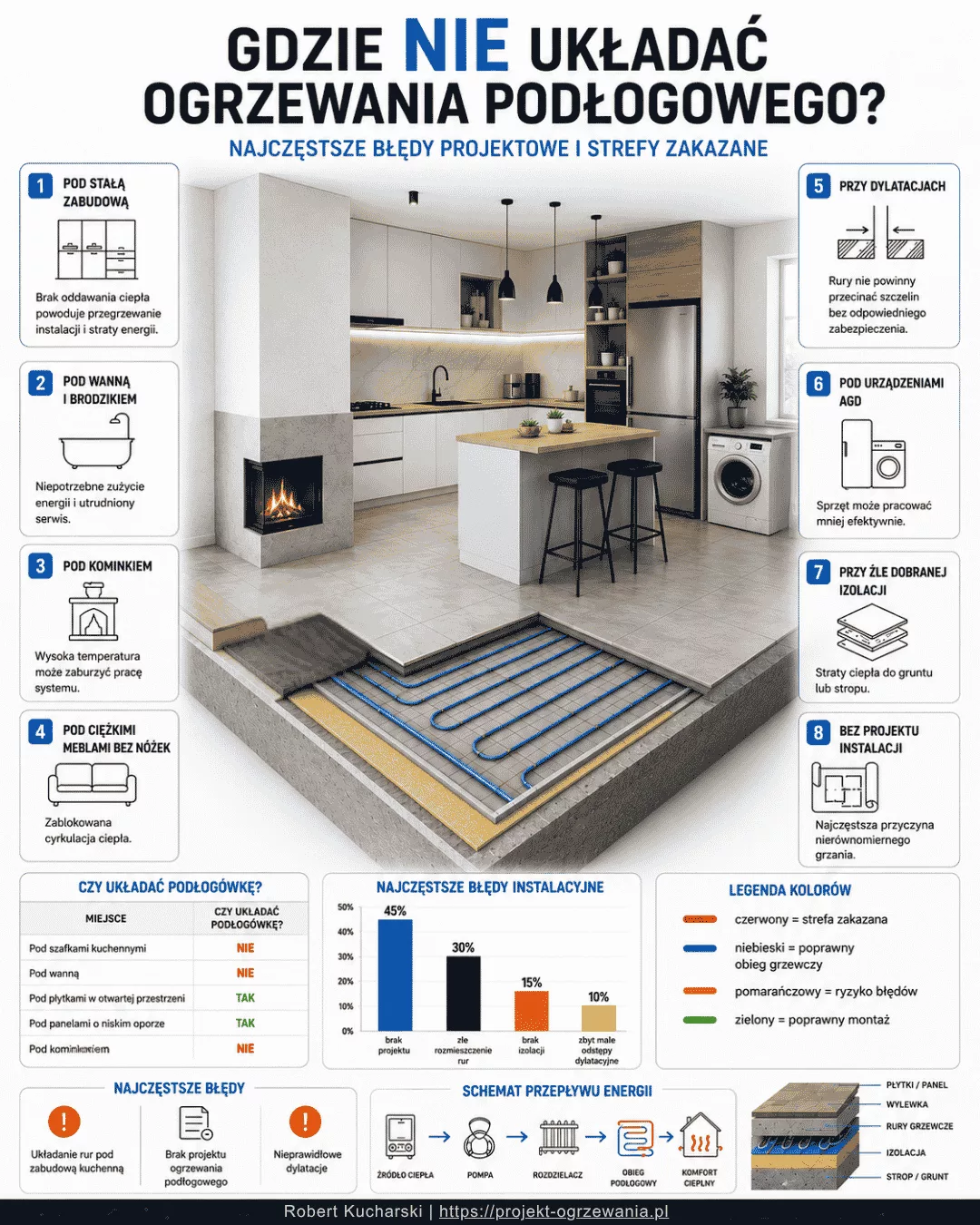

Szybka odpowiedź: gdzie nie układać ogrzewania podłogowego?
Rur nie planuje się przede wszystkim pod trwałymi elementami zajmującymi podłogę, których położenie jest znane przed wykonaniem instalacji. Nie oznacza to jednak, że każdy mebel, urządzenie albo dywan automatycznie tworzy strefę bez ogrzewania.
Zwykle wyłącza się z powierzchni czynnej stałą zabudowę na pełnym cokole, podstawy kominków i urządzeń, zabudowane wanny lub brodziki stojące na podłożu oraz uzgodnione strefy kotwienia i przyszłych przegród. Mebli ruchomych na nogach nie wyłącza się automatycznie. Wyspy, wolnostojące wanny, AGD i planowane zmiany aranżacji wymagają indywidualnej koordynacji.
Trwała zabudowa przy podłodze
Pełny cokół, stała podstawa albo element niemożliwy do przestawienia przemawiają za pozostawieniem strefy bez rur.
Kotwienie i serwis
Wyspa, balustrada, ścianka lub urządzenie mogą wymagać bezpiecznego pola wiercenia i dostępu instalacyjnego.
Meble ruchome
Łóżko, sofa, stół czy biurko zwykle nie powinny trwale decydować o przebiegu pętli na kilkadziesiąt lat.
Moc z pola aktywnego
Po odjęciu wyłączeń trzeba sprawdzić, czy pozostała podłoga może pokryć stratę ciepła pomieszczenia.
Najważniejsze jest więc nie samo pytanie „czy pod szafką może leżeć rura?”, lecz spójność rzutu wyposażenia z planem rozmieszczenia pętli, konstrukcją podłogi i przyszłym sposobem użytkowania wnętrza.
Powierzchnia całkowita i czynna ogrzewania podłogowego
Powierzchnia całkowita wynika z geometrii pomieszczenia. Powierzchnia czynna to część podłogi przyjęta do oddawania ciepła po odjęciu uzgodnionych, trwałych wyłączeń. Tych pojęć nie można stosować zamiennie.
Aczynna = Apomieszczenia − Σ Atrwałych wyłączeń qwym = Qpomieszczenia / AczynnaDlaczego samo odjęcie zabudowy nie wystarcza?
Jeżeli strata ciepła pozostaje taka sama, a pole grzejne maleje, rośnie wymagana moc jednostkowa pozostałej podłogi. To nie oznacza, że wystarczy automatycznie zagęścić rury. Trzeba uwzględnić temperaturę wody, rozstaw, konstrukcję jastrychu, opór okładziny i dopuszczalną temperaturę powierzchni.
Powierzchnia pod meblem nie znika fizycznie z bilansu wymiany ciepła. „Wyłączenie z powierzchni czynnej” jest decyzją projektową: w danym polu nie prowadzimy rur i nie przypisujemy mu zaplanowanej emisji. Nie jest to twierdzenie, że przez tę część podłogi nigdy nie przepływa ciepło.
Trzy kategorie: wyłącz, uzgodnij albo pozostaw w polu grzejnym
Najczytelniejsza dokumentacja nie tworzy jednej listy zakazów. Dzieli wyposażenie na elementy trwałe, warunkowe i ruchome, a przy każdej decyzji podaje przyczynę.
| Kategoria | Typowe przykłady | Decyzja na rzucie | Co trzeba potwierdzić? |
|---|---|---|---|
| Zwykle wyłącz | Zabudowa na pełnym cokole, podstawa kominka, brodzik stojący na podłodze, stała podstawa techniczna. | Zaznacz obrys jako strefę bez rur i odejmij zaakceptowaną powierzchnię. | Ostateczny obrys, sposób posadowienia, tolerancję montażową i dojście przewodów. |
| Uzgodnij | Wyspa, wolnostojąca wanna, AGD, szafa na nóżkach, przyszła ścianka, słupki balustrady. | Koordynuj z projektem wnętrza i branżą konstrukcyjną; nie stosuj reguły wyłącznie z nazwy elementu. | Kontakt z podłogą, kotwienie, wentylację, serwis, zmianę ustawienia i wymagania dostawcy urządzenia. |
| Zwykle pozostaw | Stół, krzesła, sofa, łóżko, biurko i inne wyposażenie ruchome. | Nie wycinaj przypadkowych wysp z przebiegu rur wyłącznie według bieżącej aranżacji. | Czy mebel rzeczywiście nie będzie stałą zabudową na pełnej podstawie. |
Co jest ważniejsze od samej nazwy mebla?
Liczą się: trwałość położenia, sposób oparcia o podłogę, szczelina powietrzna, planowane kotwienie, możliwość serwisu, wymagania materiału wykończeniowego i prawdopodobieństwo zmiany aranżacji. Dwie „szafy” mogą wymagać dwóch różnych decyzji.
Czy układać podłogówkę pod szafkami kuchennymi i wyspą?
Stały ciąg dolnych szafek na pełnym cokole, znany na etapie projektu, zwykle oznacza strefę bez rur. Pozwala to nie przypisywać temu polu planowanej mocy i ogranicza kolizje podczas późniejszego montażu zabudowy. Nie należy jednak powiększać wyłączenia „na wszelki wypadek” bez wymiarów.
Szafki na nóżkach lub z otwartym cokołem
Przepływ powietrza pod zabudową zmienia warunki oddawania ciepła, ale sam nie rozstrzyga przebiegu rury. Jeżeli zabudowa jest trwała i jej układ pewny, projektant może nadal pozostawić strefę bez rur. Jeżeli element przypomina raczej mebel ruchomy, warto zachować elastyczność aranżacji.
Wyspa kuchenna
Wyspę rozpatruje się jako problem geometryczny i montażowy. Trzeba znać jej obrys, masę, punkty zasilania oraz sposób mocowania. Rur nie wolno później przewiercić podczas kotwienia. Zamiast umownego odsunięcia o 5 albo 10 cm potrzebny jest zwymiarowany obszar wiercenia z tolerancją wykonawczą.
Nie projektuj kuchni z pamięci. Rzut instalacji powinien bazować na aktualnym rzucie zabudowy. Jeśli projekt mebli nie jest gotowy, oznacz obszar jako decyzję do koordynacji, zamiast udawać, że położenie szafek jest ostateczne.
Lodówka, zmywarka, piekarnik i inne AGD a rury podłogówki
Nie ma technicznej podstawy, aby każdemu urządzeniu przypisywać stały wzrost zużycia prądu, określoną temperaturę sprężarki albo procentowe skrócenie żywotności tylko dlatego, że pod posadzką przebiega rura. O warunkach pracy AGD decyduje kompletny układ: zabudowa, wentylacja, temperatura pomieszczenia i instrukcja konkretnego urządzenia.
Liczy się wentylacja zabudowy
Jeśli stoi w stałym ciągu kuchennym, jej pole najczęściej znajduje się w wyłączonym obrysie szafek. Sprawdź drogi wlotu i wylotu powietrza wymagane przez urządzenie.
Koordynuj z instalacjami
Poza strefą bez rur ważne są przyłącza, możliwość wysunięcia urządzenia oraz ochrona instalacji podczas wiercenia i montażu cokołu.
Nie zgaduj po nazwie
Uwzględnij stałość lokalizacji, drgania, odpływ, instrukcję urządzenia i układ pomieszczenia technicznego.
Wymagania dotyczące ekoprojektu urządzeń chłodniczych istnieją na poziomie unijnym, ale nie są tabelą odległości rury ogrzewania podłogowego od lodówki. Projekt instalacji powinien trzymać się danych urządzenia i rzeczywistego układu kuchni.
Wanna, brodzik, WC i zabudowa łazienkowa
Łazienka często ma małą powierzchnię czynną i podwyższoną oczekiwaną temperaturę komfortu. Dlatego każde wyłączenie ma tu większe znaczenie niż w dużym salonie. Nie wolno jednak nadrabiać braku pola grzejnego przez bezrefleksyjne podnoszenie temperatury zasilania.
Wanna zabudowana
Jeżeli wanna wraz z obudową zajmuje stały obrys przy podłodze, pole pod nią zwykle wyłącza się z układu rur. Na rzucie trzeba uwzględnić nie tylko samą misę, ale również sposób podparcia, rewizję i przebieg odpływu.
Wanna wolnostojąca
Nazwa „wolnostojąca” nie oznacza jednej odpowiedzi. Model może opierać się niemal całym dnem albo na wyraźnych stopach. Może również wymagać mocowania i dokładnej lokalizacji odpływu. Decyzję podejmuje się po poznaniu konkretnego modelu i detalu montażowego.
Brodzik i odpływ liniowy
Brodzik ustawiany na posadzce wraz z podstawą najczęściej tworzy trwałe wyłączenie. Natomiast prysznic z odpływem liniowym i posadzką wykończoną płytkami jest odrębnym detalem: trzeba skoordynować spadki, hydroizolację, odpływ i dopuszczenie ogrzewania w kompletnym rozwiązaniu.
Miska WC i stelaż
Stelaż podtynkowy zwykle przenosi obciążenia w ścianie i podłodze przy jej krawędzi, lecz obszar kotwienia musi być znany. Miska stojąca wymaga osobnego pola montażowego. Nie stosuj jednego szablonu dla obu rozwiązań.
Szafy wnękowe, łóżko, sofa i meble ruchome
Szafa wykonana od ściany do ściany na pełnym cokole jest bliższa stałej zabudowie niż meblowi ruchomemu. Jeśli jej obrys jest zatwierdzony, można wyznaczyć strefę bez rur. Szafa wolnostojąca na nóżkach lub możliwa do przestawienia nie powinna automatycznie blokować przyszłej aranżacji.
Czy pod łóżkiem i sofą może być podłogówka?
Zwykle tak. Łóżko, sofa, fotel, stół oraz biurko zmieniają położenie znacznie częściej niż instalacja. Lokalnie ograniczają oddawanie ciepła, szczególnie gdy mają niską, pełną podstawę, ale nie jest to powód do tworzenia losowych wysp bez rur na podstawie jednego ustawienia mebli.
Kiedy mebel ruchomy staje się zabudową?
Gdy jest wykonywany na wymiar, kotwiony, zamknięty pełnym cokołem, połączony z instalacjami albo przewidziany jako element stały w całym okresie użytkowania. Wtedy powinien pojawić się na skoordynowanym rzucie.
Kominek, piec, ciężkie urządzenia, ścianki i strefy kotwienia
Podstawy kominków, pieców i ciężkich urządzeń zwykle pozostawia się bez rur. Powód nie sprowadza się do hasła „będzie za gorąco”. Liczą się obciążenia, detal konstrukcyjny, odrębna podstawa, ochrona przewodów, wymagania przeciwpożarowe oraz możliwość późniejszego serwisu.
Przyszłe ścianki działowe
Jeżeli lokalizacja lekkiej lub murowanej przegrody jest znana, trzeba ją skoordynować przed ułożeniem rur. Sposób podparcia ściany wynika z projektu konstrukcyjnego i systemu podłogi. Nie należy opierać ciężkiej przegrody na przypadkowym polu jastrychu pływającego ani później wiercić bez dokumentacji przebiegu rur.
Balustrady, prowadnice i progi
Mały element może wymagać kilku głębokich punktów mocowania. Takie punkty warto nanieść na rzut dokładniej niż duży mebel. Zasada dotyczy również prowadnic drzwi przesuwnych, odbojów, słupków i wyposażenia technicznego.
Ciężar wyspy lub urządzenia to zagadnienie konstrukcji podłogi. Sama obecność rury nie pozwala przewidzieć pęknięcia. Trzeba sprawdzić warstwy, rozkład obciążeń, wytrzymałość jastrychu, izolację, dylatacje i sposób kotwienia.
Dywany i czasowe przykrycie podłogi
Dywan nie jest trwałą strefą bez rur. Jest dodatkową warstwą o określonym oporze cieplnym i może lokalnie ograniczyć oddawanie ciepła. Dlatego gruby dywan z podkładem należy oceniać podobnie jak inne elementy wykończenia, a nie wykreślać pod nim rur z rzutu.
Co sprawdzić przed zakupem?
Opór cieplny kompletu
Sprawdź dywan razem z podkładem, a nie tylko włókno wierzchnie.
Dopuszczenie do podłogówki
Zweryfikuj deklarację dostawcy wyrobu i warunki użytkowania.
Temperatura podłogi
Uwzględnij ograniczenia okładziny i kompletnego systemu.
Zakres przykrycia
Mały dywan i wykładzina na całe pomieszczenie mają inne znaczenie.
Więcej o tej zależności wyjaśnia opracowanie o tym, jak okładzina wpływa na wydajność ogrzewania podłogowego.
Analizator powierzchni czynnej i stref bez rur
Wpisz powierzchnię pomieszczenia, obliczoną stratę ciepła i tylko te wyłączenia, które zostały faktycznie uzgodnione. Narzędzie pokaże udział pola czynnego oraz wymaganą moc jednostkową. Opcjonalnie możesz porównać ją z mocą odczytaną z projektu lub charakterystyki systemu.
Policz aktywne pole i sprawdź konsekwencje wyłączeń
To analizator geometrii i bilansu, nie automatyczny projekt pętli. Nie zgaduje mocy podłogi z samego rozstawu ani nie przypisuje urządzeniom umownych temperatur.
Pomieszczenie i zapotrzebowanie
Stratę ciepła wpisz z obliczeń dla konkretnego pomieszczenia, nie z powierzchniowego wskaźnika całego budynku.
Uzgodnione trwałe wyłączenia
Nie wpisuj automatycznie każdego mebla. Podaj rzeczywiste pola w rzucie, bez nakładania na siebie tych samych fragmentów.
Wynik, bilans i mapa udziałów
Mapa pokazuje udział powierzchni, a nie rzeczywistą geometrię pomieszczenia. Ostateczny przebieg rur zawsze wymaga rzutu w skali.
Wpisana moc pokrywa stratę w tym modelu
Przy 15,0 m² pola czynnego i sprawdzonej mocy 70 W/m² dostępne jest 1050 W. To nie zastępuje oceny temperatury powierzchni, geometrii pętli ani hydrauliki.
Schemat udziału powierzchni
Prostokąt reprezentuje całe pomieszczenie. Kolorowe pasy pokazują udział kategorii, ale nie ich położenie na prawdziwym rzucie.
Selektor decyzji dla wyposażenia
Wybierz element. Otrzymasz kategorię projektową oraz listę danych, które trzeba potwierdzić przed trasowaniem pętli.
Szafki kuchenne na pełnym cokole
Jeżeli obrys stałej zabudowy jest zatwierdzony, zwykle nie prowadzi się pod nią rur i nie wlicza pola do zaplanowanej powierzchni czynnej.
- Potwierdź ostateczny obrys i głębokość cokołu.
- Dodaj tolerancję wynikającą z montażu, a nie przypadkową uniwersalną odległość.
- Skoordynuj podejścia wody, kanalizacji i przewodów.
Model nie wyznacza rozstawu, temperatury zasilania, dopuszczalnej temperatury powierzchni, długości pętli ani wymaganej konstrukcji podłogi. Wynik „pokrywa” dotyczy wyłącznie wpisanej przez użytkownika, wcześniej sprawdzonej mocy jednostkowej.
Strata ciepła a moc z aktywnej powierzchni podłogi
Położenie mebli nie wyznacza mocy instalacji. Punktem wyjścia jest projektowa strata ciepła pomieszczenia. Dopiero po podzieleniu jej przez powierzchnię czynną wiadomo, jaką moc jednostkową musi osiągnąć aktywne pole.
Dlaczego mniej rur pod zabudową nie oznacza automatycznie niższej temperatury w pokoju?
Jeżeli pozostałe pole grzejne zostało prawidłowo zwymiarowane i może dostarczyć potrzebną moc, temperatura pomieszczenia może być utrzymana. Jeśli pole jest zbyt małe, projektant powinien zmienić rozwiązanie: ograniczyć straty, wykorzystać inną powierzchnię grzejną, dobrać dodatkowy emiter albo skorygować konstrukcję i parametry w dozwolonym zakresie.
Nie zwiększaj rozstawu ani temperatury „za karę” za zabudowę
Rozstaw rur dobiera się na podstawie charakterystyki systemu i zapotrzebowania, co szerzej omawia poradnik jak gęsto rozkładać podłogówkę. Zbyt wysoka wymagana moc z pola czynnego może oznaczać, że nawet mały rozstaw nie wystarczy bez przekroczenia ograniczeń powierzchni i okładziny.
Nie wpisuj do analizatora dowolnego 70 albo 100 W/m². Dostępna moc zależy między innymi od temperatury zasilania i powrotu, temperatury pomieszczenia, rozstawu, średnicy rury, położenia rur, jastrychu oraz oporu cieplnego wykończenia.
Zabudowa a przepływ, długość rur i hydraulika pętli
Zmniejszenie powierzchni czynnej nie podnosi samo z siebie przepływu. Dla wody orientacyjny przepływ potrzebny do przeniesienia określonej mocy wynika z mocy i projektowej różnicy temperatur:
V̇ [m³/h] = Q [kW] / (1,163 × ΔT [K])Jeżeli moc pomieszczenia i różnica temperatur pozostają takie same, orientacyjny przepływ również pozostaje taki sam. Zmiana trasy może natomiast wpłynąć na długość rury, liczbę obwodów i opory hydrauliczne. Dlatego strefy bez rur trzeba rozwiązywać razem z maksymalną długością pętli, a nie jako osobny rysunek.
| Parametr | Co na niego wpływa? | Czego nie wolno zakładać? |
|---|---|---|
| Przepływ | Moc obwodu, różnica temperatur i właściwości medium. | Że sam procent zabudowy automatycznie zwiększa przepływ. |
| Długość rury | Powierzchnia, rozstaw, geometria, strefy bez rur i dobiegi. | Że metr kwadratowy pomieszczenia zawsze zużywa tę samą ilość rury. |
| Spadek ciśnienia | Przepływ, średnica wewnętrzna, długość, medium i opory miejscowe. | Że mebel sam generuje określoną wartość kPa. |
| Liczba pętli | Pole czynne, trasa, dopuszczalna długość i hydraulika rozdzielacza. | Że każde wyłączenie musi zmniejszyć liczbę obwodów. |
Do oszacowania materiału można wykorzystać osobne opracowanie ile rury potrzeba na m² ogrzewania podłogowego, pamiętając o dobiegach i geometrii.
Dylatacje, jastrych i obciążenia w strefach zabudowy
Dylatacji nie wyznacza się automatycznie po obrysie każdego mebla. Układ szczelin wynika z konstrukcji jastrychu, geometrii pól, proporcji boków, otworów drzwiowych, spoin konstrukcyjnych, obciążeń i dokumentacji zastosowanego systemu.
Czy granica „grzane–niegrzane” zawsze wymaga dylatacji?
Nie. Lokalna strefa bez rur pod szafkami nie jest automatycznie osobnym polem jastrychu. Projektant ocenia całą płytę. Szczeliny nie powinny być dodawane według prostego obrysu kuchni bez analizy warstw i okładziny.
Ciężka zabudowa i izolacja pod jastrychem
Trwałe obciążenie może wpływać na dobór izolacji, grubości i wytrzymałości jastrychu. Nie wolno tego sprowadzać do obecności albo braku rury. Szczegóły warstwy omawia przewodnik o wylewce na ogrzewaniu podłogowym, a zasady podziału pól — opracowanie o izolacji brzegowej i dylatacjach.
Co jeśli za kilka lat zmieni się aranżacja?
Instalacja pozostaje w podłodze znacznie dłużej niż większość mebli. Dlatego warto odróżnić elementy prawie niezmienne — kominek, pion, zabudowaną wannę czy stały ciąg kuchenny — od wyposażenia, które można przestawić po jednym remoncie.
Oznacz decyzje pewne
Wyłącz tylko zatwierdzone obrysy i zachowaj wersję rzutu, na której oparto projekt.
Zachowaj dokumentację
Zdjęcia z miarą, rzut powykonawczy i opis pętli chronią przed przewierceniem podczas zmian.
Sprawdź trasę przed wierceniem
Nie polegaj wyłącznie na pamięci. Zweryfikuj dokumentację i w razie potrzeby zastosuj lokalizację instalacji.
Czy zostawiać rury pod potencjalną przyszłą kuchnią?
To decyzja projektowa zależna od realnego scenariusza zmiany. W otwartej strefie dziennej można zachować większą elastyczność, ale przyszłe przyłącza, kotwienie i nowe trwałe podstawy nadal wymagają koordynacji. Nie ma jednej odpowiedzi dla każdego domu.
Jak dokumentować strefy bez rur?
Opis „nie układać pod meblami” jest zbyt nieprecyzyjny. Wykonawca potrzebuje wymiarów odnoszących się do ścian lub osi konstrukcyjnych, a inwestor — informacji, które wyłączenia były podstawą obliczeń.
Nałóż aktualny rzut
Użyj wersji wyposażenia zaakceptowanej przez inwestora i projektanta wnętrz.
Oznacz trwałe strefy
Nazwij je i zwymiaruj względem stałych elementów budynku.
Wydziel pola warunkowe
Dodaj notatkę, co trzeba ustalić przed ułożeniem rur.
Policz pole czynne
Nie odejmuj dwa razy zachodzących na siebie obrysów.
Sprawdź moc i trasę
Zweryfikuj rozstaw, temperatury, długości, przepływy i dylatacje.
Zapisz stan wykonany
Zanotuj odstępstwa i sfotografuj rury przed ich zakryciem.
Co powinno znaleźć się na dobrym rzucie?
Geometria
Granice pomieszczeń, pola jastrychu i przejścia drzwiowe.
Stała zabudowa
Obrys zatwierdzonych mebli oraz stref technicznych.
Kotwienie
Punkty wiercenia albo całe bezpieczne pasy montażowe.
Trasy pętli
Przebieg zasilania i powrotu każdego obwodu.
Parametry
Długości, rozstaw, dobiegi, przepływy i oznaczenia rozdzielacza.
Wersja rzutu
Data i numer dokumentu, na którym oparto obliczenia.
Pełniejszy zakres dokumentacji znajdziesz w artykule jak powinien wyglądać profesjonalny projekt ogrzewania podłogowego.
Najczęstsze błędy i mity
Wycinanie pola pod każdym meblem
Prowadzi do poszatkowanych tras, opartych na aranżacji, która może zmienić się szybciej niż instalacja.
Uniwersalne odsunięcie 5 lub 10 cm
Bez wymiarów montażowych nie wiadomo, czy taka odległość chroni przed kotwieniem ani czy niepotrzebnie zmniejsza pole czynne.
Stałe temperatury pod AGD
Nie można wyliczyć temperatury urządzenia lub kosztu jego pracy z samego faktu, że w podłodze znajduje się rura.
Automatyczne zagęszczenie obok szafek
Zmiana rozstawu wymaga charakterystyki cieplnej i kontroli temperatury powierzchni, a nie reguły z obrysu mebli.
Dylatacja wokół każdej zabudowy
Podział jastrychu wynika z konstrukcji i geometrii całego pola, nie z katalogu mebli.
Brak wersji rzutu
Zmiana kuchni po projekcie bez aktualizacji trasy może stworzyć kolizje i błędny bilans powierzchni.
Mit: „ciepło zostanie uwięzione pod szafką”
Podłoga przekazuje energię przez promieniowanie i konwekcję, a ciepło przewodzi się również w warstwach poziomo. Osłonięcie powierzchni zmniejsza lokalną wymianę, lecz nie tworzy nieskończonego wzrostu temperatury. O rzeczywistych wartościach decydują warunki brzegowe kompletnego układu.
Mit: „mniej aktywnej podłogi zawsze oznacza większą pompę”
Dobór pompy zależy od wymaganego przepływu i oporów najbardziej niekorzystnej drogi. Sama powierzchnia wyłączona pod meblami nie wyznacza ani przepływu, ani wysokości podnoszenia.
Checklista przed ułożeniem rur
| Kontrola | Pytanie odbiorowe | Dokument |
|---|---|---|
| Rzut wnętrza | Czy kuchnia, łazienka, szafy i urządzenia mają zatwierdzony obrys? | Aktualny rzut z numerem wersji i datą. |
| Trwałość | Które elementy pozostaną stałe, a które są tylko bieżącym umeblowaniem? | Legenda kategorii: wyłącz, uzgodnij, pozostaw. |
| Kotwienie | Gdzie będą wiercone wyspa, ścianki, balustrady i urządzenia? | Zwymiarowane strefy montażowe. |
| Powierzchnia czynna | Czy wyłączenia nie nakładają się i czy obliczono ich łączny udział? | Zestawienie powierzchni pomieszczeń. |
| Moc cieplna | Czy pozostałe pole pokrywa obliczoną stratę bez przekroczenia ograniczeń? | Obliczenia i charakterystyka systemu. |
| Hydraulika | Czy trasy dają poprawne długości, przepływy i opory pętli? | Rzut pętli oraz tabela nastaw. |
| Wykonanie | Czy wykonawca odtworzył wymiary i zanotował odstępstwa? | Zdjęcia i rzut powykonawczy. |
FAQ: gdzie nie prowadzić rur ogrzewania podłogowego?
Czy pod szafkami kuchennymi układa się podłogówkę?
Pod trwałym ciągiem szafek na pełnym cokole zwykle pozostawia się strefę bez rur i nie wlicza jej do planowanej powierzchni czynnej. Decyzję należy oprzeć na zatwierdzonym, zwymiarowanym rzucie zabudowy.
Czy rura może przebiegać pod lodówką?
Lodówka najczęściej znajduje się w obrysie stałej zabudowy kuchennej, który jest wyłączony z trasowania. Nie stosuje się jednak uniwersalnej odległości tylko z nazwy urządzenia. Trzeba sprawdzić obrys, wentylację i instrukcję montażu.
Czy pod zmywarką powinno być ogrzewanie?
Jeśli zmywarka należy do stałego ciągu zabudowy, jej pole zwykle pozostaje bez rur razem z całym obrysem. Ważne są także przyłącza, serwis i ochrona instalacji podczas mocowania mebli.
Czy układać rury pod wyspą kuchenną?
To zależy od trwałości, podstawy i sposobu kotwienia wyspy. Stałą, zatwierdzoną wyspę często wyłącza się, zwłaszcza gdy wymaga wiercenia. Wyspę ruchomą ocenia się inaczej. Potrzebny jest konkretny detal, a nie umowne odsunięcie.
Czy pod wanną robi się ogrzewanie podłogowe?
Pod wanną zabudowaną, opartą na stałej podstawie, zwykle nie prowadzi się rur. Wanna wolnostojąca wymaga sprawdzenia sposobu podparcia, mocowania i odpływu; sama nazwa nie daje gotowej odpowiedzi.
Czy można układać podłogówkę pod brodzikiem?
Brodzik ustawiany na podłodze z trwałą podstawą najczęściej tworzy strefę bez rur. Prysznic z posadzką z płytek i odpływem liniowym jest innym rozwiązaniem, które wymaga koordynacji spadków, hydroizolacji i systemu ogrzewania.
Czy pod szafą w zabudowie prowadzi się rury?
Stałą szafę na pełnym cokole, znaną na etapie projektu, zwykle wyłącza się z pola grzejnego. Szafa wolnostojąca na nogach nie powinna automatycznie decydować o trasie instalacji na cały okres użytkowania budynku.
Czy pod łóżkiem albo sofą może być podłogówka?
Zwykle tak. To wyposażenie ruchome i może zmienić położenie. Niska, pełna podstawa ogranicza lokalną wymianę ciepła, ale nie uzasadnia automatycznie wycinania strefy z projektu.
Czy pod kominkiem lub piecem układa się rurę?
Podstawę kominka, pieca lub ciężkiego urządzenia zwykle pozostawia się bez rur. Trzeba skoordynować obciążenie, konstrukcję podstawy, kotwienie, wymagania przeciwpożarowe i serwis.
Czy można później postawić ściankę na podłogówce?
Nie należy tego robić bez sprawdzenia konstrukcji podłogi i przebiegu rur. Planowaną przegrodę trzeba uzgodnić przed wykonaniem jastrychu, a przy późniejszej zmianie korzystać z dokumentacji powykonawczej.
Czy gruby dywan wymaga strefy bez rur?
Nie. Dywan jest warstwą wykończeniową o określonym oporze cieplnym, a nie trwałą strefą bez rur. Trzeba sprawdzić opór kompletu dywan–podkład i dopuszczenie do ogrzewania podłogowego.
Jak obliczyć powierzchnię czynną podłogówki?
Od całkowitej powierzchni pomieszczenia odejmij zatwierdzone, niepokrywające się strefy trwałych wyłączeń. Następnie podziel projektową stratę ciepła przez wynik, aby otrzymać wymaganą moc w W/m².
Co zrobić, gdy powierzchnia czynna jest za mała?
Trzeba sprawdzić rzeczywistą charakterystykę podłogi. Jeśli wymagana moc przekracza możliwości rozwiązania lub ograniczenia temperatury powierzchni, rozważa się ograniczenie strat, dodatkową powierzchnię grzejną, inny emiter albo zmianę konstrukcji i parametrów.
Czy strefy bez rur zmieniają przepływ w pętli?
Nie automatycznie. Przepływ wynika z mocy obwodu i projektowej różnicy temperatur. Zmiana geometrii może wpłynąć na długość pętli i opór, dlatego potrzebne są osobne obliczenia hydrauliczne.
Źródła techniczne i zakres norm
Normy systemowe nie tworzą katalogu mebli z jedną odległością rury. Opisują metody wyznaczania wydajności, wymiarowania i wykonania systemów powierzchniowych. Szczegółowe wymagania elementów wyposażenia należy dodatkowo sprawdzać w dokumentacji konkretnego rozwiązania.
- BSI — EN 1264-2, metody wyznaczania wydajności ogrzewania podłogowego.
- BSI — EN 1264-3, wymiarowanie systemów powierzchniowych.
- BSI — EN 1264-4, wymagania instalacyjne.
- ISO 11855-2:2021 — wyznaczanie wydajności systemów powierzchniowych.
- ISO 11855-3:2021 — wymiarowanie systemów ogrzewania i chłodzenia powierzchniowego.
- EUR-Lex — rozporządzenie dotyczące wymogów ekoprojektu dla urządzeń chłodniczych.
Materiał edukacyjny. Ostateczny przebieg rur, strefy kotwienia, konstrukcję podłogi i dopuszczalne parametry pracy należy potwierdzić dla konkretnego budynku, wyposażenia oraz zastosowanego systemu.
Robert Kucharski
CEO & Główny ProjektantMasz wątpliwości? Skonsultuj swój problem techniczny.
Jako autor tego bloga pomagam inwestorom unikać kosztownych błędów. Jeśli nie wiesz, jak dobrać pompę ciepła lub masz problem z istniejącą instalacją – napisz do mnie. Chętnie podpowiem najlepsze rozwiązanie.
Podczas układania ogrzewania podłogowego zdecydowałem się nie montować rur pod szafkami w kuchni oraz pod zabudowanymi szafami w korytarzu i sypialniach. Uznałem, że w tych miejscach ciepło i tak nie będzie efektywnie oddawane, a szkoda tracić energię na nagrzewanie nieużywanych przestrzeni. Dzięki temu zoptymalizowałem układ i mam pewność, że podłogówka działa tam, gdzie jest faktycznie potrzebna. Myślę, że to dobry sposób na oszczędność i lepszą efektywność ogrzewania!
Możliwość komentowania została wyłączona.
