Pompa ciepła – inżynierski przewodnik bez marketingowej ściemy
Ogrzewanie domu nie musi oznaczać uzależnienia od węgla, dymu, czyszczenia pieca i gigantycznych rachunków. Jako inżynier HVAC z dorobkiem ponad 1000 zrealizowanych projektów instalacji grzewczych, stworzyłem ten artykuł, aby brutalnie rozprawić się z mitami. Znajdziesz tu czystą fizykę, matematykę i inżynierię, a nie sprzedażowe bajki.
Pompa ciepła to niskotemperaturowe urządzenie grzewcze. Jej celem nie jest „produkcja” ciepła ze spirali elektrycznej (jak w zwykłej grzałce), lecz transport darmowej energii termicznej z otoczenia (powietrza, gruntu lub wody) bezpośrednio do Twojej instalacji ogrzewania podłogowego (CO) oraz zasobnika ciepłej wody (CWU). Działanie to opiera się na skomplikowanym, mechanicznym sprężaniu i rozprężaniu czynnika chłodniczego w zamkniętym obiegu.
Interaktywne Kalkulatory i Symulatory
Ten artykuł to nie jest zwykła ściana tekstu. Zaprojektowałem go jako narzędzie pracy dla inwestora. W dalszej części strony znajdziesz na żywo działające aplikacje:
- Symulator 4-fazowego obiegu termodynamicznego (Jak to działa na mrozie?).
- Kalkulator Punktu Biwalentnego i zapotrzebowania OZC (Oblicz moc urządzenia dla swojego domu).
- Symulator ryzyka braku bufora ciepła (Zobacz awarię na własne oczy).
- Studium przypadku (Case Study) – wpływ regulacji hydraulicznej na spadek rachunków z 8200 PLN na 3400 PLN.
Ochrona przed potężnymi stratami
Omawiam technologię obiektywnie, skupiając się równie mocno na wadach i zaletach układów wodnych. Po lekturze dowiesz się, dlaczego błąd w średnicy rur lub zły dobór czynnika chłodniczego (GWP) kosztuje inwestorów dziesiątki tysięcy złotych podczas awarii i wymusza płatne przeglądy z ramienia Ustawy F-Gazowej.
Przestaniesz być laikiem – zaczniesz patrzeć na ogrzewanie oczami inżyniera.
Dla kogo jest to opracowanie?
Kompendium jest skierowane do osób budujących domy jednorodzinne (WT2021) oraz inwestorów planujących głęboką termomodernizację. Kładę gigantyczny nacisk na to, jak sprawić, by urządzenie stało się jedynym źródłem ciepła, gwarantując spokój na ponad 20 lat.
Nie omawiam tu marketingowych haseł, lecz twarde wytyczne PORT PC oraz wpływ norm na ostatecznych kosztach instalacji.
Jak działa pompa ciepła od strony termodynamicznej?
To nie magia, to czysta fizyka. Systemy grzewcze bazują na lewobieżnym obiegu Lindego (norma PN-EN 14511). Urządzenie nie produkuje ciepła ze spirali elektrycznej, lecz napędza sprężarkę, która transportuje energię z dworu do domu. Rzeczywisty wskaźnik SCOP w Polsce wynosi od 3.5 do 4.8. Zobacz, jak to działa w 4 krokach.
Parownik (Wymiennik Ciepła)
Tutaj następuje izobaryczne odparowanie ciekłego czynnika chłodniczego pod niskim ciśnieniem. Czynnik dosłownie wrze w bardzo niskiej temperaturze i pochłania utajone ciepło z dolnego źródła (powietrza, gruntu).
Sprężarka (Inwerter Scroll/EVI)
Główny konsument prądu. Gazowy czynnik trafia do komory, gdzie następuje jego gwałtowne, polotropowe sprężenie. Zgodnie z prawami fizyki, drastyczny wzrost ciśnienia wywołuje równie drastyczny skok temperatury gazu.
Skraplacz (Wymiennik Płytowy)
Mocno przegrzany gaz trafia do skraplacza, gdzie napotyka wodę krążącą w instalacji CO Twojego domu. Oddaje jej zgromadzoną energię, w wyniku czego izobarycznie skrapla się z powrotem do postaci ciekłej.
Zawór Rozprężny (Elektroniczny EXV)
Ostatni etap przed powtórzeniem cyklu. Ciecz pod gigantycznym ciśnieniem przechodzi przez dławiący element. Następuje gwałtowny spadek ciśnienia i temperatury czynnika, który w postaci mgły trafia znów do parownika.
Krytyczne konsekwencje błędu instalacyjnego
Termodynamiki nie oszukasz. Próba zasilania przez pompę starych grzejników wymuszających temperaturę pracy rzędu 65°C drastycznie winduje stopień sprężania. Powoduje to załamanie chwilowego wskaźnika COP z poziomu 4.5 do zaledwie 1.9. Generujesz w ten sposób gigantyczne rachunki za prąd i skracasz żywotność sprężarki o ponad połowę z powodu ciągłego przegrzewania uzwojeń. Ogrzewanie podłogowe (np. optymalne zasilanie 35°C) to jedyna sensowna opcja dla długowiecznej pracy układu.
Skąd bierze się tak wysoka sprawność pompy ciepła?
Słysząc o "sprawności 400%", wielu inwestorów puka się w czoło, twierdząc, że to łamie prawa fizyki. Tymczasem pompa nie jest grzałką – nie generuje ciepła z drutu, lecz je transportuje. Zobacz to na interaktywnym bilansie.
Dlaczego sprawność przekracza 100%?
Klasyczny kocioł elektryczny zamienia 1 kWh prądu na 1 kWh ciepła (sprawność 100%). Pompa ciepła natomiast traktuje prąd elektryczny wyłącznie jako "paliwo napędowe" dla sprężarki. Zasadę zachowania energii definiuje tu prosty bilans: darmowa energia zakumulowana w środowisku naturalnym zostaje wtłoczona do domowej instalacji hydraulicznej.
Papierowy COP a rzeczywisty SCOP
Musisz jednak uważać na obietnice z folderów reklamowych. Producenci najczęściej podają chwilowy wskaźnik COP (badany w idealnych, laboratoryjnych warunkach, np. dla +7°C na dworze i 35°C w podłogówce). Wraz ze spadkiem temperatury zewnętrznej, ilość darmowej energii w powietrzu maleje, przez co sprężarka musi pracować ciężej.
W szacowaniu rocznych kosztów ogrzewania oraz w profesjonalnych projektach wyznacza się wskaźnik SCOP (Seasonal COP). Uwzględnia on zmieniające się pory roku, mroźne noce zimowe i letnie dogrzewanie wody. Wyśrubowanie współczynnika SCOP jest możliwe tylko wtedy, gdy posiadamy bezbłędnie przeliczoną, niskotemperaturową podłogówkę opartą na dokładnym OZC, która "ulży" pracy urządzenia.
Dlaczego pompa działa nawet przy siarczystym mrozie?
"Zimno" to tylko nasze ludzkie odczucie. Fizyka używa temperatury bezwzględnej (Skala Kelvina), w której zero absolutne to -273,15°C. Dopóki na dworze jest cieplej, w powietrzu cały czas tkwi darmowa, zmagazynowana energia cieplna gotowa do odzyskania.
W powietrzu wciąż kipi energia!
Na dworze jest -5°C, ale zjawiska fizyczne nie ustały. Powietrze nadal posiada aż 268 Kelvinów energii termicznej (prawie 98% całkowitej możliwej energii ziemskiej).
Zasada fizyki: Ciepło przepływa od ciała cieplejszego do zimniejszego. Skoro czynnik chłodniczy (R290) ma w parowniku -42°C, to mroźne powietrze o temperaturze -5°C jest dla niego DOSŁOWNIE GORĄCE. Ogrzewa go i zmusza do błyskawicznego wrzenia.
Czynniki chłodnicze: Uważaj na ukryte koszty serwisu
Nowoczesne pompy ciepła całkowicie odchodzą od gazów o wysokim GWP (Global Warming Potential). Jeśli kupisz starą maszynę, wpadniesz w sidła Restrykcyjnej Ustawy F-Gazowej, co oznacza rejestrację w CRO i płatne, coroczne kontrole szczelności przez serwisanta.
(Wpływ na ocieplenie klimatu)
Specyfika R744 (Dwutlenek Węgla)
R290 (Propan) to król ogrzewania domów, ale na rynku pojawia się też naturalny czynnik CO2 (R744) o wskaźniku GWP=1. Pompy na CO2 to potężne maszyny, które rewelacyjnie sprawdzają się w układach przygotowania bardzo gorącej ciepłej wody użytkowej (CWU np. w hotelach). Pamiętaj jednak, że propan (R290) jako gaz łatwopalny wymusza konstrukcję typu monoblok i szczególne zabezpieczenia mechaniczne hermetycznego obiegu na zewnątrz budynku.
Jak poprawnie dobrać moc pompy ciepła?
Dobór mocy to nie jest wróżenie z fusów ani dobieranie z "zapasem". Prawidłowy projekt opiera się o obliczenia OZC (PN-EN 12831) oraz wyznaczenie Punktu Biwalentnego ($T_b$). Zobacz, jak poszczególne strategie zachowują się na wykresie.
Największym grzechem inwestycyjnym jest kupowanie pompy "z zapasem" (np. montaż 12 kW w domu wymagającym 6 kW), tylko po to, by grzałka przy -20°C nigdy się nie włączyła. Wiosną i jesienią pompa jest wtedy za mocna na ciepły dom i zaczyna taktować – włączać się na krótkie, 5-minutowe cykle. Skutek? Ogromne zużycie prądu (rozruch) i śmierć mechaniczna sprężarki często już po 4-5 latach.
Powietrzna czy gruntowa pompa ciepła: Którą technologię wybrać?
Decyzja musi opierać się na twardej matematyce i geologii, a nie marketingu. Systemy gruntowe wg wytycznych PORT PC dają absolutną stabilność (solanka na 100m to stałe +7°C). Z kolei powietrzne pompy monoblok na R290 bronią się potężnie niższym kosztem startowym. Zobacz liczby.
Charakterystyka dolnych źródeł pomp gruntowych
W przypadku podjęcia decyzji o stabilnym systemie gruntowym, kluczem do ochrony sprężarki jest idealnie zwymiarowany wymiennik na etapie bilansu cieplnego budynku:
- Sondy pionowe (Odwierty): Rury wprowadzane pionowo (U-rura), najczęściej z mocarnego tworzywa PE100 RC (32x3.0 mm lub 40x3.7 mm). Jednostkowy uzysk z metra bieżącego wynosi od 40 W/m (suchy piasek) do 60 W/m (wilgotny granit). Konsekwencja błędów: Niedoszacowanie długości odwiertu to zamrożenie gruntu w kamień i permanentna blokada pompy błędem niskiego ciśnienia.
- Kolektory poziome: Rury układane wężownicą poniżej strefy przemarzania (1.5 - 1.8 m). Uzysk to 10 – 25 W/m². Teren ten nie może być zabetonowany ani zacieniony, ponieważ regeneracja termiczna gruntu zależy od słońca i deszczu. Wymaga to dużej i wolnej działki (często powyżej 300 m²).
Dlaczego bufor ciepła to Twoja polisa ubezpieczeniowa?
Zastosowanie zbiornika buforowego to nie kaprys instalatora, lecz twardy wymóg technologiczny określony przez producentów. Chroni on Twoją sprężarkę przed tzw. "zajechaniem" i rozsadzeniem wymiennika. Zobacz, co się dzieje pod obudową maszyny.
Zapewnienie energii do defrostu
Podczas wysokiej wilgotności na parowniku osadza się szron. Pompa musi odwrócić obieg – pobrać potężny ładunek ciepła z instalacji, aby stopić lód. Trwa to od 3 do 7 minut. Zapas wody w buforze gwarantuje, że proces przebiegnie płynnie bez generowania groźnych błędów przepływu.
Sprzęgło hydrauliczne (Separacja)
Pompa ciepła wymaga stałego, gigantycznego przepływu (np. 1.5 m³/h). Jeśli podłogówka posiada sterowanie strefowe (siłowniki), przepływ ciągle się zmienia. Sprzęgło hydrauliczne w postaci bufora eliminuje zakłócenia między pompami obiegowymi.
Konsekwencje braku bufora
Rezygnacja z bufora przy jednoczesnym montażu siłowników to wyrok na instalację. Gdy zamknie się np. 7 z 10 pętli, obieg zostaje zdławiony. W trakcie mrozów, pompa próbuje wykonać defrost, jednak brak zładu wody powoduje natychmiastowe mechaniczne rozsadzenie (zamarznięcie) skraplacza. Koszt tej nieobjętej gwarancją naprawy przekracza nierzadko 8 000 PLN.
Jak pompa ciepła współpracuje z ogrzewaniem podłogowym?
Wodne ogrzewanie płaszczyznowe to naturalny i jedyny słuszny odbiornik dla pompy. Tajemnica tkwi w obiegu Carnota – każde obniżenie zasilania podłogówki o 1°C ścina zużycie prądu o około 2.5 – 3%.
Idealna synergia. Pobierając 1 kW prądu, sprężarka tłoczy aż 4.5 kW energii cieplnej do budynku. Niskotemperaturowy reżim podłogówki (28-35°C) drastycznie odciąża urządzenie, co gwarantuje niskie rachunki zimą i wydłuża żywotność sprzętu.
Reżim pracy urządzeń inwerterowych
Ogrzewanie podłogowe projektowane pod pompę ciepła musi bezwzględnie spełniać twarde wytyczne hydrauliczne. Inaczej urządzenie ulegnie awarii w wyniku braku odbioru mocy.
Niski parametr zasilania
Maksymalna temperatura zasilania przy projektowych mrozach nie może przekraczać 35°C. Perfekcyjne, zagęszczone układy projektuje się na parametr 30–32°C.
Ścisła Różnica ΔT = 5K
Projektowy spadek temperatury (Delta T) wynosi ściśle 5K (zasilanie 35°C / powrót 30°C). Dla kotłów gazowych było to 10–15K. Niska delta wymusza potężne przepływy masowe.
Potężne średnice magistrali
Wielki przepływ generuje opory. Główna rura zasilająca przy mocy zaledwie 8 kW musi mieć minimalną średnicę wewnętrzną 26 mm (np. PEX 32x3.0). Rura 20 mm zdławi przepływ.
Jak parametry pompy wymuszają zmianę projektu?
Wdrożenie pompy ciepła to całkowita rewolucja w fazie projektowej. Zapomnij o układaniu rur "na oko" co 15 cm. Projekt instalacji musi być bezpośrednią pochodną wyników obliczeń OZC (PN-EN 12831).
Zagęszczenie rozstawu rur
Aby uzyskać wymaganą gęstość strumienia cieplnego przy bardzo niskiej temperaturze wody (30–35°C dla pomp ciepła), konieczne jest zagęszczone układanie rur grzewczych.
W pokojach mieszkalnych inżynierskim standardem staje się rozstaw rur co 10 cm (zamiast tradycyjnych 15 cm). Z kolei w łazienkach, gdzie temperatura normatywna to aż +24°C, rozstaw zagęszcza się maksymalnie do 5 cm lub stosuje dodatkowe ścienne maty, aby uniknąć wymuszania wysokiego zasilania na całej maszynie.
Krytyczna długość obiegów
Gęstszy rozstaw rur co 10 cm drastycznie zwiększa ich zużycie – potrzebujemy aż 10 mb rury na każdy 1 m² podłogi. Aby nie przekroczyć granicznych oporów hydraulicznych, których wbudowana w maszynę pompa obiegowa nie pokona, musimy wytyczyć ostre ramy.
Strefowanie i eliminacja dławienia
Projekt musi z bezwzględną precyzją eliminować opory na rozdzielaczach. Przepływomierze (rotametry) na belce muszą obsługiwać wysokie przepływy o zakresie regulacji do 5 l/min.
Inżynier projektant musi tak zbalansować długości pętli, aby różnice między nimi nie przekraczały 10-15%. Zapobiega to patologicznej sytuacji, w której jedna krótka pętla (np. 20 m w garderobie) dosłownie "kradnie" cały zład i przepływ wody kosztem pętli długich z salonu.
Opór cieplny izolacji termicznej
Ucieczka ciepła w kierunku fundamentu to zabójstwo dla efektywności (SCOP). Zgodnie z wytycznymi normy PN-EN 1264, opór cieplny izolacji pod rurami układanymi bezpośrednio na gruncie musi wynosić minimum 1.25 m²K/W.
Wyciśnij 100% sprawności ze swojej pompy ciepła
Inwestujesz dziesiątki tysięcy w nowoczesne źródło ciepła? Nie psuj tego efektem "zgadywanego" montażu podłogówki. Jeden błąd w hydraulice, przewymiarowana długość pętli lub brak zbilansowania to wyrok na wysokie rachunki i przedwczesną śmierć sprężarki. Zbuduj fundament, na którym polegają profesjonaliści.
ZAMÓW PROFESJONALNY PROJEKT PODŁOGÓWKIAlgorytm doboru: Symulator parametrów pompy
Wykorzystaj poniższy model smart, aby wyliczyć moce, przepływy i wielkość sprzęgła. Mechanizm oparty jest na normatywnych wzorach inżynierskich.
Ile naprawdę kosztuje ogrzewanie pompą ciepła?
Teoria to jedno, ale inwestorów interesuje ostateczny rachunek za prąd. Poniżej przygotowałem zestawienie dla domów w nowym standardzie izolacji (WT2021) z uwzględnieniem przygotowania ciepłej wody użytkowej (CWU) dla 4-osobowej rodziny.
Jak audyt obniżył rachunki z 8200 PLN na 3400 PLN rocznie?
Pan Tomasz z podkarpacia kupił pompę klasy premium do domu 150m², ale przez całą pierwszą zimę marzł, płacąc horrendalne rachunki. Montażysta rozłożył ręce. Przeanalizujmy wspólnie nasz inżynierski audyt iobaczmy, jak optymalizacja instalacji zmieniła parametry pracy.
Wniosek z audytu: Instalacja to system naczyń połączonych
W stanie pierwotnym pompa ciepła męczyła się z morderczymi oporami tłoczenia. Dlaczego? Pętle nie były zrównoważone (wymagało to m.in. rozpoznania objawów zapowietrzenia podłogówki i korekty nastaw). Z powodu zdławienia przepływów, posadzka (tzw. akumulator w wylewce betonowej) nie mogła przyjąć mocy, więc pompa wpadała w taktowanie i przegrzewała się, ratując się wbudowaną grzałką zasilaną z sieci 230V.
Dopiero kompleksowy audyt, regulacja krzywej grzewczej i dostosowanie przepływów do wyliczeń projektowych wygenerowały u Pana Tomasza rzeczywiste oszczędności na kosztach ogrzewania rzędu niemal 5000 PLN w zaledwie jeden sezon!
Zdaniem specjalisty: Robert Kucharski o twardych realiach montażu pomp ciepła
Robert Kucharski
"Pompa ciepła to nie jest magiczne pudełko, które samo z siebie wygeneruje niskie rachunki. Jej sprawność rodzi się w posadzce Twojego domu, a o sukcesie decyduje wyłącznie brutalna matematyka w postaci precyzyjnego projektu OZC i doboru przepływów."
Błąd Przewymiarowania
Wielu amatorów kupuje pompę ciepła z "zapasem", bo boją się, że maszyna nie poradzi sobie przy -20°C. To najdroższy błąd inwestycyjny. Przewymiarowana sprężarka wiosną i jesienią zaczyna taktować (często się włączać na krótko). Generuje to olbrzymie rachunki za prąd i prowadzi do śmierci mechanicznej urządzenia często już po 4 latach. Dobieraj urządzenie w punkt na bazie OZC.
Wylewka nie wybacza
Ogrzewanie podłogowe układane "na pamięć" z rozstawem co 15 cm to relikt przeszłości. Pompa ciepła wymaga niskiej temperatury zasilania (30-35°C) i idealnego zbalansowania oporów pętli. Jeśli nie zrobisz tego na etapie projektu, żadna, nawet najdroższa automatyka pokojowa nie uratuje Twojego systemu po zalaniu betonem.
Bufor to Twoja polisa
Próby zaoszczędzenia 2000 zł na wyrzuceniu bufora ciepła z instalacji strefowej kończą się tragicznie. Gdy siłowniki na rozdzielaczach zamkną przepływ, a pompa wejdzie w tryb odszraniania (defrostu), brak odpowiedniego zładu wody spowoduje momentalne zamrożenie i rozsadzenie wymiennika płytowego. To awaria, której ubezpieczyciel ani gwarant nie uznają.
FAQ: Najczęstsze pytania inwestorów o pompy ciepła
Bez ogródek o mitach, kosztach i instalacyjnych pułapkach. Kliknij poniższe pytania, aby poznać inżynierskie, oparte na liczbach odpowiedzi.
Zabierz tę wiedzę na budowę
W gąszczu informacji łatwo o pomyłkę, a każda pomyłka hydrauliczna to tysiące złotych strat rocznie. Skondensowałem całą wiedzę inżynierską w jedną, czytelną ściągę dla Inwestora.

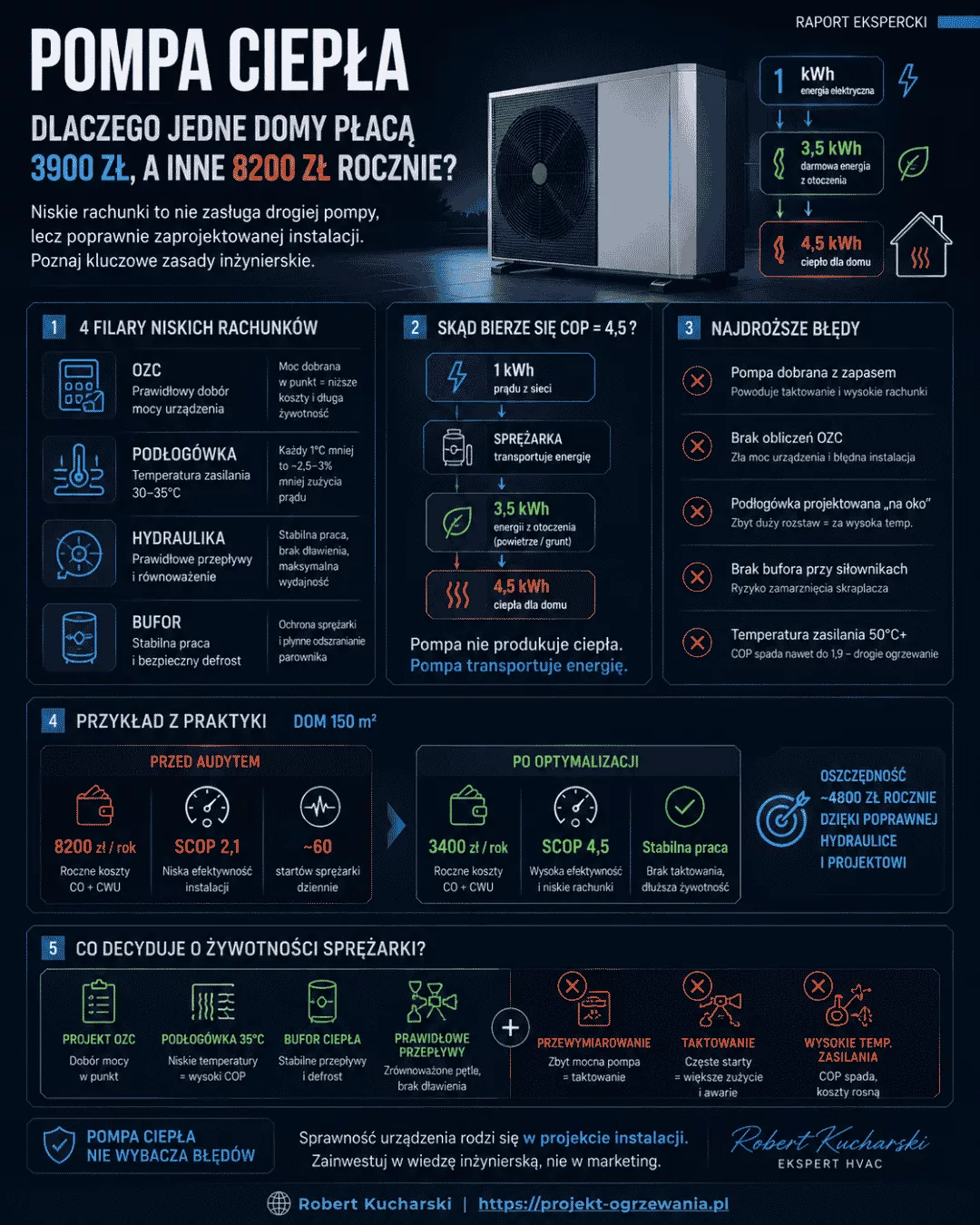

Raport Ekspercki: Pompa Ciepła w pigułce
- 4 Filary niskich rachunków w jednym miejscu.
- Lista najdroższych błędów do uniknięcia na budowie.
- Format idealny do wydruku (PDF A4) lub zapisu na telefonie.
Podsumowanie: Bezkompromisowa synergia technologii
Pompa ciepła to urządzenie, które nie wybacza błędów wykonawczych i projektowych. Kluczem do uzyskania niskich rachunków za prąd i bezawaryjnej pracy przez 20-25 lat nie jest marka samego urządzenia, lecz rygorystyczne podejście do hydrauliki całego systemu. Maksymalna efektywność energetyczna rodzi się na styku źródła ciepła i odbiornika – bez precyzyjnie przeliczonego projektu OZC, idealnie zbalansowanych pętli ogrzewania podłogowego o długości poniżej 100 m oraz właściwie dobranego bufora pełniącego funkcję sprzęgła, nawet najdroższa pompa ciepła stanie się drogim w utrzymaniu grzejnikiem elektrycznym.
Żywotność sprężarki
Roczne rachunki (COP)
Ryzyko zamrożenia wymiennika
Świadoma inwestycja to jedyna droga do sukcesu
Nie dopuść, by brak wiedzy instalatora kosztował Cię tysiące złotych. Świadoma inwestycja w inżynierię to fundament energooszczędnego domu. Odwiedź bazę wiedzy i ucz się na cudzych, a nie własnych błędach.
WEJDŹ DO STREFY EKSPERTA HVAC
Robert Kucharski
CEO & Główny ProjektantMasz wątpliwości? Skonsultuj swój problem techniczny.
Jako autor tego bloga pomagam inwestorom unikać kosztownych błędów. Jeśli nie wiesz, jak dobrać pompę ciepła lub masz problem z istniejącą instalacją – napisz do mnie. Chętnie podpowiem najlepsze rozwiązanie.
