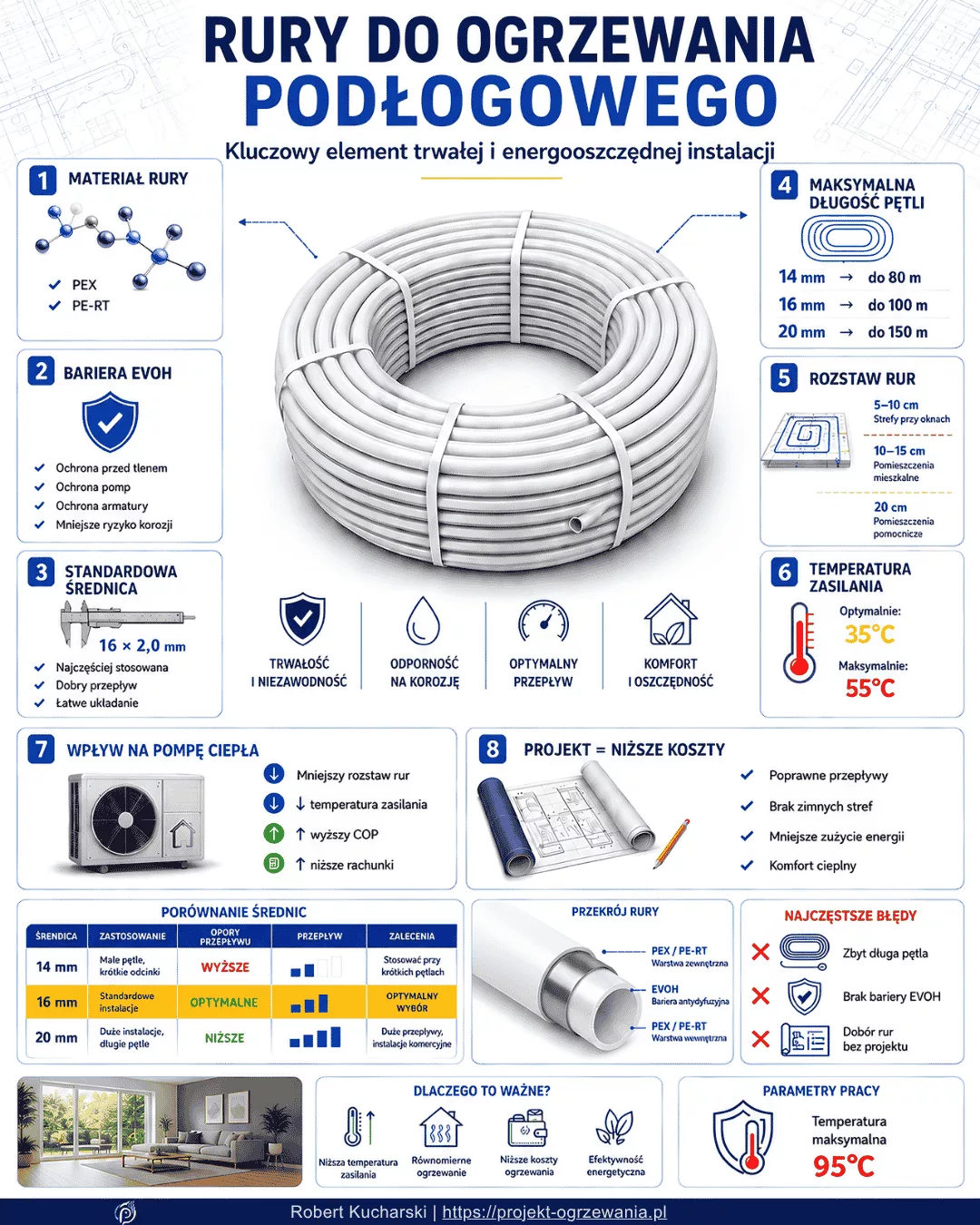

Rury do ogrzewania podłogowego – kompletny poradnik inżynierski
Wybór rury to decyzja na całe życie budynku. Instalacja najtańszego materiału „na oko” to tykająca bomba pod Twoją posadzką. Pęknięcia jastrychu, gigantyczne opory hydrauliczne i niedogrzane strefy to codzienność inwestorów, którzy zaufali przypadkowi zamiast matematyce.
Wodne ogrzewanie podłogowe to niskotemperaturowy system płaszczyznowy, w którym rury do ogrzewania podłogowego stanowią kluczowy element emisyjny, odpowiadający za dystrybucję energii termicznej w jastrychu betonowym lub anhydrytowym. Wybór odpowiedniego materiału, średnicy oraz gęstości ułożenia przewodów determinuje opór cieplny przegrody, sprawność hydrauliczną instalacji oraz końcowe koszty eksploatacji budynku. Prawidłowo zaprojektowana pętla grzewcza zapewnia równomierny rozkład temperatury powierzchniowej podłogi zgodnie z wymogami europejskich norm budowlanych.
Czego dowiesz się z tego poradnika?
Materiał i Bariera EVOH
Zrozumiesz różnice między polimerami PEX a PE-RT i dowiesz się, dlaczego blokada tlenowa jest krytyczna dla żywotności Twojej kotłowni.
Średnice Rur i Hydraulika
Czy rura 16×2.0 to zawsze dobry wybór? Zobacz, jak mniejszy przekrój wpływa na opory i drastycznie obciąża pompę obiegową.
Maksymalna Długość Pętli
Poznasz matematyczne limity długości obwodów. Przekroczenie 100 metrów to gwarancja „zimnych plam” na Twojej posadzce.
Gęstość Układania a COP
Zobaczysz bezpośredni związek między rozstawem rur (np. co 10 cm), temperaturą zasilania a miesięcznymi rachunkami za prąd dla pompy ciepła.
Jaki materiał na rury do ogrzewania podłogowego wybrać?
Wybór odpowiedniego polimeru rury grzewczej decyduje o jej elastyczności, wytrzymałości długookresowej oraz zachowaniu w przypadku mechanicznego załamania pętli na budowie.
Najlepszym wyborem do wodnych systemów płaszczyznowych są rury z usieciowanego polietylenu PEX lub polietylenu o podwyższonej odporności termicznej PE-RT. Zgodnie z normami europejskimi PN-EN ISO 15875 oraz PN-EN ISO 22391, oba te materiały muszą bezwzględnie posiadać klasyfikację klasy zastosowania 4, co kwalifikuje je do niskotemperaturowego ogrzewania podłogowego.
Rury PEX-a, PEX-b i PEX-c – różnice strukturalne
Materiały z grupy PEX różnią się od siebie technologią wytwarzania i mechanizmem wiązań poprzecznych łańcuchów polimerowych, co rzutuje bezpośrednio na promień gięcia i elastyczność przewodu:
- PEX-a (metoda nadtlenkowa Engel): Stopień usieciowania polimeru wynosi minimum 70%. Charakteryzuje się najwyższą elastycznością i pełną pamięcią termiczną. W przypadku przypadkowego załamania rury na budowie (tzw. „zaorania”), materiał można w pełni zregenerować poprzez miejscowe podgrzanie opalarką do momentu uzyskania transparentności struktury.
- PEX-b (metoda silanowa): Stopień usieciowania wynosi minimum 65%. Rura wykazuje wyższą sztywność i dużą odporność na uderzenia mechaniczne. Nie posiada jednak termicznej pamięci kształtu – załamany odcinek traci szczelność strukturalną i musi zostać bezwzględnie wycięty oraz połączony złączką zaprasowywaną.
- PEX-c (metoda radiacyjna): Stopień usieciowania polimeru wynosi minimum 60%. Proces sieciowania zachodzi w fazie stałej za pomocą strumienia elektronów. Przewody te posiadają uśrednione parametry elastyczności i są rzadziej stosowane w domowych instalacjach płaszczyznowych.
Rury PE-RT oraz PE-RT II generacji
Polietylen o podwyższonej odporności termicznej (PE-RT) nie podlega mechanicznemu procesowi usieciowania, a jego wytrzymałość opiera się na specyficznej strukturze kopolimeru oktenowego. Rury PE-RT Typ II oferują doskonałą elastyczność (zbliżoną do PEX-a) przy niższych kosztach produkcji. Ich długoterminowa stabilność ciśnieniowa w temperaturach roboczych rzędu 35-45°C jest w stu procentach wystarczająca dla nowoczesnych budynków współpracujących niskotemperaturowo z pompami ciepła.
Konieczność stosowania powłoki antydyfuzyjnej EVOH
Niezależnie od wybranego polimeru podstawowego, rura musi posiadać barierę antydyfuzyjną EVOH zgodną z rygorystyczną normą DIN 4726. Warstwa ta ogranicza przenikanie tlenu do wnętrza instalacji do poziomu poniżej 0,1 g/(m³·doba). Zapobiega to korozji tlenowej wymienników ciepła, wirników pomp i stalowych elementów armatury.
Porównanie parametrów technicznych rur grzewczych
Zestawienie kluczowych parametrów fizycznych i eksploatacyjnych najpopularniejszych typów przewodów stosowanych w instalacjach ogrzewania płaszczyznowego (dane z norm serii ISO).
Jaka jest maksymalna temperatura i ciśnienie pracy rur?
Przekroczenie norm temperaturowych to najszybsza droga do pęknięcia jastrychu i zniszczenia struktury polimeru. Przetestuj w symulatorze zachowanie podłogówki przy różnych parametrach kotłowni.
Symulator Zasilania
Optymalnie (Pompa Ciepła)
Idealna temperatura pracy. Bezpieczna dla wylewki, zapewnia równomierne oddawanie ciepła i długą żywotność rur.
Normatywne Limity Powierzchni Podłogi (Tmax)
Zgodnie z wymogami projektowymi, w instalacjach płaszczyznowych optymalna temperatura zasilania wynosi 35°C, a maksymalna dopuszczalna temperatura czynnika grzewczego wprowadzanego w jastrych nie może przekraczać 55°C. Wynika to wprost z ograniczeń fizjologicznych człowieka oraz obwarowań zawartych w normie PN-EN 1264.
Niedopuszczalne jest podawanie na pętle grzewcze parametrów właściwych dla instalacji grzejnikowych (np. 70/55°C). Takie błędy skutkują ogromnymi naprężeniami termicznymi, odspajaniem płytek, pękaniem jastrychu, zniszczeniem okładzin, a u użytkowników prowadzą do przegrzania stóp i problemów krążeniowych żylnych.
Wytrzymałość Rury: Temperatura i Ciśnienie
Maksymalna dopuszczalna temperatura robocza dla rur PEX i PE-RT w klasie 4 wynosi 70°C. Projektowa temperatura awaryjna (Tmal) to z kolei 95°C (przez łączny maksymalny czas 100 godzin w ciągu 50 lat eksploatacji, wg PN-EN ISO 15875-1). Standardowe ciśnienie robocze wynosi 6 bar lub 10 bar. Przekraczanie tych ram w sposób ciągły błyskawicznie przyspiesza proces starzenia termooksydacyjnego polimeru.
Jaka średnica rur do podłogówki jest optymalna?
Wybór średnicy bezpośrednio determinuje pojemność wodną instalacji oraz wymagany profil ciśnienia pompy obiegowej. Przełączaj średnice na panelu, aby zobaczyć różnice inżynieryjne.
Standardową średnicą stosowaną w budownictwie jednorodzinnym i wielorodzinnym jest 16 mm z grubością ścianki 2,0 mm (16×2,0), co zapewnia optymalny kompromis pomiędzy oporami hydraulicznymi a łatwością profilowania pętli na budowie.
Dla obiektów przemysłowych, hal magazynowych lub bardzo długich obiegów magistralnych stosuje się rury o średnicy 20 mm ze ścianką 2,0 mm lub 2,5 mm. Wybór średnicy bezpośrednio determinuje pojemność wodną instalacji oraz wymagany profil ciśnienia pompy obiegowej.
Pojemność wodna rury 16×2,0 wynosi dokładnie 0,113 litra na każdy metr bieżący. Dla porównania, rura 20×2,0 mieści w sobie 0,201 l/m. Zastosowanie rury o mniejszym przekroju (np. 14×2,0) drastycznie zwiększa jednostkowe straty ciśnienia (wyrażane w paskalach na metr – Pa/m), co przy stałym wydatku masowym pompy może doprowadzić do przekroczenia maksymalnej wysokości podnoszenia standardowych pomp obiegowych wbudowanych w urządzenia grzewcze (zazwyczaj 6 m lub 8 m słupa wody).
Jaka jest maksymalna długość jednej pętli ogrzewania podłogowego?
Przekroczenie maksymalnej długości rury generuje ogromne opory hydrauliczne. Uniemożliwia to wyregulowanie rotametrów na rozdzielaczu i prowadzi do powstawania tzw. zimnych plam.
Maksymalna długość pojedynczej pętli grzewczej dla rury o średnicy 16×2,0 mm wynosi 100 metrów, wliczając w to odcinki dobiegowe (podejścia od rozdzielacza do pomieszczenia). Dla rur o średnicy 20 mm limit ten wynosi 150 metrów, natomiast dla rur cienkościennych 14 mm nie należy przekraczać 80 metrów.
Przekroczenie tych długości generuje drastyczne opory hydrauliczne powyżej 20 kPa na jednej pętli, uniemożliwiając prawidłowe zrównoważenie instalacji na rotametrach rozdzielacza. Konsekwencją wykonania zbyt długiej pętli (np. 140 metrów na rurze 16 mm) jest zjawisko niedogrzania strefy powrotnej. Woda płynąca przez rurę oddaje ciepło zbyt wcześnie, a wychłodzony czynnik w końcowej części pętli nie jest w stanie pokryć strat ciepła pomieszczenia. Powoduje to powstawanie tzw. „zimnych plam” na podłodze.
Gdzie:
R to liniowy opór jednostkowy [Pa/m],
L to długość rury [m],
Z to opory miejscowe (łuki, zagięcia).
Jak gęsto rozkładać rury w podłogówce?
Wybór rozstawu (interwału) wpływa bezpośrednio na średnią temperaturę podłogi, moc grzewczą oraz ostateczny pobór prądu. Zobacz, jak zmieniają się parametry w zależności od wybranej gęstości.
Symulator Zużycia Materiału i Stref Grzewczych
Strefy brzegowe i centralne – klucz do balansu
Standardowy rozstaw rur grzewczych w strefach centralnych pomieszczeń mieszkalnych wynosi 10 cm lub 15 cm. W pomieszczeniach pomocniczych, takich jak garaże czy spiżarnie, z powodzeniem można zastosować rzadszy układ, np. 20 cm, co obniża koszty materiału bez strat dla komfortu użytkowego.
Kluczowe znaczenie ma strefa brzegowa (wzdłuż ścian zewnętrznych, przy oknach tarasowych i dużych przeszkleniach). Stosuje się tam maksymalne zagęszczenie (rozstaw 5 cm lub 10 cm) na szerokości pasma minimum 1 metra od przegrody. Ma to na celu skompensowanie zwiększonych lokalnych strat ciepła i zablokowanie zjawiska tzw. radiacji chłodu.
Wpływ rozstawu na sprawność Pompy Ciepła
Zmniejszenie rozstawu z 15 cm na 10 cm (decyzja podjęta w trakcie projektu) pozwala na obniżenie wymaganej temperatury zasilania czynnika o około 3-4°C przy zachowaniu identycznej wydajności cieplnej pokoju. To zjawisko bezpośrednio podnosi współczynnik sprawności COP o około 6-8% w skali roku.
Algorytm obliczeniowy: Jak dobrać ilość rury i przepływy?
W celu przeprowadzenia rzetelnego doboru inżynierskiego, należy zrealizować procedurę obliczeniową. Skorzystaj z poniższego interaktywnego kalkulatora, aby prześledzić ten proces na własnych parametrach.
Krok 1: Zapotrzebowanie na strumień ciepła
Krok 2: Obliczenie wymaganej długości rury
Krok 3: Przepływ masowy czynnika (m)
Krok 4: Przeliczenie na nastawę rotametru
Jak wybór rury wpływa na projekt i koszty ogrzewania?
Projektowanie instalacji płaszczyznowej to system naczyń połączonych. Zmiana jednego materiału na budowie bez przeliczeń inżynierskich niszczy całą hydraulikę układu.
Obciążenie hydrauliczne
Zbilansowane opory. Pompa pracuje w optymalnym punkcie pracy krzywej charakterystyki.
Odczyty z układu
- Zakładana Przewodność (λ) 0,43 W/(m·K)
- Temperatura zasilania 32°C (Optymalna)
- Opór pierścienia (Δp) 15 kPa
- Zużycie energii (Pompa) Niskie (~15W)
- Efekt w budynku (-20°C) Zapewniony komfort
Normy i obliczenia nie wybaczą modyfikacji
Każda decyzja materiałowa i geometryczna bezpośrednio modyfikuje obliczenia hydrauliczne w projekcie wykonawczym instalacji sanitarnej. Zmiana średnicy rury lub jej rozstawu bez weryfikacji w programie inżynieryjnym (zgodnym z normą PN-EN 1264) bezpowrotnie skutkuje rozbalansowaniem systemu.
Jeśli w projekcie założono rurę o wysokiej przewodności cieplnej (np. wielowarstwową z wkładką aluminiową, gdzie współczynnik λ = 0,43 W/(m·K)), zastąpienie jej produktem o gorszych parametrach termicznych bez jednoczesnego zagęszczenia rozstawu spowoduje drastyczne niedogrzanie budynku przy projektowych temperaturach zewnętrznych (np. -20°C dla III strefy klimatycznej Polski).
Dodatkowo, sumaryczny opór hydrauliczny najdłuższego obiegu (tzw. pierścień krytyczny) definiuje ścisłe wymagania wobec pompy obiegowej. Zwiększenie oporów poprzez niewłaściwy dobór rur (np. zastosowanie mniejszej średnicy na zbyt długiej pętli) wymusza stosowanie droższych pomp o wyższej wysokości podnoszenia i potęguje zużycie energii elektrycznej przez całe urządzenie grzewcze w trakcie sezonu.
Nie ryzykuj straty materiału i późniejszych kosztów ogrzewania
Instalacja ułożona „na wyczucie” to gwarancja wyższych rachunków za prąd dla pompy ciepła i chłodnych stref w salonie. Zainwestuj ułamek wartości materiałów w rzetelne obliczenia inżynierskie.
ZAMÓW PROFESJONALNY PROJEKT PODŁOGÓWKINajczęstsze błędy przy montażu ogrzewania podłogowego
Wybierz moduł z menu, aby zobaczyć mechanikę błędu oraz konsekwencje nieprzestrzegania norm inżynierskich na budowie.
Złamanie rury i zignorowanie uszkodzenia
Przekroczenie minimalnego promienia gięcia (5 x dn, czyli dla standardowej rury 16 mm promień wynosi 80 mm) powoduje przewężenie przekroju lub trwałe pęknięcie struktury polimeru.
Wlanie betonu na takie uszkodzenie skutkuje awarią i wyciekiem w okresie późniejszym pod wpływem wahań ciśnień roboczych. Osłabiona wytrzymałość rury to tykająca bomba.
Procedura Naprawcza
Złamany odcinek należy bezwzględnie usunąć lub zregenerować (tylko w przypadku PEX-a przy użyciu opalarki termo-kurczliwej).
Brak dylatacji strefowych i brzegowych
Zgodnie z wymogami normy PN-EN 1264-4, powierzchnia monolityczna jastrychu z rurami grzewczymi nie może przekraczać 40 m², a długość boku nie może być większa niż 8 metrów.
Brak taśmy brzegowej (o grubości minimum 8 mm) oraz profili dylatacyjnych na przejściach przez otwory drzwiowe powoduje niekontrolowane pękanie jastrychu wskutek rozszerzalności termicznej posadzki.
Rozwiązanie
Stosuj dylatacje progowe oraz wklejaj profile PVC w dużych pomieszczeniach, oddzielając niezależne płyty grzewcze.
Sztukowanie rur w wylewce
Łączenie rur za pomocą złączek skręcanych lub zaprasowywanych bezpośrednio wewnątrz warstwy wylewanej mieszanki to kategoryczny błąd w sztuce budowlanej.
Ukryte pod wylewką betonową złącza mechaniczne stanowią główny punkt powstawania nieszczelności i utraty ciśnienia w układzie zamkniętym.
Prawidłowy montaż
Każda pętla musi być jednolitym odcinkiem rury. Jedyne dozwolone łączenia mechaniczne mogą znajdować się nad poziomem posadzki (na belce rozdzielacza).
Zaniechanie próby ciśnieniowej przed zalaniem
Jastrych musi być wylewany wyłącznie w momencie, gdy instalacja znajduje się pod ciśnieniem probierczym wynoszącym minimum 6 bar (rekomendowane 8 bar według wytycznych PORT PC).
Pominięcie próby szczelności uniemożliwia natychmiastowe wykrycie ewentualnego przewiercenia lub uszkodzenia rury np. obcasem buta roboczego czy łopatą przez ekipy wylewkarzy.
Złota zasada
Zawsze pozostawiaj instalację naładowaną ciśnieniem powietrza lub wody (z manometrem na rozdzielaczu) na cały czas trwania prac posadzkarskich.
Układanie rur pod stałą zabudową meblową
Prowadzenie pętli grzewczych pod szafkami kuchennymi stojącymi bezpośrednio na gruncie, wyspami kuchennymi czy potężnymi szafami wnękowymi bez nóżek to marnowanie energii.
Masyw mebla blokuje wymianę ciepła drogą radiacji. Prowadzi to do lokalnego przegrzewania betonu, zmniejszenia efektywności grzewczej i nadmiernej straty energii oddawanej do gruntu.
Optymalizacja Projektu
Omijaj pętlami obszary stałej, głuchej zabudowy. Zostawiaj margines buforowy na ewentualne modyfikacje w aranżacji (min. 10 cm od obrysu mebli bez nóżek).
Robert KucharskiCEO portalu
Błąd przy doborze rury to awaria, którą zabetonujesz na dekady.
Wodne ogrzewanie podłogowe to niskotemperaturowy system płaszczyznowy, w którym rury stanowią kluczowy element emisyjny, odpowiadający za dystrybucję energii termicznej w jastrychu betonowym lub anhydrytowym. Wybór odpowiedniego materiału, średnicy oraz gęstości ułożenia przewodów determinuje opór cieplny przegrody, sprawność hydrauliczną instalacji oraz końcowe koszty eksploatacji budynku.
Trwałość ukryta w plastiku
Nawet najlepsze źródło ciepła zawiedzie, jeśli rury ulegną korozji elektrochemicznej. Omawiam różnice strukturalne (metoda nadtlenkowa, silanowa) i tłumaczę dlaczego bariera EVOH jest absolutnie niezbędna.
Matematyka oporów
Czy rura 16×2.0 zawsze wystarczy? Dowiesz się, jak pojemność wodna instalacji (tzw. zład) oraz jednostkowe straty ciśnienia wpływają na dobór parametrów pracy pompy obiegowej.
Koniec z zimnymi strefami
Prawidłowo zaprojektowana pętla grzewcza zapewnia równomierny rozkład temperatury, zgodny z europejskimi normami. Sprawdzimy optymalny rozstaw i limity długości obiegów grzewczych.
Szybki estymator materiałowy
Dla standardu rury 16×2.0*Wartości szacunkowe dla mieszanego rozstawu (średnio 8 mb/m²).
Case Study – Analiza rzeczywistego projektu wykonawczego
We wrześniu 2024 roku zrealizowałem audyt i korektę układu dla Inwestora budującego dom w okolicach Lublina. Zobacz, jak wyeliminowanie podejścia „na oko” uratowało portfel i komfort użytkowników.
Ryzykowny układ „na oko”
Pierwotny wykonawca zignorował projektowe obciążenie cieplne (OZC). Zaproponował uniwersalne rozwiązanie, które przy temperaturach projektowych dla woj. lubelskiego doprowadziłoby do niedogrzania budynku i degradacji instalacji.
- Jednolity rozstaw 20 cm w całym domu (brak uwzględnienia stref).
- Rura o bliżej nieokreślonych parametrach (brak pewności co do jakości).
- Brak zabezpieczenia: przewody bez bariery antydyfuzyjnej.
- Wymagana wysoka temperatura zasilania z kotłowni (ok. 47°C).
Precyzyjna zmiana geometrii
Moja interwencja polegała na kompletnym przeliczeniu hydrauliki. W pierwszej kolejności zastosowaliśmy markową rurę z barierą antydyfuzyjną EVOH (PEX-a 16×2,0 mm), chroniąc źródło ciepła.
- Salon: Przy oknie przesuwnym (HS 4,5 m) zastosowano strefę brzegową (szer. 1,2 m) z rozstawem 7,5 cm. Centrum salonu: 15 cm.
- Łazienki: Wymagane 24°C wewnątrz wymusiło zagęszczenie pętli do 10 cm.
- Podział: Wyznaczono 14 wyważonych pętli grzewczych.
- Hydraulika: Żadna pętla nie przekroczyła 88 metrów bieżących.
Ekonomia i komfort bosej stopy
Prawidłowe zaprojektowanie rozstawów bezpośrednio wpłynęło na pracę źródła ciepła. Pompa ciepła nie musi już pracować na wysokich parametrach, aby przepchnąć ciepło przez gruby jastrych.
- Spadek obliczeniowej temperatury zasilania z 47°C do 34°C.
- Znaczny wzrost sprawności urządzenia (zwiększony COP).
- Zmniejszenie zużycia energii elektrycznej przez sprężarkę pompy o 22% w skali roku.
- Zysk dla inwestora: Oszczędność rzędu 1450 PLN rocznie przy zachowaniu braku stref niedogrzanych.
Eksperckie FAQ – Konkretne odpowiedzi dla Inwestora
Projektowanie podłogówki to matematyka, nie zgadywanki. Poniżej odpowiadam na najczęstsze, skomplikowane pytania, które decydują o komforcie i kosztach ogrzewania Twojego domu.
Dla systemu emisji ciepła materiał wylewki nie dyskwalifikuje konkretnego typu rury. Zarówno PEX-a, jak i PE-RT Typ II doskonale współpracują z każdym rodzajem jastrychu (spełniają klasy wytrzymałości cieplnej). Różnica tkwi w przewodnictwie cieplnym samej masy.
Zoptymalizowanie układu polega na tym, by przy wylewce anhydrytowej (która szybko oddaje ciepło) odpowiednio wyregulować przepływy, by zapobiec tzw. taktowaniu kotła, co jest kluczowym elementem profesjonalnego projektu.
Nie zawsze. Gęstszy rozstaw (co 10 cm) faktycznie pozwala na znaczne obniżenie temperatury zasilania, co maksymalizuje współczynnik COP pompy ciepła, generując oszczędności rzędu kilkunastu procent na zużyciu energii.
Jednak decyzja o tym, czy ułożyć rury co 10 czy 15 cm, musi bazować na stratach ciepła. Ułożenie ich na siłę co 10 cm w dobrze izolowanym domu drastycznie zwiększa opory hydrauliczne pętli, wymuszając montaż większych, prądożernych pomp obiegowych.
Szacunkowe zużycie zależy od rozstawu. Dla standardowego rozstawu 15 cm zużywamy około 6,7 mb na 1 m². Dla 100 m² będzie to matematycznie 670 metrów, jednak należy dodać ok. 10-15% naddatku na odcinki dobiegowe do rozdzielacza i strefy brzegowe.
Najbezpieczniej przygotować się na zakup około 750-800 metrów rury. Aby nie strzelać w ciemno, polecam skorzystać z dokładnego kalkulatora ilości metrów rury, który uwzględnia różne strefy grzewcze.
Bez tej bariery mikroskopijne cząsteczki tlenu przenikają przez ściankę rury polietylenowej do wody instalacyjnej. Tworzy się wysoce korozyjne środowisko (woda mocno natleniona).
Dla nowoczesnych kotłów gazowych, posiadających wrażliwe aluminiowo-krzemowe lub stalowe wymienniki ciepła, oznacza to błyskawiczną korozję i odkładanie szlamu. Bariera antydyfuzyjna EVOH (najlepiej ułożona wewnątrz struktury rury) jest absolutnym gwarantem bezpieczeństwa układu kotłowni.
Przekroczenie maksymalnej długości (np. ponad 120 mb dla rury 16×2.0) wywołuje drastyczny opór hydrauliczny, z którym wbudowana pompa nie potrafi sobie poradzić. Koniec pętli staje się strefą tzw. „radiacji chłodu”.
Po zalaniu posadzki możliwości są mocno ograniczone. Konieczne jest maksymalne wyregulowanie rotametrów w rozdzielaczu (dławienie krótkich pętli, aby wymusić przepływ na najdłuższej), a często jedynym wyjściem pozostaje kosztowna modernizacja kotłowni polegająca na montażu sprzęgła i potężniejszej zewnętrznej pompy obiegowej z powodu zbyt długiej pętli.
Podsumowanie – Jakie rury do ogrzewania podłogowego gwarantują bezawaryjność?
"Rura zalana w 10 centymetrach betonu zostaje tam na dziesiątki lat. Próba oszczędności 50 groszy na metrze bieżącym instalacji to najdroższy i najbardziej destrukcyjny błąd, jaki możesz popełnić przy budowie domu."
Robert Kucharski | Specjalista HVACSymulator: Wpływ wyboru rury na układ hydrauliczny
Pełna ochrona antydyfuzyjna
Zastosowanie rury z certyfikowaną warstwą EVOH (wg normy DIN 4726) blokuje wnikanie tlenu. Zabezpiecza to drogie elementy mosiężne i stalowe przed korozją.
- Czysta woda kotłowa bez szlamu.
- Ochrona wirnika pompy obiegowej.
- Stałe opory hydrauliczne pętli przez 50 lat.
Niezbędne przy wylewkach betonowych (jastrychu), gdzie nie ma możliwości późniejszej naprawy rurociągu.
