Próba szczelności ogrzewania podłogowego – dlaczego to najważniejsze 24 godziny budowy?
Próba szczelności ogrzewania podłogowego to bezwzględnie obowiązkowa procedura techniczna, polegająca na poddaniu instalacji ciśnieniu próbnemu (najczęściej przyjmuje się wartość 6 bar). Jej nadrzędnym celem jest bezbłędne wykrycie najmniejszych nieszczelności w rurach wielowarstwowych, złączkach dociskowych oraz belkach rozdzielacza, zanim zostaną one trwale zakryte warstwą jastrychu podłogowego.
Jako instalator spotykam się z tym stale: zignorowanie tego etapu to najprostsza droga do technologicznej katastrofy budowlanej. Średni koszt kucia i naprawy po zalaniu betonem przekracza wartość samej instalacji o 300-500%. To jeden z najczęstszych błędów montażowych, którego skutki finansowe ponosi wyłącznie inwestor.
Wizualizacja stanu instalacji (Symulator ryzyka)
Test ciśnieniowy
6.0 Bar (24 godziny)
Status przed wylewką
100% Bezpieczeństwa
Ukryty wyciek
Zalanie izolacji EPS
Szacowany koszt naprawy
+300% (Demontaż podłogi)
Czym jest próba szczelności ogrzewania podłogowego i jakie są normy?
Próba szczelności ogrzewania podłogowego to rygorystyczny proces weryfikacji integralności hydraulicznej całego układu grzewczego. Jako inżynierowie bazujemy tu na twardych wytycznych, które jasno określa norma PN-EN 1264-4. Procedura ta daje 100% pewności, że pętle grzewcze, złączki oraz mosiężny lub nierdzewny rozdzielacz do podłogówki są wolne od wad materiałowych i instalacyjnych.
Test obciąża układ ciśnieniem minimum 1,3 razy większym niż przewidywane ciśnienie robocze. W budownictwie jednorodzinnym oznacza to test przy 0,6 MPa (6 bar). Próbę uznajemy za zdaną tylko wtedy, gdy po 24 godzinach spadek na manometrze nie przekroczył 0,2 bar (efekt naturalnego ułożenia i rozszerzenia rur), a instalacja jest bezwzględnie sucha. Zwieńczeniem prac jest protokół – Twój bilet do zachowania gwarancji na pompę ciepła i spokoju u ubezpieczyciela.
Symulator zachowania rur (Norma PN-EN 1264)
Przesuń suwak, aby zobaczyć fizyczne zachowanie ciśnienia w rurze PEX/PERT podczas pierwszych 24 godzin po nabiciu kompresorem lub pompą do 6 bar.
Jakie ciśnienie przy próbie szczelności podłogówki jest prawidłowe?
Zgodnie z surowymi wymaganiami technicznymi i zaleceniami kluczowych producentów systemów, ciśnienie próbne powinno wynosić 6 bar (0,6 MPa). Jest to absolutnie optymalna wartość, która pozwala z pełną skutecznością ujawnić wady ukryte rur wielowarstwowych PEX/AL/PEX oraz niedociśnięte fabrycznie złączki zaprasowywane, nie narażając jednocześnie konstrukcji rozdzielacza mosiężnego na trwałe uszkodzenie uszczelnień (o-ringów).
Złote zasady doboru ciśnienia w układzie:
Kliknij kartę, aby odkryć najważniejsze zasady i normy.
Podczas standardowej eksploatacji pompy ciepła lub kotła wynosi zwykle 1,5 – 2,5 bar.
Wymaga się minimum 1,3 x ciśnienie robocze, jednak w nowoczesnym budownictwie jednorodzinnym niepodważalnym standardem inżynieryjnym jest wbicie 6 bar.
Zastanawiasz się, czy rura wytrzyma? Większość markowych produktów charakteryzuje się wytrzymałością rozrywającą znacznie przekraczającą 20 bar (w temperaturze 20°C), dlatego wartość testowa jest w 100% bezpieczna.
Symulator Obciążenia Instalacji
Stan Układu
Układ nienapełniony. Przesuń suwak, aby wprowadzić ciśnienie.
Ile czasu powinna trwać próba szczelności?
Prawidłowo przeprowadzona próba szczelności ogrzewania podłogowego musi trwać minimum 24 godziny. Jest to czas niezbędny, aby upewnić się, że po napełnieniu instalacji wodą lub powietrzem, złączki i rury zareagowały na obciążenie ciśnieniowe bez żadnych wycieków.
Faza Stabilizacji (1-3 h)
Zjawisko fizyczne: Rury PEX ulegają naturalnemu rozszerzeniu, co objawia się pozornym spadkiem na manometrze (ok. 0,2 bar).
Faza Właściwa (do 24 h)
Po ewentualnym „dobiciu” ciśnienia i odpowietrzeniu, układ musi utrzymać zadany parametr do następnego dnia.
Symulator zachowania rur PEX
Przesuń suwak czasu. Ciśnienie wtłoczone do układu wynosi 6.0 bar. Obserwuj zjawisko stabilizacji.
Woda czy sprężone powietrze? Porównanie metod testowych
Choć norma PN-EN 1264 dopuszcza obie metody weryfikacji układu przed zalaniem jastrychem, wybór odpowiedniego medium zależy od warunków na budowie (przede wszystkim temperatury). Zobacz zestawienie kluczowych parametrów technicznych i wybierz metodę dopasowaną do Twojego harmonogramu prac. W przypadku mrozów rozważ napełnienie układu glikolem polipropylenowym.
Woda wodociągowa / Demineralizowana
6,0 bar przez równe 24 godziny
Bardzo wysoka (widoczna plama wody)
Tak (niezbędny glikol poniżej 0°C)
Wymagana. Plastikowa rura rozszerza się mechanicznie pod wpływem naporu cieczy.
Sprężone powietrze z kompresora / Azot
6,0 bar (lub wg specyfikacji rury) / 24h
Niska (niezbędna pianka detekcyjna)
Brak (idealne rozwiązanie na zimę)
Bardzo ważna! Spadek temperatury otoczenia w nocy spowoduje naturalny spadek ciśnienia gazu na manometrze.
Próba powietrzna – kiedy jest lepsza od wodnej?
Próbę powietrzną ("na sucho") wykonujemy głównie w okresie zimowym, gdy budynek znajduje się w stanie surowym, a zignorowanie temperatur grozi zamarznięciem wody w rurach przed ostatecznym wykonaniem jastrychu. Jest to procedura wymagająca sprzętu wyższej kalibracji.
Odpowiedni Sprzęt
Do testu używamy wydajnego kompresora bezolejowego oraz manometru o wysokiej klasie dokładności (klasa 1.0).
Prawa Fizyki
Ciśnienie gazu ściśle koreluje z temperaturą. Ochłodzenie budynku w nocy wpłynie na odczyt, co często mylone jest z nieszczelnością.
Wzór na korektę
Obowiązuje wzór: P2 = P1 · (T2 / T1). Parametry "T" muszą być przeliczone na absolutną skalę Kelwina.
Kalkulator Praw Fizyki: Temperatura vs Manometr
Test początkowy: 6.0 BARProcedura krok po kroku: Jak wykonać próbę szczelności wodą?
Jako inżynier HVAC z wieloletnim stażem, opracowałem żelazny algorytm, który stosuję podczas odbiorów w każdym projekcie. Zamiast chaotycznych działań, postępuj zgodnie z poniższą precyzyjną instrukcją metody mokrej.
Krok 1: Napełnianie instalacji
Podłączamy elastyczny wąż do zaworu spustowego zlokalizowanego na dolnej belce rozdzielacza. Napełniamy pętle wodą powoli i pojedynczo, aby fizycznie wypchnąć zalegające powietrze z rur. Ważne: Wszystkie rotametry (przepływomierze) muszą być w tej fazie całkowicie otwarte!
Krok 2: Odpowietrzanie
Po wstępnym napełnieniu wszystkich obwodów (np. 10 sekcji w standardowym domu 150 m²), przechodzimy do ręcznej deaeracji. Odpowietrzamy każdą z pętli osobno przy pomocy zaworów odpowietrzających zintegrowanych na górnej i dolnej belce rozdzielacza.
Krok 3: Podłączenie pompy
Na tym etapie odłączamy wąż wodociągowy i do zaworu serwisowego podłączamy specjalistyczną ręczną pompę kontrolną (np. sprawdzony sprzęt marki Rothenberger lub Rems). Pompa ta pozwoli nam na precyzyjne tłoczenie cieczy i zbudowanie odpowiedniego ciśnienia.
Krok 4: Wstępne dobicie ciśnienia
Za pomocą wajchy pompy podbijamy ciśnienie w układzie do 3 bar. Zatrzymujemy proces, czekamy około 30 minut i wzrokowo sprawdzamy wszystkie połączenia gwintowane i złączki przy rozdzielaczu. Szukamy wyroszeń (kropli wody).
Krok 5: Próba właściwa
Gdy mamy pewność, że główne przyłącza są suche, pompujemy dalej – zwiększamy ciśnienie aż do rygorystycznych 6 bar. Po osiągnięciu i ustabilizowaniu tej wartości bezwzględnie zamykamy zawory kulowe odcinające pompę od instalacji.
Krok 6: Monitoring (24h)
Zgodnie z fizyką tworzyw sztucznych, rury rozszerzą się. Dlatego po pierwszej godzinie kontrolnie "dobijamy" ciśnienie z powrotem do 6 bar (kompensacja rozprężenia rur PEX). Od tego momentu pozostawiamy cały układ w spokoju na równe 24 godziny.
Krok 7: Finalny odczyt
Po upływie doby ponownie podchodzimy do rozdzielacza i sprawdzamy manometr. Dopuszczalny jest naturalny spadek do poziomu 5,8 bar (0,2 bara różnicy). Jeśli ciśnienie się mieści w tej normie, a złączki są suche, wynik testu uznajemy za pozytywny!
Najczęstsze błędy podczas próby szczelności – lista ostrzegawcza
Nawet najlepiej zaprojektowana instalacja może zawieść, jeśli na etapie montażu i testów wdarły się zaniedbania. Oto najczęstsze pomyłki wykonawcze, które gwarantują problemy po wylaniu wylewki betonowej.
Brak kalibracji rur
Użycie rury PEX bez kalibratora ścina i niszczy delikatne o-ringi w złączkach rozdzielacza. To absolutnie najczęstsza przyczyna irytującego "pocenia się" belek. Więcej o poprawnym montażu przeczytasz w zestawieniu błędów.
Zbyt krótki czas testu
Wykonanie próby w zaledwie 30 minut. Pamiętaj, że niektóre nieszczelności (tzw. mikropęknięcia materiałowe) ujawniają się dopiero po kilku godzinach pracy pod stałym obciążeniem 6 barów.
Zalewanie bez ciśnienia
To błąd krytyczny! Instalacja podczas zalewania betonem MUSI być napełniona (min. 3 bar). Pusta rura zostanie spłaszczona przez masę wylewki, a uszkodzenia ujdą Twojej uwadze.
Użycie brudnej wody
Napełnianie układu wodą z zapiaszczonej studni potrafi w 10 minut zablokować i trwale uszkodzić rotametry w mosiężnym lub nierdzewnym rozdzielaczu.
Symulator Wylewki: Wpływ uderzeń na rurę PEX
Głos Inżyniera
"Beton wybacza wiele, ale nieszczelnej rury w podłogówce nigdy. Pominięcie 24-godzinnej próby szczelności przy 6 barach to najdroższy błąd, jaki możesz popełnić na etapie stanu surowego. Jeśli zalejesz nieszczelny układ mokrym jastrychem, koszty namierzania wycieku kamerą termowizyjną, kucia oraz suszenia posadzki przekroczą wartość całej instalacji grzewczej o kilkaset procent."
— Robert Kucharski, Inżynier HVAC Projekt-Ogrzewania.plPozorny wyciek, który o mało nie zatrzymał budowy
W lutym 2026 roku otrzymaliśmy telefon od zaniepokojonego Pana Dawida. Instalator zakończył układanie 130 m² instalacji, precyzyjnie przeliczając pojemność z kalkulatora napełniania podłogówki. Po wbiciu pompy na 6.0 barów i odczekaniu 2 godzin, manometr bezlitośnie wskazał 5.7 bara. Ekipa chciała zrywać styropian, szukając "dziury".
Jako inżynier prowadzący nadzór (Robert Kucharski), natychmiast poprosiłem o wstrzymanie prac. Znajomość fizyki tworzyw uchroniła inwestora przed kosztownym chaosem i niepotrzebnym poszukiwaniem wad instalacji. Sprawdź, co dokładnie zaszło na budowie:
Scenariusz Inwestora
"Spadek o 0,3 bara w dwie godziny oznacza, że mamy nieszczelność na złączkach lub uszkodzoną rurę! Musimy szukać plamy wody na styropianie."
Werdykt Inżyniera
Tworzywo sztuczne (PEX) poddane uderzeniu ciśnienia 6 bar po prostu "puchnie". Zwiększenie średnicy rury o ułamki milimetra powoduje spadek wskazań manometru.
FAQ – Próba szczelności ogrzewania podłogowego
Instalacja grzewcza rodzi wiele technicznych pytań. Poniżej zebrałem najczęstsze wątpliwości inwestorów i instalatorów, z którymi spotykam się na co dzień. Kliknij pytanie, aby poznać sprawdzoną, inżynierską odpowiedź.
Zdecydowanie nie. Wykonanie testu po zalaniu betonu mija się z prawami fizyki i logiką inżynierską. Nadrzędnym celem tej procedury jest wykrycie i usunięcie słabych punktów, gdy rury grzewcze są jeszcze całkowicie odsłonięte.
Po związaniu jastrychu, test potwierdzi jedynie, że system jest uszkodzony, ale nie pozwoli na zlokalizowanie nieszczelności bez użycia drogich kamer termowizyjnych. Naprawa w takim scenariuszu wymusza skuwanie betonu, co wiąże się z gigantycznymi kosztami.
Zatrzymaj test i natychmiast rozpocznij inspekcję. Taki ubytek to wyraźny sygnał alarmowy wskazujący na faktyczną nieszczelność, a nie naturalne rozszerzenie rur.
W pierwszej kolejności spryskaj wszystkie gwinty i złączki przy rozdzielaczu wodą z mydłem lub profesjonalnym sprayem detekcyjnym. Jeśli złącza są suche, błąd leży w obrębie wężownicy. Szukaj załamań rury, śladów po gwoździach lub upadku narzędzi na styropian.
Tak, to bezwzględny wymóg producentów. Znakomita większość marek HVAC wymaga dołączenia kopii protokołu odbiorczego bezpośrednio do karty gwarancyjnej jednostki centralnej.
Bez tego dokumentu, w przypadku awarii (np. pęknięcia wymiennika w pompie ciepła przez ciągłe dopełnianie układu twardą wodą z powodu ukrytej nieszczelności), autoryzowany serwis z dużym prawdopodobieństwem odrzuci Twoje roszczenie o bezpłatną naprawę.
Tak, ma ogromny, negatywny wpływ. Pęcherze powietrza, w przeciwieństwie do gęstej struktury cieczy, są silnie ściśliwe i podatne na zmiany termiczne otoczenia.
Nawet idealnie szczelna instalacja z zalegającym powietrzem będzie generować fałszywe, niestabilne odczyty manometru (często określane jako "pływające ciśnienie"). Dlatego rygorystyczne odpowietrzenie podłogówki sekcja po sekcji jest warunkiem rozpoczęcia testów.
Rury z tworzyw sztucznych (np. PEX/PERT) wykazują pamięć kształtu i naturalną elastyczność. Po nałożeniu agresywnego ciśnienia (6 bar) w pierwszych 2-3 godzinach rura minimalnie powiększa swoją objętość (puchnie). W efekcie manometr wskazuje spadek rzędu 0,2 – 0,3 bara.
To zjawisko samoistnie zanika (wykres staje się nieliniowy i wypłaszcza się). Jeśli jednak po kilkukrotnym wyrównaniu ciśnienia pompą, spadek powtarza się w sposób ciągły i liniowy (np. spada o 0,1 bara równo co 30 minut) – masz do czynienia z twardym wyciekiem.
Próba szczelności ogrzewania podłogowego to najważniejsze 24 godziny w całym procesie montażu systemu grzewczego. Beton wybacza wiele, ale nieszczelnej rury nigdy.
Absolutny spokój hydrauliczny
Wykonanie testu ciśnieniem 6 bar, udokumentowanie go rzetelnym protokołem i pozostawienie instalacji pod ciśnieniem na czas zalewania to standard, który oddziela profesjonalistów od amatorów.
Pamiętaj, że fundamentem sukcesu jest profesjonalny projekt ogrzewania podłogowego oparty na obliczeniach OZC. To on definiuje bezbłędny system.
Twoja podłoga ma grzać przez dekady
Nie pozwól, aby błędy montażowe zniszczyły Twój dom. Zbuduj swoją wiedzę, poznaj zaawansowane inżynierskie triki, tabele i normy, które uchronią Twój budżet przed katastrofą budowlaną.
PRZEJDŹ DO BAZY WIEDZY EKSKLUZYWNEJProtokół próby szczelności instalacji – pobierz darmowy wzór PDF
Słowa instalatora "panie, będzie trzymać" nie mają żadnej wartości prawnej. Prawidłowo wypełniony protokół próby ciśnieniowej to Twoja jedyna tarcza w przypadku awarii[cite: 1, 2]. Ubezpieczyciele bezwzględnie go wymagają przed wypłatą odszkodowania, a producenci uzależniają od niego gwarancję na sprzęt (np. wyliczając koszty ogrzewania i efektywność pompy ciepła). Poniżej przygotowałem dla Ciebie czysty formularz oraz autorski przykład dla inwestycji 200 m².
PROTOKÓŁ PRÓBY SZCZELNOŚCI
1. Dane ogólne instalacji[cite: 2]
3. Parametry próby[cite: 2]
PROTOKÓŁ PRÓBY SZCZELNOŚCI
1. Dane ogólne instalacji
3. Parametry próby

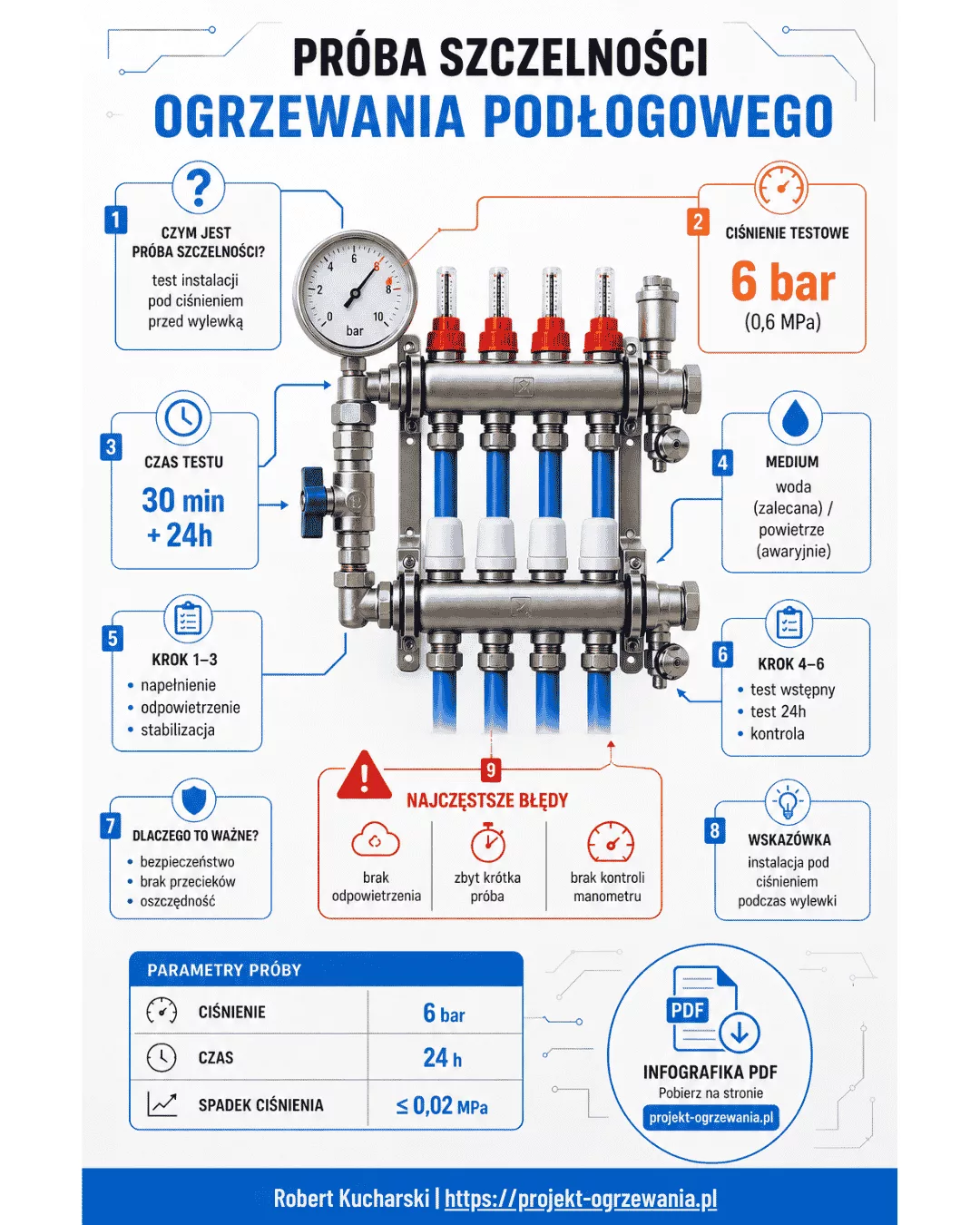

Próba szczelności w pigułce – Infografika
Skomplikowane normy inżynierskie przełożyłem na czytelny schemat wizualny. To idealna ściągawka, którą warto mieć na telefonie podczas odbioru prac lub wydrukować dla ekipy przed wylaniem posadzki. Zoptymalizuj układ weryfikując wcześniej długość pętli z kalkulatorem oraz odpowiedni rozstaw rur grzewczych.
- Lekki format WebP, idealny do otwarcia na placu budowy bez użycia transferu danych.
- Zawiera wizualny układ złączek, rozdzielacza i czytelny manometr.
- Wysoka rozdzielczość wektorowa bezstratna przy druku na formacie A4/A3.
- Świetny załącznik do dokumentacji projektowej lub dziennika budowy.
