Mosiądz czy stal nierdzewna? Najpierw parametry, później materiał
Materiał belki ma znaczenie, ale sam nie określa przepustowości, oporu, trwałości ani jakości całego rozdzielacza. Porównaj dwa konkretne modele przy tym samym wymaganym przepływie i sprawdź, których danych naprawdę potrzebujesz.

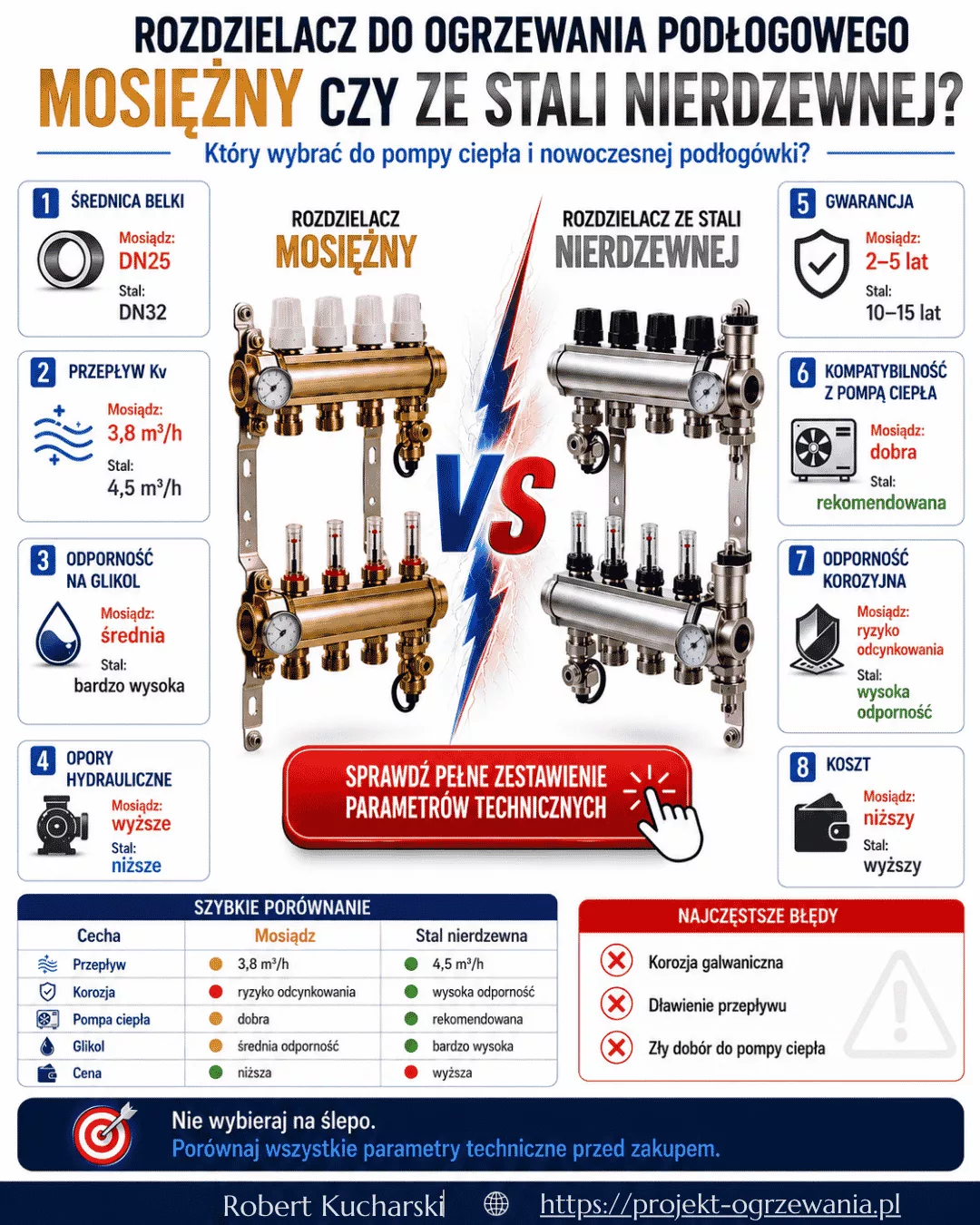

Rozdzielacz mosiężny czy ze stali nierdzewnej — szybka odpowiedź
Nie istnieje materiał, który automatycznie gwarantuje lepszą hydraulikę całej podłogówki. Dobrze udokumentowany rozdzielacz mosiężny może być lepszym wyborem od słabego modelu nierdzewnego, a sytuacja odwrotna jest równie możliwa.
Najpierw kwalifikujesz konkretny model, dopiero potem porównujesz materiał
Sprawdź oznaczenie stopu, rzeczywisty przekrój, charakterystykę przepływową, liczbę sekcji, zakres rotametrów, zgodność z medium, temperaturę, ciśnienie oraz dostępność części. Jeżeli karta produktu nie podaje parametrów potrzebnych do obliczeń, nazwa materiału nie uzupełnia brakujących danych.
Oblicz wymagany przepływ
Zsumuj przepływy pętli lub wyznacz przepływ z mocy i projektowej różnicy temperatur.
Porównaj konstrukcję
Użyj rzeczywistej średnicy wewnętrznej i deklarowanego oporu, a nie samego symbolu DN.
Sprawdź eksploatację
Liczą się medium, jakość wody, uszczelnienia, części zamienne, serwis i możliwość regulacji.
Źródło ciepła nie wybiera materiału. Pompa ciepła, kocioł gazowy albo kocioł na pellet wpływają na parametry pracy instalacji. Nie tworzą jednak zasady „pompa ciepła = stal nierdzewna”.
Dlaczego materiał rozdzielacza nie jest równoznaczny z jego jakością?
Rozdzielacz jest zespołem elementów. Belka może być wykonana bardzo dobrze, a ograniczeniem stanie się zawór, rotametr, króciec wejściowy, wkładka regulacyjna albo uszczelnienie. Dlatego porównanie samych korpusów nie opisuje kompletnej drogi przepływu.
Co może mieć dobry rozdzielacz mosiężny?
- udokumentowany stop i warunki pracy,
- duży rzeczywisty przekrój belki,
- niskie straty na kompletnej drodze przepływu,
- wymienne wkładki, rotametry oraz odpowietrzniki,
- części dostępne po kilku latach.
Co może ograniczać model nierdzewny?
- wąskie króćce lub armatura przyłączeniowa,
- brak informacji o rzeczywistym przekroju,
- niedostępne części zamienne,
- nieudokumentowana jakość spoin i pasywacji,
- rotametry o niedopasowanym zakresie.
Materiał belki pozostaje ważny, ale jest jednym z kryteriów. Szerszy poradnik o liczbie obwodów, wyposażeniu, montażu i regulacji znajdziesz w opracowaniu jak dobrać rozdzielacz do podłogówki.
Co rzeczywiście może zmieniać materiał belki?
Stop wpływa na sposób produkcji, zachowanie powierzchni, podatność na określone mechanizmy korozji oraz reakcję na warunki środowiskowe. Nie wolno jednak przenosić tych właściwości bezpośrednio na cały gotowy zespół.
Mechanizm korozji
Mosiądz może być podatny na odcynkowanie, a stal nierdzewna na korozję wżerową lub szczelinową w niekorzystnym środowisku.
Technologia produkcji
Odkuwka, odlew, profil i połączenia spawane tworzą inne miejsca wymagające kontroli jakości.
Stan powierzchni
Znaczenie mają czystość, powłoki, pasywacja, pozostałości produkcyjne i wykonanie gwintów.
Otoczenie szafki
Wilgoć, kondensacja i zanieczyszczenia zewnętrzne działają inaczej niż medium w zamkniętym obiegu.
„Nierdzewna” nie oznacza „niezniszczalna”. AISI 304 ma dobrą odporność w typowych warunkach, ale nie jest absolutnie odporna na każdy skład płynu, chlorki, kwaśne produkty degradacji ani błędy montażowe.
Czego nie można wywnioskować z napisu „mosiądz” albo „stal nierdzewna”?
| Parametr | Czy wynika z samego materiału? | Co trzeba sprawdzić? |
|---|---|---|
| Współczynnik Kv | Nie | Deklarację albo wykres straty ciśnienia dla tej samej drogi przepływu. |
| Średnica wewnętrzna | Nie | Rysunek techniczny lub wymiar podany przez dostawcę dokumentacji. |
| Maksymalna temperatura | Nie wprost | Ograniczenie kompletnego zespołu, zwłaszcza uszczelnień i rotametrów. |
| Zakres rotametru | Nie | Minimalny i maksymalny przepływ mierzalny na pojedynczej pętli. |
| Okres gwarancji | Nie | Warunki konkretnej oferty, wyłączenia i dostępność serwisu. |
| Wpływ na rachunki | Nie | Całą charakterystykę instalacji oraz punkt pracy pompy. |
Interaktywny analizator dwóch rozdzielaczy
Porównaj model A i model B przy identycznym przepływie projektowym. Narzędzie nie posiada ukrytych założeń „mosiądz = DN25” ani „stal = DN32”. Wartości liczbowe wpisujesz z dokumentacji konkretnych produktów.
Porównaj konstrukcję, a nie samą nazwę materiału
Najpierw określ wymagania instalacji. Następnie wprowadź parametry dwóch kandydatów. Wykres pokaże ich orientacyjne krzywe oporu przy tym samym przepływie.
Wynik porównania
Uzupełnij dane i uruchom analizę.
Model A
—Model B
—Krzywe spadku ciśnienia kandydatów
Model referencyjny oparty na wpisanym Kv: Δp = (V̇ / Kv)² × 100 kPa. Wartości mają sens wyłącznie wtedy, gdy Kv obu produktów opisuje tę samą drogę przepływu.
Po analizie pojawi się opis przecięcia przepływu projektowego z obiema krzywymi.
Diagnostyka decyzji
Najważniejsze różnice i informacje, których nie wolno pominąć przed zakupem.
Jak czytać wynik analizatora rozdzielaczy?
Narzędzie nie przyznaje punktów za sam napis „nierdzewny” ani nie odejmuje ich za mosiądz. Najpierw sprawdza warunki krytyczne, później kompletność danych, a dopiero na końcu pokazuje różnice hydrauliczne oraz eksploatacyjne.
Spełnia wymagania
Liczba sekcji, zakres rotametrów, temperatura, ciśnienie i medium są zgodne, a dane pozwalają wykonać porównanie.
Brak danych
Nie ma potwierdzenia stopu, kompatybilności, charakterystyki przepływowej albo części zamiennych. Nie oznacza to automatycznie złego produktu, lecz brak podstaw do decyzji.
Niezgodność
Kandydat ma za mało sekcji, zbyt niski zakres rotametrów albo dopuszczalne parametry niższe od wymagań instalacji.
Przepływ wymagany dla wody
Dla 8,5 kW i różnicy temperatur 5 K otrzymujemy około 1,46 m³/h. Do wyniku nie jest automatycznie doliczane 15% „strat przesyłowych”. Jeśli moc wpisana do narzędzia jest mocą, którą mają przekazać pętle, to przepływ powinien odpowiadać tej mocy oraz przyjętej różnicy temperatur.
Spadek ciśnienia wynikający z Kv
Obliczenie nie obejmuje pętli, magistrali, zaworów zewnętrznych, filtrów ani źródła ciepła. Dlatego wynik rozdzielacza nie jest jeszcze wymaganą wysokością podnoszenia pompy. Pełną zależność wyjaśnia kalkulator doboru pompy obiegowej do podłogówki.
Porównuj Kv tej samej drogi. Kv pojedynczej wkładki zaworowej nie może być porównywany z Kv kompletnego zespołu albo samego króćca przyłączeniowego. Jeżeli dokumentacja kandydatów definiuje parametry inaczej, wykres nie rozstrzyga porównania.
Rozdzielacz mosiężny: CW617N, CW602N DZR i jakość wykonania
Nazwa „mosiądz” obejmuje wiele stopów o różnym składzie i zachowaniu. Dlatego pierwszym krokiem nie jest oglądanie koloru korpusu, lecz znalezienie oznaczenia materiału i warunków, dla których producent dopuścił gotowy zespół.
CW617N
Stop powszechnie stosowany w elementach armatury. Samo oznaczenie nie potwierdza odporności całego rozdzielacza na każde medium ani nie określa jego przepustowości. Liczą się również geometria, proces produkcji, powierzchnia, uszczelnienia oraz jakość wody.
CW602N i oznaczenie DZR
Oznaczenie DZR odnosi się do zwiększonej odporności stopu na odcynkowanie w określonych warunkach. Nadal nie zastępuje deklaracji zgodności kompletnego produktu z medium używanym w instalacji.
Na co patrzeć poza oznaczeniem stopu?
- Czy oznaczenie materiału znajduje się w dokumentacji, a nie wyłącznie w opisie handlowym?
- Czy podano dopuszczalne pH, temperaturę, ciśnienie i rodzaj medium?
- Czy belka, zawory i króćce tworzą udokumentowaną kompletną drogę przepływu?
- Czy wkładki, rotametry, spusty i odpowietrzniki można wymienić?
- Czy gwinty i gniazda są wykonane bez porowatości, nadlewek i uszkodzeń?
- Czy warunki gwarancji opisują wymagania dotyczące wody instalacyjnej?
Masa nie jest uniwersalnym testem jakości. Cięższy korpus może mieć grubsze ścianki, ale nie dowodzi odpowiedniego stopu, przepustowości, jakości uszczelnień ani dostępności części. Nie stosuj granicy masy jako kryterium „oryginał albo podróbka”.
Rozdzielacz ze stali nierdzewnej AISI 304 czy AISI 316?
Stal nierdzewna chroni się dzięki warstwie pasywnej. Warstwa ta zapewnia wysoką odporność w typowych warunkach, lecz może zostać lokalnie naruszona przez niekorzystne środowisko, zabrudzenia, chlorki, szczeliny albo błędy obróbki.
AISI 304 / 1.4301
Popularny gatunek austenitycznej stali nierdzewnej. Może prawidłowo pracować w zamkniętej instalacji grzewczej, jeżeli gotowy rozdzielacz ma właściwie wykonane i oczyszczone powierzchnie, a medium spełnia wymagania całego systemu.
AISI 316 / 1.4401 lub 1.4404
Dodatek molibdenu zwiększa odporność na określone formy korozji w środowisku chlorkowym. Nie oznacza to jednak, że do każdej domowej podłogówki trzeba automatycznie wybierać 316.
Co sprawdzić w konstrukcji stalowej?
Spoiny i połączenia
Jakość wykonania, oczyszczenie i brak szczelin mogą mieć większe znaczenie niż połysk zewnętrznej powierzchni.
Pasywacja
Powierzchnia po produkcji powinna być przygotowana zgodnie z technologią przewidzianą dla wybranego gatunku.
Osprzęt
Uszczelnienia, rotametry, wkładki i korki mogą wyznaczać limit temperatury oraz trwałość kompletnego urządzenia.
Badania AISI 304 potwierdzają, że odporność nie jest absolutna i zależy od środowiska, dlatego w artykule nie będziemy używać określenia „całkowicie obojętna chemicznie”. Szczegóły mechanizmu korozji lokalnej opisuje publikacja naukowa dostępna w repozytorium NIH.
Odcynkowanie, korozja wżerowa i medium instalacyjne
Trwałość rozdzielacza zależy od całego środowiska pracy. W zamkniętym układzie trzeba uwzględnić skład wody, tlen, zanieczyszczenia po montażu, dodatki chemiczne, materiały innych elementów oraz ewentualne starzenie mieszaniny glikolu.
Odcynkowanie mosiądzu
To selektywne usuwanie cynku ze stopu. Podatność zależy od stopu, temperatury i chemii medium, a nie wyłącznie od obecności wody.
Korozja lokalna stali
W niekorzystnych warunkach chlorki oraz szczeliny mogą naruszać warstwę pasywną i inicjować lokalne uszkodzenia.
Dopływ tlenu
Częste uzupełnianie zładu, nieszczelności lub przewody bez właściwej bariery tlenowej zmieniają warunki korozyjne całego układu.
Woda zdemineralizowana nie jest magicznym zabezpieczeniem
Nie wystarczy zmierzyć twardości przed napełnieniem. Sposób przygotowania wody, późniejsze pH, przewodność i zastosowane dodatki muszą odpowiadać dokumentacji źródła, pomp, wymienników, rozdzielaczy oraz pozostałej armatury. Więcej znajdziesz w poradniku czym napełnić instalację ogrzewania podłogowego.
Glikol wymaga konkretnej deklaracji
Hasło „odporny na glikol” jest za mało precyzyjne. Trzeba znać rodzaj płynu, stężenie, zakres temperatur, inhibitory, wymagania dotyczące kontroli oraz kompatybilność uszczelnień. Glikol zmienia również właściwości hydrauliczne, dlatego przepływ należy przyjąć z projektu albo obliczyć z danych konkretnej mieszaniny. Zobacz także opracowanie glikol w ogrzewaniu podłogowym — fakty i mity.
Wpływ składu wody i rodzaju stopu na odcynkowanie omawiają badania udostępnione przez Virginia Tech.
Jaki rozdzielacz do podłogówki przy pompie ciepła?
Przy pompie ciepła szczególnie ważne są przepływ, stabilność hydrauliczna i warunki wymagane przez urządzenie. Nadal nie wynika z tego obowiązek stosowania jednej grupy materiałowej.
Pompa ciepła potrzebuje rozdzielacza o odpowiedniej charakterystyce, a nie określonym kolorze belki
Jeżeli model mosiężny i nierdzewny zapewniają wymagany przepływ przy akceptowalnej stracie ciśnienia, mają odpowiednie rotametry, zgodność z medium oraz serwis, oba mogą spełnić zadanie. Wybór rozstrzygają dane konkretnego produktu i koncepcja całego układu.
Co rzeczywiście jest krytyczne?
- suma projektowych przepływów wszystkich jednocześnie pracujących pętli,
- minimalny przepływ wymagany przez pompę ciepła,
- opór obwodu krytycznego wraz z dobiegami,
- opór magistrali, zaworów, filtrów i rozdzielacza,
- sposób regulacji oraz możliwość zamykania obwodów przez automatykę,
- punkt pracy pompy obiegowej w realnej instalacji.
Niższy opór jednego elementu nie obniża automatycznie temperatury zasilania. Temperaturę potrzebną podłodze wyznaczają obciążenie cieplne, powierzchnia czynna, konstrukcja i okładzina. Rozdzielacz ma dostarczyć obliczony przepływ, a nie zmieniać charakterystykę cieplną posadzki.
Przepływ, współczynnik Kv i średnica wewnętrzna rozdzielacza
Te parametry opisują inne aspekty pracy. Ich mieszanie prowadzi do błędnych wniosków, zwłaszcza gdy symbol DN jest traktowany jak dokładny wymiar kanału.
Przepływ
Ilość medium potrzebna do przeniesienia obliczonej mocy przy przyjętej różnicy temperatur.
Współczynnik Kv
Opisuje przepływ przy spadku ciśnienia 1 bar w zdefiniowanych warunkach. Musi dotyczyć właściwej drogi.
Średnica wewnętrzna
Pozwala orientacyjnie policzyć prędkość w określonym przekroju. Nie jest automatycznie równa DN.
Prędkość w przekroju belki
Wynik opisuje wybrany przekrój. Kompletna belka ma zmienny przepływ wzdłuż długości, ponieważ kolejne odgałęzienia odbierają część strumienia. Dlatego pojedyncza prędkość nie zastępuje charakterystyki całego urządzenia.
Magistrala zasilająca jest osobnym zadaniem
Nawet bardzo dobry rozdzielacz nie pomoże, jeśli rura między źródłem a szafką jest za mała. Jej dobór możesz sprawdzić w osobnym narzędziu: jaka średnica rury zasilającej rozdzielacz.
Rotametry i równoważenie hydrauliczne rozdzielacza
Zakres przepływomierza powinien obejmować rzeczywiste przepływy pętli i umożliwiać czytelne ustawienie wartości. Maksymalny przepływ całego rozdzielacza nie mówi, czy rotametr pokaże prawidłowo 0,7 albo 2,4 l/min na konkretnym obwodzie.
Za szeroki zakres
Jeżeli większość pętli pracuje blisko dolnej granicy skali, odczyt i precyzyjna nastawa mogą być trudniejsze. To problem doboru elementu pomiarowego, a nie materiału belki.
Za wąski zakres
Jeżeli wymagana pętla przekracza maksimum rotametru, nie wolno przyjmować, że „jakoś popłynie”. Trzeba zmienić koncepcję albo zastosować właściwy osprzęt.
Rozdzielacz nie wyrównuje pętli sam
Przepływy powinny wynikać z mocy poszczególnych pomieszczeń i parametrów pracy. Następnie ustawia się je na przepływomierzach, sprawdza temperatury i weryfikuje pracę układu. Szczegółową procedurę znajdziesz w artykule jak odczytać i ustawić rotametr.
Brudny rotametr nie dowodzi, że belka jest zła. Osady mogą pochodzić z całej instalacji: pozostałości montażowych, produktów korozji innych elementów, niewłaściwego płukania albo medium. Diagnozę trzeba prowadzić dla całego zładu.
Zawory, wkładki i automatyka na rozdzielaczu
Stabilna praca siłownika zależy od zgodności gwintu, skoku, siły zamykania, typu normalnie zamkniętego lub otwartego oraz charakterystyki wkładki. Materiał belki nie gwarantuje kompatybilności automatyki.
Gwint i adapter
Sprawdź standard połączenia siłownika z wkładką oraz możliwość zastosowania właściwego adaptera.
Skok zaworu
Napęd musi w pełni otwierać i zamykać wkładkę bez trwałego przeciążenia trzpienia.
Przepływ minimalny
Zamykanie pętli nie może naruszać wymagań źródła ani pompy obiegowej.
Budowę napędu, napięcie, czas otwarcia i zasady montażu opisuje poradnik siłowniki termoelektryczne na rozdzielaczach.
Automatyka nie naprawia równoważenia. Jeżeli przepływy bazowe są przypadkowe, termostaty jedynie okresowo zamykają źle wyregulowane obwody. Najpierw uruchamia się hydraulikę, później ocenia regulację strefową.
Części zamienne, gwarancja i serwis rozdzielacza
Belka często pozostaje szczelna, a po latach wymiany wymaga rotametr, odpowietrznik, wkładka zaworowa albo uszczelnienie. Dlatego dostępność osprzętu może mieć większe znaczenie ekonomiczne niż niewielka różnica ceny zakupu.
Co powinno być wymienne?
- przepływomierze i ich uszczelnienia,
- wkładki zaworowe pod siłowniki,
- odpowietrzniki oraz zawory spustowe,
- termometry, korki i uszczelnienia przyłączy,
- uchwyty oraz elementy montażowe.
Co sprawdzić w gwarancji?
- czy dotyczy całego zestawu czy tylko korpusu,
- jakie parametry medium są wymagane,
- czy potrzebny jest protokół płukania i napełnienia,
- jak traktowane są glikol i dodatki chemiczne,
- czy części będą dostępne po zakończeniu gwarancji.
Regularna kontrola nie oznacza corocznego rozbierania urządzenia. Zakres czynności powinien wynikać z objawów, dokumentacji i historii instalacji. Zobacz także jak często serwisować ogrzewanie podłogowe.
Tabela parametrów: rozdzielacz mosiężny a nierdzewny
Poniższa tabela nie wskazuje automatycznego zwycięzcy. Pokazuje, które dane trzeba przepisać z dwóch ofert, aby porównanie dotyczyło rzeczywistych produktów.
| Kryterium | Model mosiężny | Model nierdzewny | Jak oceniać? |
|---|---|---|---|
| Dokładny materiał | CW617N, CW602N DZR albo inny stop | AISI 304, 316 albo inny gatunek | Wymagaj jednoznacznego oznaczenia w dokumentacji. |
| Liczba sekcji | Wartość konkretnego zestawu | Wartość konkretnego zestawu | Musi odpowiadać liczbie pętli przewidzianych w projekcie. |
| Rzeczywisty przekrój | Z rysunku technicznego | Z rysunku technicznego | Nie zastępuj średnicy wewnętrznej oznaczeniem DN. |
| Kv / charakterystyka Δp | Dane konkretnej drogi | Dane tej samej drogi | Policz stratę przy wymaganym przepływie, nie przy przepływie przypadkowym. |
| Rotametry | Zakres min.–maks. | Zakres min.–maks. | Porównaj z przepływem najbardziej wymagającej pętli. |
| Medium | Potwierdzenie dla wody lub glikolu | Potwierdzenie dla wody lub glikolu | Sprawdź gotowy zespół razem z uszczelnieniami. |
| Temperatura i ciśnienie | Wartości zestawu | Wartości zestawu | Limit może wynikać z osprzętu, nie z samego korpusu. |
| Serwis | Lista wymiennych części | Lista wymiennych części | Sprawdź dostępność, oznaczenia i sposób wymiany. |
| Cena | Cena kompletnego zestawu | Cena kompletnego zestawu | Porównuj identyczne wyposażenie i liczbę sekcji. |
Nie porównuj belki z kompletnym zestawem. Jedna oferta może obejmować uchwyty, zawory odcinające, odpowietrzniki i spusty, a druga wyłącznie dwie belki. Różnica ceny bez identycznego zakresu niczego nie rozstrzyga.
Najczęstsze błędy przy wyborze rozdzielacza
Wybór wyłącznie po materiale
Stal albo mosiądz zastępują sprawdzenie przepływu, wyposażenia i dokumentacji.
Utożsamienie DN z przekrojem
Nominalne oznaczenie jest używane jak dokładna średnica wewnętrzna do obliczenia prędkości.
Porównanie różnych Kv
Wartość zaworu jednego produktu jest zestawiana z charakterystyką całego zespołu drugiego.
Brak obliczonego przepływu
Rozdzielacz kupuje się przed wyznaczeniem mocy pętli oraz przepływów projektowych.
Za mało sekcji
Pomieszczenia są później łączone w przypadkowe długie obwody, aby dopasować instalację do zakupionej belki.
Niewłaściwe rotametry
Skala nie obejmuje wymaganego przepływu albo pracuje przy samej dolnej granicy.
Założenie pełnej odporności
Napis „nierdzewny” albo „DZR” jest traktowany jak zgodność z każdym glikolem i każdą wodą.
Brak części zamiennych
Niska cena zakupu wygrywa z możliwością wymiany rotametru lub wkładki po kilku latach.
Ignorowanie magistrali
Problem przepływu przypisuje się rozdzielaczowi, mimo że ograniczeniem jest rura zasilająca.
Obietnica oszczędności
Z niewielkiej różnicy oporu wyprowadza się nieudokumentowany wzrost COP lub roczny zwrot.
Checklista: jak porównać dwa rozdzielacze krok po kroku?
Kolejność ma znaczenie. Najpierw określasz wymagania instalacji, a dopiero później kwalifikujesz produkty. Kupiony wcześniej rozdzielacz nie powinien narzucać liczby ani geometrii pętli.
Wyznacz liczbę pętli
Policz obwody wynikające z geometrii, rozstawu, długości oraz podziału pomieszczeń. Dodaj dobieg od szafki do pola grzejnego.
Zapisz przepływy projektowe
Zsumuj przepływy jednocześnie czynnych pętli i wskaż największy przepływ pojedynczego obwodu.
Zdefiniuj medium i parametry graniczne
Określ wodę albo konkretną mieszaninę, maksymalną temperaturę oraz ciśnienie robocze.
Zbierz porównywalne dane produktów
Sprawdź stop, rzeczywisty przekrój, Kv tej samej drogi, rotametry, temperaturę i ciśnienie.
Policz straty w punkcie projektowym
Porównaj oba modele przy identycznym przepływie. Nie wybieraj punktów, które korzystniej wyglądają na różnych wykresach.
Sprawdź automatykę i serwis
Zweryfikuj wkładki, siłowniki, części zamienne, gwarancję i możliwość obsługi bez wymiany całej belki.
Porównaj identyczny zakres ceny
Zestaw komplet z kompletem: tę samą liczbę sekcji, zawory, spusty, odpowietrzniki, uchwyty i wyposażenie.
FAQ: rozdzielacz mosiężny czy ze stali nierdzewnej?
Czy rozdzielacz nierdzewny jest zawsze lepszy od mosiężnego?
Nie. O wyniku decydują parametry konkretnego zespołu: liczba sekcji, przekrój, charakterystyka przepływowa, rotametry, medium, uszczelnienia, części i dokumentacja. Materiał jest ważnym, ale nie jedynym kryterium.
Czy do pompy ciepła trzeba stosować rozdzielacz ze stali nierdzewnej?
Nie ma takiej ogólnej zasady. Rozdzielacz musi obsłużyć obliczony przepływ przy akceptowalnej stracie ciśnienia oraz współpracować z wymaganiami źródła. Może to spełnić odpowiedni model mosiężny albo nierdzewny.
Czy mosiądz CW602N DZR jest lepszy od CW617N?
Oznaczenie DZR wskazuje zwiększoną odporność stopu na odcynkowanie w określonych warunkach. Nie przesądza jednak o przepustowości, jakości osprzętu ani zgodności kompletnego produktu z każdym medium.
Czy AISI 304 jest całkowicie odporna na glikol?
Nie można tego stwierdzić bez danych konkretnej mieszaniny oraz gotowego urządzenia. Liczą się rodzaj i stężenie glikolu, inhibitory, temperatura, pH, zanieczyszczenia, uszczelnienia i wymagania eksploatacyjne.
Jaki współczynnik Kv powinien mieć rozdzielacz?
Nie istnieje jedna wartość właściwa dla wszystkich instalacji. Kv trzeba odnieść do wymaganego przepływu i dopuszczalnej straty ciśnienia. Koniecznie sprawdź też, którego elementu lub której drogi dotyczy wartość podana w dokumentacji.
Czy rozdzielacz DN32 zawsze ma mniejszy opór niż DN25?
Nie zawsze. Większy rzeczywisty przekrój zwykle zmniejsza prędkość, ale o oporze kompletnego produktu mogą decydować zawory, rotametry, przyłącza i lokalne przewężenia. DN nie jest dokładną średnicą wewnętrzną.
Czy materiał rozdzielacza wpływa na rachunki za ogrzewanie?
Nie bezpośrednio. Znaczenie może mieć rzeczywista strata ciśnienia konkretnego modelu i wynikający z niej punkt pracy pompy. Z samego materiału nie można obliczyć oszczędności energii, wzrostu COP ani czasu zwrotu.
Ile sekcji powinien mieć rozdzielacz?
Tyle, ile pętli wynika z projektu danej kondygnacji lub strefy. Liczba obwodów zależy od powierzchni czynnej, rozstawu, długości rur, dobiegów, hydrauliki i podziału pomieszczeń.
Jaki zakres rotametrów jest najlepszy?
Taki, który obejmuje przepływy wszystkich pętli i pozwala czytelnie ustawić wartości projektowe. Nie powinien być ani niższy od najbardziej wymagającego obwodu, ani niepotrzebnie szeroki względem typowych nastaw.
Co sprawdzić przed zakupem rozdzielacza?
Liczbę sekcji, oznaczenie materiału, przekrój, Kv lub wykres Δp, zakres rotametrów, medium, temperaturę, ciśnienie, kompatybilność siłowników, wymienność części, gwarancję i kompletny zakres zestawu.
Źródła techniczne wykorzystane w opracowaniu
Źródła nie wskazują marki ani produktu. Służą do wyjaśnienia zakresu projektowania instalacji płaszczyznowych oraz zależności między materiałem i środowiskiem korozyjnym.
Metodyka projektowania zapewniająca wymaganą wydajność systemu grzewczego lub chłodzącego.
Zakres obejmuje konstrukcję, montaż, próbę, uruchomienie i równoważenie. Norma nie tworzy zasady wyboru materiału belki według źródła ciepła.
Praca naukowa pokazująca, że podatność zależy od stopu oraz warunków środowiska.
Źródło potwierdzające, że odporność stali nierdzewnej nie jest absolutna i zależy od warunków.
Opracowanie opisujące m.in. wpływ molibdenu na odporność na korozję wżerową i szczelinową w środowisku chlorkowym.
Robert Kucharski
CEO & Główny ProjektantMasz wątpliwości? Skonsultuj swój problem techniczny.
Jako autor tego bloga pomagam inwestorom unikać kosztownych błędów. Jeśli nie wiesz, jak dobrać pompę ciepła lub masz problem z istniejącą instalacją – napisz do mnie. Chętnie podpowiem najlepsze rozwiązanie.
Świetny materiał! Właśnie stoję przed wyborem rozdzielacza i zastanawiałem się, czy warto dopłacić do wersji ze stali nierdzewnej. Dzięki temu artykułowi wiem już, jakie są różnice w trwałości, odporności i ewentualnych problemach z korozją. Dobrze, że ktoś to w końcu opisał jasno i konkretnie, bez marketingowego bełkotu. Dzięki!
Możliwość komentowania została wyłączona.
