Sprawdź, kiedy właściwa będzie przygotowana woda, kiedy realne ryzyko zamarznięcia uzasadnia płyn niezamarzający i jak właściwości medium zmieniają wymagany przepływ.

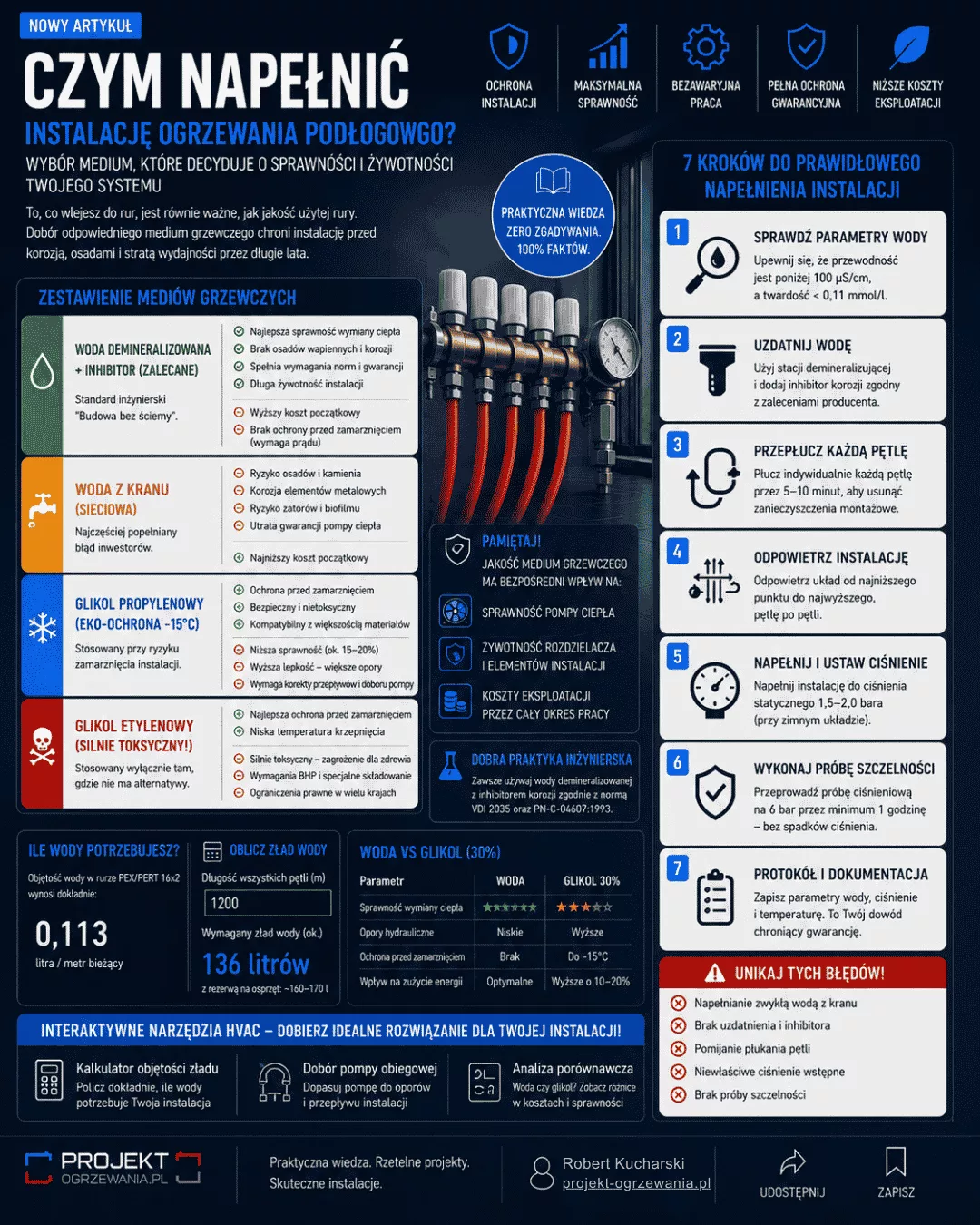

Czym napełnić instalację ogrzewania podłogowego?
W zamkniętej instalacji, która nie jest narażona na zamarznięcie, podstawowym medium jest zwykle odpowiednio przygotowana woda. Jej parametry muszą odpowiadać wymaganiom źródła ciepła, wymiennika, rur, armatury i pozostałych elementów. Nie oznacza to automatycznie ani surowej kranówki, ani zawsze wody całkowicie zdemineralizowanej z inhibitorem.
Jeżeli część układu może zamarznąć, rozważa się dopuszczony przez producentów płyn niezamarzający albo separację zagrożonego obiegu. Decyzję podejmuje się dla całej instalacji, nie tylko dla rur w podłodze.
Nie używaj samochodowego płynu chłodniczego. Pakiet dodatków, lepkość, kompatybilność materiałowa i wymagania serwisowe muszą być przeznaczone do konkretnego typu instalacji grzewczej.
Co naprawdę decyduje o wyborze medium?
Pytanie „woda czy glikol?” jest ostatnim etapem, a nie punktem wyjścia. Najpierw trzeba rozpoznać warunki pracy i ograniczenia wszystkich urządzeń.
Ryzyko zamarznięcia
Czy przewody, wymiennik lub jednostka zewnętrzna mogą pozostać bez zasilania podczas mrozu?
Wymagania urządzeń
Czy źródło ciepła dopuszcza dane medium, stężenie i dodatki? Czy wymaga określonej jakości wody?
Skład instalacji
Znaczenie mają metale, elastomery, pompy, odpowietrzniki, naczynie i wcześniejsze medium.
Przepływ i opory
Gęstość, ciepło właściwe i lepkość wpływają na przepływ, straty ciśnienia i pracę pompy.
Wniosek projektowy: rodzaj budynku lub sama nazwa źródła ciepła nie wyznacza medium. Układ bez ryzyka mrozu nie zyskuje automatycznie na zalaniu płynem niezamarzającym.
Czy można nalać wodę z kranu do podłogówki?
Nie da się uczciwie odpowiedzieć bez analizy wody i dokumentacji urządzeń. Woda wodociągowa może mieć parametry akceptowalne dla jednego układu, a nieakceptowalne dla innego. Twardość, przewodność, pH, chlorki, siarczany i zawartość tlenu oddziałują z temperaturą, materiałami oraz częstotliwością uzupełniania.
Kiedy nie zgadywać?
Przy braku wyników analizy, mieszanych materiałach, drogim wymienniku lub szczególnych wymaganiach gwarancyjnych.
Co pogarsza sytuację?
Ciągłe dopuszczanie świeżej wody wnosi tlen i sole. Ubytek trzeba znaleźć, a nie rutynowo maskować dolewaniem.
Co zachować?
Wynik badania, kartę medium, ilość napełnienia, datę, pH i przewodność po stabilizacji układu.
Zmiękczanie, demineralizacja czy inne przygotowanie wody?
Zmiękczenie i demineralizacja nie są tym samym. Zmiękczacz wymienia część jonów odpowiedzialnych za twardość, natomiast demineralizacja szerzej obniża zawartość soli. Sam niski odczyt przewodności nie dowodzi jeszcze, że medium jest właściwe dla każdego układu i nie oznacza „wody bez tlenu”.
| Rozwiązanie | Co zmienia | Czego nie rozstrzyga | Jak podejść |
|---|---|---|---|
| Woda wodociągowa | Brak dodatkowej obróbki | Czy jej skład mieści się w wymaganiach układu | Porównać analizę z dokumentacją |
| Woda zmiękczona | Ogranicza twardość | Zawartości wszystkich soli i zgodności materiałowej | Stosować tylko w wymaganym zakresie |
| Woda zdemineralizowana | Obniża zawartość rozpuszczonych soli | pH po kontakcie z instalacją, tlenu i potrzeby dodatków | Kondycjonować i kontrolować według wymagań |
Wytyczne dotyczące ograniczania osadów i korozji trzeba stosować jako całość, a nie sprowadzać do jednej uniwersalnej liczby przewodności.
Czy inhibitor korozji jest zawsze potrzebny?
Nie. Potrzeba dodatku zależy od koncepcji przygotowania wody, materiałów, zaleceń urządzeń i stanu istniejącej instalacji. Inhibitor musi być kompatybilny z całym układem, zastosowany w prawidłowym stężeniu i później kontrolowany. Nie zastępuje usunięcia nieszczelności, płukania ani prawidłowego odpowietrzenia.
Nie mieszaj preparatów „na próbę”. Jeżeli nie wiadomo, czym zalano starszą instalację, najpierw identyfikuje się medium lub planuje kontrolowane opróżnienie, płukanie i ponowne napełnienie zgodnie z procedurą.
Kwalifikator medium i analizator wpływu na przepływ
Narzędzie porządkuje decyzję i porównuje przepływ wody z przepływem medium o wpisanych parametrach. Nie dobiera produktu i nie zastępuje wymagań producenta ani obliczeń hydraulicznych.
Oceń drogę wyboru i punkt hydrauliczny
Najpierw opisz ryzyko oraz dokumentację, następnie wpisz dane cieplne i właściwości rozważanego medium.
Pola z właściwościami płynu powinny pochodzić z jego karty technicznej dla rozpatrywanej temperatury i stężenia.
—
—
Przepływ a różnica temperatur
Krzywe pokazują przepływ potrzebny do przeniesienia wpisanej mocy. Nie są charakterystyką pompy.
Minimalny protokół napełnienia
Wynik ma sens tylko razem z zapisem danych wejściowych i pomiarów.
—
—
—
Model oblicza przepływ z bilansu ciepła. Nie wyznacza strat ciśnienia, doboru pompy, trwałości płynu ani zgodności chemicznej.
Medium zmienia hydraulikę całej instalacji
Analizator nie zna rzeczywistych wymagań źródła ciepła, materiałów i uszczelnień, wyniku badania wody, medium pozostałego w instalacji, oporu krytycznej pętli ani charakterystyki pompy. Jeżeli płyn niezamarzający ma być częścią rozwiązania, trzeba uwzględnić go w obliczeniach przepływów i strat ciśnienia.
Zamów projekt uwzględniający medium i hydraulikęProjekt opiera się na danych konkretnego budynku i urządzeń. Dobór handlowego preparatu wymaga również aktualnej dokumentacji jego producenta.Jak czytać wynik analizatora?
Komunikat „możliwa droga” nie oznacza zatwierdzenia konkretnego preparatu. Wskazuje, czy na podstawie wpisów można kontynuować weryfikację, czy najpierw trzeba zatrzymać decyzję i uzupełnić dokumentację.
Można kontynuować
Podstawowe warunki nie są sprzeczne. Nadal trzeba sprawdzić kartę medium, materiały i obliczenia.
Warunkowo
Występuje ryzyko wymagające zabezpieczenia albo brakuje analizy wody. Wynik wskazuje następny krok.
Stop i weryfikacja
Nieznane medium, brak dopuszczenia lub sprzeczność z dokumentacją uniemożliwiają bezpieczną rekomendację.
Woda a płyn niezamarzający — najważniejsze różnice
| Cecha | Przygotowana woda | Płyn niezamarzający |
|---|---|---|
| Ochrona przed mrozem | Brak | Zależna od produktu, stężenia i stanu płynu |
| Przenoszenie ciepła | Zwykle korzystne ciepło właściwe i lepkość | Zwykle wymaga większego przepływu dla tej samej mocy i ΔT |
| Opory przepływu | Punkt odniesienia | Wyższa lepkość może istotnie zwiększyć straty |
| Kontrola | Jakość i szczelność układu | Dodatkowo stężenie, ochrona, stan dodatków i termin kontroli |
| Dobór | Według wymagań całego układu | Tylko preparat dopuszczony i policzony hydraulicznie |
Kiedy ryzyko zamarznięcia rzeczywiście uzasadnia płyn?
Istotne jest nie samo występowanie mrozu na zewnątrz, lecz możliwość wychłodzenia elementów z wodą poniżej bezpiecznej temperatury. Analizuje się czas przerwy w zasilaniu, bezwładność budynku, położenie przewodów, awaryjne zasilanie, możliwość opróżnienia oraz skutki zamarznięcia.
Ryzyko typowe
- zewnętrzny obieg wodny pompy monoblok,
- dom okresowo nieogrzewany bez niezawodnej ochrony,
- przewody w realnie przemarzającej strefie.
Ryzyko pozorne lub ograniczone
- cała instalacja w ogrzewanej kubaturze,
- krótkie zaniki zasilania przy dużej bezwładności,
- zagrożony fragment odseparowany wymiennikiem.
Deklaracja „ochrona do −15°C” nie jest uniwersalnym skutkiem stężenia 30%. Odczytuj ją z dokumentacji konkretnego produktu i rozróżniaj temperaturę początku krystalizacji od temperatury pełnej ochrony instalacji.
Monoblok: cały układ na glikolu czy obieg separowany?
W monobloku woda instalacyjna może przepływać przez jednostkę zewnętrzną, dlatego scenariusz długiego braku zasilania wymaga osobnej analizy. Możliwe rozwiązania obejmują zabezpieczenia awaryjne, rozwiązania umożliwiające opróżnienie albo oddzielenie obiegu zewnętrznego wymiennikiem.
Separacja pozwala ograniczyć płyn niezamarzający do zagrożonej części, lecz wprowadza dodatkowy wymiennik, pompę, spadek temperatury i straty ciśnienia. Nie jest więc automatycznie lepsza. Szczegóły doboru płynu rozwija osobny poradnik: glikol w ogrzewaniu podłogowym — prawda i mity.
Glikol propylenowy i etylenowy to nie wymienne etykiety
Rodzaj substancji, pakiet inhibitorów, stężenie i dopuszczenie do instalacji mają znaczenie. Glikolu etylenowego nie należy traktować jak obojętnego płynu użytkowego; oficjalna klasyfikacja wskazuje zagrożenia zdrowotne. Określenie glikolu propylenowego jako „nietoksycznego” również jest zbyt szerokie — ocenia się gotowy produkt, narażenie i kartę charakterystyki.
Bezpieczna zasada: przechowuj nazwę produktu i kartę charakterystyki, oznacz instalację, unikaj przypadkowego kontaktu z wodą użytkową i nie odprowadzaj zużytego płynu bez sprawdzenia lokalnych zasad.
Jak medium wpływa na przepływ, pompę i rotametry?
Do przeniesienia mocy potrzebny przepływ objętościowy zależy od gęstości, ciepła właściwego i różnicy temperatur:
To dopiero bilans ciepła. Do doboru pompy trzeba policzyć straty ciśnienia krytycznego obiegu dla właściwej lepkości. Nie wolno po prostu pomnożyć oporów przez wskaźnik lepkości ani założyć, że zawsze potrzebna będzie rura „o jeden rozmiar większa”. Pomocne są osobne opracowania: dobór pompy obiegowej, średnica zasilania rozdzielacza i ustawianie rotametrów.
Ile wody lub płynu potrzeba do napełnienia?
Objętość wynika ze średnic wewnętrznych i długości wszystkich przewodów oraz pojemności rozdzielaczy, źródła, wymienników, bufora i armatury. Wartość 0,113 l/m dotyczy rury o średnicy wewnętrznej 12 mm, a nie każdej rury opisanej jako 16 mm.
Do obliczeń służy dedykowany kalkulator ilości wody w podłogówce. Jeżeli trzeba sprawdzić sam przewód, zobacz też ile wody mieści się w metrze rury PEX/PE-RT 16. Naczynia przeponowego nie dodaje się do zładu według jego nominalnej pojemności, a zapasu płynu nie ustala automatycznie jako 20%.
Jak napełnić i odpowietrzyć instalację podłogową?
Potwierdź medium
Sprawdź dopuszczenie, parametry, kompatybilność i przygotuj protokół. Nie dolewaj nieznanego preparatu do pozostałości starego medium.
Przygotuj układ
Skontroluj połączenia, położenie zaworów, naczynie, urządzenia wrażliwe i sposób odprowadzania płynu z płukania.
Płucz pętle pojedynczo
Otwieraj jeden obwód, aż wypływ będzie stabilny i bez pęcherzy. Czas wynika z długości, przepływu i stanu pętli — nie z uniwersalnych 5 lub 10 minut.
Odpowietrz i ustaw ciśnienie
Po napełnieniu wszystkich pętli wykonaj procedurę źródła i rozdzielacza, uruchom pompę zgodnie z instrukcją i ponownie usuń powietrze.
Sprawdź po stabilizacji
Zapisz ciśnienie, przepływy i wymagane parametry medium. Uwzględnij, że siłowniki NC bez zasilania są zwykle zamknięte.
Próba szczelności nie ma jednej wartości dla każdego systemu
Ciśnienie, czas, medium próbne i sposób uwzględnienia temperatury wynikają z dokumentacji systemu, przepisów i przyjętej procedury. Hasło „zawsze 6 bar przez 24 godziny” jest zbyt kategoryczne. Rury powinny być sprawdzone przed zakryciem, a wynik zapisany w protokole.
Próba szczelności nie zastępuje płukania, odpowietrzenia ani kontroli pracy na gorąco. Spadek wskazania trzeba interpretować z uwzględnieniem temperatury, sprężystości przewodów i dokładności przyrządu.
Czy wodę albo glikol trzeba regularnie wymieniać?
Nie ustala się dla wszystkich instalacji wymiany co 3–5 lat. Zamknięty, szczelny układ wodny nie powinien być bez potrzeby opróżniany i napełniany świeżą wodą. Dla płynu niezamarzającego obowiązuje harmonogram badań oraz kryteria wymiany określone dla konkretnego produktu i warunków pracy.
Kontroluj
Ciśnienie, odpowietrzenie, przepływy, wygląd medium i parametry wymagane przez dostawcę płynu.
Diagnozuj
Mętne rotametry mogą mieć wiele przyczyn. Sam wygląd nie dowodzi twardej wody ani biofilmu.
Dokumentuj
Każde uzupełnienie zmienia skład zładu. Zapisuj ilość i rodzaj dolewanego medium.
Błędy przy wyborze i napełnianiu podłogówki
Dobór medium wyłącznie z nazwy źródła ciepła, bez scenariusza zamarznięcia i dokumentacji.
Założenie, że każda kranówka jest zła albo każda woda demineralizowana automatycznie dobra.
Mieszanie nieznanych płynów, dodatków i inhibitorów bez sprawdzenia kompatybilności.
Wpisanie stężenia „z internetu” bez karty produktu i pomiaru po napełnieniu.
Zmiana na glikol bez ponownego sprawdzenia przepływów, oporów oraz pompy.
Maskowanie ubytku ciągłym dolewaniem świeżej wody zamiast znalezienia przyczyny.
Checklista i protokół medium grzewczego
FAQ: czym zalać ogrzewanie podłogowe?
Czy do podłogówki można nalać zwykłej wody?
Czy woda demineralizowana jest zawsze najlepsza?
Czy inhibitor korozji trzeba dodać zawsze?
Kiedy stosuje się płyn niezamarzający?
Czy glikol 30% zawsze chroni do −15°C?
Czy do podłogówki nadaje się płyn samochodowy?
Czy glikol wymaga większej pompy?
Czy po zmianie medium zmienia się OZC budynku?
Ile płynu kupić?
Czy instalację trzeba płukać każdą pętlą osobno?
Jak często wymieniać płyn niezamarzający?
Czy mętny rotametr oznacza twardą wodę?
Źródła i zakres odpowiedzialności
Wartości dla konkretnego urządzenia i płynu zawsze należy brać z aktualnej dokumentacji właściwej dla danego modelu, temperatury oraz stężenia. Poniższe materiały porządkują ogólne wymagania i zagrożenia.
- VDI 2035 Blatt 1 — zapobieganie osadom i korozji w instalacjach wodnych
- ISO 11855-5:2021 — instalacja systemów ogrzewania i chłodzenia płaszczyznowego
- ECHA — zharmonizowana klasyfikacja glikolu etylenowego
- CDC/ATSDR — informacje zdrowotne o glikolu etylenowym
- ECHA — identyfikacja substancji: glikol propylenowy
Materiał edukacyjny. Nie zastępuje projektu, instrukcji urządzeń, karty charakterystyki ani oceny wykonanej na miejscu.
