Oblicz przepływ całkowity, straty krytycznej drogi i wymaganą wysokość podnoszenia. Następnie sprawdź wynik na charakterystyce rozważanej pompy — bez automatycznego przypisywania 25-40 lub 25-60 do powierzchni domu.
Jak dobrać pompę obiegową do ogrzewania podłogowego?
Pompa jest odpowiednia wtedy, gdy przy wymaganym przepływie instalacji zapewnia wysokość podnoszenia potrzebną do pokonania strat krytycznej drogi hydraulicznej. Obie wartości muszą wystąpić jednocześnie na rzeczywistej charakterystyce urządzenia.
Jeżeli znamy przepływy wszystkich pętli z projektu, sumujemy je. Jeżeli ich nie znamy, przepływ całkowity możemy wstępnie obliczyć z projektowej mocy i różnicy temperatur.
Metraż, liczba kondygnacji oraz sama liczba pętli nie określają wysokości podnoszenia. Potrzebne są przepływy, średnice, długości i opory elementów.
Projektowa moc powinna wynikać z obliczeń cieplnych, a nie z uniwersalnego wskaźnika dla całego domu. Zobacz, czym jest projektowe obciążenie cieplne OZC.
Co oznaczają przepływ V̇, wysokość H i punkt pracy pompy?
Przepływ projektowy
Ilość medium, którą trzeba przetłoczyć w jednostce czasu, aby przenieść wymaganą moc przy przyjętej różnicy temperatur.
Wysokość podnoszenia
Odpowiednik różnicy ciśnień potrzebnej do pokonania oporów krytycznej zamkniętej drogi przy przepływie projektowym.
Punkt pracy
Przecięcie charakterystyki pompy z krzywą instalacji. To w tym miejscu ustalają się rzeczywisty przepływ i różnica ciśnień.
Maksimum nie jest punktem pracy. Pompa może osiągać maksymalną wysokość przy przepływie bliskim zeru, a maksymalny przepływ przy bardzo małej wysokości. Dlatego dwóch wartości maksymalnych nie wolno łączyć w jeden fikcyjny punkt.
Dlaczego sama nazwa pompy nie wystarcza?
Oznaczenie typoszeregu jest tylko pierwszym filtrem. Dwa urządzenia o podobnym oznaczeniu mogą mieć inne krzywe, tryby regulacji, pobór mocy i dopuszczalny zakres pracy. Ostateczną ocenę przeprowadza się na charakterystyce konkretnego urządzenia.
Jak obliczyć wymagany przepływ pompy obiegowej?
Dla wody przepływ objętościowy można obliczyć z mocy przekazywanej przez instalację i projektowej różnicy temperatur. Jeżeli projekt zawiera przepływy pętli, dokładniejszą metodą jest ich zsumowanie dla obwodów pracujących jednocześnie.
Przepływ całkowity dla wody
Zmniejszenie ΔT zwiększa przepływ potrzebny do przeniesienia tej samej mocy. Różnica temperatur jest założeniem projektowym, a nie stałą przypisaną automatycznie do pompy ciepła lub kotła.
| Moc instalacji | Przepływ przy ΔT = 5 K | Przepływ przy ΔT = 7 K | Różnica |
|---|---|---|---|
| 8 kW | 1,38 m³/h | 0,98 m³/h | około 40% |
| 10 kW | 1,72 m³/h | 1,23 m³/h | około 40% |
| 12 kW | 2,06 m³/h | 1,47 m³/h | około 40% |
Przepływ całkowity a przepływ jednej pętli
Na magistrali pomiędzy źródłem a rozdzielaczem występuje suma przepływów czynnych pętli. W pojedynczej pętli występuje wyłącznie przepływ przypisany do tego obwodu. Nie wolno liczyć straty rury 16 × 2 mm przy przepływie całego domu.
Czy średnia z liczby pętli wystarczy?
Podzielenie przepływu całkowitego przez liczbę pętli daje jedynie wartość średnią. Rzeczywiste przepływy zależą od mocy poszczególnych pomieszczeń oraz przyjętego ΔT. Pętla krytyczna nie musi mieć ani największego przepływu, ani największej długości — decyduje jej całkowita strata ciśnienia.
Jak obliczyć wysokość podnoszenia pompy?
Wysokość podnoszenia wynika z sumy strat ciśnienia na krytycznej zamkniętej drodze. Obejmuje ona nie tylko pętlę, ale również odcinki wspólne oraz wszystkie elementy znajdujące się w obiegu obsługiwanym przez daną pompę.
Przeliczenie straty ciśnienia
Dla wody 9,81 kPa odpowiada w przybliżeniu jednemu metrowi słupa wody. Do wyniku można dodać niewielką, jawną rezerwę projektową, ale nie zastępuje ona brakujących danych.
Krytyczna droga nie zawsze oznacza najdłuższą pętlę
Długa pętla o małym przepływie może mieć mniejszy opór niż krótszy obwód o większym przepływie. Do tego dochodzą różne długości dobiegów, nastawy zaworów i opory magistral. Wszystkie pętle trzeba porównać przy ich projektowych przepływach. Zobacz również, ile metrów podłogówki może mieć jedna pętla.
Czy pompa musi podnosić wodę na piętro?
W prawidłowo napełnionej instalacji zamkniętej słup wody po stronie zasilania jest równoważony przez słup po stronie powrotu. Pompa nie pracuje jak pompa studzienna — pokonuje głównie opory przepływu. Wysokość budynku nadal wpływa na ciśnienie napełnienia i dobór naczynia przeponowego, ale nie dodaje się jej wprost do wymaganego H pompy obiegowej.
Nie dodawaj wszystkich pętli szeregowo. Pętle na rozdzielaczu pracują równolegle. Do wysokości podnoszenia przyjmujemy opór jednej krytycznej drogi, natomiast do przepływu pompy sumę przepływów czynnych obwodów.

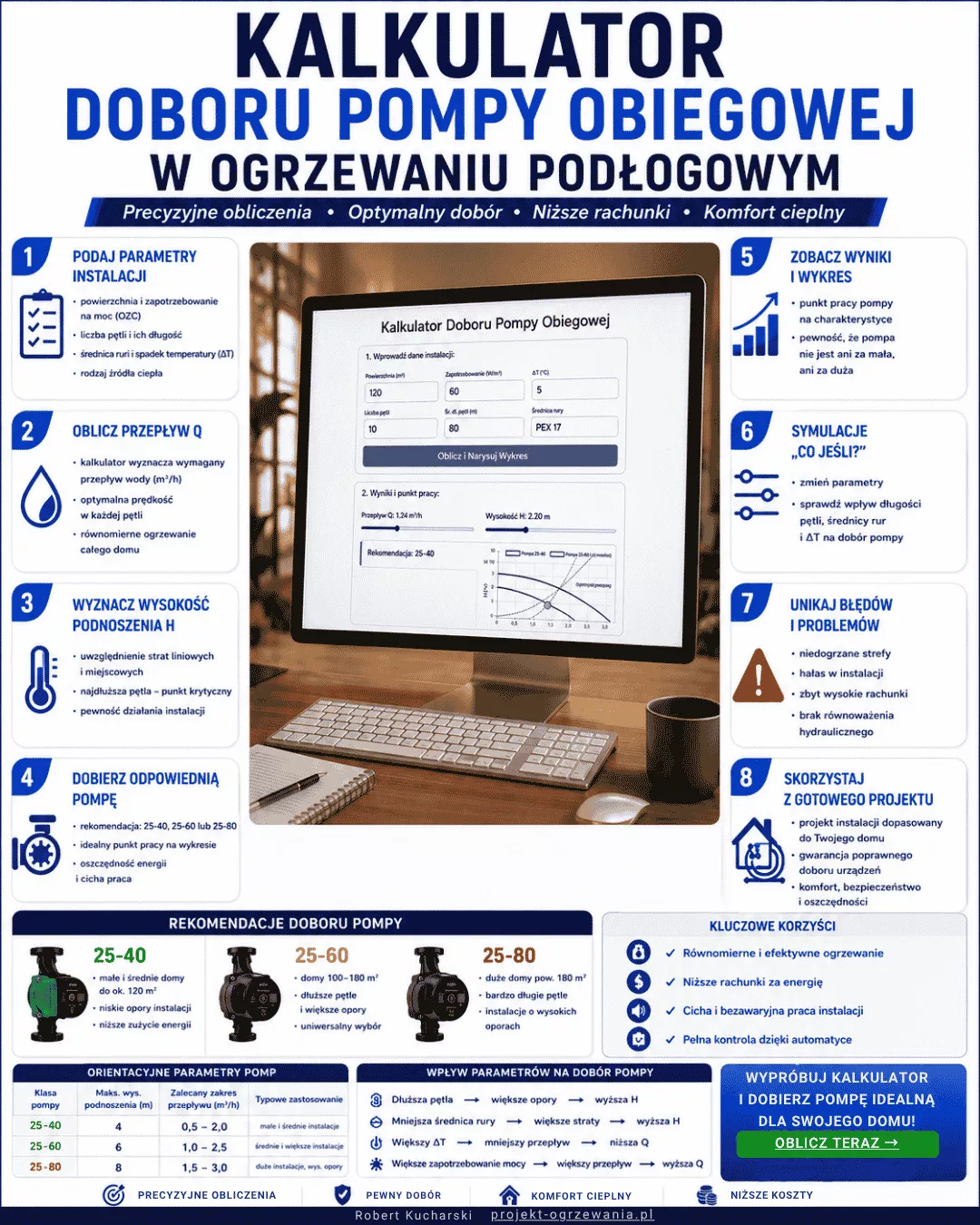

Interaktywny analizator punktu pracy pompy obiegowej
Narzędzie oddzielnie liczy przepływ całkowity w magistrali oraz przepływ krytycznej pętli. Następnie sumuje straty rury, odcinków wspólnych i elementów dodatkowych, tworzy krzywą instalacji oraz porównuje wymagany punkt z wprowadzoną charakterystyką pompy.
Wyznacz punkt Q/H i sprawdź krzywą pompy
W trybie szybkim przepływ wynika z mocy i ΔT. W trybie eksperckim możesz wpisać znany przepływ z projektu. Straty rur są liczone równaniem Darcy’ego-Weisbacha.
Dane instalacji
Wprowadź całkowite długości rur obejmujące zasilanie i powrót. Opory urządzeń oraz armatury wpisz jako sumę z ich dokumentacji.
Krzywa instalacji i charakterystyka pompy
Niebieska krzywa przechodzi przez obliczony punkt projektowy. Pomarańczowa linia łączy punkty wpisane z dokumentacji urządzenia. Żółty punkt pokazuje ich orientacyjne przecięcie.
Wynik dla wprowadzonych danych
Model przyjmuje wodę o właściwościach zbliżonych do temperatury 30°C, rurę hydraulicznie gładką oraz zależność strat od przepływu właściwą dla obliczanego punktu. Nie uwzględnia glikolu, rzeczywistych współczynników oporów kształtek ani strat urządzeń, których nie wpisano w polu dodatkowym. Wprowadzona charakterystyka jest interpolowana liniowo pomiędzy czterema punktami.
Pompa 25-40 czy 25-60 — co naprawdę oznaczają symbole?
W typowych oznaczeniach pierwsza liczba odnosi się do wielkości przyłącza, a druga do maksymalnej wysokości podnoszenia danego typoszeregu. Dokładny sposób oznaczania zawsze trzeba potwierdzić w dokumentacji urządzenia.
| Oznaczenie | Co można z niego wstępnie odczytać | Czego nie można z niego wywnioskować |
|---|---|---|
| 25-40 | Typoszereg z przyłączem około DN25 i maksymalnym H około 4 m | Czy osiąga wymagane H przy projektowym przepływie |
| 25-60 | Typoszereg z przyłączem około DN25 i maksymalnym H około 6 m | Jaki ma pobór mocy i punkt przy danym trybie |
| 25-80 | Typoszereg z przyłączem około DN25 i maksymalnym H około 8 m | Czy większy zakres jest w instalacji potrzebny lub korzystny |
Dlaczego 25-60 nie oznacza 6 m przy każdym przepływie?
Wraz ze wzrostem przepływu dostępna wysokość na charakterystyce pompy zazwyczaj maleje. Maksymalne H pojawia się przy przepływie bliskim zeru. Z tego powodu pompa z napisem 25-60 może nie osiągnąć punktu 2,5 m³/h i 5,5 m, mimo że obie liczby osobno mieszczą się w jej wartościach maksymalnych.
Czy większa pompa zawsze jest bezpieczniejsza?
Nie. Zbyt duża różnica ciśnień może zwiększać hałas i konieczność dławienia zaworów. Pompa elektroniczna może ograniczyć obroty, ale jej zakres regulacji również ma granice. Urządzenie dobieramy tak, aby wymagany punkt znajdował się w użytecznym zakresie charakterystyki, z kontrolowaną rezerwą.
Stałe czy proporcjonalne ciśnienie — jaki tryb pracy pompy wybrać?
Nie istnieje jeden tryb właściwy dla każdej podłogówki. Decyzja zależy od tego, czy przepływ jest stały, jak zachowują się siłowniki, które zawory zmieniają opór i czego wymaga źródło ciepła.
Stałe ciśnienie różnicowe
Pompa stara się utrzymać podobną różnicę ciśnień przy zmieniającym się przepływie. Bywa użyteczne przy rozdzielaczach i zamykanych pętlach, ale nastawa nadal wymaga kontroli.
Ciśnienie proporcjonalne
Wraz ze spadkiem zapotrzebowania pompa obniża różnicę ciśnień. Może pasować do sieci, w których zamykanie zaworów istotnie redukuje wymaganą wysokość.
Stała prędkość
Może być właściwa w obiegu o stabilnym przepływie lub wtedy, gdy wymaga jej konkretne urządzenie i automatyka. Nie jest automatycznie trybem błędnym.
Co zmieniają siłowniki na rozdzielaczu?
Zamykanie siłowników termoelektrycznych zmienia krzywą instalacji i liczbę czynnych pętli. Automatyka powinna ograniczać różnicę ciśnień oraz zapewnić minimalny przepływ wymagany przez źródło. Nie wolno zakładać, że dowolny tryb automatyczny sam naprawi błędny schemat.
Jak dobrać nastawę po uruchomieniu?
Zaczynamy od punktu projektowego, ustawiamy przepływy pętli, a następnie obserwujemy zachowanie przy pełnym i częściowym odbiorze. Zbyt wysoka nastawa może powodować szumy, a zbyt niska brak wymaganych wskazań rotametrów na krytycznej pętli.
Czy pompa wbudowana w pompę ciepła lub kocioł wystarczy?
Może wystarczyć dla całej instalacji, ale nie da się tego ocenić na podstawie mocy źródła, powierzchni domu ani informacji „pompa 6 m”. Trzeba znać dostępne ciśnienie dyspozycyjne przy wymaganym przepływie.
- Odczytaj przepływ wymagany przez źródło w projektowym punkcie pracy.
- Sprawdź charakterystykę pompy dla wybranego trybu oraz biegu.
- Ustal, czy wykres obejmuje już opór wewnętrznego wymiennika i armatury urządzenia.
- Porównaj dostępne ciśnienie z oporem całej krytycznej drogi instalacji.
- Sprawdź minimalny przepływ przy zamykaniu stref oraz tryb odszraniania pompy ciepła.
- Zweryfikuj minimalną aktywną objętość wody i sposób sterowania pompą.
Co oznacza ciśnienie dyspozycyjne?
To część wysokości podnoszenia pozostająca do wykorzystania przez instalację po uwzględnieniu oporów znajdujących się wewnątrz urządzenia. Jeżeli dokumentacja pokazuje wyłącznie pełną charakterystykę pompy bez oporów wymiennika, trzeba je uwzględnić osobno.
Zagadnienia współpracy całej instalacji ze źródłem rozwijamy również w działach pompa ciepła oraz kocioł gazowy.
Jedna pompa, dwa rozdzielacze i dwie kondygnacje
Jedna pompa może obsługiwać kilka rozdzielaczy, jeżeli zapewnia sumaryczny przepływ oraz pokrywa opór najbardziej niekorzystnej drogi. Liczba kondygnacji nie tworzy automatycznie potrzeby osobnej pompy na każde piętro.
Wspólny przepływ
Na odcinku od pompy do rozgałęzienia płynie suma przepływów obu rozdzielaczy. Po rozgałęzieniu każdy przewód przenosi przepływ własnej części instalacji.
Najtrudniejsza droga
Wysokość podnoszenia wyznacza obieg o największej sumie oporów od pompy przez magistralę, rozdzielacz i pętlę aż do powrotu.
Kiedy mogą być potrzebne osobne pompy?
Osobne obiegi pompowe mogą być uzasadnione przy różnych temperaturach, niezależnych grupach mieszających, dużych różnicach oporów, szczególnej logice strefowej albo hydraulicznym rozdzieleniu obiegu źródła i instalacji. Decyzja wynika ze schematu, a nie z liczby szafek.
Budowę i wyposażenie belki opisuje poradnik rozdzielacz do ogrzewania podłogowego.
Dobór pompy przy sprzęgle hydraulicznym, buforze i mieszaniu
Sprzęgło lub bufor czterorurowy dzielą instalację na obieg pierwotny i wtórny. Każda pompa ma wtedy własny przepływ oraz własną krytyczną drogę, których nie sumuje się tak, jakby urządzenia pracowały szeregowo.
| Układ | Co obsługuje pompa | Co należy wliczyć do oporów |
|---|---|---|
| Bezpośredni | Źródło i odbiorniki w jednej drodze | Źródło, magistrale, armatura, rozdzielacz i pętla |
| Za sprzęgłem | Wyłącznie wtórna część instalacji | Od sprzęgła przez odbiorniki i z powrotem do sprzęgła |
| Grupa mieszająca | Obieg za zaworem mieszającym | Zawór, rozdzielacz, pętla i przewody tej grupy |
| Bufor szeregowy | Zależy od miejsca wpięcia | Elementy rzeczywiście leżące w zamkniętej drodze pompy |
Różnicę pomiędzy tymi rozwiązaniami wyjaśniają osobne opracowania: sprzęgło hydrauliczne w ogrzewaniu podłogowym oraz bufor ciepła.
Sprzęgło nie wymusza osobnej pompy dla każdego rozdzielacza. Jedna pompa wtórna może obsłużyć kilka szafek, jeżeli wynik Q/H i sposób regulacji to potwierdzają.
Średnica rury, prędkość przepływu i ryzyko kawitacji
Zmniejszenie średnicy wewnętrznej zwiększa prędkość oraz straty ciśnienia. Może prowadzić do hałasu i braku wymaganego przepływu, ale sama wysoka prędkość w magistrali nie jest jeszcze dowodem kawitacji pompy.
Prędkość w rzeczywistym przekroju
Do wzoru wstawiamy przepływ w m³/s oraz średnicę wewnętrzną, nie handlową średnicę zewnętrzną rury. Dwie rury o tym samym wymiarze zewnętrznym mogą mieć inne światło.
Dlaczego mała średnica szybko zwiększa straty?
Prędkość rośnie odwrotnie proporcjonalnie do pola przekroju. Większa prędkość zwiększa składnik dynamiczny równania strat, dlatego niewielka redukcja światła może mocno podnieść wymagane H. Dedykowany kalkulator pozwala osobno sprawdzić średnicę rury zasilającej rozdzielacz.
Kiedy powstaje kawitacja?
Kawitacja jest związana ze spadkiem lokalnego ciśnienia do poziomu, przy którym ciecz zaczyna tworzyć pęcherze pary. Znaczenie mają ciśnienie na wlocie pompy, temperatura medium, opory przed pompą i dostępny NPSH. Prędkość w odległej magistrali może pośrednio zwiększać straty, ale nie stanowi samodzielnego kryterium kawitacji.
Co sprawdzić przed pompą?
Ciśnienie napełnienia, drożność filtra, ustawienie zaworów, odpowietrzenie, temperaturę, średnicę króćców i opory odcinka ssawnego. Hałas pompy nie musi oznaczać kawitacji — może wynikać także z powietrza, zanieczyszczeń, pracy poza zakresem albo przenoszenia drgań.
Pompa obiegowa, rotametry i równoważenie pętli
Pompa zapewnia różnicę ciśnień dla całej sieci, ale nie ustawia automatycznie właściwego przepływu w każdej pętli. Rozdział pomiędzy obwody zależy od ich oporów oraz nastaw zaworów na rozdzielaczu.
Ustaw punkt pompy
Wybierz tryb i poziom, które pozwalają uzyskać przepływ całkowity bez niepotrzebnego nadmiaru różnicy ciśnień.
Wyreguluj pętle
Każdy rotametr ustaw na wartość wynikającą z mocy przypisanej do obwodu i projektowego ΔT.
Sprawdź stan częściowy
Zamknij wybrane strefy i sprawdź, czy pozostałe pętle nie otrzymują nadmiernego przepływu lub różnicy ciśnień.
Dlaczego wszystkie rotametry nie powinny pokazywać tego samego?
Pętle obsługują pomieszczenia o różnym obciążeniu i mogą mieć różne projektowe przepływy. Identyczna nastawa wszystkich wskaźników jest uzasadniona tylko wtedy, gdy wynika z obliczeń, a nie dlatego, że wygląda estetycznie.
Dlaczego rotametry nie reagują na zmianę pompy?
Przyczyn może być wiele: zamknięte zawory, nieprawidłowy kierunek przepływu, zapowietrzenie, zablokowany filtr, zamknięte siłowniki, zbyt mała dostępna różnica ciśnień, błędna regulacja albo zabrudzony wskaźnik. Sama wymiana pompy na większą nie jest prawidłową diagnozą. Zobacz poradnik jak odczytać i ustawić rotametr.
Objawy zbyt małej i zbyt dużej pompy obiegowej
Wiele objawów może wynikać zarówno z doboru pompy, jak i z zapowietrzenia, brudnego filtra, błędnych nastaw, za małych średnic albo zamkniętej armatury. Diagnostyka powinna opierać się na pomiarach przepływu i różnicy ciśnień.
| Objaw | Możliwa przyczyna hydrauliczna | Co sprawdzić najpierw |
|---|---|---|
| Brak przepływu w skrajnych pętlach | Za małe H, niezrównoważenie, powietrze lub blokada | Zawory, odpowietrzenie, filtr, punkt Q/H i nastawy |
| Świst na rozdzielaczu | Nadmierna różnica ciśnień albo dławienie | Tryb pompy, otwarcie zaworów i przepływy pętli |
| Duża różnica zasilanie–powrót | Za mały przepływ lub zbyt duży odbiór względem nastawy | Moc, ΔT, przepływ sumaryczny i temperatury |
| Buczenie pompy | Powietrze, zanieczyszczenia, niekorzystny punkt lub drgania | Ciśnienie, odpowietrzenie, filtr i montaż |
| Wysoki pobór mocy | Wysoka nastawa, duży przepływ albo wysokie opory | Rzeczywisty punkt pracy zamiast arbitralnego limitu W |
| Częste alarmy przepływu źródła | Zamykanie stref, blokada lub niewłaściwa hydraulika | Minimalny przepływ i logika pracy siłowników |
Separator magnetyczny i jakość wody
Ochrona pompy przed magnetytem, osadami i powietrzem powinna wynikać ze składu instalacji oraz wymagań urządzeń. Nie każde sprzęgło pełni funkcję separatora, a inhibitor nie jest dodatkiem uniwersalnym dla wszystkich materiałów. Potrzebne są prawidłowe płukanie, przygotowanie wody i urządzenia dobrane do realnego zagrożenia. Więcej informacji zawiera poradnik o separatorze powietrza i zanieczyszczeń.
Przykład pełnego obliczenia punktu pracy pompy
Rozważmy instalację o mocy 10 kW i projektowym ΔT równym 6 K. Dziesięć pętli pracuje jednocześnie, a analizowana krytyczna pętla ma przepływ 2,5 l/min i długość 90 m przy średnicy wewnętrznej 12 mm.
Przepływ całkowity
10 / (1,163 × 6) = około 1,43 m³/h, czyli 23,9 l/min w odcinkach wspólnych.
Przepływ pętli
Do obliczenia rury 16 × 2 przyjmujemy jej własne 2,5 l/min, a nie 23,9 l/min całej instalacji.
Strata pętli
Model dla wody około 30°C daje w tym przykładzie około 18,7 kPa na 90 m rury.
Strata magistrali
Przy 1,43 m³/h, 30 m łącznej długości i średnicy wewnętrznej 26 mm otrzymujemy około 8,0 kPa.
Elementy dodatkowe
Do przykładu wpisujemy 12 kPa na rozdzielacz, zawory i elementy należące do sprawdzanej drogi.
Wymagane H
Suma około 38,7 kPa daje 3,94 m. Po jawnej rezerwie 10% punkt wynosi około 1,43 m³/h przy 4,34 m.
To nadal nie jest nazwa pompy. Wynik 1,43 m³/h i 4,34 m należy nanieść na charakterystykę konkretnego urządzenia. Dopiero krzywa pokaże, czy dany tryb pracy zapewnia wymagany punkt.
Co zmieni zastosowanie glikolu?
Glikol zmienia gęstość, lepkość oraz zdolność przenoszenia ciepła, dlatego zarówno przepływ, jak i straty ciśnienia wymagają korekty dla konkretnego stężenia i temperatury. Kalkulator świadomie nie udaje pełnego modelu mieszaniny — dla glikolu trzeba użyć właściwości deklarowanych dla zastosowanego czynnika.
Najczęstsze błędy przy doborze pompy do podłogówki
Dobór z metrażu
Powierzchnia nie opisuje średnic, długości, armatury ani krytycznego obiegu.
Łączenie wartości maksymalnych
Maksymalne Q i maksymalne H nie tworzą jednego dostępnego punktu pracy.
Liczenie tylko pętli
Pomija opory magistrali, źródła, rozdzielacza, filtrów i zaworów.
Sumowanie pętli szeregowo
Pętle są równoległe; sumujemy ich przepływy, nie wszystkie straty ciśnienia.
Dodawanie wysokości piętra
W zamkniętym obiegu nie dodajemy kondygnacji wprost do H pompy.
Stałe 15–20 kPa armatury
Opór elementów zmienia się z przepływem i konstrukcją; potrzebne są dane lub pomiar.
Uniwersalny tryb regulacji
Stałe ciśnienie nie jest automatycznie właściwe dla każdego schematu i źródła.
Brak uruchomienia
Nawet poprawny dobór wymaga płukania, odpowietrzenia, równoważenia i kontroli stanów częściowych.
Dlaczego nie dodajemy „współczynnika starzenia rur”?
Rezerwę należy opisać jawnie i uzasadnić. Zamiast nieokreślonego współczynnika uwzględniamy rzeczywiste opory filtrów, zaworów, zabrudzenia przewidywane przez projekt oraz rozsądną rezerwę procentową. Ukryty zapas utrudnia późniejszą weryfikację.
Checklista doboru pompy obiegowej krok po kroku
Dobór powinien być możliwy do odtworzenia przez inną osobę. Każda przyjęta wartość musi mieć źródło: obliczenie, dokumentację urządzenia albo pomiar.
Ustal moc i ΔT
Przyjmij projektową moc obsługiwanego obiegu oraz różnicę temperatur właściwą dla tego układu.
Wyznacz przepływy
Oblicz przepływ całkowity i przypisz osobne wartości wszystkim pętlom lub grupom odbiorników.
Rozrysuj drogę pompy
Zaznacz każdy element od tłoczenia przez obieg aż do powrotu na króciec ssawny.
Policz krytyczny obieg
Porównaj wszystkie możliwe drogi przy właściwych przepływach i wybierz największą sumę strat.
Wyznacz punkt Q/H
Przelicz sumę kPa na metry podnoszenia i dodaj tylko jawną, uzasadnioną rezerwę.
Sprawdź krzywą
Zweryfikuj wymagany punkt na charakterystyce rozważanego urządzenia i wybranego trybu.
Uruchom i wyreguluj
Wypłucz oraz odpowietrz instalację, ustaw rotametry i sprawdź pełny oraz częściowy odbiór.
Zapisz nastawy
Udokumentuj przepływy, tryb pompy, ustawienie, temperatury oraz wyniki kontroli odbiorowej.
Przy kilku pompach wykonaj checklistę osobno dla każdej z nich. Pompa obiegu źródła, pompa za sprzęgłem i pompa grupy mieszającej mają różne drogi, przepływy i wymagane wysokości podnoszenia.
FAQ — dobór pompy obiegowej do ogrzewania podłogowego
Jaka pompa obiegowa do 100 m² podłogówki?
Nie można dobrać jej wyłącznie z powierzchni. Trzeba znać przepływ wynikający z mocy i ΔT oraz opór krytycznej drogi obejmującej magistralę, rozdzielacz, pętlę, armaturę i ewentualnie źródło.
Pompa 25-40 czy 25-60 do ogrzewania podłogowego?
Wybór zależy od wymaganego punktu Q/H i rzeczywistych krzywych obu urządzeń. Jeśli instalacja potrzebuje 1,5 m³/h przy 4,3 m, trzeba sprawdzić, która pompa osiąga jednocześnie te wartości w odpowiednim trybie.
Co oznacza symbol 25-60 na pompie?
W typowym oznaczeniu 25 odnosi się do wielkości przyłącza, a 60 do maksymalnej wysokości podnoszenia około 6 m. Nie oznacza to jednak 6 m dostępnych przy każdym przepływie.
Jak obliczyć przepływ pompy do podłogówki?
Dla wody można użyć wzoru V̇ = P / (1,163 × ΔT), gdzie P jest mocą w kW, a ΔT różnicą temperatur w K. Jeśli projekt podaje przepływy pętli, należy zsumować wartości obwodów pracujących jednocześnie.
Jak obliczyć wysokość podnoszenia pompy?
Sumuje się straty ciśnienia na krytycznej zamkniętej drodze przy przepływie projektowym. Dla wody wynik w kPa można orientacyjnie podzielić przez 9,81, aby otrzymać metry słupa wody.
Czy wysokość domu zwiększa wysokość podnoszenia?
Nie dodaje się jej wprost w prawidłowo napełnionej instalacji zamkniętej, ponieważ słupy zasilania i powrotu się równoważą. Wysokość ma znaczenie dla ciśnienia napełnienia i naczynia przeponowego.
Czy najdłuższa pętla zawsze jest krytyczna?
Nie. Strata zależy również od przepływu, średnicy, dobiegów, armatury i rozdzielacza. Każdą drogę należy policzyć przy jej projektowym przepływie.
Czy pompa wbudowana w pompę ciepła wystarczy?
Może wystarczyć, jeżeli przy wymaganym przepływie pozostawia ciśnienie dyspozycyjne większe od oporu krytycznej drogi instalacji oraz spełnia wymagania minimalnego przepływu źródła.
Czy potrzebna jest osobna pompa na każdy rozdzielacz?
Nie automatycznie. Jedna pompa może obsłużyć kilka rozdzielaczy, jeśli zapewnia przepływ sumaryczny oraz pokrywa opór najbardziej niekorzystnego obiegu.
Jaki tryb pompy do podłogówki: stały czy proporcjonalny?
Zależy to od topologii, zaworów, automatyki strefowej i wymagań źródła. Stałe ciśnienie bywa użyteczne przy zamykanych pętlach, ale nie jest jedynym poprawnym trybem dla każdej instalacji.
Dlaczego rotametry nie pokazują wymaganego przepływu?
Przyczyną może być zbyt mała różnica ciśnień, zapowietrzenie, filtr, zamknięte zawory, siłowniki, błędny kierunek przepływu, zabrudzenie rotametrów albo niewłaściwe równoważenie. Najpierw potrzebna jest diagnostyka, nie większa pompa.
Czy większa pompa obiegowa zużywa zawsze więcej prądu?
Pobór zależy od punktu i sposobu regulacji. Pompa elektroniczna może ograniczać obroty, ale przewymiarowanie może przesunąć pracę poza korzystny zakres oraz powodować zbędną różnicę ciśnień.
Czy wysoka prędkość w rurze oznacza kawitację?
Nie automatycznie. Wysoka prędkość zwiększa straty i może powodować hałas. Kawitacja zależy od lokalnego ciśnienia, temperatury medium oraz warunków NPSH na wlocie pompy.
Czy kalkulator uwzględnia glikol?
Nie. Model przyjmuje właściwości wody około 30°C. Dla glikolu należy zastosować gęstość, lepkość i pojemność cieplną właściwe dla konkretnego rodzaju, stężenia oraz temperatury mieszaniny.
Źródła i podstawa techniczna opracowania
- U.S. Department of Energy — poprawa pracy systemów pompowych i analiza krzywych.
- Columbia University — punkt pracy oraz zachowanie układów hydronicznych.
- University of Pennsylvania — krzywe pomp, punkt pracy i warunki NPSH układów otwartych.
- ISO 11855-3:2021 — projektowanie i wymiarowanie wodnych systemów powierzchniowych.
- EUR-Lex — rozporządzenie dotyczące wymagań ekoprojektu dla bezdławnicowych pomp obiegowych.
- DIN — zakres serii DIN 1988 dotyczący instalacji wody pitnej.
Charakterystykę, dopuszczalne medium, zakres temperatur, wymagany minimalny przepływ i sposób regulacji trzeba zawsze potwierdzić w dokumentacji konkretnego urządzenia. Artykuł nie rekomenduje producenta ani modelu.
Otrzymaj projekt z obliczonymi przepływami, oporami i nastawami
Każda pętla otrzyma własny przepływ, rozdzielacz nastawy, a pompa wymagany punkt Q/H. Jeżeli układ potrzebuje sprzęgła, bufora, dodatkowej pompy lub grupy mieszającej, rozwiązanie zostanie pokazane w spójnym schemacie.
Zamów kompletny projekt ogrzewania podłogowego
Twoje teksty mają charakter i styl – brawo.Dobrze się to czytało. Ciekawie udało się zachować ten balans między osobistym tonem a konkretem. Widać, że ktoś tu nie tylko pisze, ale też dogłębnie przemyślał temat.
Możliwość komentowania została wyłączona.
