Zobacz, kiedy rozdzielenie hydrauliczne jest uzasadnione, jak różnica przepływów zmienia temperatury oraz kiedy prostszy układ bezpośredni może być lepszym rozwiązaniem.
Czy sprzęgło hydrauliczne jest potrzebne do ogrzewania podłogowego?
Nie zawsze. Sprzęgło jest potrzebne wtedy, gdy chcemy hydraulicznie rozdzielić obieg źródła od jednego lub kilku obiegów odbiorczych. Nie wynika to automatycznie z obecności podłogówki, pompy ciepła, kotła gazowego ani dwóch kondygnacji.
Rozdzielenie pomaga, gdy obieg źródła oraz instalacja mają pracować z innymi przepływami, a pompy nie powinny wzajemnie zmieniać swoich punktów pracy.
Jeżeli pompa źródła zapewnia wymagany przepływ i wysokość podnoszenia, a automatyka nie odcina zbyt dużej części instalacji, dodatkowe sprzęgło może być zbędne.
Sprzęgło nie jest buforem. Może zapewnić hydrauliczną drogę obiegu pierwotnego, ale jego niewielka pojemność nie gwarantuje wymaganej objętości wody, energii do odszraniania ani minimalnego czasu pracy źródła.

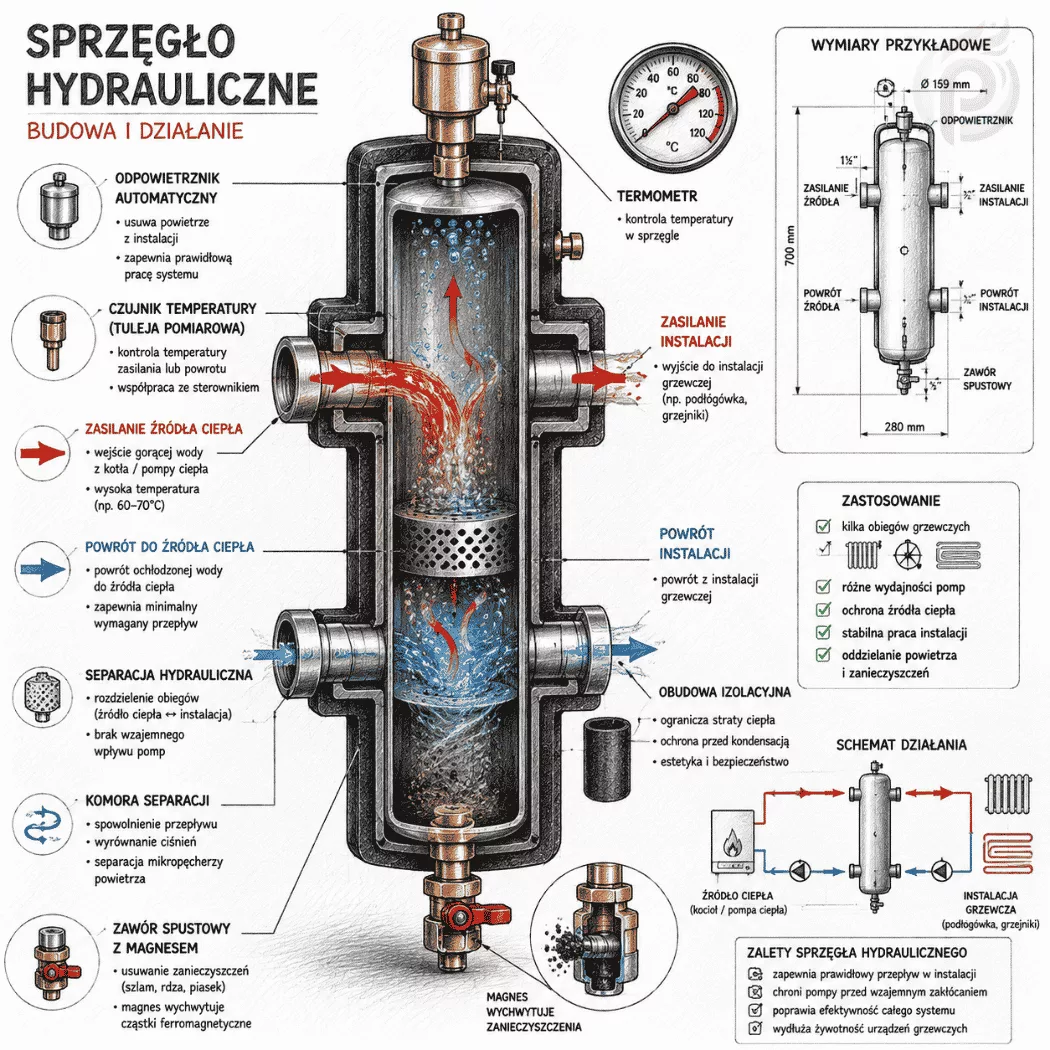

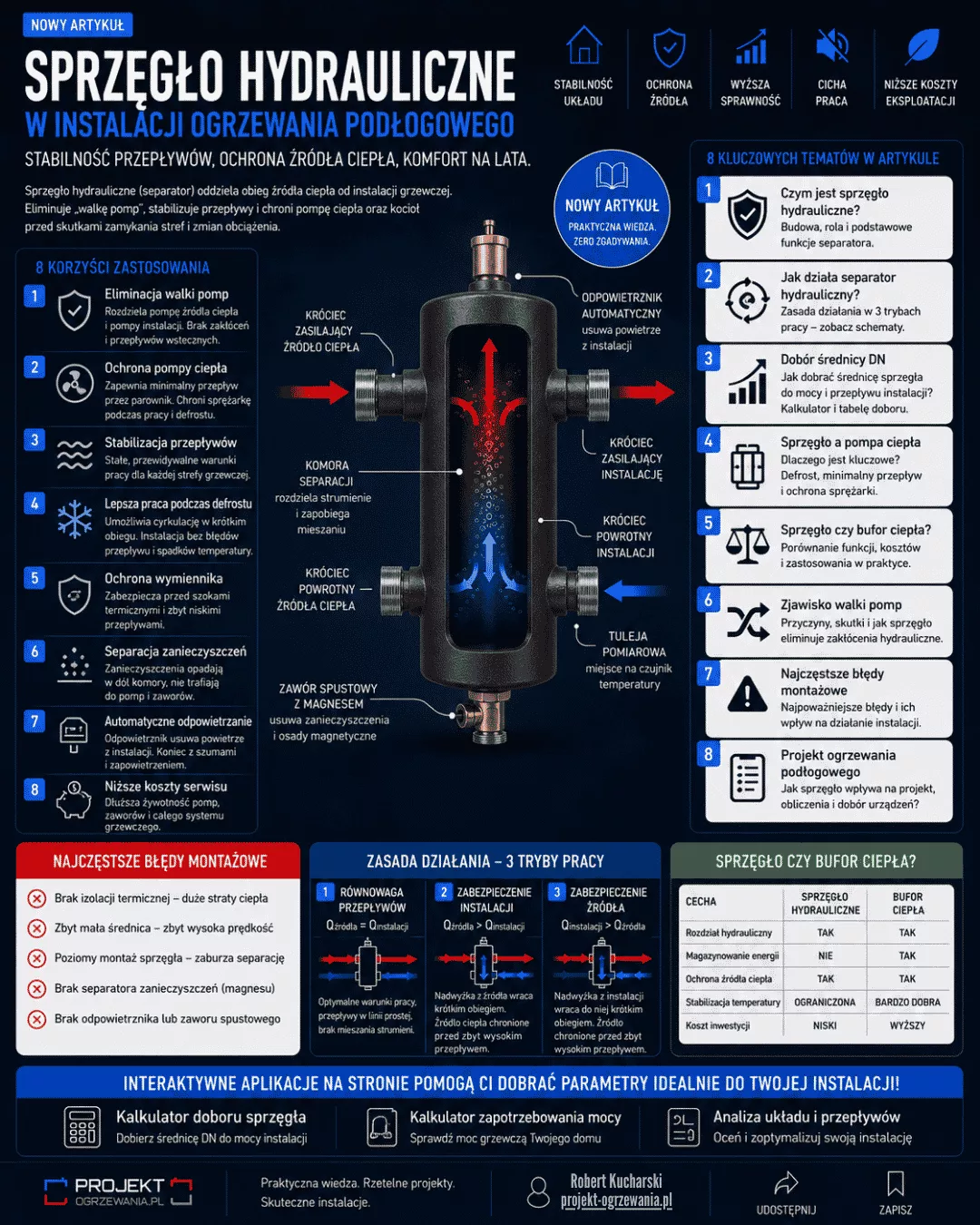

Co naprawdę robi sprzęgło hydrauliczne?
Korpus o dużym przekroju tworzy obszar małej różnicy ciśnień pomiędzy przyłączami. Dzięki temu pompa obiegu pierwotnego i pompa lub pompy obiegów wtórnych mogą pracować przy przepływach wynikających z własnych części instalacji.
Rozdziela hydraulicznie
Ogranicza wzajemne oddziaływanie pomp przez wspólny odcinek o istotnym oporze.
Bilansuje różnicę przepływów
Nadwyżka jednego obiegu przepływa pionowo w korpusie i miesza strumienie.
Zmienia temperatury
Przy nierównych przepływach może podnieść powrót do źródła albo obniżyć zasilanie instalacji.
Nie usuwa zapotrzebowania
Nie zwiększa mocy źródła i nie zastępuje właściwego przepływu, średnic ani doboru pomp.
Nie należy nazywać wnętrza sprzęgła „strefą zerowego ciśnienia”. Ciśnienie nadal istnieje; mała powinna być różnica ciśnień pomiędzy odpowiednimi przyłączami. Sprzęgło nie zapewnia też automatycznie 100% niezależności w każdych warunkach — znaczenie mają jego przekrój, przyłącza, przepływ i sposób wpięcia.
Kiedy ogrzewanie podłogowe może działać bez sprzęgła?
Bezpośrednie połączenie źródła z rozdzielaczami jest możliwe, jeżeli jedna pompa obsługuje cały obieg, a wszystkie wymagania hydrauliczne są spełnione jednocześnie.
- Przepływ przez źródło nie spada poniżej wartości wymaganej w dokumentacji.
- Dostępna wysokość podnoszenia pompy pokrywa krytyczną drogę hydrauliczną.
- Magistrale, rozdzielacze i pętle mają obliczone straty ciśnienia.
- Aktywny zład wody spełnia wymaganie źródła.
- Siłowniki nie mogą zamknąć zbyt dużej części przepływu bez właściwej logiki.
- Wszystkie odbiorniki pracują z kompatybilną temperaturą zasilania.
- Przepływy pętli są wyregulowane na podstawie obliczeń.
- Schemat przewiduje zachowanie instalacji podczas przełączeń i defrostu.
Sam fakt zastosowania dwóch rozdzielaczy nie oznacza jeszcze dwóch niezależnych pomp. Jeden prawidłowo dobrany obieg może zasilać kilka rozdzielaczy, jeżeli analiza przepływu i oporów to potwierdzi. Pomocne są osobne opracowania o rozdzielaczu podłogówki oraz doborze pompy obiegowej.
Kiedy sprzęgło hydrauliczne może być uzasadnione?
Dwie lub więcej pomp
Źródło ma własną pompę, a po stronie instalacji pracuje osobna pompa albo kilka grup pompowych.
Różne przepływy obiegów
Obieg pierwotny i wtórny wymagają innych strumieni, które zmieniają się niezależnie.
Różne temperatury
Podłogówka współpracuje z grzejnikami, nagrzewnicą albo innym obiegiem wymagającym mieszania.
Zamykanie stref
Siłowniki istotnie zmieniają przepływ odbiorczy, a obieg źródła ma zachować własny przepływ.
Brak wysokości podnoszenia
Pompa źródła nie może prawidłowo obsłużyć oporów całej instalacji i potrzebny jest obieg wtórny.
Kaskada lub kilka źródeł
Schemat wymaga wspólnego punktu hydraulicznego dla zmiennej liczby pracujących urządzeń i obiegów.
To są przesłanki, a nie automatyczna lista zakupowa. Zamykanie stref może wymagać sprzęgła, bufora, obejścia, odpowiedniej automatyki albo innego schematu. Wybór zależy również od minimalnego przepływu i aktywnego zładu.
Sprzęgło, bufor, volumizer czy wymiennik płytowy?
Urządzenia mogą wyglądać podobnie na schemacie, ale rozwiązują inne problemy. Najczęstszy błąd polega na potraktowaniu każdego dodatkowego zbiornika jako zamiennika bufora.
| Element | Rozdział hydrauliczny | Zwiększenie zładu | Magazyn energii | Rozdział mediów |
|---|---|---|---|---|
| Sprzęgło hydrauliczne | tak | nieznaczne | praktycznie nie | nie |
| Bufor czterorurowy | tak | tak | tak | nie |
| Bufor szeregowy lub volumizer | nie zawsze | tak | tak | nie |
| Wymiennik płytowy | tak | nie | nie | tak |
Pojemność i schematy bufora opisuje osobny artykuł bufor ciepła w ogrzewaniu podłogowym. Jeżeli potrzebujesz oddzielić media lub ciśnienia, zobacz również zasadę działania wymiennika płytowego.

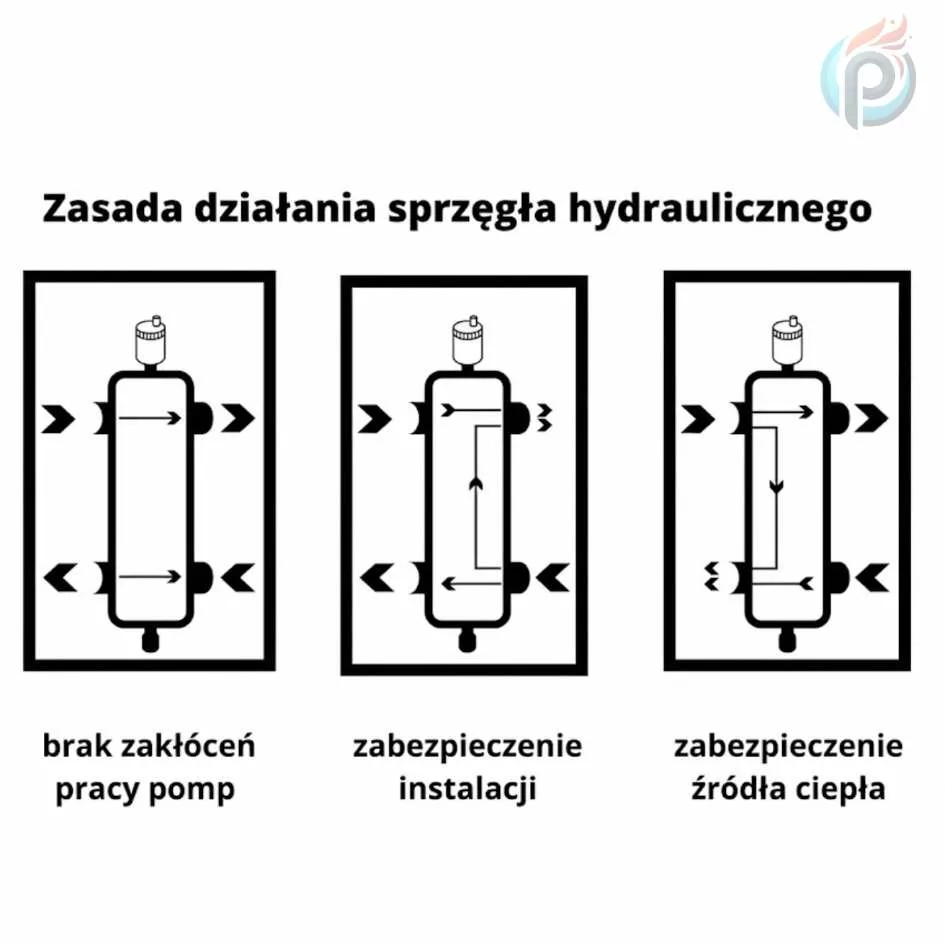

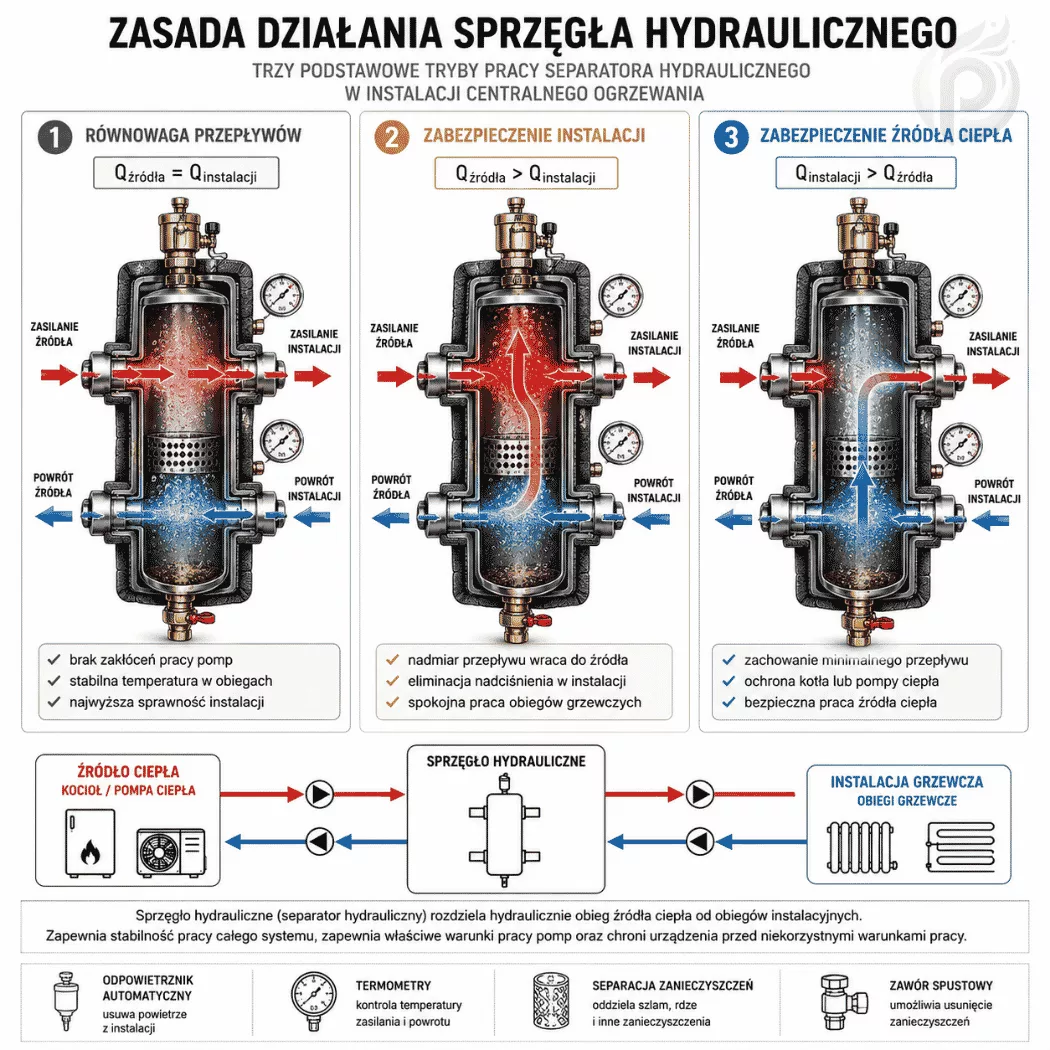

Trzy stany pracy sprzęgła hydraulicznego
Przepływ pierwotny oznaczamy jako V̇p, a sumaryczny przepływ instalacji jako V̇s. Pionowy przepływ w korpusie jest równy różnicy ich wartości.
V̇p = V̇s
Stan zbliżony do równowagi
Przepływ pionowy jest minimalny. Temperatura zasilania instalacji jest zbliżona do temperatury wychodzącej ze źródła.
V̇p większe od V̇s
Przepływ w dół korpusu
Nadwyżka gorącej wody wraca do źródła. Temperatura jego powrotu rośnie, co może pogorszyć kondensację albo warunki pracy pompy ciepła.
V̇s większe od V̇p
Przepływ w górę korpusu
Część chłodniejszego powrotu miesza się z zasilaniem instalacji. Odbiorniki dostają niższą temperaturę niż temperatura ze źródła.
Bilans różnicy przepływów
Sprzęgło nie „produkuje” brakującego przepływu i nie usuwa nadwyżki. Pozwala jej krążyć pionowo pomiędzy zasilaniem a powrotem, dlatego bilans trzeba analizować razem z temperaturami.
Interaktywny analizator sprzęgła: przepływy, mieszanie i średnica
Wprowadź moc i różnicę temperatur albo znane przepływy. Narzędzie porówna obieg pierwotny z wtórnym, pokaże kierunek przepływu pionowego, uproszczone temperatury po zmieszaniu oraz orientacyjną średnicę wewnętrzną korpusu przy zadanej prędkości.
Co dzieje się wewnątrz sprzęgła?
Porównanie dotyczy jednego punktu pracy. Rzeczywista instalacja zmienia przepływy wraz z pracą pomp, zaworów, siłowników i źródła.
Dane do analizy
Jeżeli znasz przepływy z projektu lub odczytu, wybierz tryb bezpośredni. W przeciwnym razie narzędzie oszacuje je z mocy i różnicy temperatur.
Dynamiczny schemat przepływu
Żółta strzałka pokazuje różnicę przepływów wewnątrz korpusu. Jej kierunek zmienia się wraz z bilansem V̇p i V̇s.
Wynik dla wprowadzonych założeń
Model używa zależności V̇ = P / (1,163 × ΔT) dla wody oraz idealnego bilansu mieszania. Nie uwzględnia glikolu, strat ciepła korpusu, krótkich spięć poza sprzęgłem, charakterystyk pomp ani wymagań konkretnego urządzenia. Obliczona średnica jest średnicą geometryczną modelu, a nie automatycznie dobranym DN produktu.
Czy pompa ciepła zawsze wymaga sprzęgła hydraulicznego?
Nie. O potrzebie sprzęgła nie decyduje sama nazwa źródła, lecz wymagany przepływ, dostępna wysokość podnoszenia, aktywny zład, zachowanie stref i sposób sterowania całym układem.
Układ bezpośredni może być właściwy
Jeżeli pompa obiegowa urządzenia pokrywa opory krytycznej drogi, odbiorniki mają wspólną temperaturę, a minimalny przepływ i zład są zabezpieczone, dodatkowy obieg pompowy nie musi być potrzebny.
Rozdzielenie może rozwiązać konflikt pomp
Sprzęgło bywa uzasadnione przy kilku niezależnych pompach, obiegach mieszanych, zmiennym przepływie po stronie budynku albo wtedy, gdy pompa źródła nie ma obsługiwać oporów instalacji.
Minimalny przepływ i minimalny zład to dwie różne rzeczy
Sprzęgło tworzy drogę przepływu po stronie źródła, ale jego niewielka pojemność zazwyczaj nie zapewnia wymaganego zładu ani zapasu energii. Jeżeli problemem jest zbyt mała ilość aktywnej wody, rozwiązaniem może być odpowiednio wpięty bufor lub volumizer. Warto najpierw policzyć ilość wody w instalacji podłogowej.
Dlaczego nadmierne mieszanie może pogorszyć warunki pracy?
Gdy przepływ wtórny jest większy niż pierwotny, chłodny powrót domiesza się do zasilania podłogówki. Aby utrzymać wymaganą temperaturę za sprzęgłem, źródło może potrzebować wyższej temperatury zasilania. Gdy przepływ pierwotny jest większy, część gorącej wody wraca bezpośrednio do źródła. W obu przypadkach nie warto ustawiać pomp „na zapas”. Więcej o wymaganiach całego układu znajdziesz w dziale pompa ciepła.
Ważne: wymagany minimalny przepływ, minimalna aktywna objętość oraz zasady pracy podczas odszraniania trzeba odczytać z dokumentacji konkretnego modelu. Nie da się ich wiarygodnie wyznaczyć wyłącznie z mocy znamionowej.
Sprzęgło hydrauliczne przy kotle gazowym
Kocioł również nie wymaga sprzęgła automatycznie. Rozdzielenie jest pomocne przede wszystkim wtedy, gdy obieg kotłowy i kilka obiegów odbiorczych mają pracować z niezależnymi pompami lub różnymi parametrami.
| Sytuacja | Co trzeba sprawdzić | Możliwy kierunek decyzji |
|---|---|---|
| Jedna podłogówka, jedna pompa | Przepływ, opory, minimalną moc i zakres modulacji kotła | Często możliwy układ bezpośredni |
| Kilka grup pompowych | Wzajemne oddziaływanie pomp i bilans przepływów | Sprzęgło może być uzasadnione |
| Podłogówka i grzejniki | Temperatury, zawór mieszający, przepływy i sterowanie | Układ mieszany wymaga osobnego schematu |
| Mały odbiór chwilowy | Taktowanie, minimalną moc, zład i pracę stref | Sprzęgło samo nie zwiększy pojemności |
Temperatura powrotu ma znaczenie dla kondensacji
Przy V̇p większym od V̇s nadwyżka ciepłego zasilania płynie w dół sprzęgła i podnosi temperaturę powrotu do kotła. Może to ograniczać warunki sprzyjające kondensacji. Bilans pomp należy więc ustawić na podstawie potrzeb obiegów, a nie według zasady „większy przepływ zawsze jest bezpieczniejszy”. Zobacz również opracowanie o kotle gazowym i instalacji grzewczej.
Podłogówka, grzejniki i kilka rozdzielaczy — jaki schemat?
Połączenie różnych odbiorników nie przesądza jeszcze o jednym gotowym schemacie. Trzeba rozdzielić trzy zadania: zapewnienie przepływu, uzyskanie właściwej temperatury oraz sterowanie każdym obiegiem.
Zgrupuj temperatury
Sprawdź, które odbiorniki mogą pracować z tą samą temperaturą zasilania, a które wymagają jej obniżenia.
Zsumuj przepływy
Oblicz przepływ każdej grupy i jednoczesność pracy. Dwa rozdzielacze nie oznaczają automatycznie dwóch pomp.
Policz krytyczne opory
Dla każdej pompy wyznacz najbardziej niekorzystną drogę hydrauliczną, którą ma obsłużyć.
Wybierz funkcję elementu
Sprzęgło rozdziela pompy, zawór miesza temperaturę, bufor zwiększa zład, a wymiennik rozdziela media.
Ustal kolejność sterowania
Źródło, pompy, zawór mieszający i siłowniki muszą pracować według jednej, opisanej logiki.
Sprawdź stany częściowe
Zweryfikuj nie tylko pełną moc, ale też pracę jednej strefy, zamykanie pętli i wyłączenie wybranej grupy.
Sprzęgło nie obniża temperatury w sposób kontrolowany. Do tego zadania służy poprawnie dobrany i sterowany zawór mieszający. Praktyczne warianty połączenia opisuje także artykuł ogrzewanie podłogowe i grzejniki w jednej instalacji.
Jak dobrać przepływ i średnicę sprzęgła hydraulicznego?
Dobór zaczyna się od przepływów projektowych po obu stronach. Do wstępnego sprawdzenia korpusu przyjmuje się większy z nich, ale gotowe sprzęgło wybiera się z dokumentacji urządzenia, uwzględniając dopuszczalny przepływ, spadek ciśnienia, przyłącza i funkcje dodatkowe.
Przepływ wynikający z mocy
Dla wody zależność pokazuje, dlaczego ta sama moc przy małej różnicy temperatur wymaga większego przepływu. Różnicę ΔT dobiera się dla konkretnego obiegu, a nie automatycznie do rodzaju źródła.
Przekrój modelowego korpusu
Po przeliczeniu przepływu z m³/h na m³/s można oszacować średnicę wewnętrzną dla zadanej prędkości. Wyniku nie wolno utożsamiać wprost ze średnicą przyłącza ani oznaczeniem DN gotowego produktu.
Przykład porównawczy dla mocy 12 kW
| Różnica temperatur | Przepływ wody | Znaczenie |
|---|---|---|
| ΔT = 5 K | około 2,06 m³/h | Większy przepływ dla tej samej mocy |
| ΔT = 7 K | około 1,47 m³/h | Wartość pośrednia |
| ΔT = 10 K | około 1,03 m³/h | Mniejszy przepływ, większa różnica temperatur |
Dlaczego nie dobierać sprzęgła wyłącznie „z mocy kotła”?
Dwa układy o tej samej mocy mogą mieć inne ΔT, inne medium i zupełnie inne przepływy. Dodatkowo króćce, magistrale i pompy muszą obsłużyć własne wartości obliczeniowe. W osobnym kalkulatorze możesz sprawdzić średnicę rury zasilającej rozdzielacz.
Nie przenoś średnicy korpusu na króćce i rury. Duży przekrój wnętrza ma ograniczyć prędkość i różnicę ciśnień. Rury przyłączeniowe dobiera się osobno z przepływu, prędkości, strat ciśnienia i dopuszczalnego hałasu.
Jak dobiera się pompy po obu stronach sprzęgła?
Po rozdzieleniu hydraulicznym nie sumuje się wysokości podnoszenia pomp tak, jakby pracowały szeregowo na jednej drodze. Każda pompa ma zapewnić wymagany przepływ przez tę część instalacji, którą rzeczywiście obsługuje.
Pompa obiegu pierwotnego
Pokonuje opory źródła, przewodów do sprzęgła, armatury i elementów znajdujących się w jej zamkniętej drodze. Musi zapewnić przepływ wymagany przez źródło.
Pompa obiegu wtórnego
Pokonuje opory od sprzęgła przez magistralę, rozdzielacz i najbardziej niekorzystną pętlę z powrotem do sprzęgła. Jej przepływ wynika z sumy czynnych odbiorników.
Co zmienia regulacja rotametrów i siłowników?
Nastawy rotametrów na rozdzielaczu rozdzielają przepływ pomiędzy pętle. Zamykanie siłowników termoelektrycznych zmienia punkt pracy pompy wtórnej i sumaryczny przepływ przez sprzęgło. Właśnie dlatego analizuje się warunki pełnego i częściowego obciążenia.
Najczęstszy błąd przy doborze
Wybór dwóch dużych pomp bez policzenia oporów nie gwarantuje prawidłowego działania. Może zwiększyć zużycie energii, szumy, dławienie na zaworach oraz niepotrzebny przepływ pionowy w sprzęgle. Punktem wyjścia powinien być dobór pompy obiegowej z przepływu i strat ciśnienia.
Jak sprzęgło wpływa na temperaturę i sprawność źródła?
Sprzęgło samo w sobie nie „zabiera stałego procentu energii”. Skutek zależy od izolacji oraz przede wszystkim od relacji przepływów, która może spowodować mieszanie i zmianę temperatur potrzebnych po obu stronach.
| Relacja przepływów | Co płynie pionowo | Skutek temperaturowy | Ryzyko eksploatacyjne |
|---|---|---|---|
| V̇p ≈ V̇s | Niewielki strumień | Mała zmiana temperatur | Zależne głównie od strat i sterowania |
| V̇p większe od V̇s | Zasilanie w dół | Wyższy powrót do źródła | Gorsza kondensacja, mniej korzystny powrót pompy ciepła |
| V̇s większe od V̇p | Powrót w górę | Niższe zasilanie instalacji | Potrzeba podniesienia temperatury źródła |
Nie oznacza to, że przepływy muszą być zawsze identyczne. Należy natomiast wiedzieć, jaki stan jest przewidziany przez projekt oraz czy temperatura dostępna za sprzęgłem nadal pokrywa zapotrzebowanie odbiorników wynikające z projektowego obciążenia cieplnego.
Wniosek praktyczny: sprzęgło może poprawić stabilność hydrauliczną pomp, ale nie gwarantuje automatycznie wyższej sprawności całego układu. Sprawność zależy również od temperatur, regulacji, izolacji i pracy przy częściowym obciążeniu.
Sterowanie, czujniki i kolejność pracy urządzeń
Nawet poprawnie dobrane średnice nie naprawią źle zaplanowanego sterowania. Trzeba z góry opisać, kto zgłasza zapotrzebowanie, kiedy startuje źródło, kiedy pracują pompy i co dzieje się po zamknięciu stref.
Sygnał zapotrzebowania
Regulator lub automatyka strefowa powinny przekazać źródłu informację, że istnieje realny odbiór ciepła.
Uruchomienie przepływu
Kolejność pracy pomp musi zapewnić przepływ w wymaganym obiegu, zanim źródło zacznie przekazywać moc.
Kontrola temperatury
Czujnik powinien mierzyć tę temperaturę, według której układ ma się rzeczywiście regulować.
Praca częściowa
Automatyka musi uwzględniać zamknięcie części pętli i zmianę przepływu po stronie wtórnej.
Wybieg pomp
Po wyłączeniu źródła może być potrzebne kontrolowane odprowadzenie ciepła zgodnie z jego dokumentacją.
Stany awaryjne
Brak przepływu, przegrzanie, zamknięcie zaworu lub błąd czujnika powinny prowadzić do bezpiecznej reakcji układu.
Gdzie umieścić czujnik temperatury?
Nie istnieje jedna pozycja właściwa dla każdego sterownika. Jeżeli źródło ma utrzymywać temperaturę po stronie instalacji, czujnik może być wymagany za sprzęgłem. Jeżeli sterownik reguluje obieg pierwotny, miejsce pomiaru może być inne. Zawsze trzeba stosować schemat i wymagania konkretnej automatyki.
Co z pogodowym sterowaniem podłogówki?
Krzywa grzewcza powinna odnosić się do temperatury dostępnej dla odbiorników. Jeśli za sprzęgłem występuje zmienne domieszanie powrotu, pomiar wyłącznie przed sprzęgłem może nie opisywać rzeczywistego zasilania podłogi.
Montaż sprzęgła hydraulicznego i najczęstsze błędy
Sprzęgło należy zamontować zgodnie z dokumentacją konkretnego urządzenia. Układ króćców, dopuszczalna orientacja, funkcja odpowietrzenia, miejsce spustu i sposób czyszczenia nie są identyczne dla wszystkich konstrukcji.
- Nie zamieniaj zasilania z powrotem ani strony pierwotnej z wtórną bez potwierdzenia schematu.
- Nie redukuj króćców i magistrali bez obliczenia prędkości oraz strat ciśnienia.
- Zaizoluj korpus i przewody, aby ograniczyć niekontrolowane straty ciepła.
- Zapewnij dostęp do odpowietrzenia, spustu, czyszczenia i elementów serwisowych.
- Umieść czujniki zgodnie z funkcją sterowania, nie w miejscu wybranym wyłącznie dla wygody.
- Uwzględnij kierunki przepływu i możliwość wypłukiwania osadów z dolnej części urządzenia.
- Nie traktuj każdego sprzęgła jako separatora magnetycznego lub odmulacza.
- Po uruchomieniu zmierz temperatury, przepływy i zachowanie instalacji przy zamykaniu stref.
Sprzęgło nie zawsze zastępuje separator powietrza i zanieczyszczeń
Niektóre urządzenia łączą kilka funkcji, inne jedynie rozdzielają hydraulicznie. Skuteczne usuwanie mikropęcherzy, osadów i cząstek magnetycznych wymaga odpowiedniej konstrukcji oraz warunków przepływu. Zobacz osobny poradnik o separatorze zanieczyszczeń i powietrza.
Błąd uruchomieniowy: regulacja tylko jednego punktu pracy
Odczyt przy wszystkich otwartych pętlach nie pokazuje, co stanie się po zamknięciu połowy stref. Uruchomienie powinno obejmować kilka stanów: pełny odbiór, częściowy odbiór, minimalny czynny obieg oraz przejścia pomiędzy nimi.
Checklista: jak zdecydować, czy instalacja potrzebuje sprzęgła?
Poniższa kolejność ogranicza ryzyko, że sprzęgło zostanie dodane „na wszelki wypadek” albo pominięte mimo rzeczywistego konfliktu hydraulicznego.
Oblicz moc i przepływy
Wyznacz przepływ każdego obiegu z projektowej mocy oraz przyjętej różnicy temperatur lub użyj danych z pełnych obliczeń.
Rozpisz wszystkie pompy
Zaznacz, które fragmenty instalacji obsługuje każda pompa i gdzie ich drogi hydrauliczne się łączą.
Policz opory krytyczne
Porównaj wymaganą wysokość podnoszenia z charakterystyką pompy przy projektowym przepływie.
Sprawdź źródło
Zweryfikuj minimalny przepływ, aktywny zład, temperatury, defrost, modulację i wymagania automatyki.
Przeanalizuj stany częściowe
Sprawdź zamykanie stref, wyłączanie grup, zmianę przepływów i temperaturę po zmieszaniu.
Dopiero wtedy wybierz element
Zdecyduj, czy potrzebne jest sprzęgło, bufor, volumizer, wymiennik, zawór mieszający lub prostszy układ bezpośredni.
Dokumentuj założenia. Na schemacie powinny znaleźć się przepływy projektowe, nastawy pomp, średnice, miejsca czujników, logika sterowania oraz warunki, przy których instalacja ma zachować minimalny przepływ.
FAQ — sprzęgło hydrauliczne w ogrzewaniu podłogowym
Czy sprzęgło hydrauliczne jest obowiązkowe przy podłogówce?
Nie. Jest potrzebne wtedy, gdy projekt wymaga rozdzielenia hydraulicznego obiegów. Układ bezpośredni może działać prawidłowo, jeżeli jedna pompa zapewnia wymagany przepływ i wysokość podnoszenia, a źródło ma zabezpieczony minimalny przepływ oraz aktywny zład.
Czy pompa ciepła musi mieć sprzęgło?
Nie każda. Decydują wymagania konkretnej pompy ciepła, opory instalacji, liczba pomp, sterowanie strefowe oraz minimalny przepływ i zład. Sprzęgło nie może być dobierane tylko z rodzaju źródła.
Czy sprzęgło hydrauliczne jest buforem?
Nie. Sprzęgło rozdziela hydraulicznie obiegi, ale zwykle ma małą pojemność. Bufor zwiększa zład i może magazynować energię. Bufor czterorurowy może jednocześnie pełnić funkcję rozdziału hydraulicznego.
Czy sprzęgło zwiększa ilość wody w instalacji?
Tylko o objętość własnego, zazwyczaj niewielkiego korpusu. Jeżeli źródło wymaga znacznie większego aktywnego zładu, potrzebny może być bufor lub volumizer o policzonej pojemności.
Co oznacza przepływ w dół sprzęgła?
Oznacza, że przepływ pierwotny jest większy od wtórnego. Nadwyżka ciepłego zasilania płynie do powrotu źródła i podnosi jego temperaturę.
Co oznacza przepływ w górę sprzęgła?
Oznacza, że przepływ wtórny jest większy od pierwotnego. Część chłodniejszego powrotu miesza się z zasilaniem instalacji i obniża jego temperaturę.
Czy przepływy po obu stronach muszą być identyczne?
Nie zawsze, ale różnica musi być świadoma i uwzględniona w bilansie temperatur. Im większa różnica przepływów, tym większy strumień pionowy oraz możliwy efekt mieszania.
Jak dobrać wielkość sprzęgła hydraulicznego?
Najpierw oblicza się przepływy projektowe, a następnie wybiera urządzenie dla większego wymaganego przepływu zgodnie z jego dokumentacją. Trzeba także sprawdzić króćce, spadek ciśnienia, prędkość w korpusie i funkcje dodatkowe.
Czy średnica korpusu jest taka sama jak średnica przyłączy?
Nie. Korpus zwykle ma znacznie większy przekrój, aby uzyskać małą prędkość i małą różnicę ciśnień. Króćce i rury dobiera się osobno z przepływu oraz strat ciśnienia.
Czy dwa rozdzielacze wymagają sprzęgła?
Nie automatycznie. Kilka rozdzielaczy może pracować na jednej pompie, jeśli jej punkt pracy i średnice magistral są prawidłowo obliczone. Znaczenie ma liczba niezależnych pomp, a nie sama liczba szafek.
Czy sprzęgło poprawia sprawność pompy ciepła lub kotła?
Może poprawić warunki hydrauliczne, ale nie gwarantuje wyższej sprawności. Nadmierne mieszanie może wymagać wyższej temperatury źródła albo podnosić temperaturę powrotu.
Gdzie montuje się pompy względem sprzęgła?
Pompa pierwotna obsługuje drogę źródło–sprzęgło, a pompa wtórna drogę sprzęgło–odbiorniki. Dokładne położenie, kierunek i wymagane odcinki montażowe wynikają ze schematu oraz dokumentacji urządzeń.
Czy sprzęgło zastępuje separator zanieczyszczeń?
Tylko wtedy, gdy konkretne urządzenie ma taką potwierdzoną konstrukcję i wyposażenie. Zwykłego sprzęgła nie należy automatycznie traktować jako odmulacza, separatora magnetycznego ani separatora mikropęcherzy.
Czy przy sprzęgle potrzebny jest zawór mieszający?
Jeżeli określony obieg wymaga kontrolowanej temperatury niższej niż pozostałe, może być potrzebny zawór mieszający. Sprzęgło rozdziela hydraulicznie, ale nie jest regulatorem temperatury zasilania.
Źródła i podstawa techniczna opracowania
- ISO 11855-3:2021 — projektowanie wbudowanych wodnych systemów ogrzewania i chłodzenia powierzchniowego.
- ISO 11855-5:2021 — instalowanie wbudowanych wodnych systemów powierzchniowych.
- Sustainable Energy Authority of Ireland — wymagania projektowe i wykonawcze instalacji z pompą ciepła.
- Scottish Government — rola zbiorników buforowych w niskoemisyjnych systemach ogrzewania.
Wartości wymagane przez źródło, dopuszczalne przepływy oraz zasady montażu zawsze należy potwierdzić w dokumentacji konkretnego urządzenia. Analizator przedstawia model edukacyjny dla wody i nie zastępuje doboru produktowego.
Otrzymaj projekt z obliczonym schematem hydraulicznym
Dobierzemy pętle, przepływy, średnice, rozdzielacze i nastawy do rzeczywistego obciążenia budynku. Jeżeli układ wymaga sprzęgła, bufora, dodatkowej pompy lub mieszania, rozwiązanie zostanie pokazane w spójnym schemacie.
Zamów kompletny projekt ogrzewania podłogowego
Robert Kucharski
CEO & Główny ProjektantMasz wątpliwości? Skonsultuj swój problem techniczny.
Jako autor tego bloga pomagam inwestorom unikać kosztownych błędów. Jeśli nie wiesz, jak dobrać pompę ciepła lub masz problem z istniejącą instalacją – napisz do mnie. Chętnie podpowiem najlepsze rozwiązanie.
