Czy ogrzewanie podłogowe można podłączyć do grzejników?

Czy ogrzewanie podłogowe można podłączyć do grzejników?

Jeżeli grzejniki pokrywają obciążenie pomieszczeń przy tym samym niskim parametrze co podłoga, możliwy jest wspólny obieg bez mieszacza. Jeżeli wymagają wyższej temperatury, podłogówka otrzymuje własny obieg z kontrolą temperatury. Pojedyncza mała pętla może czasem pracować z RTL, ale nie jest to zamiennik pełnego rozdzielacza.

Szczególnym przypadkiem jest połączenie pompy ciepła, podłogówki i grzejników. W takim układzie najpierw warto sprawdzić możliwość obniżenia parametrów grzejników, zamiast automatycznie produkować gorętszą wodę i później ją mieszać.

Wspólne źródło, wspólna temperatura czy połączenie szeregowe?

Pod jednym pytaniem inwestorzy rozumieją trzy zupełnie różne rozwiązania. Bez ich rozdzielenia każda krótka odpowiedź będzie myląca.

W instalacji wodnej każdy obieg grzewczy musi otrzymać przepływ odpowiadający przenoszonej mocy. Samo połączenie trójnikami nie gwarantuje, że woda podzieli się zgodnie z zapotrzebowaniem.

Cztery warianty połączenia podłogówki z grzejnikami

Wybór powinien wynikać z obliczeń i schematu całej instalacji. Profesjonalny projekt ogrzewania podłogowego pokazuje nie tylko przebieg rur, ale również parametry obu obiegów, przepływy, opory i logikę sterowania.

1. Policz obciążenia pomieszczeń. Bez nich nie wiadomo, jakiej mocy potrzebują podłoga i grzejniki.
2. Sprawdź odbiorniki przy wspólnym niskim parametrze. Jeżeli wystarczają, nie twórz drugiej temperatury bez potrzeby.
3. Jeżeli temperatury muszą się różnić, rozdziel funkcje obiegów. Dobierz mieszanie i przepływy do rzeczywistych wartości.
4. Dopiero na końcu oceń sprzęgło, bufor lub wymiennik. Każdy z tych elementów rozwiązuje inny problem.

Kiedy podłogówka i grzejniki mogą pracować na jednej temperaturze?

Wspólny parametr jest możliwy, gdy oba typy odbiorników pokrywają projektowe obciążenie pomieszczeń przy tej samej temperaturze zasilania i powrotu. Grzejniki mogą być większe, przewymiarowane względem dawnego kotła albo specjalnie dobrane do pracy niskotemperaturowej.

Takie podejście szczególnie dobrze współpracuje z niskotemperaturowym źródłem ciepła. Jedna krzywa grzewcza, brak zbędnego mieszania i mniejsza liczba pomp upraszczają instalację, ale tylko wtedy, gdy moc wszystkich odbiorników została potwierdzona.

Czy potrzebna jest jedna pompa?

Może wystarczyć jedna pompa, jeżeli jej punkt pracy obejmuje wymagany przepływ całej instalacji i opór najbardziej wymagającej drogi. O liczbie pomp nie decyduje sama obecność grzejników oraz podłogówki, lecz architektura hydrauliczna i sposób sterowania.

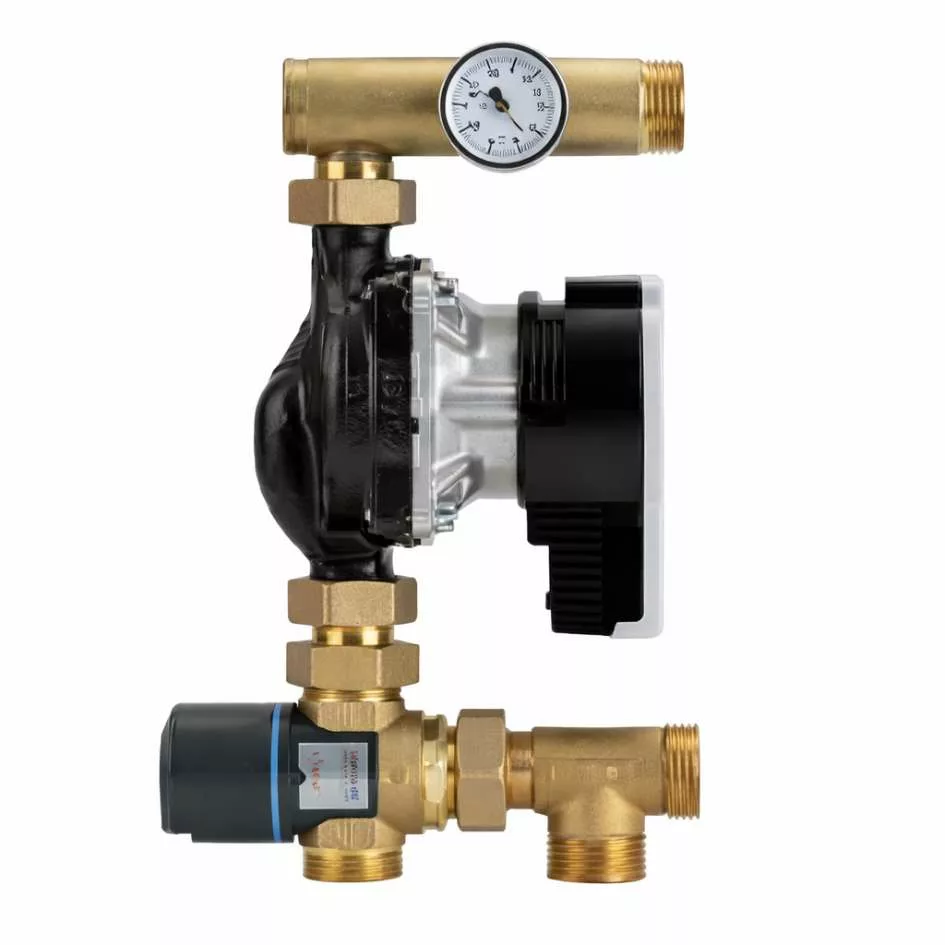

Dwa obiegi temperaturowe z grupą pompowo-mieszającą

Jeżeli grzejniki potrzebują wyższej temperatury niż podłoga, źródło może zasilać obieg grzejnikowy bezpośrednio, a chłodniejszy parametr dla podłogówki przygotowuje obieg mieszany.

Pełną funkcję i warianty włączenia omawia poradnik o zaworze mieszającym w ogrzewaniu podłogowym. Sam zawór nie rozwiązuje jednak hydrauliki: trzeba jeszcze określić kierunek przepływu, miejsce pompy, zachowanie zaworu przy zamkniętych strefach oraz dostępne ciśnienia po obu stronach.

Czy małą pętlę podłogówki można podłączyć przez RTL?

Ogranicznik temperatury powrotu może być rozważany dla pojedynczej, niewielkiej pętli — często w modernizowanej łazience. RTL reaguje na temperaturę wody opuszczającej pętlę. Nie utrzymuje wprost stałej temperatury zasilania i nie działa jak zawór mieszający z osobną pompą.

Granice temperatury trzeba sprawdzić tak samo jak w pełnym systemie. Pomocny jest poradnik o maksymalnej temperaturze zasilania podłogówki, lecz właściwa wartość nadal zależy od projektu i ograniczeń okładziny.

Sprzęgło, bufor i wymiennik płytowy nie są tym samym

Obecność dwóch rodzajów odbiorników nie jest jeszcze argumentem za automatycznym rozdzieleniem hydraulicznym. Najpierw trzeba wskazać problem, który dodatkowy element ma rozwiązać.

Szczegółowe zasady omawiamy osobno dla sprzęgła hydraulicznego, bufora ciepła oraz wymiennika płytowego. Żaden z tych elementów nie powinien być dopisywany do schematu wyłącznie „na wszelki wypadek”.

Kiedy rozdzielenie jest uzasadnione?

• Obieg źródła i instalacji wymagają niezależnych przepływów.
• Źródło potrzebuje minimalnego przepływu, którego strefy odbiorcze nie gwarantują.
• Trzeba chronić źródło przed niewłaściwą temperaturą powrotu.
• Po obu stronach występują różne media, ciśnienia albo wymagania formalne.
• Układ ma wiele obiegów o odmiennych trybach pracy i sterowaniu.

Jak zmienia się moc grzejników po obniżeniu temperatury?

Moc katalogowa dotyczy określonych temperatur zasilania, powrotu i pomieszczenia. Po obniżeniu parametrów spada średnia różnica temperatur między grzejnikiem a wnętrzem, dlatego ten sam odbiornik oddaje mniej ciepła. Nie wolno jednak przyjmować jednego spadku procentowego dla wszystkich modeli.

Wykładnik i warunki nominalne powinny pochodzić z wiarygodnych danych konkretnego odbiornika. Jeżeli ich nie ma, można wykonać analizę wariantową, ale wynik trzeba opisać jako założenie.

Temperatura powinna wynikać z bilansu, a nie z przyzwyczajenia. Osobno wyjaśniamy, jaka jest optymalna temperatura ogrzewania podłogowego i dlaczego jej nie wybiera się wyłącznie z nazwy źródła.

Podłogówka musi pokryć obciążenie bez przegrzewania powierzchni

To, że podłoga jest „niskotemperaturowa”, nie mówi jeszcze, ile watów odda w konkretnym pokoju. Potrzebne są obciążenie, aktywna powierzchnia i parametry całej konstrukcji.

Na możliwą moc wpływają między innymi temperatura wody, rozstaw rur, warstwy nad rurą, opór okładziny oraz dopuszczalna temperatura powierzchni. Metodykę omawia poradnik o obliczeniach ogrzewania podłogowego według EN 1264.

Jeżeli wydajność podłogi jest niewystarczająca, grzejnik może pełnić funkcję odbiornika uzupełniającego. Jego moc i sposób regulacji trzeba jednak uwzględnić w bilansie tego samego pomieszczenia.

Przepływy i różnica temperatur w instalacji mieszanej

Dla wody orientacyjny przepływ można wyznaczyć z mocy i różnicy temperatur. Poprawne jednostki są kluczowe — dla pętli o mocy 1200 W i ΔT równej 10 K wynik wynosi około 103 l/h, czyli 1,72 l/min, a nie 1,03 m³/h.

Projektowa różnica między temperaturą zasilania i powrotu może być inna dla obiegu grzejnikowego i podłogowego. Nie należy automatycznie przypisywać każdej podłogówce ΔT = 10 K.

Równoległe gałęzie nie dzielą przepływu po równo

Woda wybiera drogi zgodnie z ich oporami. Każda pętla i każdy grzejnik wymagają właściwego równoważenia. Na rozdzielaczu wartości ustawia się według obliczonej mocy obwodów, a nie przez podzielenie przepływu całkowitego przez ich liczbę. Służy temu między innymi prawidłowa regulacja rotametrów ogrzewania podłogowego.

Czy do grzejników i podłogówki potrzebne są dwie pompy?

Czasem tak, czasem nie. Liczba pomp wynika ze schematu, wymaganych przepływów, oporów oraz sposobu regulacji — nie z samego występowania dwóch rodzajów odbiorników.

Podstawy wyjaśnia poradnik o pompie obiegowej w podłogówce. Punkt pracy można edukacyjnie sprawdzić w kalkulatorze doboru pompy obiegowej, ale finalny dobór musi korzystać z oporów konkretnego układu.

Obwód krytyczny, a nie suma wszystkich pętli

Pompa obsługująca równoległe obwody musi pokonać stratę ciśnienia najbardziej wymagającej czynnej drogi przy całkowitym przepływie swojej części instalacji. Nie sumuje się strat wszystkich pętli jedna za drugą.

Po zsumowaniu przepływów trzeba także sprawdzić średnicę przewodu zasilającego rozdzielacz, prędkość wody i opory wspólnej magistrali.

Jak dobiera się zawór mieszający i współczynnik Kv?

Z bilansu energii można wyznaczyć teoretyczny udział gorącego strumienia potrzebny do uzyskania temperatury mieszanej. Nie oznacza to jednak, że wynik 25% odpowiada dokładnie 25% skali siłownika.

Rzeczywista pozycja zaworu zależy od jego charakterystyki, autorytetu, różnic ciśnienia i zachowania obu gałęzi. Dlatego Kv nie powinno być wybierane jako „10–20% więcej od przepływu”. Należy przyjąć projektowy przepływ, zaplanować spadek ciśnienia na zaworze i sprawdzić jakość regulacji.

• Zbyt mały zawór zwiększa opór i może ograniczyć przepływ.
• Zbyt duży zawór może pracować na niewielkim zakresie skoku i utrudniać stabilną regulację.
• Charakterystyka siłownika i zaworu musi pasować do regulatora.
• Czujnik temperatury powinien mierzyć parametr reprezentatywny dla obiegu podłogowego.

Kocioł gazowy, pellet i pompa ciepła — jak zmienia się schemat?

Osobne opracowania pokazują wymagania dla kotła gazowego, kotła na pellet, kotłów na paliwa stałe z podłogówką oraz pompy ciepła. W każdym przypadku ostateczny schemat musi odpowiadać aktualnej dokumentacji urządzenia.

Jak sterować grzejnikami i ogrzewaniem podłogowym?

Podłoga reaguje wolniej niż grzejnik, dlatego oba odbiorniki nie powinny być traktowane identycznie tylko dlatego, że korzystają z jednego źródła. Regulacja ma utrzymywać możliwie niską temperaturę wody, zapewniając jednocześnie wymaganą moc.

Podstawą jest odpowiednio ustawiona krzywa grzewcza. W układzie z dwoma parametrami regulator może prowadzić oddzielne krzywe obiegów, korzystając nawet z jednego prawidłowo umieszczonego czujnika zewnętrznego. Więcej wyjaśnia poradnik o sterowaniu pogodowym podłogówki.

Przed masowym zamykaniem obwodów warto sprawdzić zasady sterowania strefowego i sposób pracy siłowników termoelektrycznych na rozdzielaczu. Przy pompie ciepła oraz kotle o małej modulacji układ musi zachować wymagany przepływ także wtedy, gdy część pomieszczeń osiągnie temperaturę.

Interaktywny analizator schematu podłogówki i grzejników

Odpowiedz na sześć pytań. Narzędzie wskaże najbardziej prawdopodobny kierunek koncepcji oraz obliczenia, których nadal nie wolno pominąć.

Przykłady połączenia podłogówki i grzejników

Przy przebudowie warto zacząć od ograniczeń istniejącego obiektu. Poradnik o ogrzewaniu podłogowym w remontowanym budynku pokazuje, dlaczego wysokość podłogi, stan przegród i dostępne trasy mogą zmienić wybór systemu.

Co powinien zawierać projekt instalacji mieszanej?

Rysunek z trójnikami i symbolem mieszacza nie jest jeszcze projektem. Dokumentacja powinna umożliwić wykonanie, uruchomienie i kontrolę obu obiegów.

1. Bilans cieplny. Obciążenie całego budynku oraz każdego pomieszczenia osobno.
2. Sprawdzenie grzejników. Moc przy projektowych temperaturach zasilania, powrotu i wnętrza.
3. Projekt podłogi. Powierzchnia czynna, rozstawy, długości pętli, okładziny i temperatury powierzchni.
4. Schemat hydrauliczny. Rozdział obiegów, kierunki przepływu, zawory, pompy i ewentualne rozdzielenie.
5. Obliczenia przepływowo-oporowe. Przepływy, obwody krytyczne, średnice, Kv i punkty pracy pomp.
6. Automatyka. Krzywe grzewcze, czujniki, siłowniki, priorytety i stan przy zamknięciu stref.

Punktem wyjścia jest projektowe obciążenie cieplne OZC. Jeżeli chcesz zrozumieć jego składniki, zobacz również, jak oblicza się straty ciepła w budynku.

Najczęstsze błędy przy łączeniu podłogówki z grzejnikami

Nie ma jednej maksymalnej długości właściwej dla każdej instalacji. Wyjaśnia to szczegółowo poradnik o maksymalnej długości pętli podłogówki.

• Wpięcie pętli bez kontroli temperatury i bez sprawdzenia przepływu.
• Obniżenie temperatury całego układu bez przeliczenia mocy grzejników.
• Mieszanie mimo możliwości pracy wszystkich odbiorników na wspólnym parametrze.
• Identyczne nastawy pętli i grzejników niezależnie od ich mocy.
• Brak analizy minimalnego przepływu źródła po zamknięciu stref.
• Przyjęcie położenia zaworu jako równego udziałowi gorącej wody.
• Brak aktualizacji obliczeń po zmianie grzejników, okładziny lub lokalizacji rozdzielacza.

Checklista instalacji podłogowej i grzejnikowej

• Znamy obciążenie cieplne każdego pomieszczenia.
• Grzejniki są przeliczone dla planowanej temperatury wody.
• Podłoga pokrywa swoją część mocy z powierzchni czynnej.
• Ustalono, czy odbiorniki mogą pracować na wspólnym parametrze.
• Wiadomo, czy RTL obsługuje tylko jedną odpowiednią pętlę.
• Mieszacz ma obliczony przepływ, spadek ciśnienia i Kv.
• Każda pompa ma określony punkt Q/H i obsługiwaną drogę.
• Magistrale są sprawdzone pod względem średnicy, prędkości i oporów.
• Sprzęgło, bufor lub wymiennik ma jasno opisaną funkcję.
• Zweryfikowano minimalny przepływ i wymagania źródła.
• Regulator obsługuje potrzebną liczbę obiegów i krzywych.
• Zamykane strefy nie destabilizują źródła ani pozostałych odbiorników.
• Rzut, schemat hydrauliczny i tabela nastaw używają tych samych oznaczeń.
• Zmiany wykonawcze są nanoszone przed zakryciem rur.
