Zawór mieszający w ogrzewaniu podłogowym
Wiedza z ponad 1000 projektów
Jako specjalista HVAC i wieloletni praktyk, codziennie widzę na budowach te same, kosztowne błędy. Przewymiarowane zawory i niedogrzane budynki z powodu zablokowanych hydraulicznie pętli to plaga branży. Ten artykuł to bezkompromisowe kompendium, pozbawione marketingowego lania wody.
Parametr Kv vs Średnica gwintu
Największym błędem instalatorów jest dobieranie armatury wyłącznie po średnicy rury (np. „rura 1 cal = zawór 1 cal”). Przeprowadzę Cię przez inżynieryjny proces doboru zaworu w oparciu o obciążenie cieplne OZC i współczynnik przepływu Kvs.
Co znajdziesz w dalszej części?
Zamiast ściany nudnego tekstu, przygotowałem dla Ciebie użyteczne aplikacje zaszyte bezpośrednio w tym artykule. Czytając dalej, otrzymasz dostęp do:
- Symulatora szoku termicznego i reakcji pogodowej.
- Interaktywnego kalkulatora algorytmu Kvs.
- Skanera symptomów i błędów instalacyjnych na gotowej budowie.
Jako specjalista HVAC z doświadczeniem przy ponad 1000 projektów, rozprawiam się z błędami instalatorów. Ten artykuł to czysta wiedza, bez marketingowej ściemy.
Przestaniesz dobierać zawory po średnicy gwintu. Nauczę Cię doboru przez współczynnik Kvs i autorytet zaworu.
Poniżej w tekście znajdziesz kalkulatory doboru, symulatory pogody i skaner awarii – korzystaj z nich swobodnie, ułatwią Ci pracę.
Czy zawór mieszający do podłogówki jest konieczny w każdym domu?
Bezpośrednia odpowiedź zależy od specyfikacji źródła ciepła. Zobaczmy, kiedy przepisy i fizyka bezwzględnie wymuszają montaż zaworu, a kiedy jest on stratą pieniędzy.
Określ specyfikację swojej instalacji:
Wybierz wariant, aby sprawdzić wytyczne inżynierskie.
Emocja i ból inwestora
Brak zaworu to pękające płytki ceramiczne, niszczenie struktury paneli, odparzanie klejów, a przede wszystkim efekt „gorącej podłogi”, który powoduje puchnięcie nóg i realne problemy z układem krążenia. To jedne z najgorszych wad podłogówki z winy instalatora.
Fizyka zjawiska
Jastrych cementowy ulega rozszerzalności termicznej. Przekroczenie granicznych temperatur powoduje naprężenia przewyższające wytrzymałość materiału na ściskanie i zginanie (zgodnie z normą obliczeń i wymogami PN-EN 13813), co prowadzi do destrukcji wylewki.
Zawór jako Bufor Bezpieczeństwa
Zawór mieszający pobiera dokładnie tyle gorącego medium ze źródła, ile potrzeba do podtrzymania parametrów, a resztę zapotrzebowania na przepływ pokrywa schłodzona woda wracająca z rur PEX/PERT ukrytych w podłodze.
Brak zaworu to pękające płytki, niszczenie paneli i efekt „gorącej podłogi” powodujący problemy z krążeniem.
Przekroczenie temperatur powoduje naprężenia przewyższające wytrzymałość jastrychu (norma PN-EN 13813), niszcząc wylewkę.
Bufor Bezpieczeństwa
Zawór pobiera tylko tyle gorącego medium, ile potrzeba, mieszając je z powrotem PEX.
Dlaczego mieszanie jest niezbędne? Podstawowa fizyka instalacji
Nowoczesne kotły kondensacyjne czy pompy ciepła pracują efektywnie w innym zakresie niż wymaga tego delikatna struktura Twojej podłogi. Zobaczmy, dlaczego inżynieria nie pozwala na bezpośrednie połączenie tych elementów.
Symulacja parametrów zasilania
Wybierz scenariusz i sprawdź konsekwencje hydrauliczne.
Kluczowe funkcje zaworu mieszającego
Ochrona instalacji
Zabezpiecza wylewkę i parkiet przed pękaniem, pilnując, by maksymalna dopuszczalna temperatura płyty grzewczej nie została przekroczona.
Optymalizacja komfortu
Zapewnia równomierny, łagodny rozkład ciepła w pomieszczeniach, eliminując zjawisko „puchnących nóg” i zmęczenia układu krążenia.
Zwiększenie efektywności
Pozwala głównemu źródłu ciepła (np. pompie ciepła) pracować w optymalnym, energooszczędnym trybie długotrwałym.
Stabilizacja parametrów
Dostarcza do rozdzielacza wodę o stałej, chirurgicznie dokładnej temperaturze, całkowicie uniezależniając podłogę od skoków po stronie kotła.
Jak działa zawór trójdrogowy mieszający w instalacji podłogowej?
Zasada działania opiera się na proporcjonalnym podziale i łączeniu dwóch strumieni o różnych temperaturach. System ten precyzyjnie realizuje wytyczne normy PN-EN 1264-4 dotyczącej armatury regulacyjnej.
Wejście z Kotła
Dopływ wysokotemperaturowej, gorącej wody ze źródła ciepła (np. 70°C).
Powrót Instalacji
Dopływ schłodzonej wody powracającej z wężownic podłogowych (np. 30°C).
Wyjście (Mieszanina)
Zasilenie układu zadaną, bezpieczną i stabilną temperaturą (np. optymalne 35°C).
Warto zapamiętać: Zawór nie dławi pętli!
Zawór 3-drogowy nie ogranicza ilości wody krążącej w pętlach podłogowych. On jedynie decyduje, jaka część tej wody zostanie wymieniona na nową, gorącą porcję ze źródła ciepła. Dzięki temu całkowity przepływ masowy w samej podłogówce pozostaje na stałym, wysokim poziomie, co jest warunkiem koniecznym do prawidłowego zrównoważenia hydraulicznego rotametrów na rozdzielaczu.
Konstrukcja: zawory 2-drogowe vs. 3-drogowe
Porównaj kluczowe różnice inżynieryjne pomiędzy wtryskowym dławieniem strumienia a jakościowym mieszaniem czynnika grzewczego w komorze.
Budowa (Fizyka)
Dwa wejścia (zasilanie, powrót), jedno wyjście (mieszania).
Działa jak zawór regulacyjny na dopływie gorącej wody.
Hydraulika systemu
Konieczny bypass z zaworem upustowym.
Często wymaga dodatkowego zaworu przełączającego lub bypassu, aby zapewnić minimalny przepływ przez kocioł.
Zastosowanie
Grupy do pojedynczych rozdzielaczy.
Bardzo powszechne w gotowych zestawach mieszająco-pompowych dla domów jednorodzinnych.
System Sterowania
Siłownik 0-10V / Impulsowy.
Zwykle integrowany z prostymi sterownikami reagującymi na sygnał impulsowy.
Wniosek instalatora
W praktyce dla większości standardowych instalacji jednorodzinnych zestaw z zaworem 2-drogowym jest rozwiązaniem w pełni wystarczającym i najczęściej wybieranym.
Zawór 2-drogowy czy 3-drogowy – Który wariant wybrać?
Wybór konstrukcji zależy od wielkości instalacji i schematu hydraulicznego. Przełączaj karty poniżej, aby porównać parametry operacyjne obu rozwiązań.
Działa jak zawór regulacyjny na dopływie gorącej wody ze źródła.
Maksymalna obsługiwana powierzchnia: do 120 m² (zależnie od rozstawu).
Zamykanie zaworu ogranicza przepływ przez źródło ciepła.
Wymaga bypassu z zaworem upustowym. Powszechny w gotowych grupach do rozdzielaczy.
Łączenie strumienia gorącego i powrotnego wewnątrz zaworu.
Maksymalna obsługiwana powierzchnia: powyżej 300 m² (brak ograniczeń).
Zawór nie ogranicza hydraulicznie głównego źródła ciepła.
Często wymaga sprzęgła hydraulicznego lub bufora ciepła. Cena bez siłownika.
Rekomendacja inżynierska
Dla standardowego domu jednorodzinnego o powierzchni 120–150 m² (parter podłogówka, piętro grzejniki), najbezpieczniejszym rozwiązaniem jest zawór 3-drogowy zamontowany za sprzęgłem hydraulicznym. Zapobiega to zakłócaniu się pompy kotłowej i pompy obiegowej podłogówki.
Montaż, regulacja i praktyczne wskazówki
Gotowe, fabryczne zestawy mieszająco-pompowe znacząco ułatwiają montaż hydrauliki. Zweryfikuj poniższe 5 punktów, aby zyskać gwarancję bezawaryjnej pracy.
Lokalizacja węzła
Kompaktowe jednostki zawierające zawór i pompę montuje się zwykle na przewrocie powrotnym rozdzielacza (na tzw. „szynie zimnej”). Zapewnia to lepsze parametry pracy dla pompy i chroni ją przed ekstremalnie wysokimi temperaturami zasilania.
Kierunek przepływu
Należy bezwzględnie przestrzegać strzałek oznaczeń wytłoczonych na korpusie mosiężnym zaworu oraz żeliwnym pompy. Błędny kierunek spowoduje, że rotametry (przepływomierze) na rozdzielaczu nie wykażą żadnego ruchu wody (wartość 0 l/min).
Czujniki temperatury
W mosiężnych tulejach pomiarowych (zanurzeniowych) muszą być do samego końca, poprawnie zainstalowane czujniki (kapilarne lub elektroniczne NTC). Jeśli czujnik temperatury będzie źle osadzony, zawór nie zareaguje na przegrzewanie się instalacji.
Regulacja wstępna (Bezpieczeństwo)
Na wielu zaworach pod pokrętłem znajduje się ukryta nakrętka ograniczająca maksymalne otwarcie. Pozwala to na sztywno ustawić górny limit (np. 45°C). Stanowi to mechaniczny bezpiecznik chroniący przed wpuszczeniem wrzątku na instalację i przekroczeniem maksymalnej dopuszczalnej temperatury zasilania podłogówki.
Integracja ze sterownikiem
Przy wykorzystaniu siłownika elektronicznego 3-punktowego, niezbędne jest jego poprawne elektryczne podłączenie i skonfigurowanie nadrzędnego modułu automatyki. To centralny sterownik (regulator) pogodowy będzie zarządzał mikrokrokami siłownika na podstawie krzywej grzewczej.
Montuje się je zwykle na przewrocie powrotnym rozdzielacza (na tzw. „szynie zimnej”), co chroni osprzęt przed wysokimi temperaturami.
Należy bezwzględnie przestrzegać strzałek na korpusie zaworu. W przeciwnym razie rotametry nie pokażą przepływu.
W tulejach pomiarowych muszą być głęboko i prawidłowo zainstalowane czujniki NTC lub kapilary termostatyczne.
Nakrętka pod pokrętłem ogranicza maksymalne otwarcie, ustawiając bezpieczny, górny limit i chroniąc wylewkę przed wrzątkiem.
Poprawne podłączenie elektryczne do sterownika pogodowego, który zarządza ruchem obrotowym siłownika.
Sterowanie termostatyczne czy siłownik elektroniczny – Analiza opłacalności
Symulator Reakcji Pogodowej
Zrozum fizykę układu. Kliknij przycisk pogody i zobacz, co stanie się z Twoją podłogą.
Głowica Termostatyczna z kapilarą
Działa w oparciu o sztywną nastawę pokrętła. Termostat bezwzględnie dąży do utrzymania wpisanej wartości, np. 35°C, ignorując słońce czy mróz za oknem.
Siłownik Elektroniczny (Pogodowy)
Zasilany napięciem 230V, analizuje temperaturę zewnętrzną i dynamicznie steruje zaworem według zaprogramowanej krzywej grzewczej.
Jak prawidłowo dobrać parametry techniczne zaworu mieszającego?
Dobór nie może odbywać się „na gwint rury”. Poznaj kompletny algorytm inżynierski obliczania przepływu masowego i przepustowości Kvs.
1. Wyznaczenie mocy cieplnej obiegu (Pobl)
Moc ta wynika bezpośrednio z Projektowego Obciążenia Cieplnego (OZC) wyznaczonego według normy PN-EN 12831. To fundamentalny punkt startowy każdej instalacji.
W naszym przykładzie przyjmujemy rzeczywistą strefę podłogową całego parteru domu jednorodzinnego, dla którego wyliczono moc 12 kilowatów.
2. Założenie projektowego spadku temperatury (ΔT)
Dla ogrzewania płaszczyznowego standardowy, optymalny spadek temperatury (różnica między zasilaniem z rozdzielacza a powrotem) wynosi od 5 K do 10 K.
Przyjmujemy wartość najbardziej komfortową i najczęściej stosowaną w projektach zrównoważonych termicznie z pompami ciepła.
3. Obliczenie przepływu objętościowego (Vprz)
Stosujemy podstawowy wzór przekształcony z równania wymiany ciepła, aby ustalić ilość wody krążącej w układzie.
Vprz = 12 / (4,19 · 5) ≈ 0,5728 kg/s
- P – moc cieplna (12 kW)
- c – ciepło właściwe wody (ok. 4,19 kJ/kg·K)
- ρ – gęstość wody (w uproszczeniu 1 kg/dm³)
Po przeliczeniu na metry sześcienne na godzinę (niezbędne do doboru zaworu) otrzymujemy: Vprz ≈ 2,06 m³/h (ok. 34,3 l/min na cały rozdzielacz).
4. Obliczenie wymaganego współczynnika Kvs
Zawór mieszający musi pracować w optymalnym zakresie tzw. autorytetu zaworu. Średni projektowy spadek ciśnienia na zaworze (Δpzaw) przyjmuje się na poziomie 5 kPa (0,05 bar), aby uniknąć przeciążenia pompy.
Kvs = 2,06 · √(1 / 0,05) = 2,06 · 4,472 ≈ 9,21 m³/h
5. Dobór zaworu z katalogu producenta
Mając matematyczny wynik Kvs = 9,21 m³/h, inżynier projektant dobiera z tabeli produktowej producenta armatury najbliższy, wyższy seryjny współczynnik Kvs.
W praktyce wykonawczej odpowiada to najczęściej armaturze o średnicy przyłącza DN32 lub DN40.
Moc zależy od OZC budynku. W przykładzie przyjmujemy strefę o zapotrzebowaniu:
Dla podłogówki i pomp ciepła standardowy spadek to:
Wyliczamy ilość wody na podstawie fizyki:
Vprz ≈ 2,06 m³/h
Zakładając spadek ciśnienia 0,05 bar:
Kvs ≈ 9,21 m³/h
Dobieramy najbliższy wyższy z typoszeregu:
„Jeśli instalator zamontowałby tutaj popularny zawór '1 cal’ o współczynniku Kvs = 1,6 m³/h (często spotykany w gotowych tanich grupach pompowych), spadek ciśnienia wzrósłby drastycznie, pompa obiegowa uległaby przeciążeniu, a realny przepływ w pętlach spadłby o ponad połowę. Dom pozostałby niedogrzany przy jednoczesnym wzroście rachunków za prąd.”
Robert Kucharski – Budowa bez ściemyKiedy NIE montować zaworu mieszającego?
Jako inżynier często spotykam się z „przeinwestowaniem” układu. Sprawdź, w jakich sytuacjach montaż zaworu 3-drogowego jest błędem w sztuce i bezsensownym wydawaniem Twoich pieniędzy.
Monowalentny układ z pompą ciepła
Jeśli cały Twój dom opiera się wyłącznie na instalacji podłogowej, a jedynym źródłem zasilania jest pompa ciepła ze zintegrowanym sterowaniem pogodowym, montaż zaworu mieszającego za pompą jest absurdem.
Pompa ciepła samodzielnie ustala krzywą grzewczą (np. tłoczy idealne 32°C). Jeśli dodasz zawór 3-drogowy, stworzysz dodatkowy opór hydrauliczny na rurociągu. Pompa obiegowa będzie zużywać więcej prądu, a sprężarka może zacząć taktować. Płacisz za element, który psuje wydajność.
Kocioł gazowy kondensacyjny bez grzejników
Nowoczesne kotły gazowe kondensacyjne posiadają palniki o bardzo głębokiej modulacji (np. od 2 kW). Jeśli nie masz w domu ani jednego grzejnika ściennego, kocioł może od razu pracować na parametrach dla podłogówki (np. 35°C).
Kocioł łączy się bezpośrednio z rozdzielaczami (tzw. zasilanie bezpośrednie). Uzyskujesz zjawisko pełnej kondensacji, maksymalną sprawność kotła rzędu 108% i oszczędzasz od 1500 do 2500 zł na wyrzuceniu zbędnego sprzęgła, pompy i zaworu mieszającego z kosztorysu kotłowni.
Pompujemy bezpośrednio (Brak bufora)
Instalatorzy ze starymi przyzwyczajeniami („szkoła kotłów węglowych”) często upierają się przy montażu bufora ciepła wpiętego równolegle z pompą ciepła, za którym koniecznie chcą wstawić pompę i zawór mieszający.
Jeśli pompa ciepła nie wymaga zładu wody do odszraniania, taki układ tylko niszczy sprawność układu (COP). Pompa musi dogrzewać bufor na nieco wyższym parametrze, aby zawór za nim mógł go znów podmieszać. To całkowicie nielogiczne i niszczy sens ekonomiczny.
Jeśli dom jest ogrzewany wyłącznie podłogówką zasilaną z inwerterowej pompy ciepła, zawór mieszający stanowi zbędny opór hydrauliczny, który pogarsza sprawność (COP) układu.
Kocioł kondensacyjny połączony z samą podłogówką pracuje najlepiej przy bezpośrednim podłączeniu (bez sprzęgła i mieszacza), maksymalizując zjawisko kondensacji pary wodnej.
Wymuszanie montażu równoległego bufora ciepła tylko po to, by za nim dodać grupę z zaworem mieszającym w domach „100% podłogówki” to kosztowny błąd obniżający wydajność.
Po czym poznać, że zawór mieszający jest źle dobrany?
Źle dobrany współczynnik Kvs to „cichy zabójca” układu grzewczego. Wybierz z listy symptom, z którym boryka się Twoja instalacja, aby poznać jego inżynieryjną przyczynę.
Zawór „dusi” całą instalację
Pompa tłoczy wodę na pełnej mocy, ale rotametry na rozdzielaczu uparcie pokazują 0,5 l/min lub w ogóle się nie podnoszą. Dzieje się tak, gdy instalator zastosował zawór o zbyt niskim współczynniku przepustowości, np. klasyczny zawór o Kvs=1.6 m³/h przydużej powierzchni domu.
Zawór stanowi w tym momencie potężną zwężkę (wąskie gardło), przez którą woda fizycznie nie ma szans przepłynąć w wymaganej ilości, skutkując zimnymi pokojami na końcach pętli.
Pompa obiegowa jest przeciążona
Zbyt ciasny zawór mieszający wymusza na pompie obiegowej pokonywanie ekstremalnych oporów miejscowych. Jeśli układ został dobrany „na oko”, pompa zaczyna pracować z pełną mocą, by przepchnąć medium.
Efektem ubocznym jest bardzo głośna praca, wycie wirnika, szumy w rurach pex i ryzyko przedwczesnego spalenia urządzenia w wyniku pracy pod zaporowym ciśnieniem (zjawisko kawitacji).
Kocioł traci zład odbierający ciepło
Źródło ciepła (szczególnie pompa ciepła lub kocioł peletowy) uruchamia się, błyskawicznie dobija do temperatury zadanej i od razu się wyłącza, po czym cykl się powtarza co kilka minut.
Wąski zawór ogranicza zrzut nagrzanego medium z pierwotnego układu hydraulicznego na podłogę. Kocioł „myśli”, że dom jest nagrzany, podczas gdy woda po prostu odbija się od zblokowanego zaworu, co jest jednym z najgorszych błędów montażowych skracających żywotność sprężarki i palnika.
Utrata „autorytetu” regulacyjnego
Co się dzieje, gdy instalator zastosuje na małym układzie potężny zawór np. 5/4 cala (Kvs > 10)? Zawór traci tzw. autorytet regulacyjny. Zamiast płynnie i precyzyjnie dawkować wodę, zaczyna działać jak włącznik światła (system 0-1).
Minimalny ruch siłownika powoduje nagły wtrysk wrzątku, na co automatyka reaguje całkowitym zamknięciem zaworu. Efekt to nieprzyjemne falowanie temperatur (raz lód, raz gorąco) i niemożność ustabilizowania posadzki.
Zawór stanowi wąskie gardło. Pompa tłoczy na 100%, ale fizycznie nie jest w stanie przepchnąć wody przez zbyt małą szczelinę, co skutkuje niedogrzaniem podłogi.
Zbyt ciasny zawór zmusza pompę obiegową do pracy z ogromnym oporem. Powoduje to szumy i szybką awarię silnika.
Kocioł nie ma gdzie „zrzucić” ciepła. Zablokowany przepływ sprawia, że urządzenie włącza się i wyłącza, niszcząc sprężarkę i zużywając paliwo.
Zawór stracił „autorytet”. Nie potrafi precyzyjnie dawkować ciepła. Niewielki obrót wpompowuje wrzątek w podłogę, tworząc system 0-1 (raz lód, raz ogień).
Jak zawór mieszający wpływa na projekt całego ogrzewania podłogowego?
Zawór mieszający to nie odizolowany element. Wpływa bezpośrednio na strukturę hydraulikę całej instalacji, determinując parametry pompy, zrównoważenie pętli oraz efektywność źródła ciepła.
Zapotrzebowanie i OZC
Całkowite zapotrzebowanie budynku na energię fizycznie określa, ile litrów wody na minutę musi przepuścić zawór mieszający. Brak profesjonalnych obliczeń strat ciepła (OZC) to fundament porażki.
Błędne OZC skutkuje wadliwym doborem średnic zaworu. Zbyt duży zawór straci tzw. autorytet regulacyjny (będzie działał zero-jedynkowo), a zbyt mały odetnie podłogówkę od ciepła.
Autorytet zaworu a rozstaw rur
Zagęszczenie rur (np. rozstaw rur co 10 cm w strefach brzegowych przy dużych przeszkleniach) zwiększa łączną długość wężownicy, a tym samym generuje potężne opory liniowe całej instalacji.
Zawór mieszający musi charakteryzować się na tyle optymalnym oporem własnym, aby nie dławić układu. Musi stanowić proporcjonalny opór w stosunku do najbardziej obciążonej hydraulicznie pętli.
Dobór pompy obiegowej
Całkowity opór instalacji to suma oporów najdłuższej pętli (np. 100 m rury PEX 16 mm generuje ok. 15–20 kPa oporu), rozdzielacza (2–4 kPa) oraz oporu samego zaworu mieszającego przy obliczeniowym przepływie.
Jeśli dobór pompy obiegowej zostanie zrobiony „na oko”, bez uwzględnienia spadku ciśnienia na zaworze, woda nie popłynie, a rotametry na powrocie wskażą 0 l/min.
Wylewka i bezwładność cieplna
Grubość jastrychu (standardowo 5 cm betonu ponad rurą lub 3,5 cm dla anhydrytu) ściśle określa bezwładność cieplną. Beton akumuluje ciepło, które uwalnia z opóźnieniem.
Przy grubych wylewkach betonowych sterowanie zaworem za pomocą automatyki z algorytmem TPI lub PID staje się kluczowe, aby zapobiec cyklicznemu przegrzewaniu pomieszczeń (tzw. zjawisko przeregulowania).
Całkowite zapotrzebowanie budynku na energię fizycznie określa, ile litrów wody na minutę musi przepuścić zawór mieszający. Brak profesjonalnych obliczeń strat ciepła (OZC) to fundament porażki.
Błędne OZC skutkuje wadliwym doborem średnic zaworu. Zbyt duży zawór straci autorytet regulacyjny, a zbyt mały odetnie podłogówkę od ciepła.
Zagęszczenie rur (np. rozstaw rur co 10 cm) zwiększa łączną długość wężownicy, generując potężne opory liniowe instalacji.
Zawór mieszający musi charakteryzować się na tyle optymalnym oporem, aby nie dławić układu względem obciążonej pętli.
Całkowity opór instalacji to suma oporów najdłuższej pętli, rozdzielacza oraz oporu samego zaworu mieszającego przy obliczeniowym przepływie.
Jeśli dobór pompy obiegowej zostanie zrobiony „na oko”, woda nie popłynie, a rotametry wskażą 0 l/min.
Grubość jastrychu (standardowo 5 cm betonu ponad rurą) ściśle określa bezwładność cieplną. Beton uwalnia ciepło z opóźnieniem.
Przy grubych wylewkach sterowanie zaworem za pomocą automatyki z algorytmem TPI lub PID staje się kluczowe, aby zapobiec przegrzewaniu.
Nie zgaduj. Powierz hydraulikę inżynierom.
Jak widzisz, zawór mieszający to tylko jeden z trybików wielkiej inżynieryjnej maszyny. Zadbaj o to, by układ współpracował idealnie i zamów kompletny projekt techniczny uwzględniający wszystkie zmienne.
ZAMÓW PROFESJONALNY PROJEKT PODŁOGÓWKIJak prawidłowo ustawić zawór mieszający?
Nie kręć pokrętłem „na oko”. Zła kalibracja zaworu to najszybsza droga do uszkodzenia wylewki lub astronomicznych rachunków za prąd. Przejdź przez profesjonalny algorytm nastawy.
Faza Rozruchu
Ustaw: 25 – 30°C
Na głowicy termostatycznej zaworu lub w menu sterownika ustal początkową temperaturę bezpieczną. Nie próbuj od razu „nadgonić” wychłodzonego domu ustawiając maksymalne parametry.
Jeżeli wykonujesz procedurę wygrzewania wylewki (świeży jastrych), bezwzględnie przestrzegaj reżimu narzuconego przez producenta chemii budowlanej. Zwykle zaczynamy od zaledwie 20-25°C, podnosząc wartość o 5°C na dobę.
Bezwładność Układu
Odczekaj: 24 – 48 godzin
Największym błędem inwestorów jest bieganie do kotłowni co godzinę i kręcenie zaworem, bo „podłoga wciąż jest zimna”. Beton waży tony – posiada potężną bezwładność cieplną.
Ogrzewanie płaszczyznowe potrzebuje co najmniej 1 do 2 dób, aby ustabilizować swoją masę akumulacyjną i zacząć oddawać odczuwalne ciepło do pomieszczenia. Zmian nastawy dokonuj powoli.
Weryfikacja Rzeczywista
Sprzęt: Termometr / Pirometr
Nigdy nie ufaj bezgranicznie nadrukowej skali na głowicy zaworu (szczególnie w tańszych modelach). Zdarza się, że głowica ustawiona na 35°C fizycznie puszcza na instalację 42°C.
Weź pirometr laserowy lub termometr przylgowy i dotknij rury zasilającej za pompą obiegową (przed samym wejściem na rozdzielacz). Jeśli występuje odchyłka – skoryguj pokrętło.
Bezpiecznik Ostateczny
Blokada mechaniczna
Kiedy znajdziesz optymalną krzywą i idealną temperaturę zasilania, musisz zabezpieczyć układ przed przypadkowym rozregulowaniem (np. przez bawiące się dzieci lub nieświadomych domowników).
Zdejmij plastikową nasadkę pokrętła głowicy termostatycznej i użyj wewnętrznego pierścienia blokującego, by na sztywno ograniczyć maksymalną temperaturę zasilania do poziomu 45°C. To uratuje Twoje podłogi w razie awarii kotła.
Faza Rozruchu:
25 – 30°C
Ustal początkową bezpieczną temperaturę. Pamiętaj, aby procedurę wygrzewania wylewki zacząć rygorystycznie od minimalnych parametrów (zwykle ok. 20°C).
Odczekaj:
24 – 48 godzin
Nie kręć pokrętłem co godzinę. Beton posiada wielką bezwładność cieplną. Układ musi wchłonąć i ustabilizować dostarczoną energię.
Użyj sprzętu:
Termometr laserowy
Skala nadrukowana na plastikowym pokrętle zaworu często kłamie. Skoryguj pozycję głowicy po fizycznym zmierzeniu temperatury rury zasilającej na rozdzielaczu.
Zabezpiecz układ:
Blokada pierścienia
Zdejmij kapsel głowicy i użyj blokady mechanicznej. Ogranicz fizyczny obrót tak, by nikt przypadkowo nie przebił maksymalnej temperatury zasilania (np. 45°C).
Najczęstsze błędy montażowe i eksploatacyjne układów mieszających
Wieloletnia praktyka na budowach pozwala mi na stworzenie listy krytycznych błędów, które nagminnie popełniają ekipy instalacyjne bez przygotowania inżynierskiego. Sprawdź, czy Twoja instalacja jest wolna od tych wad.
Wymiana źle dobranego zaworu: Od zimnej podłogi do pełnego komfortu
Zobacz zapis prawdziwej interwencji inżynierskiej. Dom 150 m², wysokie rachunki i niedogrzane pokoje. Przyczyną okazał się jeden, błędnie dobrany element hydrauliczny przez poprzednią ekipę.
Zgłoszenie inwestora
Otrzymałem zlecenie audytu w nowym domu o powierzchni 150 m². Inwestor skarżył się, że podłoga na parterze jest miejscami lodowata, a pompa obiegowa pracuje bardzo głośno. Dodatkowo kocioł nieustannie się włączał i wyłączał (zjawisko tzw. taktowania).
Źródło problemu
Poprzednia ekipa zamontowała najtańszą gotową grupę pompową z termostatycznym zaworem 3-drogowym o średnicy 1 cala. Błąd? Nikt nie policzył autorytetu zaworu. Jego współczynnik Kvs wynosił zaledwie 1.6 m³/h.
Zawór stawiał gigantyczny opór hydrauliczny, z którym pompa nie mogła sobie poradzić. Kocioł nagrzewał małą porcję wody, nie mógł jej wypchnąć na instalację (bo zawór ją dławił) i natychmiast się wyłączał, marnując paliwo. To jeden z najczęstszych błędów montażowych.
Interwencja i wyniki
Usunąłem wadliwy element i w jego miejsce wlutowałem obrotowy zawór 3-drogowy dobrany na podstawie obliczeń OZC o parametrze Kvs = 4.0 m³/h. Dodatkowo wyposażyłem go w elektroniczny siłownik i podpiąłem pod automatykę pogodową.
Zgłoszenie: zimna podłoga na 150m², taktujący kocioł, przepływy na rotametrach to zaledwie 0,5 l/min.
Poprzednia ekipa dobrała zawór „na gwint”, którego Kvs wynosił tylko 1.6 m³/h. Gigantyczny opór dławił pompę i zatrzymywał obieg.
Wymiana na zawór Kvs = 4.0 m³/h ze sterowaniem pogodowym. Efekt? Przepływy wzrosły do bezpiecznych 2,0 l/min, a rachunki spadły o 20%.
Robert Kucharski: Autorskie spojrzenie na układy mieszające
„Zawór mieszający to nie jest miejsce na kompromisy czy oszczędności z marketu budowlanego. To serce układu hydraulicznego, które chroni Twoją podłogę przed zniszczeniem i gwarantuje, że projektowe OZC pokryje się z realnymi rachunkami za ogrzewanie.”
Inżynieria ponad intuicję
W każdym z ponad 1000 projektów, które przeszły przez moje ręce, zasada jest jedna: nie zgadujemy. Dobór zaworu, średnicy rur czy mocy pompy obiegowej to czysta matematyka. Jeśli instalator w Twoim domu dobiera osprzęt na zasadzie „zawsze tak robiłem i działało”, naraża Twój budżet na potężne straty w perspektywie kolejnych dekad.
Twoja podłoga jest bezpieczna
Niezależnie od tego, czy zasilasz dom z nowoczesnej pompy ciepła, czy z kotła na pellet pracującego na wysokich parametrach rzędu 70°C – precyzyjnie dobrany zawór mieszający z odpowiednim współczynnikiem Kvs (oraz jego inteligentne wysterowanie) stanowi żelazną barierę. Twoja wylewka i okładziny wykończeniowe nie ulegną uszkodzeniu.
Bądźmy w kontakcie technicznym
Wiedzę na temat hydrauliki i nowoczesnego budownictwa przekazuję w sposób twardy, bezpośredni i bez marketingowej ściemy. Jeśli zależy Ci na merytoryce, zapraszam na moje oficjalne kanały:
W moich projektach nie zgadujemy. Dobór zaworu czy mocy pompy to czysta matematyka. Jeśli instalator dobiera osprzęt na zasadzie „zawsze tak robiłem”, naraża Twój budżet.
Precyzyjnie dobrany zawór mieszający z odpowiednim Kvs stanowi żelazną barierę. Twoja wylewka i okładziny wykończeniowe nie ulegną uszkodzeniu, niezależnie od źródła ciepła.
Wiedzę budowlaną przekazuję bezpośrednio, bez marketingowej ściemy. Bądźmy w kontakcie:
FAQ – Najczęściej zadawane pytania dotyczące zaworów mieszających
Kliknij wybrane pytanie, aby rozwinąć techniczną odpowiedź eksperta.
Nie, jeśli pompa ciepła zasila wyłącznie ogrzewanie podłogowe w całym budynku, jest ona bezpośrednio zaprogramowana na pracę niskotemperaturową (np. 35°C) i montaż dodatkowego zaworu mieszającego jest błędem generującym straty hydrauliczne. Zobacz wpis: czy pompa ciepła ogrzeje dom z podłogówką, aby poznać poprawne schematy układów. Zawór jest niezbędny tylko wtedy, gdy pompa musi równolegle przygotowywać wysoką temperaturę dla grzejników radiacyjnych lub innych odbiorników technologicznych.
Głównym objawem jest całkowicie zimna wylewka pomimo pracy źródła ciepła i pompy obiegowej, co może być mylone z objawami zapowietrzenia ogrzewania podłogowego, bądź odwrotnie – gwałtowny wzrost temperatury na rozdzielaczu powyżej 50°C. Często dochodzi również do zablokowania mechanicznego zawieradła przez kamień kotłowy lub szlam, co objawia się brakiem reakcji na ręczną zmianę nastawy na skali zaworu.
Współczynnik Kvs to nominalny przepływ objętościowy wody w metrach sześciennych na godzinę (m³/h) przez całkowicie otwarty zawór przy założeniu, że spadek ciśnienia na tym zaworze wynosi dokładnie 1 bar. Jest to najważniejsza wartość obliczeniowa określająca realną wydajność hydrauliczną elementu, niezależna od tego, jakie średnice rur zasilających zostały zastosowane przed węzłem mieszającym.
Nie, tradycyjne zawory termostatyczne posiadają wewnętrzną konstrukcję sprężynową przystosowaną do nacisku trzpienia głowicy kapilarnej i nie można na nich bezpośrednio osadzić siłownika obrotowego. Automatyzacja, taka jak np. zaawansowane sterowanie strefowe, wymaga zastosowania zaworu mieszającego obrotowego (3- lub 4-drogowego) wyposażonego w uniwersalny trzpień montażowy pod adaptery siłowników elektrycznych.
Optymalny i bezpieczny zakres regulacji dla termostatycznych zaworów mieszających dedykowanych do instalacji płaszczyznowych wynosi 20–43°C lub maksymalnie 35–60°C. Musisz jednak pamiętać, jak wygląda fizyczna maksymalna dopuszczalna temperatura zasilania (bezwzględne ograniczenie mechaniczne nastawy do poziomu 45°C). Pozwala to na pełną kontrolę nad temperaturą roboczą jastrychu zarówno w fazie rozruchu technologicznego, jak i podczas standardowej eksploatacji zimowej.
Podsumowanie – Bezpieczna i wydajna instalacja na lata
Zawór mieszający w ogrzewaniu podłogowym nie jest opcjonalnym dodatkiem, lecz fundamentalnym elementem inżynieryjnym instalacji, decydującym o sprawności termodynamicznej i bezpieczeństwie konstrukcyjnym budynku. Każdy proces doboru musi bezwzględnie opierać się na obliczeniach hydraulicznych przepływu masowego i współczynnika Kvs, a nie na intuicji czy średnicach rur.
Wybierz standard sterowania zaworem:
Przestarzały Standard: Straty Energii
Archaiczne sterowanie stałowartościowe utrzymuje „sztywną” temperaturę zasilania, całkowicie ignorując zmiany pogodowe. Prowadzi to do częstego przegrzewania wylewki w cieplejsze dni i wyższych rachunków za ogrzewanie.
- Zawór nie skoryguje błędów z braku profesjonalnego projektu.
- Wolna reakcja elementu woskowego na dynamikę instalacji.
Nie buduj instalacji na zgadywankach
Pamiętaj, że nawet najwyższej klasy zawór nie nadrobi braków na etapie układania rur czy pominięcia rzetelnego bilansu OZC. Podstawą sprawnie działającego systemu zawsze pozostaje kompletny projekt inżynierski, który spina wszystkie parametry w spójną całość.
ZOBACZ WIĘCEJ PORAD INŻYNIERSKICH NA BLOGUKompendium Wiedzy: Pobierz darmowe materiały

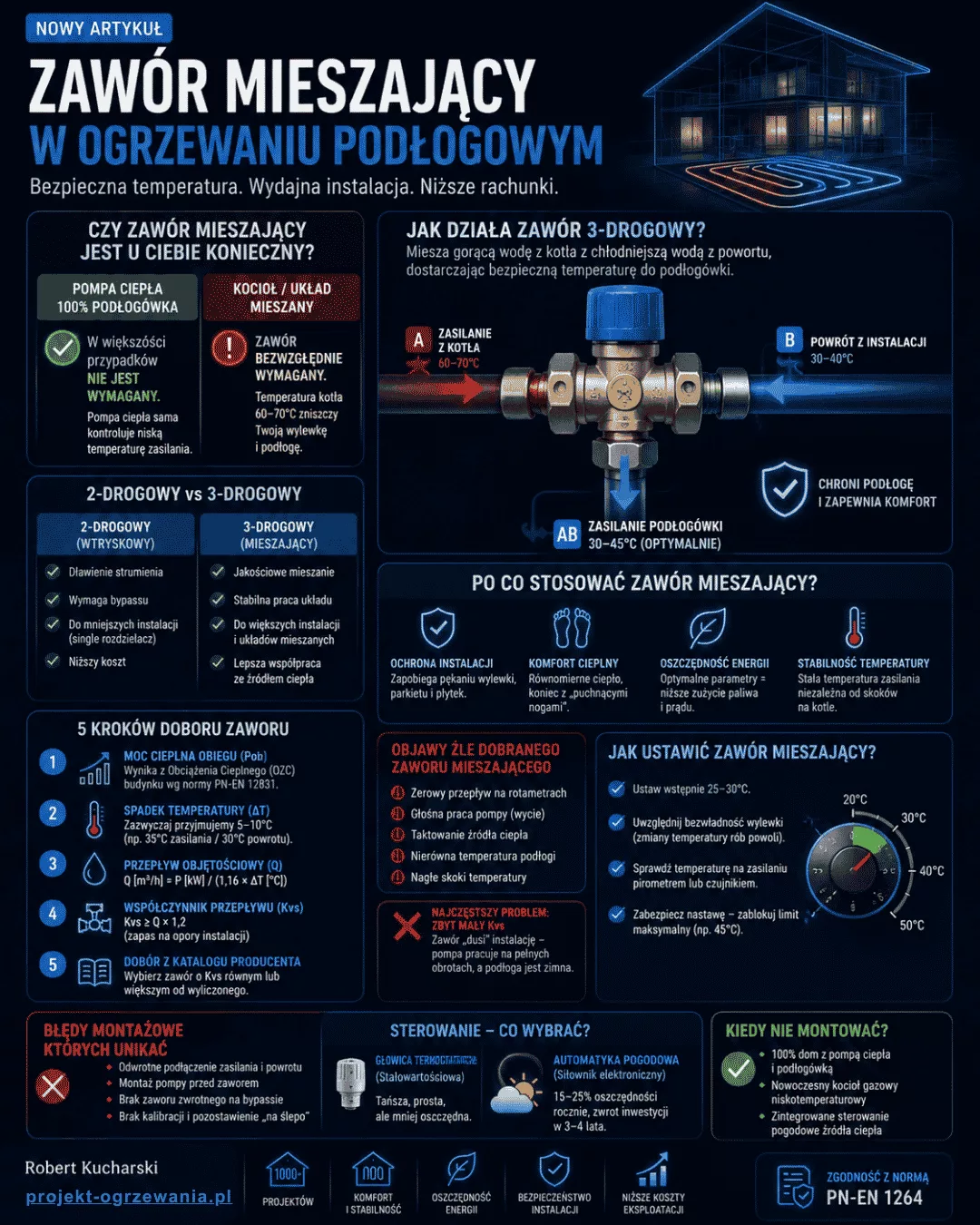

Przygotowałem dla Ciebie czytelną infografikę podsumowującą zasadę działania zaworów mieszających. Możesz ją wydrukować i zawiesić w kotłowni lub traktować jako szybką „ściągawkę” na budowie.
Wybierz format pliku
Udostępniam materiały w dwóch formatach: profesjonalny wektorowy PDF (idealny do ostrego druku np. na formacie A4) oraz lekki format graficzny WebP do szybkiego podglądu na smartfonie.
Robert Kucharski
CEO & Główny ProjektantMasz wątpliwości? Skonsultuj swój problem techniczny.
Jako autor tego bloga pomagam inwestorom unikać kosztownych błędów. Jeśli nie wiesz, jak dobrać pompę ciepła lub masz problem z istniejącą instalacją – napisz do mnie. Chętnie podpowiem najlepsze rozwiązanie.
