Problem Inwestora

Jeden parametr, który decyduje o życiu Twojej pompy ciepła

Przez ponad 20 lat pracy jako specjalista układów hydraulicznych przeanalizowałem ponad 1000 błędnych schematów. Widziałem setki rachunków przewymiarowanych o 20 do 35% rocznie oraz sprężarki uszkodzone przez tak zwane taktowanie. Powód był niemal zawsze ten sam: kompletny brak kalibracji głównego parametru automatyki.

Szybka Odpowiedź

Krzywa grzewcza w ogrzewaniu podłogowym to zależność matematyczna określająca temperaturę wody zasilającej pętle grzewcze w funkcji temperatury na zewnątrz. Jej zadaniem jest płynne dopasowanie mocy instalacji do bieżących strat ciepła, co pozwala utrzymać optymalną i stałą temperaturę wewnętrzną (na poziomie 20 do 22°C) przy najwyższym możliwym współczynniku COP.

Co znajdziesz w dalszej części poradnika?

Zamiast suchej teorii

Aplikacja: Kalkulator Parametrów

Zapomnij o skomplikowanych wzorach matematycznych. W dalszej części artykułu użyjesz prostych suwaków, aby wyliczyć dokładną temperaturę zasilania oraz zapotrzebowanie na przepływ litrów wody dla Twojego konkretnego metrażu domu.

Zrozumienie przez praktykę

Aplikacja: Wykres Czasu Rzeczywistego

Krzywa grzewcza bywa niezrozumiała. Dlatego przygotowałem symulator graficzny. Przesuwając suwaki „Nachylenia” oraz „Przesunięcia”, na własne oczy zobaczysz, jak zmienia się stromość wykresu na siatce temperatur zewnętrznych.

Ratunek przed awarią

Skaner Diagnostyczny

Masz problem z kosztami ogrzewania domu lub zimnymi strefami? Wykorzystaj przygotowany panel rozwiązywania problemów, który zdiagnozuje m.in. zły montaż czujnika czy blokowanie rotametrów.

Czym jest krzywa grzewcza i jak potężnie wpływa na Twoje rachunki?

Krzywa grzewcza to serce sterowania pogodowego. Jest to zaprogramowany algorytm, który precyzyjnie wyznacza temperaturę wody tłoczonej do układu na podstawie tego, jak bardzo mroźnie jest na zewnątrz. Zgodnie z normą PN-EN 1264, absolutna maksymalna temperatura zasilania w strefach mieszkalnych to 55°C, ale w nowoczesnym budownictwie dążymy do wartości radykalnie niższych.

Złota zasada instalatora: Obniżenie średniej temperatury zasilania zaledwie o 1°C podnosi sezonowy współczynnik efektywności (SCOP) pompy ciepła o około 2,5%.

Bezwładność cieplna a tradycyjny termostat

Dlaczego zwykły termostat ścienny (włącz/wyłącz) to wróg podłogówki? Odpowiedzią jest bezwładność cieplna. Klasyczny betonowy jastrych (grubość 6,5 cm) waży aż 130–150 kg na metr kwadratowy. Zmiana jego temperatury o 1°C zajmuje od 4 do 6 godzin. Termostat działa reaktywnie – włącza grzanie, gdy w domu jest już zimno, i wyłącza, gdy dom jest przegrzany. Sterowanie pogodowe z krzywą działa proaktywnie: zauważa mróz na zewnątrz i podnosi temperaturę wody zanim Twój salon zdąży ostygnąć.

40°C 30°C 20°C Rano Południe Wieczór

Symulacja Oszczędności (Dom 150m²)

Średnia Temperatura Zasilania 40°C
Wzrost SCOP

+0.0%

Oszczędność w sezonie

0 PLN

Interaktywny wykres krzywej grzewczej

Zamiast czytać suche wzory, przesuń suwaki i zobacz na własne oczy, jak automatyka wylicza temperaturę. Tak właśnie zachowuje się oprogramowanie wewnątrz Twojej pompy ciepła lub nowoczesnego kotła gazowego.

Skonfiguruj nastawy

Nachylenie (Slope) Decyduje o reakcji na siłę mrozu
0.40
Przesunięcie (Offset) Podnosi lub obniża całą krzywą
0 K
Wskazówka inżyniera: Zauważ, że zmiana przesunięcia przesuwa linię równolegle, podczas gdy zmiana nachylenia podnosi ją tym mocniej, im zimniej jest na zewnątrz.
+10°C 0°C -10°C -20°C 20°C 30°C 40°C 50°C 60°C Zewnętrzna temperatura pogodowa
Temperatura zasilania przy mrozie -10°C

32.0 °C

Projekt instalacji ogrzewania podłogowego
Profesjonalny projekt dopasowany do Twojego domu. Otrzymasz dokładne obliczenia, rozstaw rur, przepływy oraz kompletną dokumentację techniczną.
Projekt może być bezpłatny w ramach kompleksowej realizacji instalacji
Zamów projekt ogrzewania podłogowego

Jakie nachylenie i przesunięcie wybrać dla swojego domu?

Współczynnik nachylenia krzywej grzewczej dla niskotemperaturowego ogrzewania podłogowego w standardzie energooszczędnym (WT2021) wynosi od 0,2 do 0,5, a przesunięcie początkowe ustala się na 0 Kelwinów. Zgodnie z wytycznymi PORT PC (Część 5), dla ujemnej projektowej temperatury zewnętrznej równej 20 stopni, temperatura zasilania nie powinna przekraczać 35°C.

Wskaźnik EU

40 - 55 kWh/(m²rok)

Zalecane Nachylenie

0.30 - 0.45

Startowe Przesunięcie

0 K

Zasilanie (przy mrozie 10°C)

31 - 34°C

Nachylenie Krzywej (Slope)

Określa stromość reakcji automatyki na spadek temperatury na zewnątrz. Im lepsza izolacja budynku i niższe zapotrzebowanie na moc, tym niższe nachylenie jest wymagane.

Zbyt wysokie nachylenie: Przy zerowej temperaturze w domu jest komfortowo, ale podczas silnych mrozów (minus 15 stopni) robi się stanowczo za gorąco.

Zbyt niskie nachylenie: Przy łagodnej zimie i temperaturach dodatnich wewnątrz jest idealnie, ale gdy chwyta mróz, instalacja nie nadąża z dostarczaniem ciepła.

Przesunięcie (Offset)

Podnosi lub obniża całą charakterystykę o stałą wartość wyrażoną w Kelwinach (K). Modyfikuje temperaturę zasilania równomiernie, niezależnie od warunków zewnętrznych.

Kiedy stosować? Rozwiązuje problem jednolitego odchylenia od komfortu. Jeśli przez całą zimę, bez względu na mróz czy odwilż, brakuje Ci w salonie dokładnie 1,5 stopnia, po prostu podnieś przesunięcie o +2 K.

Jak obliczyć optymalne parametry krzywej grzewczej krok po kroku?

Algorytm wyznaczania punktów charakterystyki pogodowej opiera się na bilansie cieplnym budynku (norma PN-EN 1264). Zmień parametry swojego domu na suwakach, aby na żywo zobaczyć, jak automatyka powinna dobrać temperatury i przepływy.

Powierzchnia podłogówki 140
Straty ciepła (OZC) 5.6 kW
Różnica temp. (Zasilanie-Powrót) 5 K

Wymagane parametry instalacji:

Temperatura Zasilania

28.2°C

Nachylenie Krzywej (n)

0.21

Całkowity Przepływ Wody

16.1 l/min

Średni Przepływ na Pętlę

1.34 l/min

Krok 1: Wyznacz Projektowe Straty Ciepła

Odczytujemy wartość strat ciepła z kalkulatora OZC dla zewnętrznej temperatury projektowej (przyjęto minus 20 stopni Celsjusza) oraz pożądanej temperatury wewnętrznej (plus 20 stopni).

Krok 2: Oblicz Projektową Temperaturę Zasilania

Dzieląc moc w watach przez metraż otrzymujemy gęstość strumienia cieplnego. Dodając opór cieplny posadzki (np. dla paneli to 0,05 m2K/W) wyliczamy średnią wymaganą temperaturę czynnika, a dodając połowę Delty T – projektową temperaturę zasilania kotła.

Krok 3: Wyznacz Współczynnik Nachylenia

Mając wyznaczoną temperaturę zasilania, podstawiamy ją do wzoru określającego stromość linii pogodowej. Jest to różnica między zasilaniem a temperaturą wewnętrzną, podzielona przez różnicę temperatur wewnętrznej i skrajnej zewnętrznej (np. amplituda 40 Kelwinów).

Krok 4: Weryfikacja Przepływu Masowego

Wiedząc jaką dysponujemy mocą i przy założonej różnicy temperatur zasilania i powrotu, obliczamy całkowitą objętość wody krążącej w układzie. Dzieląc to przez przybliżoną ilość obiegów (przyjmując 1 pętlę na 12 metrów kwadratowych), ustalamy wymaganą nastawę na rotametrach.

Porównanie parametrów pracy instalacji przy różnych ustawieniach krzywej

Wybór rzędnych i nachylenia krzywej pogodowej bezpośrednio determinuje zużycie energii elektrycznej, wydajność układu oraz bezpieczeństwo całej płaszczyzny grzewczej. Jak zachowa się instalacja dla domu o powierzchni 150 metrów kwadratowych?

Temperatura zasilania (przy -7°C)

31,5°C

Średni COP pompy ciepła

4,2

Cykle sprężarki (24h)

4–6 cykli (Stabilnie)

Temperatura posadzki (salon)

24,2°C

Główne ryzyko technologiczne

Brak (Prawidłowa wylewka)

Szacowane zużycie energii (sezon)

~2100 kWh

Jak przebiega proces strojenia krzywej grzewczej w praktyce?

Proces kalibracji to precyzyjna inżynieria. Wykonuje się go wyłącznie metodą kolejnych kroków, dając wylewce czas na akumulację ciepła.

Wymóg: Temperatura na zewnątrz poniżej 5°C. Odstępy 48-godzinne.
1
Otwórz całkowicie wszystkie siłowniki termoelektryczne na rozdzielaczach (zdejmij je mechanicznie z zaworów lub ustaw w systemie tryb manualnie otwarty NO/NC). W tej fazie decydujemy się na sterowanie instalacją wyłącznie z zewnętrznego czujnika pogodowego, omijając wpływ lokalnych termostatów pokojowych.
2
Wykorzystując rotametry na belce rozdzielacza, ustaw przepływy cieczy zgodnie z wartościami wyliczonymi w Twoim projekcie wykonawczym. Zazwyczaj prawidłowe wartości oscylują w granicach od 1,0 do 2,5 litra na minutę na jedną pętlę grzewczą.
3
Dla nowego budynku mieszkalnego z izolacją grubości 15–20 cm na gruncie (najlepiej EPS 100) oraz 20 cm izolacji na ścianach zewnętrznych (o współczynniku przewodzenia 0,038 W/mK), ustaw bezpieczne parametry początkowe: nachylenie na poziomie 0,35 oraz przesunięcie równoległe równe 0 Kelwinów.
4
Wybierz najchłodniejsze pomieszczenie w budynku (zazwyczaj od strony północnej, pozbawione pasywnych zysków słonecznych). Umieść tam dokładny rejestrator temperatury na wysokości około 1,5 metra nad posadzką, aby unikać bezpośredniego wpływu promieniowania podłogi.
5
Na podstawie obserwacji po 48 godzinach, wybierz z poniższego panelu objaw, który występuje w Twoim budynku, aby otrzymać precyzyjną instrukcję zmiany parametrów:
Wybierz zaobserwowany objaw:
Wybierz jeden z powyższych objawów, aby wyświetlić zalecenie.
6
Gdy wreszcie uzyskasz pożądaną, stabilną temperaturę wewnętrzną (na przykład idealne 21 stopni Celsjusza we wszystkich obiegach), możesz przejść do włączenia sterowania strefowego ogrzewaniem. Załóż z powrotem siłowniki. Od teraz ich zadaniem będzie wyłącznie obcinanie przepływu, gdy pojawi się dodatkowe darmowe ciepło (kominek, sprzęt AGD, nasłonecznienie z południa), co zapobiegnie lokalnemu przegrzaniu.

Jakie są najczęstsze błędy przy ustawianiu krzywej grzewczej?

Błędy w konfiguracji sterowania pogodowego wynikają najczęściej z próby przeniesienia nawyków z wysoko-parametrowych instalacji grzejnikowych na systemy płaszczyznowe.

1. Zła lokalizacja czujnika pogodowego

Czujnik na ścianie południowej nagrzewa się od słońca, przekłamując odczyt o 5–12°C. Sterownik pogodowy gwałtownie obniża temperaturę zasilania, a dom szybko się wychładza.

Montuj element pomiarowy wyłącznie na ścianie północnej lub północno-zachodniej, minimum 2 metry nad gruntem, bezwzględnie z dala od wyrzutni powietrza i dużych okien.

2. Dławienie przepływu siłownikami

Gdy jest za gorąco, użytkownik zamiast obniżyć krzywą, odcina siłowniki termoelektryczne. Przepływ spada poniżej wymaganego (ok. 12-15 l/min), pompa ciepła taktuje i zgłasza błąd wysokiego ciśnienia (HP).

Na czas regulacji otwórz wszystkie siłowniki (tryb manualny). Obniżaj całą krzywą grzewczą na sterowniku głównym, pozwalając na pełny, swobodny obieg wody w instalacji.

3. Brak zrównoważenia na rotametrach

Regulacja krzywej bez wstępnego ustawienia przepływów nie działa. Krótkie pętle (np. 30 m) przegrzewają toaletę, a długie (110 m) są zimne. Inwestor sztucznie zawyża nachylenie krzywej pod najsłabszą strefę.

Przed analizą krzywej ustaw rotametry zgodnie z danymi z projektu. Krótkie pętle należy zdławić, a na najdłuższych wymusić przepływ rzędu 2.0 - 2.5 l/min.

4. Zbyt częste zmiany nastaw

Użytkownik modyfikuje nachylenie co kilka godzin. Wyciąga błędne wnioski, ponieważ masywna wylewka betonowa nie zdążyła zareagować na poprzednią korektę temperatury.

Uszanuj bezwładność cieplną wylewki (pojemność cieplna to około 1,0 kJ/kgK). Nowy stan równowagi w domu odczujesz po upływie minimum 24 do 48 godzin od zmiany parametru.

Jak krzywa grzewcza wpływa na projekt i OZC?

Ustawienie optymalnej, niezwykle płaskiej krzywej grzewczej (o nachyleniu mniejszym lub równym 0.3) jest możliwe wyłącznie wtedy, gdy etap wykonawczy został poprzedzony precyzyjnymi obliczeniami inżynieryjnymi. Poznaj 4 filary profesjonalnego przygotowania.

Bilans Cieplny (PN-EN 12831)

Profesjonalne obliczanie strat ciepła budynku OZC to absolutny fundament. Wyznaczenie dokładnego zapotrzebowania na moc (Q_i) dla każdego pojedynczego pomieszczenia pozwala na idealne dopasowanie parametrów zasilania. Co więcej, wpływ rekuperacji na ogrzewanie (wentylacja mechaniczna ze sprawnością odzysku powyżej 85%) drastycznie spłaszcza krzywą, pozwalając obniżyć jej nachylenie o 0,05–0,08 w skali całego obiektu.

Efekt: Obniżenie punktu bazowego krzywej grzewczej dla całego systemu.

Rozstaw i Strefy Brzegowe

Opracowany projekt hydrauliczny instalacji pozwala strategicznie zarządzać mocą. Świadome zmniejszenie rozstawu rur ogrzewania podłogowego z VA 15 cm na VA 10 cm podnosi lokalną moc grzewczą o 18% bez konieczności podnoszenia temperatury zasilania na kotle. Zastosowanie zagęszczenia w obszarach takich jak strefy brzegowe przy oknach kompensuje chłód od przeszkleń, umożliwiając pracę na bardzo niskich parametrach.

Efekt: Wyrównanie niedoborów mocy bez podnoszenia temperatury zasilania.

Opór Cieplny Przegród

Odpowiednia grubość styropianu pod ogrzewanie podłogowe decyduje o tym, czy grzejesz dom, czy grunt pod nim. Zgodnie z normą PN-EN 1264-4, opór cieplny izolacji posadzki na gruncie musi być równy lub większy niż 3.5 m2K/W. Gwarantuje to, że strumień energii kierowany jest w 95% ku górze. To właśnie doskonała izolacja podłogi i ścian sprawia, że możliwa jest do zastosowania wysoce energooszczędna, płaska krzywa grzewcza.

Wymóg: U mniejsze lub równe 0.15 W/m²K dla podłogi na gruncie.

Zarządzanie Zładem Wody

Przy systemach pracujących na ekstremalnie niskich parametrach (np. temperatura zasilania maksymalna na poziomie 32°C), kluczowy jest prawidłowy dobór pompy obiegowej do podłogówki zapewniający odpowiedni strumień masy. W układach ze strefowymi termostatami niezbędny okazuje się bufor ciepła jako sprzęgło hydrauliczne w konfiguracji 4-rurowej, który chroni pompę przed brakiem odbioru zładu i uniemożliwia taktowanie sprężarki.

Bezpieczeństwo: Stały i stabilny przepływ wymuszony niezależnie od siłowników.

Nie ryzykuj błędów na etapie wylewki

Tylko pełna dokumentacja inżynierska gwarantuje, że podłoga będzie oddawać ciepło równomiernie, a rachunki spadną do absolutnego minimum. Zamów projekt u ekspertów.

ZAMÓW PROFESJONALNY PROJEKT PODŁOGÓWKI
Case Study (Studium Przypadku)

Ile kosztuje "ustawienie fabryczne" instalatora?

Pan Tomasz przez pierwszy rok zamieszkiwania w nowym domu borykał się z chłodem od dużych okien oraz rachunkami za prąd, które nie przystawały do nowoczesnego budownictwa. Sprawdź, dlaczego najczęstsze błędy przy uruchamianiu podłogówki potrafią zrujnować portfel.

Okolice Rzeszowa (woj. podkarpackie)
Dom WT2021, 160 mkw
Pompa Ciepła 8 kW
Krzywa Grzewcza

0.80

Nastawa fabryczna (zbyt wysoka)

Praca Sprężarki

32 cykle

Na dobę (Ekstremalne taktowanie)

Koszt Sezonu

3800 PLN

Płacone za zaniżony wskaźnik COP

Diagnoza początkowa: Instalator pozostawił strome nachylenie krzywej, dedykowane dla grzejników w starym budownictwie. Gdy w domu robiło się nieznośnie gorąco, Pan Tomasz zamykał przepływy termostatami ściennymi. Efekt? Pompa ciepła dusiła się na zamkniętym obiegu i ulegała przedwczesnemu zużyciu.

Robert Kucharski - Inżynier HVAC

Robert Kucharski

Główny Projektant HVAC

Specjalista z ponad 15-letnim doświadczeniem. Twórca setek bezbłędnych instalacji płaszczyznowych w Polsce.

Krzywa grzewcza zdaniem Roberta Kucharskiego

Nigdy nie traktuj krzywej grzewczej jak magicznego przycisku, który sam naprawi wadliwą instalację. To tylko oprogramowanie. Jeśli fizyka budynku się nie spina, żadna elektronika tego nie oszuka.

Z mojego doświadczenia wynika, że aż 8 na 10 inwestorów płaci zawyżone rachunki za prąd do pompy ciepła, ponieważ ich system jest dławiony lokalnymi termostatami. Świadome zarządzanie zładem wody grzewczej i otwarcie przepływów na rotametrach to jedyna droga do prawdziwych oszczędności.

Najgorsze co możesz zrobić, to korygować nachylenie krzywej codziennie rano. Beton ma gigantyczną bezwładność. Reaguje dopiero po dwóch dobach.

Instalatorzy, którzy konfigurują automatykę "na oko" i opuszczają kotłownię, zostawiają klienta z ogromnym problemem. Brak świadomości, jak okładzina podłogowa opóźnia oddawanie ciepła, prowadzi do ciągłego przegrzewania i wychładzania pomieszczeń.

Prawidłowa krzywa grzewcza rodzi się na papierze milimetrowym inżyniera, a nie w menu sterownika w gotowej kotłowni.

Złota zasada jest brutalnie prosta. Bez rzetelnych obliczeń strat cieplnych dla poszczególnych pokoi oraz bez indywidualnego dopasowania gęstości rur, Twój dom nigdy nie osiągnie standardu energetycznego, za który zapłaciłeś. Zadbaj o inżynieryjne fundamenty.

Często zadawane pytania (FAQ)

Rozwiewamy inżynieryjne wątpliwości dotyczące nastaw automatyki pogodowej.

Dla nowoczesnego, dobrze izolowanego domu jednorodzinnego (standard WT2021) optymalne nachylenie krzywej grzewczej dla pompy ciepła połączonej z ogrzewaniem podłogowym wynosi od 0,3 do 0,4. W budynkach pasywnych wartość ta może spaść do 0,15–0,25, natomiast w starym budownictwie po termomodernizacji oscyluje w granicach 0,5–0,6.

Nachylenie (slope) decyduje o stromości wykresu i zmienia temperaturę zasilania proporcjonalnie do spadku temperatury zewnętrznej (reakcja na mróz), natomiast przesunięcie (offset) podnosi lub obniża całą krzywą o stałą wartość stopni w całym zakresie temperatur. Nachylenie reguluje dynamikę przy mrozach, a przesunięcie koryguje temperaturę bazową w ciągu całego sezonu.

Nie stosuje się osobnej krzywej grzewczej dla pojedynczego pomieszczenia na jednym rozdzielaczu, lecz projektuje się w łazience gęstszy rozstaw rur (np. VA 7,5 cm zamiast VA 15 cm) lub instaluje dodatkowy grzejnik elektryczny. Alternatywą jest zastosowanie modułu mieszającego dla wyodrębnionej strefy wysokotemperaturowej, co jednak obniża sprawność skraplania pompy ciepła.

W dobrze ocieplonym domu pracującym na optymalnej krzywej grzewczej, wysoka temperatura wody zasilającej nie jest wymagana – woda ma często 26–28°C. Ponieważ temperatura ciała człowieka to około 36,6°C, posadzka o temperaturze 24°C będzie w dotyku subiektywnie chłodna, co jest zjawiskiem całkowicie prawidłowym i świadczy o wysokiej efektywności energetycznej obiektu.

Panele podłogowe cechują się wyższym oporem cieplnym (R około 0,05 - 0,10 m2K/W) niż płytki ceramiczne (R około 0,01 m2K/W), co utrudnia przekazywanie ciepła z wylewki do pomieszczenia. Zmiana płytek na panele wymaga podniesienia temperatury zasilania o około 2–4°C, co oznacza konieczność podbicia przesunięcia krzywej o +2 K do +3 K lub nieznacznego zwiększenia nachylenia.

Darmowy PDF

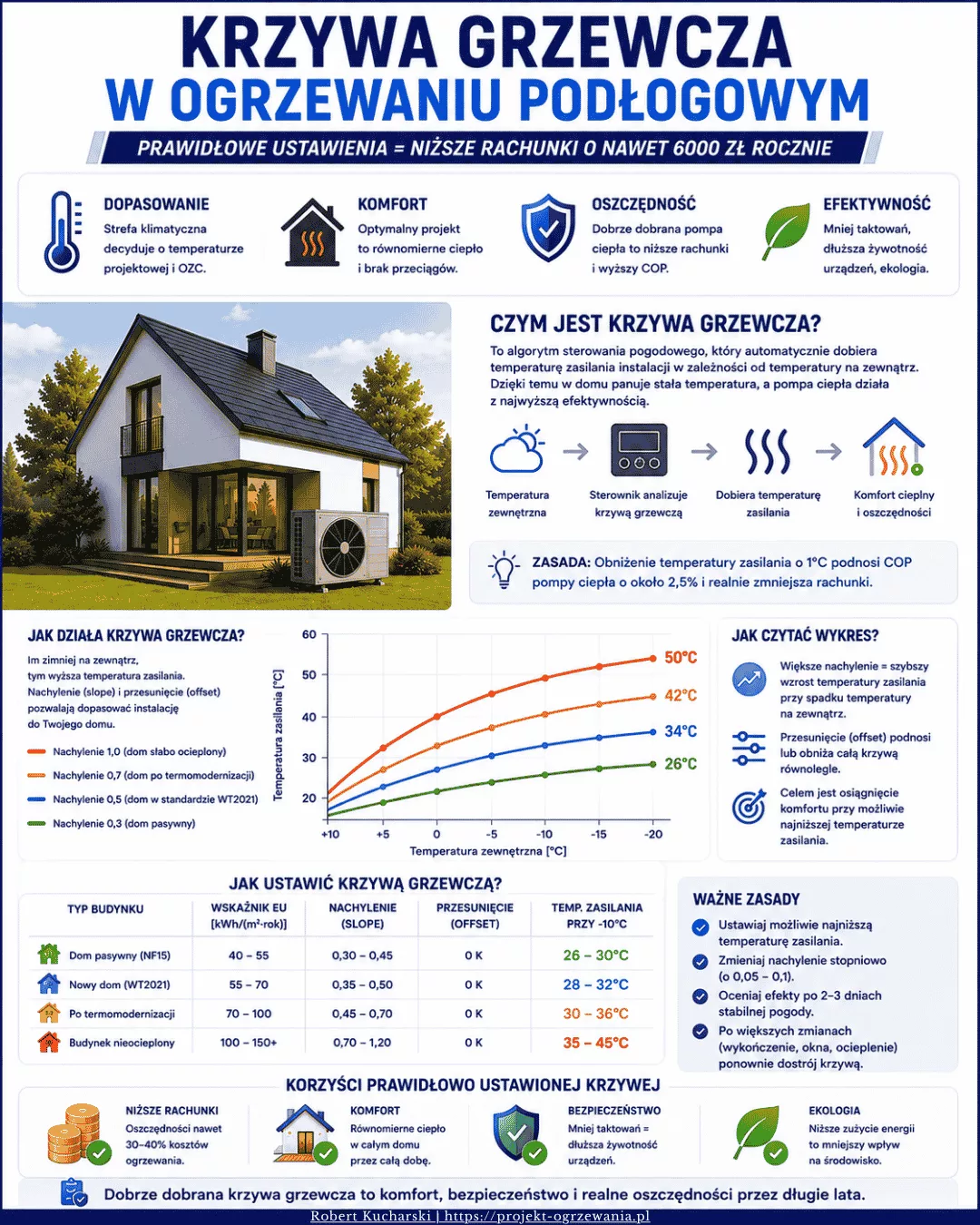

Miniatura infografiki: Krzywa grzewcza w ogrzewaniu podłogowym

Narzędzie dla Inwestora i Instalatora

Pobierz infografikę: Krzywa grzewcza w pigułce

Wiedza, którą przedstawiłem w tym artykule, to techniczny fundament. Aby ułatwić Ci pracę bezpośrednio w kotłowni, przygotowałem kompleksowy schemat instalacji ogrzewania oraz zestawienie parametrów zasilania rozdzielacza w formie czytelnej infografiki. Zabierz te dane ze sobą, gdy tylko zauważysz, że Twój system wymaga interwencji.

Pobierz plik PDF
Powiększona infografika krzywej grzewczej

Podsumowanie: Inżynieria vs Intuicja

Optymalnie skonfigurowana krzywa grzewcza w ogrzewaniu podłogowym stanowi warunek konieczny do uzyskania wysokiego współczynnika COP pompy ciepła lub niskiego zużycia paliwa przez kocioł kondensacyjny. Proces jej regulacji wymaga cierpliwości, wyłączenia agresywnego sterowania strefowego na czas kalibracji oraz zrozumienia bezwładności jastrychu betonowego.

Dlaczego projekt to fundament?

Bez usunięcia błędów projektowych – takich jak brak wyznaczenia bilansu cieplnego budynku, niewłaściwy rozstaw rur czy brak zrównoważenia hydraulicznego na rozdzielaczu – sama regulacja sterownika pogodowego nie rozwiąże problemów z niedogrzaniem lub wysokimi rachunkami. Jeśli planujesz budowę lub modernizację instalacji, dopilnuj wykonania pełnego projektu wykonawczego HVAC. To jedyna droga do uzyskania stabilnego komfortu cieplnego przy minimalnych kosztach eksploatacji.

Wydajność (COP)

4.6 - 5.0

Sprężarka pracuje płynnie. Zasilanie rzędu 28-32°C.

Rachunki za prąd

Niskie

Zrównoważone pętle oddają pełną moc do pomieszczeń.
