Projekt ogrzewania podłogowego z pompą ciepła – obliczenia, rozstaw rur i hydraulika

Projekt wykonawczy • podłogówka i pompa ciepła • aktualizacja 2026

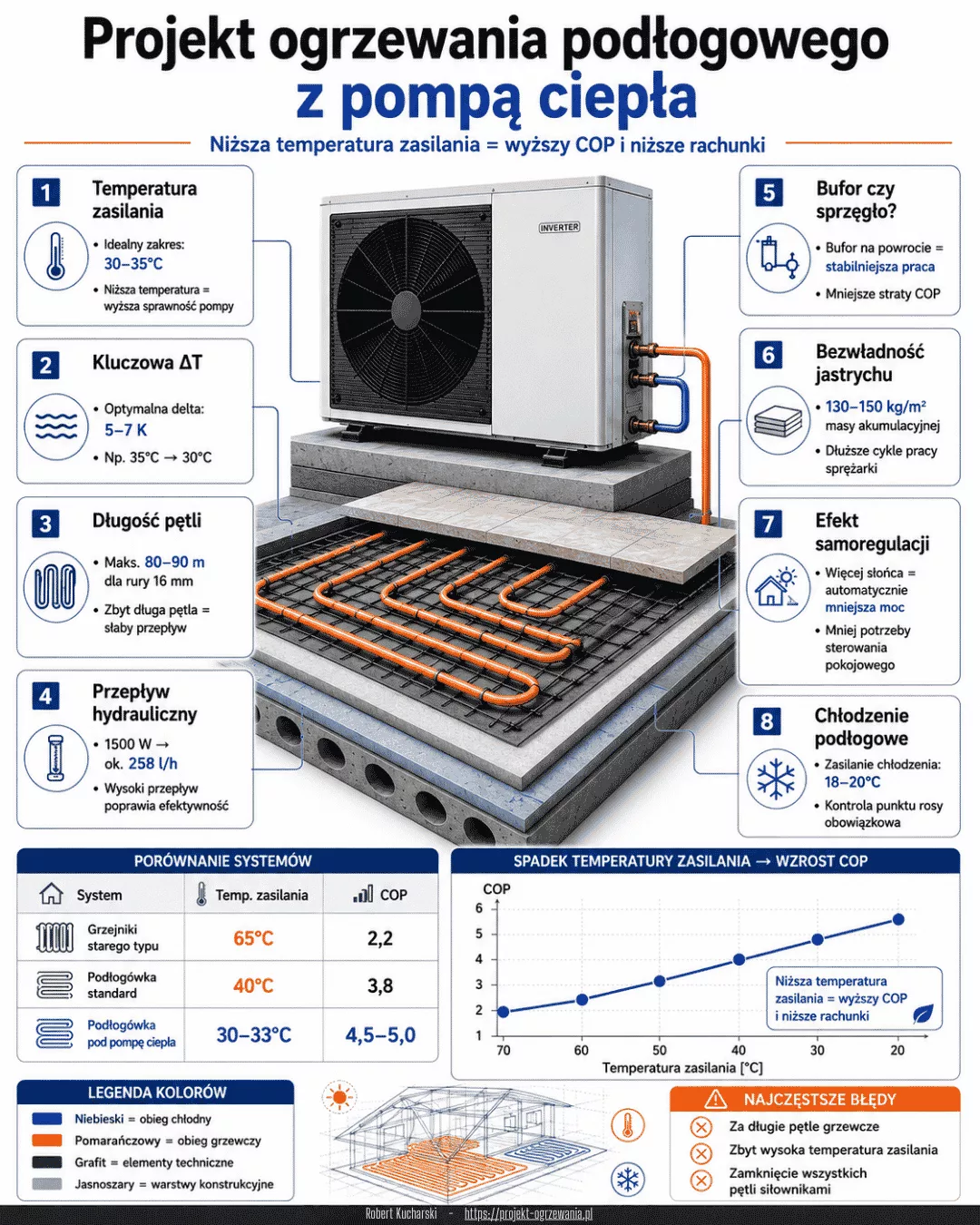

Projekt ogrzewania podłogowego z pompą ciepła łączy budynek, podłogę, hydraulikę i źródło

Dobry projekt nie kończy się na narysowaniu rur. Musi przeprowadzić obliczenia od strat ciepła każdego pomieszczenia, przez aktywną powierzchnię podłogi i długości pętli, aż do przepływów, nastaw rozdzielacza oraz parametrów pracy pompy ciepła.

OZC pomieszczeń rozstaw i pętle przepływy i nastawy temperatura zasilania dokumentacja wykonawcza
Najpierw obciążenia pomieszczeńJedna moc całego domu nie wystarcza do rozplanowania podłogi w salonie, łazience i sypialniach.
Później geometria i hydraulikaRozstaw, długość obwodu, przepływ oraz strata ciśnienia muszą dotyczyć tej samej pętli.
Na końcu zgodność ze źródłemTemperatury, minimalny przepływ, sterowanie i praca stref muszą pasować do pompy ciepła.
Odpowiedź w 30 sekund

Co powinien zawierać projekt podłogówki z pompą ciepła?

Kompletny projekt powinien połączyć obciążenie cieplne każdego pomieszczenia z rzeczywistą powierzchnią grzewczą, parametrami podłogi, geometrią pętli, przepływami oraz warunkami pracy pompy ciepła. Efektem nie jest sam rysunek rur, lecz zestaw informacji, według których instalację można wykonać, uruchomić i wyregulować.

Na rzucie powinny być widoczne pola z rurami, strefy wyłączone, podział na pętle, ich rozstawy, długości oraz przypisanie do rozdzielaczy. W tabeli obliczeniowej potrzebne są co najmniej: moc pomieszczenia, powierzchnia czynna, temperatura zasilania i powrotu, przepływ, strata ciśnienia oraz nastawa obwodu.

Tak rozumiany profesjonalny projekt ogrzewania podłogowego pozwala sprawdzić zależności przed zalaniem rur. To zasadnicza różnica między dokumentacją wykonawczą a szkicem instalacji.

Projekt nie może zaczynać się od rozstawu 10 lub 15 cm. Rozstaw jest wynikiem obciążenia, powierzchni czynnej, temperatury wody, konstrukcji podłogi i oporu okładziny — nie samym założeniem wejściowym.

Od obliczenia do nastawy

Rysunek rur to tylko jedna część projektu

Dokumentacja musi odpowiedzieć wykonawcy, gdzie ułożyć rury, ale także wyjaśnić, dlaczego dana pętla ma taki rozstaw, długość i przepływ.

ElementCo powinno się znaleźć w projekcieDo czego służy
ZałożeniaTemperatury pomieszczeń, warunki zewnętrzne, wentylacja, konstrukcje przegród i podłóg.Umożliwiają odtworzenie obliczeń i późniejszą aktualizację.
Bilans cieplnyObciążenie budynku oraz każdego ogrzewanego pomieszczenia.Określa wymaganą moc źródła i powierzchni grzewczych.
Rzut instalacjiPętle, rozstawy, strefy brzegowe, dobiegi, dylatacje i miejsca bez rur.Daje wykonawcy jednoznaczną geometrię ułożenia.
HydraulikaDługości, przepływy, opory, obwód krytyczny, średnice i nastawy.Pozwala zrównoważyć rozdzielacze i sprawdzić pompę obiegową.
Źródło i regulacjaParametry wody, charakterystyka pompy ciepła, minimalny przepływ i logika sterowania.Łączy odbiorniki z warunkami stabilnej pracy źródła.

Porównanie projektu „z głowy” z projektem opartym na obliczeniach najlepiej pokazuje, czego nie da się dopisać już po wykonaniu wylewki. Rury można wyregulować tylko w zakresie, jaki pozostawiła ich geometria.

Jedna instalacja, cztery zależne modele

Projekt tworzą cztery warstwy: budynek, podłoga, hydraulika i źródło

1. Bilans budynkuIle watów traci każde pomieszczenie w punkcie projektowym?
2. Powierzchnia grzewczaCzy aktywna podłoga odda tę moc przy przyjętych temperaturach?
3. HydraulikaJak podzielić rury na obwody i uzyskać potrzebne przepływy?
4. Pompa ciepłaCzy źródło pokryje moc i zachowa wymagany przepływ?

Każda warstwa przekazuje dane kolejnej. Jeżeli obciążenie łazienki jest nieznane, nie da się odpowiedzialnie wybrać mocy podłogi. Jeżeli nie znamy długości i przepływu krytycznej pętli, nie sprawdzimy wymaganego podnoszenia pompy. Jeżeli źródło i odbiornik analizuje się osobno, łatwo przeoczyć przypadek, w którym pompa ma moc, ale podłoga nie pokrywa obciążenia konkretnego pokoju.

Jedna wartość dla całego domu nie zastępuje obliczeń pomieszczeń. Suma mocy jest potrzebna do analizy źródła, lecz rozstaw rur i przepływ wyznacza się dla lokalnych warunków.

Jakość wyniku zaczyna się przed obliczeniami

Jakie dane trzeba przygotować do projektu?

Im wcześniej zbierzemy komplet informacji, tym mniej założeń trzeba przyjmować i tym mniejsze ryzyko zmian podczas montażu.

A

Architektura i przegrody

Rzuty z wymiarami, przekroje, lokalizacja budynku, konstrukcje ścian, dachu, podłogi, okien oraz drzwi.

I

Instalacja i wnętrza

Źródło ciepła, lokalizacje rozdzielaczy, pionów i urządzeń, stała zabudowa, dylatacje oraz planowane okładziny.

T

Temperatury i wentylacja

Temperatury wewnętrzne, dane wentylacji lub rekuperacji, temperatura projektowa i oczekiwany sposób sterowania.

Dane, których nie warto zgadywać

  • Grubości i materiały przegród zamiast ogólnego określenia „dom dobrze ocieplony”.
  • Opór cieplny całej okładziny z podkładem, a nie tylko rodzaj „panel” lub „płytka”.
  • Rzeczywiste miejsca szaf, wysp kuchennych, wanien i innych trwałych elementów.
  • Model pompy ciepła lub przynajmniej dane do późniejszego sprawdzenia jej charakterystyki.
  • Planowane strefy zamykane siłownikami i wymagania dotyczące chłodzenia, jeżeli ma wystąpić.

Jeżeli inwestor ma już wiarygodne projektowe obciążenie cieplne OZC, można wykorzystać wyniki pomieszczeń. Jeżeli nie — bilans trzeba opracować na podstawie aktualnej dokumentacji budynku.

Moc wymagana w warunkach obliczeniowych

OZC każdego pomieszczenia jest punktem wyjścia do rozstawu rur

Obciążenie cieplne opisuje moc potrzebną do utrzymania założonej temperatury wewnętrznej przy warunkach projektowych. Obejmuje straty przez przegrody oraz wymianę powietrza. Nie jest rachunkiem rocznym ani prognozą miesięcznego zużycia energii.

ΦHL = ΦT + ΦVprojektowe straty przez przenikanie oraz wentylację i infiltrację, obliczane dla właściwych warunków

W osobnym poradniku pokazujemy krok po kroku, jak oblicza się straty cieplne budynku. Dla projektu wykonawczego istotne jest jednak nie tylko łącznych 6 czy 9 kW, ale przykładowo 540 W w sypialni, 1250 W w salonie i 780 W w łazience.

Założenia muszą być jawne

Metodyka oparta na zasadach obliczeń według PN-EN 12831 wymaga spójnych temperatur i danych przegród. Znaczenie ma też lokalizacja, ponieważ warunki projektowe różnią się między strefami klimatycznymi.

Kontrola projektu: suma mocy pomieszczeń, wynik całego budynku i założenia wentylacyjne powinny być ze sobą zgodne. Rozbieżności trzeba wyjaśnić przed doborem pompy.

Metry kwadratowe, które naprawdę grzeją

Powierzchnia czynna decyduje o wymaganej mocy podłogi

Moc pomieszczenia trzeba odnieść do fragmentu posadzki, na którym rzeczywiście można ułożyć działające rury.

qwym = Qpomieszczenia / Aczynnawymagana moc jednostkowa [W/m²] = obciążenie pomieszczenia [W] / aktywna powierzchnia [m²]
20

20 m² powierzchni czynnej

Przy obciążeniu 1000 W wymaganie wynosi średnio 50 W/m².

12

12 m² powierzchni czynnej

Przy tym samym obciążeniu wymaganie rośnie do około 83 W/m².

Z tego powodu rzut musi wskazywać miejsca, w których rur podłogówki nie należy układać. Nie każdą szafkę trzeba wyłączać automatycznie, ale trwałą zabudowę, kominek, brodzik czy mocowania do podłoża należy uzgodnić przed wyznaczeniem pętli.

Mała łazienka może być trudniejsza od dużego salonu

Łazienka ma często wyższą temperaturę obliczeniową i jednocześnie mało wolnej podłogi. Jeżeli wymagana moc jednostkowa przekracza możliwości przyjętej konstrukcji i dopuszczalnej temperatury powierzchni, projekt powinien wskazać dodatkowy odbiornik albo zmianę założeń — nie tylko zagęścić rury.

Wspólny parametr źródła i odbiornika

Temperaturę zasilania i powrotu wyznacza wymagana wydajność

Podłogówka współpracuje z pompą ciepła korzystnie, gdy może pokryć obciążenia przy niskiej temperaturze wody. Nie oznacza to jednak, że każdemu budynkowi wolno z góry przypisać 35°C. Parametry wynikają z obciążeń, powierzchni czynnej, rozstawu, oporu podłogi i temperatur wewnętrznych.

θm = (θz + θp) / 2Średnia temperatura wody zależy od zasilania i powrotu.
ΔθH = θm − θiRóżnica względem wnętrza napędza wymianę ciepła przez podłogę.

Projekt określa wspólny punkt obliczeniowy, a następnie sprawdza, czy wszystkie pomieszczenia osiągną wymaganą moc. Szczegółowy wpływ różnicy temperatury między zasilaniem a powrotem trzeba rozpatrywać razem z przepływem i długością pętli.

Niższa temperatura nie jest celem samym w sobie. Najpierw musi zapewnić komfort przy mrozie, a dopiero później można optymalizować krzywą grzewczą i efektywność.

Wynik obliczeń, nie etykieta źródła

Jak projekt dobiera rozstaw rur do pompy ciepła?

Źródło ciepła wpływa na pożądaną temperaturę wody, ale samo nie wyznacza rozstawu. Ta sama podłoga przy tych samych parametrach emituje podobną moc niezależnie od tego, co ogrzało wodę.

Procedura dla każdego pomieszczenia wygląda następująco. Punktem odniesienia dla oceny systemu jest metodyka obliczeń ogrzewania podłogowego EN 1264, a nie katalogowa wartość mocy przypisana do samego rozstawu.

  1. odczytujemy projektowe obciążenie cieplne,
  2. wyznaczamy rzeczywistą powierzchnię czynną,
  3. ustalamy konstrukcję podłogi i opór okładziny,
  4. przyjmujemy temperaturę zasilania i powrotu wspólną dla systemu,
  5. sprawdzamy wydajność dostępnych rozstawów oraz temperaturę powierzchni,
  6. wybrany układ przenosimy na geometrię pętli i weryfikujemy hydraulicznie.

Osobno opisujemy dobór rozstawu rur przy pompie ciepła oraz praktyczne porównanie rozstawu 10 i 15 cm przy jednakowych warunkach. W projekcie można zastosować różne rozstawy w jednym budynku, jeżeli wynika to z obciążeń i konstrukcji.

Strefy brzegowe i duże przeszklenia

Przy fasadach o większych stratach można lokalnie zmienić układ, ale strefa brzegowa nie może być automatycznym paskiem nanoszonym bez obliczeń. Zależności dla podłogówki przy dużych przeszkleniach obejmują także temperaturę powierzchni, głębokość strefy i rzeczywiste obciążenie przy elewacji.

Warstwa nad rurą ma znaczenie

Płytki, panele i drewno wchodzą do obliczeń przez opór cieplny

Projekt nie powinien przypisywać jednej wydajności wszystkim panelom ani każdej podłodze drewnianej. Potrzebny jest deklarowany opór kompletu: okładziny, podkładu, kleju lub innych warstw przewidzianych przez dostawcę systemu.

DanaDlaczego jest potrzebnaCo dzieje się po zmianie
Materiał wykończeniaPomaga dobrać sposób montażu i ograniczenia eksploatacyjne.Może zmienić bezwładność, sposób mocowania i dopuszczalną temperaturę.
Opór R [m²K/W]Jest parametrem używanym do oceny przenikania ciepła przez wykończenie.Wyższy opór zwykle wymaga większej różnicy temperatur dla tej samej mocy.
Limit temperaturyChroni okładzinę i określa dopuszczalny sposób użytkowania.Może ograniczyć dostępną moc powierzchni wcześniej niż sam system grzewczy.

Warto wcześniej sprawdzić, jak okładzina wpływa na wydajność ogrzewania podłogowego i jak interpretować opór cieplny R w m²K/W. Jeżeli materiał zostanie zmieniony po obliczeniach, należy sprawdzić pomieszczenie ponownie.

Geometria zamieniona na obwody

Podział na pętle uwzględnia pole grzewcze, dobiegi i dylatacje

Najpierw wyznacza się pola możliwe do ogrzewania, a później prowadzi obwody tak, aby obsłużyć wymagany rozstaw, nie przekroczyć przyjętych ograniczeń hydraulicznych i przejść przez dylatacje w uzgodniony sposób. Długość pętli obejmuje zarówno rurę w polu, jak i zasilający oraz powrotny dobieg do rozdzielacza.

P

Pole

Powierzchnia oraz rozstaw wyznaczają orientacyjne zużycie rury w strefie grzewczej.

D

Dobieg

Odległość od rozdzielacza może istotnie zmienić długość i opór konkretnego obwodu.

R

Różnica długości

Pętle nie muszą być identyczne, ale ich przepływy i dostępne nastawy muszą być policzone.

Praktyczne zasady pokazuje poradnik o tym, jak planować rozmieszczenie pętli grzewczych. Z kolei maksymalna długość pętli nie jest jedną liczbą wynikającą wyłącznie ze średnicy rury — zależy również od przepływu, oporów dodatkowych i budżetu ciśnienia.

Kontrola na budowie: wykonawca powinien zapisać rzeczywiste długości. Jeśli wyraźnie różnią się od projektu, przepływy i nastawy mogą wymagać ponownego przeliczenia.

Każdy obwód ma własny bilans

Przepływy, spadki ciśnienia i nastawy rozdzielacza

Moc pętli i przyjęta różnica temperatur pozwalają wyznaczyć przepływ. Długość, średnica, właściwości medium i armatura decydują o stracie ciśnienia.

V̇ ≈ Q / (1,163 × ΔT)Dla wody: orientacyjny przepływ [l/h] z mocy [W] i różnicy temperatur [K].
Δpobwodu = Δprury + ΔparmaturyOpór pełnej drogi od belki zasilającej do powrotnej.

W tabeli projektu każda pętla powinna mieć własną moc i przepływ. Nastawa nie jest dzieleniem przepływu całego rozdzielacza po równo. Odczyt i regulację opisuje poradnik o rotametrach na rozdzielaczu.

Obwód krytyczny wyznacza wymagania pompy

Pompa nie sumuje spadków wszystkich równoległych pętli. Musi pokonać opór najbardziej wymagającej czynnej drogi przy przepływie całej obsługiwanej instalacji. Projekt powinien więc wskazać obwód krytyczny, opory wspólnej magistrali i elementów dodatkowych.

Nie wolno wyznaczać nastaw z samej długości. Dwie pętle po 80 m mogą przenosić inną moc, wymagać innego przepływu i mieć różne opory zaworów lub dobiegów.

Wspólna część układu

Magistrala i pompa obiegowa muszą obsłużyć projektowy punkt pracy

Po zsumowaniu jednocześnie czynnych przepływów sprawdza się prędkość i spadek ciśnienia w przewodach zasilających rozdzielacze. Pomocniczo można porównać wynik z poradnikiem o średnicy rury zasilającej rozdzielacz.

Punkt pracy pompy obiegowej tworzy przecięcie charakterystyki urządzenia z krzywą instalacji. Nie wybiera się jej tylko na podstawie liczby pętli ani powierzchni budynku. Analizator doboru pompy obiegowej pomaga zrozumieć relację przepływu i podnoszenia, natomiast projekt korzysta z rzeczywistych oporów wszystkich elementów.

Q

Przepływ całkowity

Wynika z sumy obwodów pracujących w rozpatrywanym stanie, nie z maksimum pojedynczego rotametru.

H

Wymagane podnoszenie

Wynika z krytycznej drogi wraz z magistralą, rozdzielaczem, zaworami i urządzeniami wspólnymi.

Dopasowanie charakterystyki źródła

Dobór pompy ciepła wymaga mocy przy właściwym punkcie A/W

Moc w nazwie modelu lub wartość przy A7/W35 nie mówi jeszcze, ile urządzenie dostarczy podczas temperatury projektowej budynku i przy wodzie wymaganej przez instalację.

Projekt porównuje OZC z charakterystyką urządzenia przy odpowiedniej temperaturze zewnętrznej i zasilaniu. Ustala także rolę grzałki lub drugiego źródła oraz sposób przygotowania ciepłej wody. Dążenie do niskiej temperatury zasilania pompy ciepła jest zasadne, ale jej wartość trzeba potwierdzić obliczeniami podłogi.

PytanieWartość potrzebna do ocenyCzego nie używać zamiennie
Czy pompa pokryje moc?Moc grzewcza przy Aproj/Wproj.Moc nominalna z nazwy modelu.
Jaka będzie efektywność?COP lub dane sezonowe dla porównywalnych warunków.Pojedynczy COP z łagodnego punktu badania.
Czy instalacja odda moc?Wydajność podłogi przy rzeczywistym rozstawie i oporze.Ogólny limit mocy przypisany wszystkim podłogom.

Jeżeli obliczenia pokazują potrzebę wyższych parametrów, trzeba sprawdzić ograniczenia temperatury zasilania podłogówki, temperaturę powierzchni, okładzinę oraz wpływ punktu pracy na źródło.

Stabilność przepływu i objętości

Bufor, minimalny przepływ i odszranianie sprawdza się funkcjonalnie

Nie każda instalacja z pompą ciepła wymaga bufora i nie ma jednej uniwersalnej pojemności na kilowat. Projekt powinien najpierw ustalić problem, który dodatkowy zbiornik ma rozwiązać: rozdzielenie hydrauliczne, zapewnienie minimalnej objętości, energię do odszraniania, stabilizację pracy czy współpracę z wieloma strefami.

Analiza funkcji bufora w ogrzewaniu podłogowym powinna uwzględniać wymagania konkretnej pompy, pojemność rur, wielkość zładu, minimalny przepływ oraz to, ile obwodów może zostać zamkniętych.

V

Objętość czynna

Liczy się część instalacji rzeczywiście dostępna dla źródła w danym stanie pracy.

F

Przepływ minimalny

Zamykanie stref nie może odebrać pompie drogi przepływu wymaganej przez jej automatykę.

D

Defrost

W pompach powietrznych trzeba przewidzieć zachowanie układu podczas odszraniania.

Regulacja zgodna z bezwładnością podłogi

Krzywa grzewcza, strefy i siłowniki muszą tworzyć jedną logikę

Podstawą regulacji niskotemperaturowej instalacji jest zwykle dopasowanie temperatury wody do warunków zewnętrznych. Krzywa grzewcza podłogówki powinna zapewniać najniższą temperaturę, która utrzymuje komfort bez częstego przerywania pracy.

Regulacja pomieszczeniowa może korygować zyski wewnętrzne i różne harmonogramy, ale masowe zamknięcie siłowników zmienia hydraulikę widzianą przez pompę. Dlatego decyzja, czy montować sterowniki do ogrzewania podłogowego, powinna wynikać z przeznaczenia pomieszczeń, bezwładności oraz wymagań źródła.

Projekt powinien opisać stan krytyczny. Trzeba wiedzieć, co dzieje się z minimalnym przepływem, gdy część stref jest zamknięta, i które obwody pozostają zawsze dostępne.

Narzędzie przed zamówieniem obliczeń

Interaktywny audyt kompletności danych do projektu

Zaznacz, które materiały masz już przygotowane. Audyt nie projektuje instalacji — pokazuje, co można policzyć od razu, a co wymaga uzupełnienia lub potwierdzenia.

Sprawdź gotowość danych w czterech warstwach

Dla każdego punktu wybierz „mam”, „częściowo” albo „brak”. Wynik aktualizuje się automatycznie i nie ocenia jakości technicznej samych dokumentów.

1

Bilans cieplny budynku

Dane potrzebne do wyznaczenia mocy całego domu i każdego pomieszczenia.

2

Podłoga i aktywna powierzchnia

Dane potrzebne do oceny wydajności każdego pomieszczenia.

3

Geometria i hydraulika

Dane potrzebne do rozplanowania obwodów, magistrali i nastaw.

4

Pompa ciepła i sterowanie

Dane potrzebne do sprawdzenia zgodności instalacji odbiorczej ze źródłem.

0/16

Sprawdzamy kompletność danych

Wynik pokaże gotowość czterech warstw projektu i listę informacji do uzupełnienia.

1. Bilans cieplnyBlokuje część obliczeń
2. Powierzchnia grzewczaBlokuje część obliczeń
3. HydraulikaBlokuje część obliczeń
4. Źródło i sterowanieBlokuje część obliczeń

Co można już rozpocząć

  • Najpierw uzupełnij odpowiedzi audytu.

Co trzeba uzupełnić lub potwierdzić

  • Lista braków pojawi się po analizie.

Ważne: wynik opisuje kompletność zadeklarowanych materiałów. Nie sprawdza poprawności współczynników U, jakości OZC, nośności stropu, zgodności wybranej pompy ani faktycznych możliwości hydraulicznych pętli. Nie jest projektem ani odbiorem technicznym.

Efekt pracy projektowej

Co klient powinien otrzymać w dokumentacji?

Zakres musi być opisany przed zamówieniem. Sam plik z liniami rur nie daje wszystkich danych potrzebnych do regulacji i weryfikacji instalacji.

  1. Założenia i bilans cieplnyTemperatury, warunki zewnętrzne, dane przegród, wentylacja oraz obciążenia pomieszczeń.
  2. Rzuty z geometrią pętliRozstawy, kierunki prowadzenia, strefy brzegowe, obszary bez rur, dylatacje, dobiegi i oznaczenia obwodów.
  3. Tabela obliczeniowa obwodówPowierzchnie, moce, długości, przepływy, straty ciśnienia i parametry pracy.
  4. Dobór rozdzielaczy i magistraliLiczba sekcji, przypisanie pętli, wymagane przepływy, średnice i obwód krytyczny.
  5. Nastawy uruchomienioweWartości dla rotametrów lub zaworów oraz założona różnica temperatur.
  6. Opis współpracy z pompą ciepłaProjektowy punkt wody, wymagania przepływowe, założenia sterowania i elementy do potwierdzenia dla urządzenia.

Warto przed zamówieniem sprawdzić także co wpływa na cenę projektu ogrzewania podłogowego. Liczy się zakres obliczeń, stopień skomplikowania budynku i jakość danych, a nie tylko liczba metrów kwadratowych.

Rzut i tabela muszą mówić tym samym językiem

Jak czytać oznaczenia pętli i tabelę nastaw?

Każdy obwód powinien mieć jednoznaczny symbol widoczny zarówno na rzucie, jak i w zestawieniu. Przykładowe oznaczenie R1/P3 może oznaczać trzecią pętlę pierwszego rozdzielacza, ale legenda projektu powinna wyjaśniać przyjęty system.

Pole tabeliJak je rozumiećCo sprawdzić na budowie
Pomieszczenie / strefaObszar obsługiwany przez pętlę.Czy przebieg na rzucie odpowiada opisowi.
Rozstaw [cm]Odległość między sąsiednimi osiami rur w danej strefie.Czy nie został samowolnie zmieniony.
Długość [m]Rura pola grzewczego wraz z dobiegami.Rzeczywistą długość zapisaną po montażu.
Przepływ [l/min]Wartość obliczona dla mocy pętli i przyjętej ΔT.Odczyt po odpowietrzeniu i ustabilizowaniu pracy.
Δp [kPa]Spadek ciśnienia pełnej drogi obwodu.Czy pompa zapewnia punkt pracy dla krytycznej drogi.

Wylewkę, izolację i warunki montażu trzeba czytać razem z rzutem instalacji. Zmiana rodzaju wylewki na ogrzewanie podłogowe albo grubości izolacji pod podłogówką może wymagać sprawdzenia przekroju, wysokości i parametrów cieplnych.

Inne dane, ta sama kolejność obliczeń

Nowy dom, modernizacja i instalacja mieszana

N

Nowy budynek

Najłatwiej skoordynować grubości podłogi, dylatacje, zabudowę i lokalizacje rozdzielaczy przed rozpoczęciem robót.

M

Modernizacja

Trzeba sprawdzić rzeczywiste przegrody, dostępną wysokość, nośność, stan źródła i ograniczenia istniejących tras.

2

Podłoga i grzejniki

Dwa typy odbiorników wymagają spójnych parametrów, prawidłowej hydrauliki i świadomej regulacji.

Projekt przed wyborem modelu pompy

Można rozpocząć od bilansu i instalacji odbiorczej, a następnie wyznaczyć warunki, które musi spełnić źródło. Ostateczne sprawdzenie wymaga jednak charakterystyki konkretnego urządzenia: mocy w punkcie projektowym, zakresu modulacji, minimalnego przepływu oraz zaleceń hydraulicznych.

Projekt po wyborze pompy

Jeżeli model jest już kupiony, instalację należy policzyć bez naginania wyników do urządzenia. Gdy charakterystyka nie pasuje do obciążenia lub wymaganej temperatury, projekt powinien to jasno wskazać wraz z możliwymi zmianami.

Jak rozpoznać niepełną usługę

Najczęstsze błędy w ofertach na „projekt podłogówki”

1

Rozstaw wszędzie taki sam

Brak obciążeń pomieszczeń i oceny aktywnej powierzchni jest zastąpiony jedną regułą wykonawczą.

2

Brak dobiegów w długościach

Pętle wyglądają poprawnie w tabeli, ale rzeczywista rura i opór rosną po doliczeniu drogi do rozdzielacza.

3

Równe przepływy dla wszystkich

Nastawy nie wynikają z mocy poszczególnych obwodów ani przyjętej różnicy temperatur.

4

Brak punktu pracy pompy ciepła

W dokumentacji widnieje 35°C, lecz nie sprawdzono mocy podłogi i źródła przy warunkach projektowych.

  • Projekt powstał wyłącznie z powierzchni domu i informacji „pompa 8 kW”.
  • Nie rozróżnia powierzchni całkowitej od czynnej.
  • Nie podaje oporu okładzin ani ograniczeń ich temperatury.
  • Nie pokazuje przepływów, strat ciśnienia i obwodu krytycznego.
  • Nie koordynuje rur z dylatacjami i stałą zabudową.
  • Nie opisuje minimalnego przepływu po zamknięciu stref.

Ładny rzut nie dowodzi kompletności. Najważniejsza jest możliwość prześledzenia drogi od obciążenia pomieszczenia do ułożenia rur, przepływu i nastawy.

Przed zleceniem i przed zalaniem rur

Checklista inwestora do projektu z pompą ciepła

  • Rzuty i przekroje są aktualne, zwymiarowane i zgodne z budową.
  • Konstrukcje przegród oraz dane wentylacji odpowiadają docelowemu stanowi.
  • Podano temperaturę obliczeniową każdego pomieszczenia.
  • OZC zawiera wyniki pomieszczeń, nie tylko sumę całego domu.
  • Stała zabudowa i wszystkie strefy bez rur są uzgodnione.
  • Znane są planowane okładziny i opory całego wykończenia.
  • Rozdzielacze mają zaakceptowane, dostępne serwisowo lokalizacje.
  • Rzut pokazuje rozstaw, przebieg i oznaczenie każdej pętli.
  • Długości obejmują zasilający oraz powrotny dobieg.
  • Tabela podaje moce, przepływy, opory i nastawy obwodów.
  • Magistrala oraz pompa obiegowa są sprawdzone dla punktu pracy.
  • Moc pompy ciepła jest oceniona dla właściwego punktu A/W.
  • Zweryfikowano minimalny przepływ, objętość i zachowanie przy defroście.
  • Logika stref nie odcina źródłu wymaganej drogi przepływu.
  • Zmiany wykonawcze są nanoszone przed zakryciem instalacji.
  • Po montażu zapisano długości, próbę, płukanie i nastawy uruchomieniowe.

Najlepszy moment na korektę to etap projektu. Po wykonaniu jastrychu pozostaje regulacja istniejącego układu, a nie swobodna zmiana jego geometrii i dostępnej powierzchni.

Najczęstsze pytania inwestorów

FAQ: projekt ogrzewania podłogowego z pompą ciepła

Czy do projektu podłogówki potrzebne jest OZC?

Potrzebne są wiarygodne obciążenia cieplne poszczególnych pomieszczeń. Pełne OZC dostarcza te wyniki i założenia budynku. Sama suma mocy całego domu nie pozwala dobrać rozstawów i przepływów lokalnie.

Czy przy pompie ciepła wszędzie stosuje się rozstaw 10 cm?

Nie. Rozstaw wynika z obciążenia pomieszczenia, aktywnej powierzchni, temperatur wody, konstrukcji podłogi i oporu okładziny. Źródło wpływa na preferowany zakres temperatur, ale nie wyznacza rozstawu samodzielnie.

Czy projekt zawsze przyjmuje zasilanie 35°C?

Nie. To częsty punkt odniesienia dla niskotemperaturowej instalacji, lecz właściwe zasilanie i powrót wynikają z wymaganej wydajności. Projekt powinien sprawdzić wszystkie pomieszczenia przy wspólnych parametrach.

Czy jest jedna maksymalna długość pętli?

Nie ma uniwersalnej wartości właściwej dla każdej instalacji. Dopuszczalna długość zależy od średnicy, przepływu, oporów rury i armatury, dostępnego budżetu ciśnienia, dobiegu oraz założeń regulacji.

Czy każda pompa ciepła potrzebuje bufora?

Nie. Potrzeba i sposób włączenia bufora wynikają z funkcji, jaką ma pełnić, oraz z wymagań źródła: minimalnego przepływu, objętości, defrostu, modulacji i zachowania stref.

Czy można wykonać projekt przed wyborem pompy ciepła?

Można policzyć obciążenia i zaprojektować instalację odbiorczą, a z wyników wyprowadzić wymagania dla źródła. Ostateczne sprawdzenie całego układu wymaga jednak danych konkretnego urządzenia.

Jakie pliki są potrzebne do projektu online?

Najlepiej przygotować aktualne rzuty i przekroje, konstrukcje przegród, dane wentylacji, lokalizację, plan okładzin i stałej zabudowy, miejsca rozdzielaczy oraz dane wybranej pompy, jeżeli jest już określona.

Czy projekt można przygotować do modernizowanego domu?

Tak, ale dane wejściowe muszą odzwierciedlać stan po modernizacji. Trzeba zweryfikować istniejące przegrody, dostępną wysokość podłogi, nośność, trasy oraz warunki pracy pozostawionych elementów instalacji.

Czy nastawy rotametrów wystarczy podać jednakowe?

Nie. Przepływ powinien odpowiadać mocy przypisanej do danej pętli oraz przyjętej różnicy temperatur. Równe wartości mogą być przypadkiem, ale nie powinny wynikać z automatycznego podziału przepływu.

Czy wynik interaktywnego audytu jest projektem?

Nie. Audyt porządkuje deklarowaną kompletność materiałów. Nie liczy obciążeń, temperatur powierzchni, rozstawów, długości, strat ciśnienia ani nastaw i nie weryfikuje dokumentacji konkretnej pompy.

Dokumenty instytucjonalne

Źródła wykorzystane do aktualizacji technicznej

Źródła zewnętrzne ograniczono do instytucji publicznych i organizacji normalizacyjnej. Dane konkretnego urządzenia trzeba dodatkowo potwierdzić w jego aktualnej dokumentacji technicznej.

ISO 11855-2:2021 — projektowa wydajność systemów powierzchniowych

Norma opisuje metody wyznaczania mocy powierzchni grzewczych i chłodzących na podstawie parametrów systemu, temperatur i konstrukcji.

GOV.UK — Heat pumps explained

Materiał rządowy omawia znaczenie strat ciepła, właściwego wymiarowania odbiorników i pracy pomp w chłodnych warunkach.

BEIS — Heat distribution systems evidence gathering

Raport analizuje systemy dystrybucji ciepła, temperatury pracy oraz możliwość pokrycia obciążenia przez odbiorniki.

Komisja Europejska — ekoprojekt i etykietowanie ogrzewaczy pomieszczeń

Oficjalna strona gromadzi ramy i odniesienia dotyczące ekoprojektu oraz informacji energetycznych dla urządzeń grzewczych.

Autor i odpowiedzialność merytoryczna

Robert Kucharski

Projektant instalacji sanitarnych, specjalista HVAC i ogrzewania podłogowego.

OZC • OGRZEWANIE PŁASZCZYZNOWE • HYDRAULIKA • POMPY CIEPŁA

„Projekt z pompą ciepła jest spójny dopiero wtedy, gdy obciążenie każdego pokoju prowadzi do konkretnej geometrii pętli, przepływu, nastawy i wspólnego punktu pracy źródła.”

Robert Kucharski opracowuje projekty ogrzewania podłogowego, obliczenia strat ciepła i analizy hydrauliczne dla budynków nowych oraz modernizowanych. W dokumentacji łączy parametry przegród i wentylacji z rzeczywistą geometrią pomieszczeń, powierzchnią czynną, konstrukcją podłogi i wymaganiami źródła.

Specjalizuje się w niskotemperaturowych instalacjach wodnych współpracujących z pompami ciepła. Przygotowuje rozstawy i przebiegi rur, podział na pętle, zestawienia długości, przepływów i strat ciśnienia oraz nastawy rozdzielaczy, które wykonawca może zweryfikować podczas uruchomienia.

Praktyka projektowa pokazuje, że problemy najczęściej powstają na styku branż: zmienia się okładzina, zabudowa zmniejsza aktywną powierzchnię, rozdzielacz trafia w inne miejsce albo strefy odcinają przepływ wymagany przez pompę. Dlatego dokumentacja powinna ujawniać zależności, a nie tylko przedstawiać estetyczny rysunek.

Doświadczenie obejmuje ocenę obciążeń pomieszczeń, systemów mokrych i suchych, instalacji mieszanych, dużych przeszkleń, ograniczeń modernizacyjnych oraz hydrauliki rozdzielaczy i wspólnych magistrali.

Metodyka zaczyna się od jawnych danych wejściowych. Kolejne wyniki — moc pomieszczenia, wymagana wydajność, rozstaw, długość, przepływ i opór — muszą tworzyć możliwy do prześledzenia łańcuch. Założenia odróżnia się od wartości obliczonych oraz danych konkretnego urządzenia.

Interaktywne narzędzia na portalu mają funkcję edukacyjną: pomagają uporządkować dane i zrozumieć zależności. Nie zastępują dokumentacji wykonawczej, koordynacji budowlanej ani sprawdzenia aktualnych wymagań wybranego źródła.

Portale autora
Robert Kucharski - CEO Projekt-Ogrzewania.pl

Robert Kucharski

CEO & Główny Projektant

Masz wątpliwości? Skonsultuj swój problem techniczny.

Jako autor tego bloga pomagam inwestorom unikać kosztownych błędów. Jeśli nie wiesz, jak dobrać pompę ciepła lub masz problem z istniejącą instalacją – napisz do mnie. Chętnie podpowiem najlepsze rozwiązanie.

🏠 O nas 📚 Porady
📩 Kontakt 🛒 Zamów projekt
