Projektowe Obciążenie Cieplne (OZC).

Planowanie systemu grzewczego w nowoczesnym budownictwie to proces, który nie wybacza błędów „na oko”. Sercem każdego profesjonalnego projektu instalacyjnego jest Projektowe Obciążenie Cieplne (OZC), które w przypadku systemów takich jak wodne ogrzewanie podłogowe determinuje nie tylko komfort domowników, ale przede wszystkim koszty eksploatacji i żywotność źródła ciepła. Zrozumienie, ile energii ucieka z każdego metra kwadratowego Twojego domu, to pierwszy krok do stworzenia instalacji, która będzie pracować cicho, oszczędnie i wydajnie przez dziesięciolecia.

Wyobraź sobie, że budujesz dom. Masz już ściany, okna, dach. Zastanawiasz się nad ogrzewaniem i ktoś mówi: „zrób podłogówkę, to najlepsze rozwiązanie”. I rzeczywiście – wodne ogrzewanie podłogowe daje niesamowity komfort, równomierną temperaturę i oszczędności. Ale jest jeden haczyk: aby to wszystko działało, ktoś musi precyzyjnie odpowiedzieć na pytanie, ile ciepła w ogóle potrzebuje Twój dom. I tu właśnie pojawia się pojęcie, które jest absolutną podstawą: Projektowe Obciążenie Cieplne (OZC). To nie jest kolejny suchy termin z branżowej normy – to fundament, na którym opiera się cały projekt Twojej instalacji. Bez jego prawidłowego wyznaczenia możesz równie dobrze ogrzewać dom za pomocą dmuchawy z marketu budowlanego – efekt będzie podobnie nieprzewidywalny.

W tym artykule pokażę Ci, czym dokładnie jest OZC, jak się je oblicza i co najważniejsze – jak te wyliczenia przekładają się na konkretne decyzje przy projektowaniu ogrzewania podłogowego. Będzie dużo przykładów, konkretnych liczb i tabel, abyś mógł zrozumieć, dlaczego profesjonalny projekt to nie fanaberia, a konieczność.

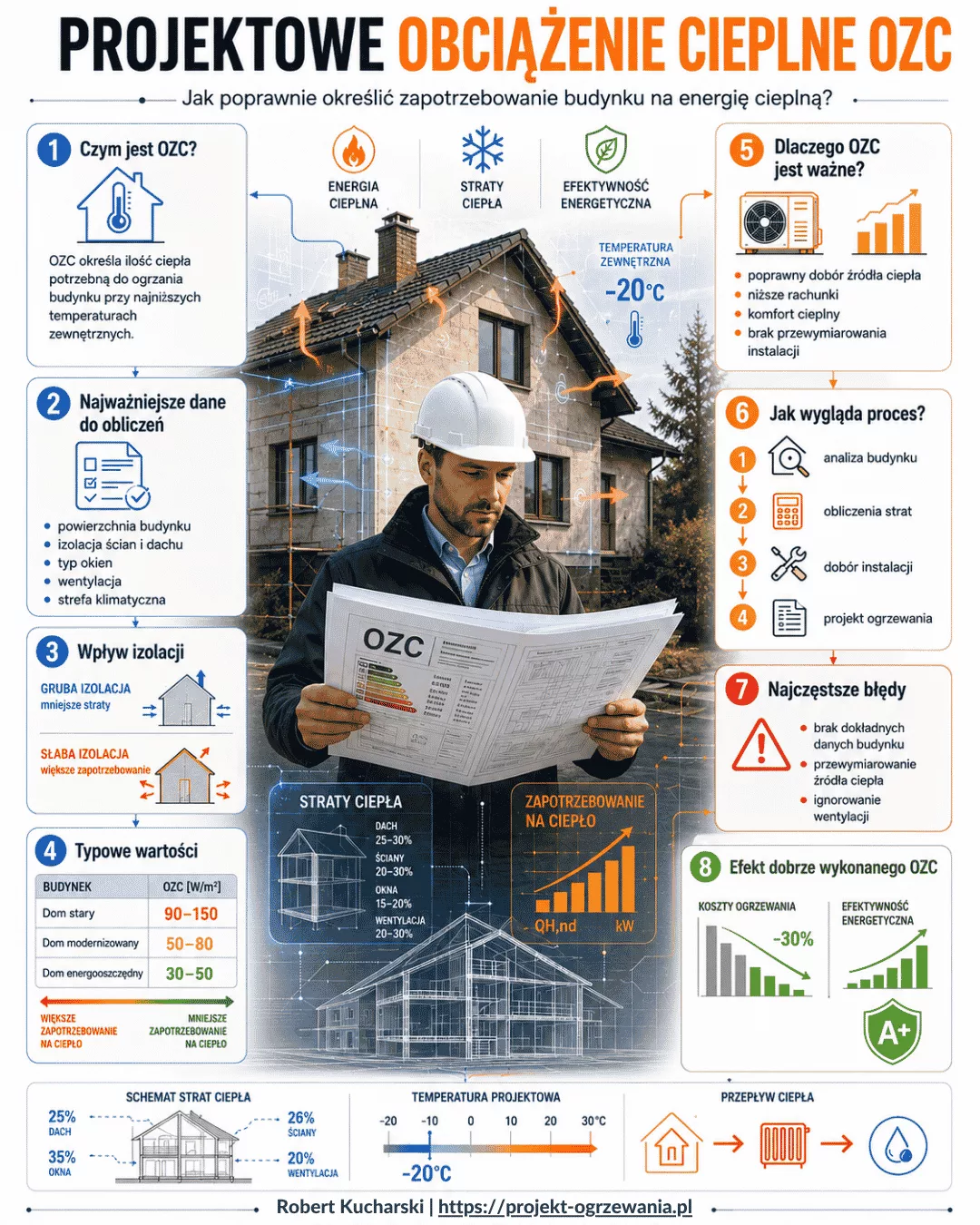

Co to jest Projektowe Obciążenie Cieplne (OZC) i dlaczego jest kluczowe?

Zacznijmy od definicji, ale takiej ludzkiej. Projektowe Obciążenie Cieplne to ilość energii cieplnej, którą trzeba dostarczyć do budynku w ciągu godziny, aby utrzymać w nim zadaną temperaturę, gdy na zewnątrz panują najbardziej ekstremalne warunki zimowe charakterystyczne dla danej lokalizacji. Mówiąc prościej: to odpowiedź na pytanie „ile watów mocy grzewczej potrzebuję, żeby w największe mrozy nie marznąć?”.

Oblicza się je zgodnie z normą PN-EN 12831, która jest w branży grzewczej czymś w rodzaju biblii. Norma ta precyzyjnie określa, jakie dane musisz wziąć pod uwagę i jak je przetworzyć, aby dostać wiarygodny wynik.

Zanim na budowę wjedzie ekipa instalatorów, konieczne jest precyzyjne określenie, jaką moc musi dostarczyć system grzewczy, aby utrzymać komfortową temperaturę nawet podczas najmroźniejszej zimy. Projektowe Obciążenie Cieplne (OZC) to obliczona wartość wyrażona w watach [W], która sumuje straty energii cieplnej każdego pomieszczenia.

Wodne ogrzewanie podłogowe jest systemem niskotemperaturowym i płaszczyznowym. Oznacza to, że grzejemy dużą powierzchnią przy niskiej temperaturze czynnika (wody). W przeciwieństwie do tradycyjnych grzejników konwekcyjnych, tutaj nie możemy po prostu „podkręcić termostatu”, jeśli instalacja okaże się za słaba. Podłoga ma swoje fizyczne i zdrowotne limity temperatury. Dlatego rzetelne wyliczenie zapotrzebowania na ciepło jest jedynym sposobem na uniknięcie niedogrzania budynku lub, co równie groźne, jego kosztownego przewymiarowania.

Na co wpływa OZC?

Wynik obliczeń OZC to liczba wyrażona w watach [W] (lub kilowatach [kW]). Ta jedna liczba (a tak naprawdę zbiór liczb dla każdego pomieszczenia z osobna) determinuje:

1. Moc źródła ciepła: Jeśli OZC wyjdzie 8 kW, to kocioł gazowy lub pompa ciepła musi mieć moc co najmniej 8 kW (plus ewentualny zapas na c.w.u.).
2. Parametry pracy instalacji: Od OZC zależy, jak gorąca woda musi płynąć w rurach podłogówki i jak gęsto trzeba je ułożyć.
3. Wielkość i typ grzejników (jeśli takie są): W przypadku hybrydy (podłogówka + grzejniki) OZC pozwala dobrać ich moc.
4. Koszty inwestycyjne i eksploatacyjne: Przewymiarowane źródło ciepła kosztuje więcej i będzie pracować nieefektywnie. Niedowymiarowane – nie dogrzeje domu.

Elementy składowe bilansu cieplnego – czyli z czego składa się OZC?

Na całkowite obciążenie cieplne budynku składają się dwa główne czynniki:

• Straty przez przenikanie (Φₜ): Strumień ciepła tracony przez przegrody zewnętrzne budynku, takie jak ściany, dach, okna, drzwi oraz podłoga na gruncie, wynikający z różnicy temperatur między wnętrzem a otoczeniem.
• Straty wentylacyjne (Φᵥ): Strumień ciepła potrzebny do ogrzania powietrza zewnętrznego napływającego do budynku w wyniku wentylacji naturalnej lub mechanicznej (rekuperacji) oraz infiltracji.

Można to zapisać prostym wzorem:​

Straty ciepła przez przenikanie (Φₜ)
To ucieczka ciepła przez przegrody budowlane. Każda z tych przegród charakteryzuje się współczynnikiem przenikania ciepła U. Im niższy współczynnik U, tym lepiej przegroda izoluje.

Oblicza się to prostym wzorem:

Przykład 1:
Mamy ścianę o powierzchni 20 m². Jest dobrze ocieplona, więc jej współczynnik U = 0,20 W/(m²·K). Wewnątrz chcemy mieć 20°C, a na zewnątrz według danych dla naszej strefy klimatycznej jest -20°C. Różnica temperatur wynosi 40°C.

${\mathrm{\Phi }}_T=0,20\cdot 20\cdot (20\text{–}(-20))=0,20\cdot 20\cdot 40=160W$ΦT​=0,20⋅20⋅(20–(−20))=0,20⋅20⋅40=160 W

Czyli przez tę jedną ścianę ucieka nam 160 W ciepła. Proste? Teraz wyobraź sobie, że takich przegród w domu są dziesiątki, a do tego dochodzą mostki termiczne, czyli miejsca, gdzie izolacja jest słabsza (np. łączniki ścian z dachem, wieńce, nadproża). Profesjonalne programy obliczeniowe uwzględniają je wszystkie.

Straty ciepła na wentylację (ΦV)

To ciepło potrzebne do ogrzania świeżego powietrza, które napływa do domu. Nawet w szczelnym budynku musimy wymieniać powietrze, aby zapewnić odpowiednią jakość i wilgotność. W domach z wentylacją grawitacyjną te straty są spore.

Oblicza się je, uwzględniając strumień powietrza i jego pojemność cieplną.

Przykład 2:
Do domu o kubaturze 300 m³ napływa zimne powietrze. Przy wentylacji grawitacyjnej zakłada się, że w ciągu godziny wymienia się ok. 0,5 objętości powietrza (tzw. krotność wymiany powietrza n = 0,5 h⁻¹). Strumień powietrza to 150 m³/h. Gęstość i ciepło właściwe powietrza to wartości stałe. Przy różnicy temperatur 40°C, strata na wentylację może wynieść nawet 2000-2500 W. To ogromna wartość! W domach z rekuperacją (wentylacją mechaniczną z odzyskiem ciepła) te straty są nawet o 80-90% mniejsze.

Krok po kroku: jak oblicza się OZC dla Twojego domu?

Obliczenia OZC nie robi się na kolanie. To proces, który wymaga danych i wiedzy. Oto jak wygląda on w praktyce projektanta:

1. Zebranie danych o budynku: Projektant musi dostać projekt architektoniczny. Z niego odczytuje: wymiary pomieszczeń, wysokość, powierzchnię i typ okien, konstrukcję ścian, dachu, podłogi. Kluczowe są też informacje o materiałach izolacyjnych – czym i jak grubo ocieplony jest dom.
2. Określenie temperatur obliczeniowych:
   • Temperatura wewnętrzna (θw): Zależy od przeznaczenia pomieszczenia. Norma podaje wartości:
     • Pokoje dzienne, sypialnie, kuchnia: 20°C
     • Łazienka: 24°C
     • Przedpokój, klatka schodowa: 16-18°C
     • Pomieszczenia nieogrzewane (garaż, piwnica): bierze się je pod uwagę jako strefy sąsiednie.
   • Temperatura zewnętrzna (θz): To wartość charakterystyczna dla danej strefy klimatycznej w Polsce. Dla większości kraju przyjmuje się od -16°C do -24°C. Sprawdza się ją w normie lub w danych dla konkretnej lokalizacji.
3. Obliczenie strat ciepła: Projektant wprowadza wszystkie dane do specjalistycznego programu (np. Audytor OZC, Purmo OZC, itp.) lub wykonuje obliczenia ręcznie (co jest bardzo pracochłonne). Program sumuje straty przez wszystkie przegrody i wentylację, dodaje poprawki na nasłonecznienie, zacienienie, mostki termiczne i podaje wynik w watach dla każdego pomieszczenia (ΦHL,i) oraz całego budynku (ΦHL), wyrażone w watach $W$.

Wynik końcowy OZC dla domu jednorodzinnego często wygląda mniej więcej tak:

• Salon (30 m²): 1200 W
• Sypialnia (15 m²): 650 W
• Łazienka (8 m²): 500 W
• Przedpokój (12 m²): 400 W
• SUMA (cały dom): 2750 W (czyli 2,75 kW)

I właśnie ta wartość – 2,75 kW – to jest to Projektowe Obciążenie Cieplne dla tego przykładowego domu. Pamiętaj jednak, że to tylko przykład. Dla nieocieplonego domu z lat 80-tych o tej samej powierzchni, OZC może wynosić 12-15 kW.

Techniczne aspekty projektowania ogrzewania podłogowego na podstawie OZC.

Kiedy dysponujemy już wynikami OZC dla każdego pomieszczenia, projektant instalacji może przystąpić do doboru parametrów technicznych „podłogówki”. To tutaj matematyka spotyka się z praktyką montażową.

Gęstość strumienia cieplnego a rozstaw rur.

Kluczowym parametrem jest gęstość strumienia cieplnego (q), mierzona w W/m². Informuje ona nas, ile mocy musi oddać każdy metr kwadratowy podłogi.

Oblicza się go ze wzoru:

Przykład 3:
Załóżmy, że mamy pokój dzienny o powierzchni całkowitej 30 m². Znajduje się w nim duża szafa zajmująca 2 m² oraz kanapa ustawiona na nóżkach, co oznacza, że pod nią podłoga może oddawać ciepło. Projektant przyjmuje, że z ogrzewania należy wyłączyć łącznie 3 m² powierzchni. W efekcie powierzchnia aktywna ogrzewania wynosi A_op = 30 − 3 = 27 m². Z obliczeń OZC wynika, że projektowe obciążenie cieplne dla tego pomieszczenia wynosi 1200 W.

Jeśli z obliczeń wyjdzie nam wartość rzędu 70-80 W/m² w nowoczesnym domu, może to sugerować błędy w izolacji budynku lub konieczność bardzo gęstego ułożenia rur (np. co 10 cm). Przy 44 W/m² zazwyczaj wystarczy rozstaw 15 cm lub nawet 20 cm.

Temperatura zasilania i powrotu.

Wodne ogrzewanie podłogowe najlepiej współpracuje z pompami ciepła przy parametrach rzędu 35/30°C lub 40/35°C. Im niższa temperatura zasilania, tym wyższy współczynnik COP pompy ciepła, co bezpośrednio przekłada się na mniejsze rachunki za prąd. Bez OZC nie wiemy, czy temperatura 35°C wystarczy, by „przebić się” przez opór cieplny podłogi i pokryć straty ciepła.

Wpływ wykończenia podłogi na wydajność – rola oporu cieplnego R

To jeden z najczęściej pomijanych aspektów przez amatorów. Rodzaj okładziny wierzchniej ma kolosalne znaczenie dla efektywności oddawania ciepła. Każdy materiał charakteryzuje się określonym oporem cieplnym (Rλ,B).

Poniższa tabela pokazuje, jak różne materiały wpływają na opór cieplny podłogi:

Ważna uwaga techniczna: Norma zakłada, że opór cieplny okładziny nie powinien przekraczać 0,15 m²K/W. Powyżej tej wartości ogrzewanie podłogowe staje się mało wydajne, a bez rzetelnego OZC i podniesienia temperatury zasilania, w pomieszczeniu z grubym dywanem będzie po prostu zimno.

Dobór parametrów instalacji na podstawie tabel.

Mając wartość q oraz znając opór cieplny wykończenia podłogi,, projektant sięga po tabele projektowe (lub oprogramowanie) oparte na normie PN-EN 1264. Norma ta precyzuje, że:

• Maksymalna temperatura powierzchni podłogi w strefie stałego przebywania ludzi wynosi 29°C (aby nie przegrzewać stóp).
• W łazience, gdzie chodzimy boso, dopuszcza się 33°C.
• W strefie brzegowej (przy ścianach zewnętrznych) maksymalnie 35°C.

Poniższa tabela (dla przykładu) pokazuje, jak dla podłogi z wylewką cementową gr. 65 mm i płytkami ceramicznymi (niski opór cieplny), zmienia się wydajność w zależności od temperatury zasilania i rozstawu rur. Zakładamy średnią temperaturę wody (zasilanie + powrót)/2.

Przykład 4 (Dobór dla Salonu z przykładu 3):
Nasze q = 44 W/m². Patrzymy na tabelę. Jaką opcję wybrać?

• Wariant A (niska temperatura): Rozstaw 30 cm i średnia temp. 35°C daje 40 W/m². To trochę za mało.
• Wariant B (kompromis): Rozstaw 30 cm i średnia temp. 40°C daje 55 W/m². To więcej niż potrzeba, ale rozstaw 30 cm może powodować wyczuwalne pasy ciepła i chłodu.
• Wariant C (bezpieczny i komfortowy): Rozstaw 20 cm i średnia temp. 35°C daje 55 W/m². Mamy zapas mocy, co oznacza, że aby uzyskać wymagane 44 W/m², będziemy mogli obniżyć temperaturę wody. To kluczowe dla efektywnej pracy pompy ciepła! Dodatkowo, gęstszy rozstaw rur zapewnia równomierny rozkład temperatury.
• Wariant D (przesada): Rozstaw 10 cm i średnia temp. 35°C to wydajność 85 W/m². Rur pójdzie 3 razy więcej, co podroży instalację.

Wybór pada najczęściej na wariant C. Projektant zaprojektuje dla salonu pętle grzewcze w rozstawie 20 cm.

Szczegółowe wyliczenia: Projektowanie pętli w praktyce

Przyjrzyjmy się konkretnemu scenariuszowi obliczeniowemu dla sypialni o powierzchni 15 m² w nowym domu jednorodzinnym (standard WT 2021).

Krok 1: Dane z OZC

• Projektowa strata ciepła pomieszczenia: 650 W
• Wymagana temperatura wewnętrzna: 20°C
• Powierzchnia całkowita: 15 m², minus stała zabudowa (np. szafa wnękowa 2 m²) = 13 m² powierzchni efektywnej (Aop).

Wymagana moc z metra:

Krok 2: Dobór rozstawu rur

Przy założeniu, że na podłodze znajdą się panele o oporze R = 0,07 m²K/W, projektant sprawdza tabele wydajności dla rury 16×2 mm (najpopularniejsza w systemach wodnych).

Dla parametrów 40/35°C (średnia 37,5°C) i rozstawu co 15 cm, wydajność podłogi wynosi ok. 65 W/m². Dla rozstawu co 20 cm – ok. 48 W/m².

Wynik: 48 W/m² jest nieco poniżej wymaganych 50 W/m², a 65 W/m² daje bezpieczny zapas. Wybieramy rozstaw co 15 cm, co pozwoli również na ewentualne obniżenie temperatury zasilania.

Krok 3: Długość pętli i przepływ

Długość pętli nie powinna przekraczać 100-120 metrów, aby uniknąć zbyt dużych oporów hydraulicznych.

Dla rozstawu 15 cm zużywa się ok. 6,7 mb rury na 1 m².

$13m^2\times 6,7mb\mathrm{/}{m}^2\approx 87mb$13 m2×6,7 mb/m2≈87 mb

Dodając podejścia do rozdzielacza (np. 2 × 5 m), mamy łączną długość pętli ok. 97 metrów. Jest to wynik idealny dla jednej pętli.

Teraz trzeba obliczyć strumień masy wody. Moc pętli to 650 W. Dla parametrów 40/35°C (różnica temperatur ΔT = 5 K, strumień masy obliczamy ze wzoru:

gdzie $Cw$ to ciepło właściwe wody (ok. 4200 J/(kg·K)).

Tę wartość ustawia się później na rotametrze na rozdzielaczu.

Projekt ogrzewania podłogowego w kontekście OZC

Właściwy projekt ogrzewania podłogowego to znacznie więcej niż tylko rysunek ułożenia rurek na styropianie. To dokumentacja techniczna, która łączy wyniki OZC z hydrauliką budynku. Profesjonalny projekt musi zawierać:

1. Nastawy na rotametrach: Na podstawie OZC wiemy, jaki strumień wody (w l/min) musi przepłynąć przez każdą pętlę, aby dostarczyć wymaganą ilość ciepła. Pętla w łazience (gdzie chcemy 24°C) będzie miała inny przepływ niż pętla w sypialni.
2. Lokalizację dylatacji: Beton pod wpływem ciepła pracuje. Projektant musi wyznaczyć szczeliny dylatacyjne, szczególnie w progach i przy dużych powierzchniach (powyżej 40 m²), aby jastrych nie popękał.
3. Strefy brzegowe: Pod oknami tarasowymi straty ciepła są największe. Projekt oparty na OZC często przewiduje tam tzw. strefę brzegową z gęstszym rozstawem rur (np. co 10 cm na odcinku 1 metra od okna), by zniwelować efekt „zimnej szyby”.
4. Dobór rozdzielaczy: Prawidłowe obliczenie, gdzie umieścić rozdzielacze, aby długości pętli były zbliżone i nie przekraczały dopuszczalnych wartości.
5. Równoważenie hydrauliczne: Zaprojektowanie instalacji tak, aby w każdej pętli płynęło tyle wody, ile potrzeba, z zastosowaniem odpowiednich zaworów i nastaw na rozdzielaczu.

Wykres: Zależność mocy oddawanej przez podłogę od różnicy temperatur

Poniższy opis obrazuje charakterystykę pracy układu.

Konsekwencje pominięcia OZC – czyli po co to całe zamieszanie?

Projektowanie ogrzewania podłogowego bez wykonania obliczeń OZC jest jak szycie garnituru na oko, bez brania miary. Efekt może być opłakany. Oto, co Cię czeka, jeśli zlecisz projekt „na powierzchnię”:

Dlaczego warto zapłacić za projekt?

Mam nadzieję, że powyższe przykłady i wyliczenia przekonują Cię, że projekt ogrzewania podłogowego to nie zło konieczne, ale inwestycja, która zwraca się na wielu poziomach. Profesjonalny projektant, opierając się na dokładnym OZC, nie tylko dobierze rozstaw rur i temperatury. On zadba o całościowy obraz instalacji:

• Dobór rozdzielaczy: Prawidłowo obliczy, gdzie umieścić rozdzielacze, aby długości pętli były zbliżone i nie przekraczały dopuszczalnych wartości.
• Równoważenie hydrauliczne: Zaprojektuje instalację tak, aby w każdej pętli płynęło tyle wody, ile potrzeba. Zastosuje odpowiednie zawory i nastawy na rozdzielaczu.
• Współpraca ze źródłem ciepła: Poda producentowi pompy ciepła dokładne dane (temperatury, przepływy, opory), co pozwoli dobrać odpowiedni model i zaprogramować jego sterownik dla optymalnej pracy.
• Uniknięcie błędów wykonawczych: Dzięki projektowi wykonawca ma jasne wytyczne: „tutaj rury co 15 cm, a tutaj co 20 cm, tu strefa brzegowa, tu dylatacja”. To eliminuje ryzyko pomyłek na budowie.

FAQ – Najczęściej zadawane pytania

Podsumowanie techniczne

Projektowe Obciążenie Cieplne (OZC) to nie jest zbędny papier do urzędu, ale instrukcja obsługi Twojego przyszłego komfortu. To absolutna podstawa, od której powinno zaczynać się projektowanie każdej instalacji centralnego ogrzewania, a w szczególności wodnego ogrzewania podłogowego. To ono mówi nam, z jaką mocą musimy walczyć z zimnem. Pominięcie tego etapu to prosta droga do przepłacenia za źle dobrane urządzenia, wysokich rachunków i dyskomfortu cieplnego.

Pamiętaj, że podłogówka to system niskotemperaturowy i płaszczyznowy, który ma szansę zadziałać perfekcyjnie tylko wtedy, gdy jej projekt jest precyzyjnie dopasowany do konkretnego budynku. Wodne ogrzewanie podłogowe to system o ogromnej bezwładności – błędy popełnione na etapie układania rur i zalewania ich betonem są niemal nieodwracalne. Inwestycja w rzetelny projekt instalacyjny, oparty na dokładnych obliczeniach strat ciepła, zwraca się już po pierwszych dwóch sezonach grzewczych poprzez niższe rachunki i bezawaryjną pracę źródła ciepła.

Im lepsza izolacja i im niższe OZC, tym niższa temperatura wody możemy grzać, tym wyższa efektywność pompy ciepła i większe oszczędności. To koło, które napędza się wzajemnie, ale musi zostać wprawione w ruch przez pierwszy, najważniejszy element – profesjonalne obliczenie strat ciepła. Nie daj się skusić na „projekt” robiony za godzinę na podstawie metrażu. Wymagaj od swojego instalatora lub projektanta konkretnych wyliczeń. Twój portfel i Twój komfort Ci za to podziękują.
