Naucz się prawidłowo odczytywać wskaźnik, oblicz przepływ wynikający z mocy pętli i zobacz na pięciu animowanych rotametrach, co dzieje się z rozdzielaczem przed oraz po równoważeniu hydraulicznym.
Co pokazuje rotametr w ogrzewaniu podłogowym?
Rotametr pokazuje chwilowy przepływ objętościowy przez konkretną pętlę, najczęściej w litrach na minutę. Nie mierzy bezpośrednio mocy cieplnej, temperatury podłogi ani sprawności instalacji. Prawidłową wartością nie jest jedna uniwersalna liczba, lecz przepływ obliczony dla danego obwodu.
Najważniejsza zasada
Przepływ projektowy wynika przede wszystkim z mocy przekazywanej przez pętlę i przyjętego ΔT. Długość rury wpływa na opór hydrauliczny i decyduje, czy pompa oraz zawór pozwolą wymaganą wartość osiągnąć.
Nie ustawiaj wszystkich pętli jednakowo
Łazienka, salon i sypialnia mogą wymagać różnych przepływów, nawet gdy mają podobną długość rury. Decydują moc obwodu, parametry wody, powierzchnia, rozstaw rur i ograniczenia zastosowanej podłogi.
Przepływ objętościowy
Odczyt informuje, ile litrów wody przepływa przez pętlę w ciągu minuty. Zakres skali zależy od konkretnego urządzenia.
Mocy i temperatury
Do określenia przenoszonej mocy potrzebny jest również spadek temperatury pomiędzy zasilaniem i powrotem.
Równoważeniu obwodów
Ograniczenie przepływu w części pętli zmienia warunki całego równoległego układu. Każdą korektę trzeba zweryfikować na pozostałych wskaźnikach.

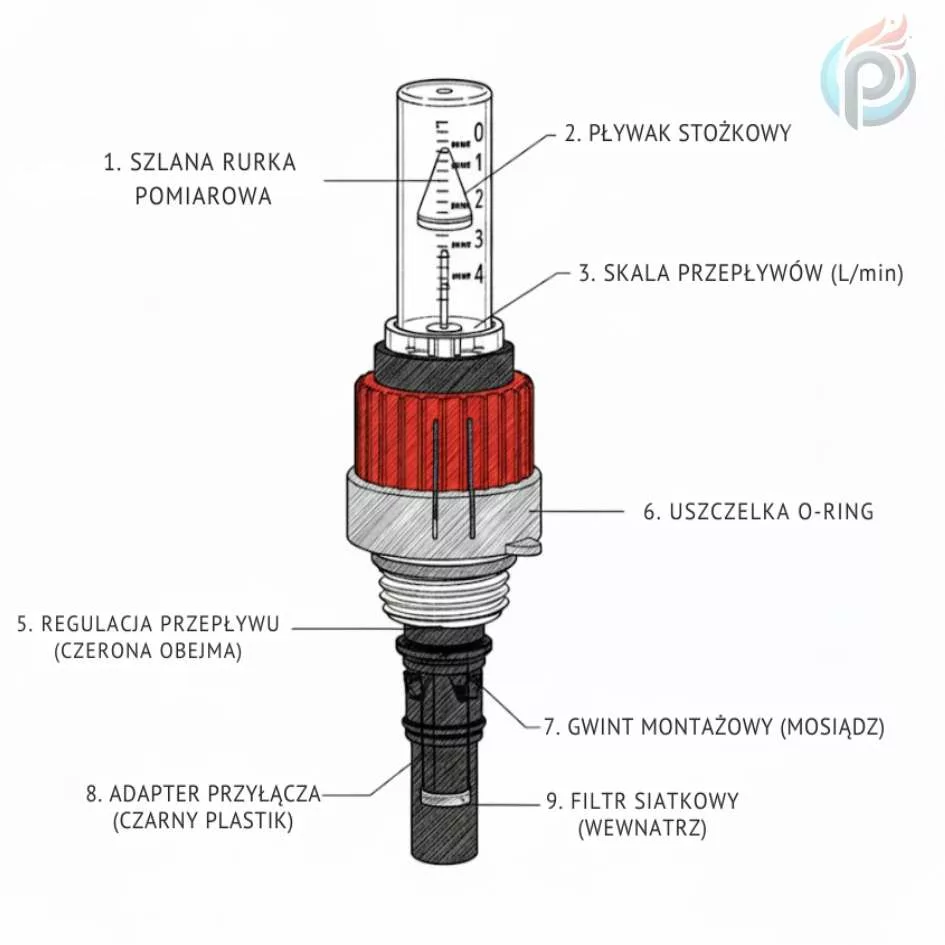

Budowa rotametru i nauka prawidłowego odczytu
Kliknij element urządzenia, ustaw parametry pętli i porusz suwakiem rzeczywistego odczytu. Model pokaże położenie wskaźnika, przepływ wymagany oraz różnicę pomiędzy projektem a stanem instalacji.
Laboratorium rotametru
Model jest edukacyjnym przekrojem funkcjonalnym. Konkretna konstrukcja, punkt odczytu, kierunek skali i sposób regulacji muszą być sprawdzone w instrukcji danego rozdzielacza.
Przezroczysty korpus i skala
Korpus umożliwia obserwację elementu pomiarowego. Zakres, kierunek skali, dopuszczalna temperatura, ciśnienie i medium zależą od modelu; należy je sprawdzić w dokumentacji producenta.
Odczyt zgodny z celem
Przepływ mieści się w przyjętym paśmie tolerancji. Po każdej korekcie sprawdź jeszcze pozostałe pętle oraz stabilność pompy.
Model nie określa rzeczywistej charakterystyki konkretnego przepływomierza. Punkt odczytu, kierunek ruchu i sposób regulacji należy zawsze zweryfikować w instrukcji rozdzielacza.
Interaktywny symulator równoważenia rozdzielacza
Zmień moc, długość i rzeczywisty odczyt każdego obwodu. Zielona linia pokaże przepływ obliczony z mocy oraz ΔT, a czerwony wskaźnik przesunie się dokładnie tak, jak pływak na rotametrze. Długość pętli nie zmienia celu — służy do oceny ryzyka nadmiernego oporu.
Rozdzielacz pięcioobwodowy na żywo
Ustaw parametry, porównaj cel z odczytem albo wybierz gotowy scenariusz diagnostyczny. Wszystkie wartości pozostają edytowalne.
| Pętla | Wymagany | Odczyt | Odchylenie | Ocena |
|---|---|---|---|---|
| Salon | — | — | — | — |
| Kuchnia | — | — | — | — |
| Łazienka | — | — | — | — |
| Sypialnia | — | — | — | — |
| Korytarz | — | — | — | — |
Symulator nie wylicza rzeczywistego przepływu na podstawie długości. Do tego potrzebne są m.in. charakterystyka pompy, opory rur, zaworów, rozdzielacza, medium i magistrali. Długość służy wyłącznie do ostrzegania o konieczności kontroli hydraulicznej.
Jak prawidłowo odczytać rotametr?
Najpierw rozpoznaj konstrukcję konkretnego przepływomierza. Nie w każdym modelu zero znajduje się w tym samym miejscu, a element wskazujący może poruszać się w przeciwnym kierunku. Również krawędź, z której wykonuje się odczyt, wynika z dokumentacji producenta.
Zero może być u góry albo na dole
W rozdzielaczach podłogowych często spotyka się skalę rosnącą w dół, ale nie jest to reguła dla wszystkich konstrukcji.
Sprawdź wskazaną krawędź
Nie uśredniaj położenia całego pływaka. Odczyt wykonuje się z krawędzi określonej przez producenta danego wskaźnika.
Pompa i obwody muszą być otwarte
Porównanie nastaw wykonuje się przy stabilnej pracy pompy, otwartych obwodach przeznaczonych do regulacji i odpowietrzonej instalacji.
Rotametr na zasilaniu czy na powrocie? Nie istnieje jedna odpowiedź dla wszystkich rozdzielaczy. Wielu producentów montuje przepływomierze na belce zasilającej, a zawory pod siłowniki na powrotnej. Inne konstrukcje mogą mieć odmienny układ. Należy zachować kierunek przepływu wymagany przez produkt.
| Parametr | Co należy sprawdzić | Dlaczego jest ważny |
|---|---|---|
| Zakres skali | Na przykład 0–3, 0–4 albo 0–5 l/min. | Wartość projektowa powinna mieścić się w użytecznej części skali, a nie tuż przy jej granicy. |
| Kierunek przepływu | Strzałkę, belkę zasilającą i powrotną oraz położenie rozdzielacza. | Odwrócony przepływ może powodować błędne wskazanie albo brak prawidłowej regulacji. |
| Punkt odczytu | Krawędź pływaka lub tłoczka wskazaną w instrukcji. | Błąd kilku milimetrów może dać zauważalną różnicę na krótkiej skali. |
| Funkcja regulacyjna | Czy rotametr ma zintegrowany zawór i blokadę nastawy. | Nie każdy wskaźnik jest jednocześnie elementem do dławienia obwodu. |
| Medium | Wodę, glikol oraz dopuszczone stężenie. | Inna gęstość i lepkość mogą wpływać na wskazanie i wymagają danych producenta. |
| Temperatura i ciśnienie | Dopuszczalne parametry robocze oraz próby. | Nie wolno przenosić wartości jednego modelu na wszystkie przepływomierze. |
Od czego naprawdę zależy przepływ pętli?
Przepływ wymagany wynika z bilansu energii. Długość, średnica i kształt pętli wpływają na stratę ciśnienia, dlatego decydują o tym, czy pompa jest w stanie taki przepływ wymusić. To dwie różne części projektu i nie wolno ich ze sobą utożsamiać.
Moc podzielona przez pojemność cieplną i ΔT
Jeżeli pętla ma przekazać więcej watów przy tym samym spadku temperatury, potrzebuje większego przepływu. Zwiększenie ΔT zmniejsza wymagany przepływ, ale zmienia temperatury wody i rozkład temperatury podłogi.
Opory pętli, zaworu i całej drogi przepływu
Na dostępny przepływ wpływają długość i średnica rury, kształtki, rozdzielacz, zawór, filtr, magistrala, medium oraz spręż dyspozycyjny pompy.
| Moc pętli | ΔT = 5 K | ΔT = 7 K | Wniosek |
|---|---|---|---|
| 250 W | około 0,72 l/min | około 0,51 l/min | Mała pętla może mieć prawidłowy przepływ poniżej 1 l/min. |
| 400 W | około 1,15 l/min | około 0,82 l/min | Jedna uniwersalna nastawa dla całego rozdzielacza nie ma uzasadnienia. |
| 700 W | około 2,01 l/min | około 1,43 l/min | Większy przepływ może być prawidłowy, jeśli wynika z projektu i mieści się w możliwościach hydraulicznych. |
Nie ratuj zbyt opornej pętli samym zwiększaniem biegu pompy. Jeśli wymagany przepływ jest nieosiągalny, trzeba sprawdzić długość, średnicę, załamanie rury, zawory, filtr, odpowietrzenie, magistralę i dobór pompy. Wyższe ciśnienie może zwiększyć hałas oraz zużycie energii, nie usuwając przyczyny.
Jak ustawić rotametry na rozdzielaczu krok po kroku?
Poniższa procedura zakłada, że instalacja jest ukończona, szczelna, napełniona, przepłukana i posiada projektowe wartości przepływów. Jeżeli producent rozdzielacza określa inną kolejność regulacji, jego instrukcja ma pierwszeństwo.
Przygotuj tabelę przepływów projektowych
Dla każdej pętli zapisz nazwę pomieszczenia, numer obwodu i wymaganą wartość w l/min. Nie reguluj wszystkich wskaźników na jedną liczbę.
Sprawdź kierunek i zakres przepływomierzy
Potwierdź belkę zasilającą i powrotną, kierunek strzałek, punkt odczytu, zakres skali oraz sposób odblokowania i regulacji danego modelu.
Otwórz obwody przeznaczone do równoważenia
Siłowniki i zawory muszą pozwalać na przepływ. Upewnij się, że sterowanie pokojowe nie zamknęło części pętli podczas regulacji.
Odpowietrz i przepłucz instalację
Niestabilny strumień oraz pęcherze powietrza uniemożliwiają wiarygodny odczyt. Pętle przepłukuje się zgodnie z procedurą rozruchu, zwykle pojedynczo.
Ustaw pompę w przewidzianym trybie pracy
Pompa powinna pracować stabilnie i zapewniać projektowy punkt pracy. Regulacja na przypadkowym najwyższym biegu nie daje miarodajnych nastaw eksploatacyjnych.
Ustawiaj wartości projektowe na kolejnych pętlach
Reguluj powoli i zgodnie z konstrukcją zaworu. Po zmianie poczekaj na uspokojenie wskazania przed oceną wartości.
Wróć do wcześniej ustawionych obwodów
Pętle pracują równolegle, dlatego korekta jednej może zmienić przepływy w pozostałych. Wykonaj co najmniej jedną pełną rundę kontroli całego rozdzielacza.
Zablokuj i udokumentuj nastawy
Zastosuj blokady przewidziane przez producenta, zapisz wartości, oznacz pętle oraz zweryfikuj pracę instalacji po osiągnięciu stabilnych temperatur.
Więcej o doborze elementów belki znajdziesz w przewodniku rozdzielacz do ogrzewania podłogowego, a zależność pomiędzy przepływem i dostępnym sprężem rozwija kalkulator doboru pompy obiegowej.
Rotametr wskazuje zero, skacze albo nie reaguje — co sprawdzić?
Kliknij objaw. Zamiast jednej automatycznej odpowiedzi otrzymasz uporządkowaną listę możliwych przyczyn oraz bezpieczną kolejność kontroli.
Stabilny odczyt zgodny z projektem
Wskaźnik nie pulsuje, a jego wartość pozostaje w pobliżu nastawy projektowej. To dobry punkt wyjścia, ale trzeba jeszcze zweryfikować pozostałe obwody i temperatury instalacji.
Sprawdź kolejno:
- zgodność odczytu z tabelą projektową,
- stabilność wszystkich pętli,
- temperaturę zasilania i powrotu po ustabilizowaniu pracy.
Nie odkręcaj rotametru pod ciśnieniem. Czyszczenie albo wymiana wkładki wymaga odcięcia odpowiedniej części instalacji, obniżenia ciśnienia i wykonania procedury przewidzianej przez producenta. Po ponownym montażu należy sprawdzić szczelność.
Najczęstsze błędy przy rotametrach
Jednakowy przepływ na każdej pętli
Obwody mają różne moce, powierzchnie i warunki pracy. Jedna wartość dla całej belki zwykle nie odpowiada projektowi.
Wyznaczanie przepływu wyłącznie z długości
Długość wpływa na opór, ale przepływ docelowy wynika z mocy pętli i ΔT.
Regulacja przy zamkniętych siłownikach
Sterowanie pokojowe zmienia stan obwodów, więc odczyty nie przedstawiają pełnych warunków równoważenia.
Najwyższy bieg pompy jako rozwiązanie
Zwiększenie ciśnienia może jedynie zamaskować opór, zwiększyć hałas i zmienić wszystkie nastawy.
Odczyt z niewłaściwej krawędzi
Interpretacja zależy od konstrukcji wskaźnika. Punkt odczytu trzeba sprawdzić w instrukcji urządzenia.
Założenie, że rotametr zawsze jest na powrocie
W wielu rozdzielaczach przepływomierze pracują na zasilaniu. Liczy się układ i kierunek wymagany przez produkt.
Regulacja zapowietrzonego układu
Pęcherze gazu powodują niestabilny odczyt i mogą blokować część obwodu. Najpierw usuwa się przyczynę.
Brak ponownej kontroli całej belki
Każde dławienie zmienia rozdział ciśnienia. Poprzednio ustawione pętle trzeba sprawdzić ponownie.
Co powinno być sprawdzone i zapisane?

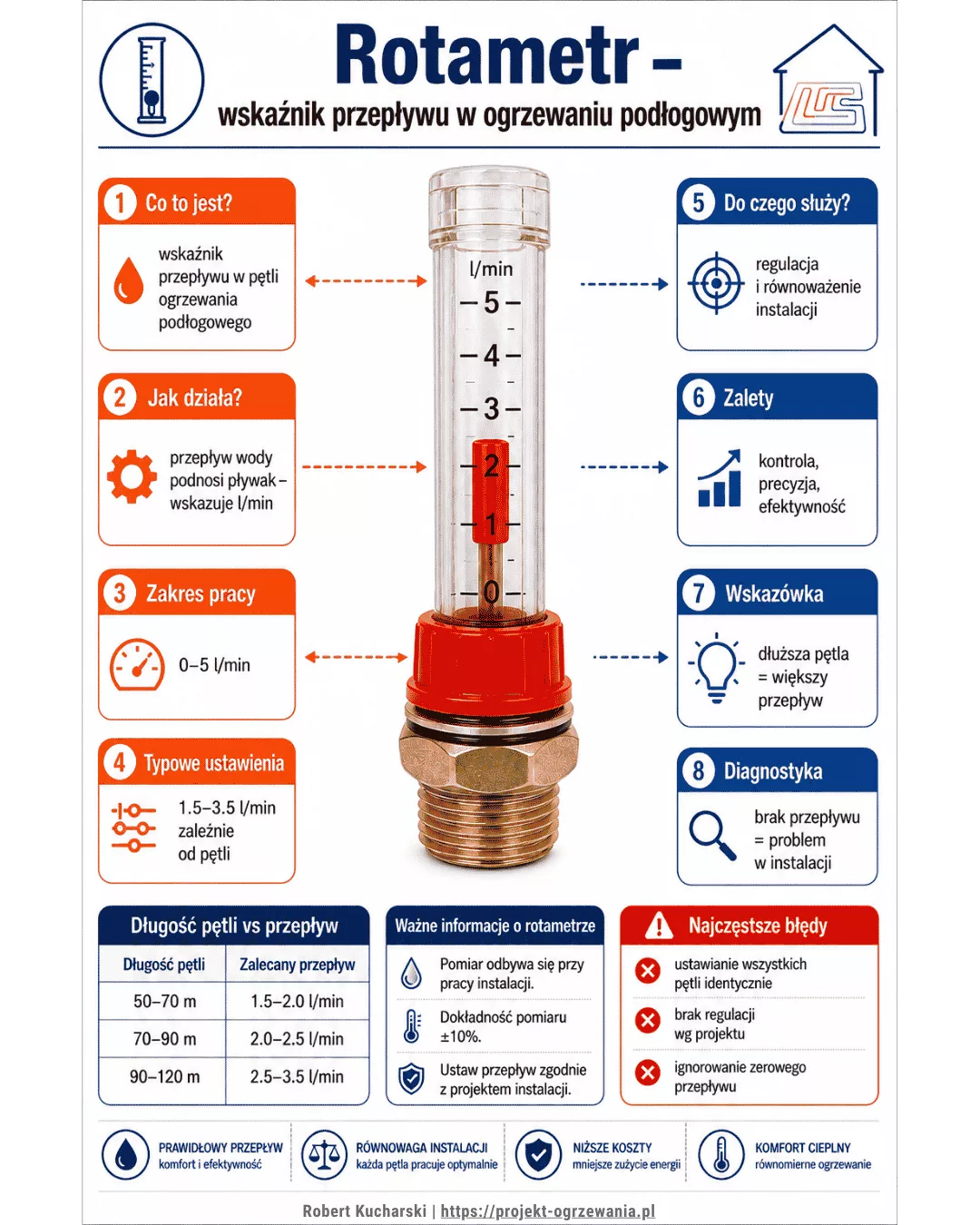

Pobierz infografikę o rotametrach
Jednostronicowe opracowanie zawiera schemat budowy, podstawowe zasady odczytu, tabelę i checklistę najczęstszych błędów. Możesz zapisać je w telefonie albo wydrukować.
Pobierz bezpłatny poradnik PDFRotametry w ogrzewaniu podłogowym — FAQ
Jaki przepływ ustawić na rotametrze ogrzewania podłogowego?
Wartość powinna wynikać z mocy przypisanej do pętli i projektowego ΔT. Nie istnieje jeden przepływ właściwy dla wszystkich obwodów. Długość rury służy następnie do sprawdzenia oporu i możliwości osiągnięcia wymaganej wartości.
Jak obliczyć przepływ w pojedynczej pętli?
Dla wody można orientacyjnie zastosować zależność: przepływ w l/min równa się mocy pętli w watach podzielonej przez iloczyn 69,8 i ΔT w kelwinach. Wynik trzeba skonfrontować z hydrauliką obwodu oraz zakresem rotametru.
Czy długość pętli wyznacza ustawienie rotametru?
Nie bezpośrednio. Długość zwiększa lub zmniejsza stratę ciśnienia, natomiast przepływ projektowy wynika z mocy i ΔT. Długa pętla może nie osiągnąć potrzebnej wartości, jeśli jej opór jest zbyt duży dla dostępnego sprężu pompy.
Czy rotametry montuje się na zasilaniu czy na powrocie?
Zależy to od konstrukcji rozdzielacza. W wielu rozwiązaniach przepływomierze znajdują się na belce zasilającej, a zawory z siłownikami na powrotnej. Należy zachować położenie i kierunek przepływu wskazany przez producenta.
Dlaczego jeden rotametr wskazuje zero?
Możliwe przyczyny to zamknięty zawór lub siłownik, zapowietrzenie, zablokowana iglica, zabrudzony wskaźnik, niedrożność albo załamanie rury. Najpierw porównuje się ten obwód z pozostałymi i sprawdza elementy dostępne przy rozdzielaczu.
Dlaczego wszystkie rotametry wskazują zero?
Należy sprawdzić pracę pompy, zawory główne, sterowanie, zasilanie siłowników, filtr, ciśnienie, odpowietrzenie i prawidłowy kierunek przepływu. Awaria pompy jest tylko jedną z możliwych przyczyn.
Co oznacza skaczący albo drgający pływak?
Częstą przyczyną jest powietrze, ale możliwe są również niestabilna praca pompy, pulsowanie zaworu, zanieczyszczenie, niewłaściwy kierunek przepływu albo zbyt duża różnica ciśnienia. Sam objaw nie przesądza diagnozy.
Czy można ustawić wszystkie rotametry na 1,5 l/min?
Tylko wtedy, gdy przypadkowo dokładnie takie wartości wynikają z projektu wszystkich pętli. W rzeczywistym domu obwody obsługują różne moce, dlatego jednakowa nastawa zwykle prowadzi do niedopasowania hydraulicznego.
Czy większy przepływ zawsze oznacza więcej ciepła?
Nie w sposób nieograniczony. Przenoszona moc zależy jednocześnie od przepływu i różnicy temperatur, a emisja podłogi od jej konstrukcji oraz temperatury powierzchni. Nadmierny przepływ może zwiększać opory, hałas i pobór energii pompy.
Czy zabrudzony rotametr można samodzielnie wyczyścić?
Tylko zgodnie z instrukcją producenta, po odcięciu odpowiedniej części instalacji i bezpiecznym obniżeniu ciśnienia. Nie wolno wykręcać wkładki z pracującego rozdzielacza. Po montażu należy sprawdzić szczelność.
Dokumentacja producenta ma pierwszeństwo
Przykłady przepływomierzy montowanych na belce zasilającej można znaleźć w dokumentacjach rozdzielaczy Caleffi TwistFlow, Watts oraz REHAU PRO-BALANCE. Pokazuje to, dlaczego nie wolno przyjmować uniwersalnej zasady o montażu wyłącznie na powrocie.
Rozdzielacze, skale, blokady i automatyczne sposoby równoważenia różnią się pomiędzy systemami. Artykuł nie zastępuje instrukcji produktu, projektu hydraulicznego, procedury rozruchu ani oceny instalacji na miejscu.
Otrzymaj projekt z przepływem dla każdej pętli
Dokumentacja łączy straty ciepła, temperaturę zasilania i powrotu, rozstawy rur, długości obwodów, przepływy, straty ciśnienia, dobór rozdzielaczy i nastawy. Instalator otrzymuje wartości, które może ustawić i zweryfikować na budowie.
