Pętli grzewczej nie dobiera się wyłącznie z metrażu pomieszczenia ani z zasady „maksymalnie 100 m”. Jej powierzchnia, rozstaw, długość, przepływ i spadek ciśnienia muszą jednocześnie pozwolić pokryć obciążenie cieplne przy przyjętej temperaturze wody.

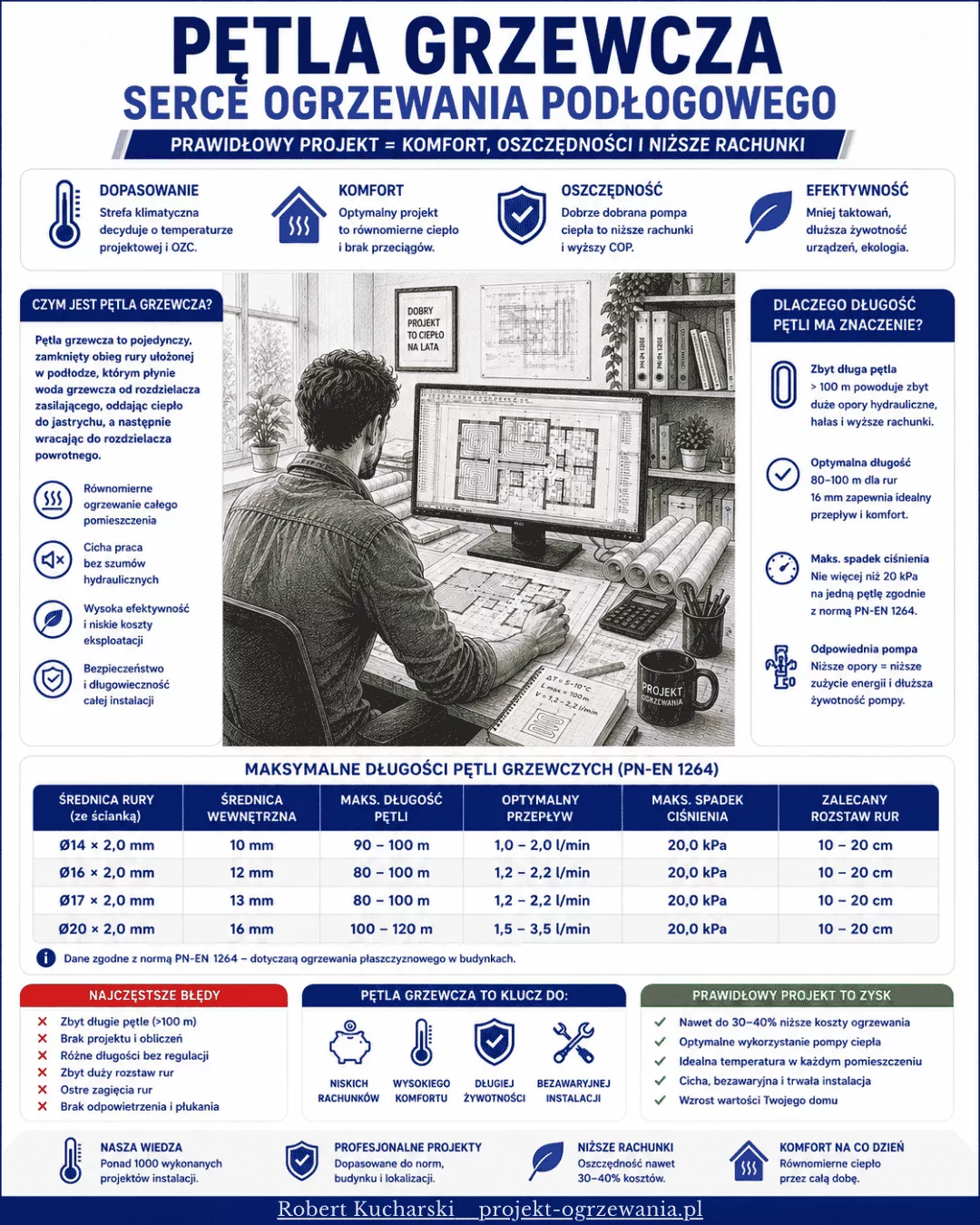

Czym jest pętla grzewcza ogrzewania podłogowego?
Pętla grzewcza to jeden ciągły obieg rury podłączony początkiem do belki zasilającej rozdzielacza, poprowadzony przez wyznaczoną powierzchnię podłogi i zakończony na belce powrotnej. Przepływająca woda przekazuje energię warstwom podłogi, a jej wymagany strumień wynika z mocy przypisanej do obiegu i projektowej różnicy temperatur.
Zasilanie
Woda wpływa do pętli z belki zasilającej rozdzielacza. Temperatura jest wspólna dla danego obiegu mieszającego lub źródłowego.
Powierzchnia czynna
Rura biegnie tylko przez obszar przewidziany do emisji ciepła. Stała zabudowa może ograniczać rzeczywistą powierzchnię.
Powrót
Po przekazaniu części energii woda wraca do drugiej belki. Różnica temperatur nie jest stałą cechą długości rury.
Regulacja
Rotametr lub zawór nastawczy pozwala ustawić przepływ obliczony dla pętli, a siłownik może sterować jej stanem.
Pętla jest częścią układu obejmującego również rozdzielacz ogrzewania podłogowego, przewody wspólne, pompę obiegową, źródło ciepła i automatykę. Nie należy więc utożsamiać długości jednej rury z parametrami całej instalacji.
Jakie dane są potrzebne do zaprojektowania pętli?
Metraż pokoju i wybrany rozstaw to za mało. Projekt powinien połączyć wymagania cieplne pomieszczenia, możliwości powierzchni grzewczej oraz hydraulikę rury.
Szerszy opis pierwszego etapu znajduje się w poradniku o tym, jak oblicza się straty ciepła budynku. Dopiero później można świadomie zaplanować rozmieszczenie rur.
Kalkulator długości, liczby pętli i przepływu
Wprowadź powierzchnię rzeczywiście ogrzewaną, rozstaw, podejście do rozdzielacza, moc pomieszczenia oraz projektowe ΔT. Wykres pokaże, jak podział na kolejne obiegi zmienia średnią długość jednej pętli.
Sprawdź wariant podziału powierzchni
Narzędzie jawnie oddziela szacunek długości od obliczenia przepływu. Nie wyznacza mocy podłogi ani spadku ciśnienia bez danych konkretnej rury.
35 m² ÷ 0,15 m × 1,05 + 2 × 4 m × 3 pętle = 269,0 m.
Przepływ: 0,86 × 1600 W ÷ 5 K = 275 l/h.
Jeżeli chcesz przeanalizować samą relację powierzchni i metrów rury, zobacz również poradnik ile rury potrzeba na 1 m² podłogówki. Dokładne rozmieszczenie musi jednak uwzględnić kształt pomieszczenia oraz strefy bez rur.
Jeżeli z powierzchni i rozstawu wychodzą dwie, trzy albo cztery pętle, kolejne pytanie dotyczy mocy, temperatury powierzchni, przepływu, spadku ciśnienia i nastaw rozdzielacza. W projekcie wszystkie te parametry zostają policzone jako jeden układ.
Zamów projekt pętli, przepływów i rozdzielaczy Odnośnik prowadzi do płatnej usługi projektowej autora poradnika.Ile metrów może mieć jedna pętla grzewcza?
Nie istnieje jedna maksymalna długość właściwa dla każdej rury i każdego przepływu. Długość trzeba sprawdzić razem ze średnicą wewnętrzną, medium, projektowym strumieniem i dopuszczalnym spadkiem ciśnienia.
Praktyka autora dla 16×2
W projektach domowych przyjmujemy zwykle pętle nie dłuższe niż 100 m łącznie z podejściami. Jest to kryterium projektowe pomagające utrzymać rozsądne opory, a nie granica zapisana jako stała dla każdej instalacji.
Długość nie wystarcza
Ta sama pętla może mieć mały spadek ciśnienia przy niewielkim przepływie i znacznie większy przy wyższym. Dlatego nie da się ocenić 100 m bez przepływu oraz danych rury.
Podejścia również się liczą
Odcinki od rozdzielacza do pola i z powrotem zwiększają całkowitą długość hydrauliczną. Daleki rozdzielacz może wymusić dodatkowy podział lub zmianę jego lokalizacji.
Osobne przypadki omawiają poradniki o maksymalnej długości pętli oraz o tym, jakie problemy może powodować za długa pętla podłogówki.
Ile pętli wykonać w jednym pomieszczeniu?
Liczbę pętli wyznacza się przez iterację. Najpierw sprawdza się powierzchnię i rozstaw, następnie rzeczywiste trasy, obciążenie przypadające na obieg, wymagany przepływ oraz spadek ciśnienia.
Oszacuj metry rury
Dla regularnej powierzchni długość w polu można wstępnie oszacować jako powierzchnię czynną podzieloną przez rozstaw.
Dodaj podejścia
Do każdej proponowanej pętli dolicz drogę zasilania i powrotu pomiędzy rozdzielaczem a polem grzewczym.
Podziel powierzchnię
Granice pętli prowadzi się tak, aby odpowiadały geometrii, dylatacjom i możliwie równomiernemu pokryciu obciążenia.
Sprawdź hydraulikę
Każdy wariant wymaga wyznaczenia przepływu, prędkości, oporu rury i możliwości regulacji na rozdzielaczu.
Duży salon może potrzebować dwóch, trzech lub większej liczby pętli, ale nie wynika to z jednej granicy powierzchni. Praktyczne przykłady zawiera poradnik ile pętli podłogówki wykonać w salonie. Przy rysowaniu tras pomocna jest również instrukcja, jak zaplanować rozmieszczenie pętli grzewczych.
Jak obliczyć przepływ pętli i projektowe ΔT?
Dla wody wymagany przepływ wynika z mocy przypisanej do pętli i przyjętej różnicy temperatur zasilania oraz powrotu. Nie wyznacza się go wyłącznie na podstawie długości rury.
Przykład: 1250 W przy ΔT = 8 K wymaga około 134 l/h, czyli około 2,24 l/min. Jeżeli moc zostanie równo podzielona na dwie pętle, każda otrzyma orientacyjnie 67 l/h.
Moc pętli
Powinna wynikać z części obciążenia pomieszczenia przypisanej do jej powierzchni, a nie z założenia, że każda pętla ma jednakową moc.
Projektowe ΔT
Jest elementem projektu cieplnego i hydraulicznego. Nie ma jednej „optymalnej” wartości właściwej dla każdej powierzchni i źródła.
Przepływ rzeczywisty
Odczyt z rotametru zależy od dostępnej różnicy ciśnień, położenia zaworów, charakterystyki pompy i stanu pozostałych pętli.
Znaczenie temperatur zasilania i powrotu szerzej opisuje materiał o różnicy temperatur ΔT w podłogówce. Dla mieszaniny glikolowej trzeba zastosować właściwe ciepło, gęstość i lepkość konkretnego stężenia zamiast współczynnika dla wody.
Jak długość i przepływ wpływają na spadek ciśnienia?
Całkowity spadek ciśnienia pętli obejmuje opór liniowy rury i opory elementów znajdujących się na jej drodze. Rośnie wraz z długością, a zależność od przepływu jest nieliniowa.
Co się sumuje?
Na jednej krytycznej drodze dodaje się straty przewodów, rozdzielacza, zaworów i innych elementów. Nie sumuje się spadków ciśnienia wszystkich równoległych pętli tak, jakby leżały jedna za drugą.
Co wyznacza pompę?
Wymagany przepływ całkowity jest sumą przepływów jednocześnie czynnych obiegów, natomiast wysokość podnoszenia odpowiada najbardziej wymagającej drodze przy tym stanie instalacji.
Sam kalkulator długości nie może wiarygodnie podać oporu bez tabel lub charakterystyki konkretnego przewodu. Pełną metodę doboru przedstawia poradnik o pompie obiegowej w instalacji ogrzewania podłogowego.
Co zmienia jeden parametr pętli?
Wybierz scenariusz. Sześć niezależnych modułów pokaże, gdzie pojawia się bezpośredni skutek, które wartości trzeba przeliczyć i czego nie wolno zakładać automatycznie.
Prześledź zależności projektowe
Grafika nie podaje uniwersalnej odpowiedzi. Rozdziela wpływ geometrii, mocy, przepływu i oporów, aby czytelnik widział przyczynę oraz skutek.
Obciążenie cieplne
Nie zmienia się od samego rozstawuStraty pomieszczenia wynikają z przegród, wentylacji i warunków obliczeniowych, a nie z liczby metrów rury.
Powierzchnia i emisja
Zmienia się charakterystyka emiteraMniejszy rozstaw może poprawić równomierność i zmienić wymaganą temperaturę średnią wody.
Rozstaw i długość
Rośnie liczba metrów w poluTa sama powierzchnia przy gęstszym rozstawie wymaga dłuższej rury i może potrzebować większej liczby pętli.
Przepływ i ΔT
Nie wynika bezpośrednio z rozstawuPrzepływ nadal oblicza się z mocy przypisanej do pętli i przyjętej różnicy temperatur.
Spadek ciśnienia
Wymaga ponownego sprawdzeniaDłuższa rura zwiększa opór liniowy, lecz wynik zależy również od przepływu i średnicy wewnętrznej.
Rozdzielacz i pompa
Sprawdź podział i punkt pracyWiększa liczba obiegów zmienia sumaryczny przepływ rozdzielacza i liczbę wymaganych sekcji.
Może zmienić charakterystykę oddawania ciepła i liczbę pętli. Przepływ nadal trzeba wyznaczyć z mocy, a opory sprawdzić dla nowej geometrii.
Jak dobrać rozstaw rur w pętli grzewczej?
Rozstaw 10, 15 lub 20 cm nie powinien być przypisany do nazwy pomieszczenia. Dobiera się go tak, aby powierzchnia pokryła obciążenie przy dopuszczalnej temperaturze oraz możliwie niskim parametrze wody.
Mniejszy rozstaw
Zwiększa długość rury na tej samej powierzchni i zwykle poprawia równomierność. Nie gwarantuje jednak wymaganej mocy bez sprawdzenia temperatur oraz konstrukcji podłogi.
Większy rozstaw
Zmniejsza liczbę metrów rury, lecz może wymagać wyższej temperatury średniej i powodować większe różnice temperatury powierzchni.
Strefa brzegowa
Zagęszczenie przy przeszkleniu może być jednym z wariantów, ale jego szerokość, rozstaw i sposób zasilenia wynikają z obliczeń, a nie stałej reguły.
Porównanie wariantów znajduje się w poradniku rozstaw rur 10 czy 15 cm. Projekt z pompą ciepła wymaga dodatkowo sprawdzenia, czy wybrana geometria pozwala utrzymać założoną temperaturę zasilania podłogówki.
Układ ślimakowy czy meandrowy?
Oba układy mogą być poprawne. Ślimak ułatwia uzyskanie równomiernego rozkładu, natomiast meander pozwala świadomie skierować cieplejszy początek pętli w wybraną strefę lub dopasować trasę do wąskiej geometrii.
Zobacz oddzielne opracowania o układzie ślimakowym i układzie meandrowym. Promień gięcia zawsze należy sprawdzić w karcie technicznej dokładnej rury i systemu mocowania.
Czy jedna pętla może ogrzewać dwa pomieszczenia?
Nie ma jednej odpowiedzi dla każdej pary pomieszczeń. Wspólna pętla oznacza jeden przepływ i zwykle wspólne sterowanie, dlatego trzeba sprawdzić temperatury wymagane, okładziny, harmonogram, dylatacje oraz możliwość niezależnej regulacji.
Różne temperatury
Łazienka i sypialnia mają zazwyczaj inne wymagania komfortu. Jedna pętla utrudnia ich niezależne zbilansowanie i sterowanie.
Różne okładziny
Płytki i drewno mogą mieć inne opory oraz ograniczenia. Jedna temperatura wody nie oznacza takiej samej emisji z obu powierzchni.
Przejście przez dylatację
Trasa przecinająca oddzielne płyty jastrychu wymaga rozwiązania zgodnego z projektem dylatacji i systemem ochrony rury.
Jeżeli pomieszczenia mają stanowić osobne strefy, pętle powinny umożliwić przypisanie zaworów i regulatorów. Artykuł o sterowaniu strefowym ogrzewaniem wyjaśnia również wpływ zamykania pętli na przepływ całego układu.
Na czym polega równoważenie pętli na rozdzielaczu?
Równoważenie nie polega na ustawieniu identycznej liczby litrów na wszystkich rotametrach. Zawory wprowadzają potrzebny opór tak, aby równoległe obiegi osiągnęły przepływy wynikające z przypisanych mocy.
Rozpoznaj obiegi
Każda pętla musi mieć opis pomieszczenia, długość, średnicę, moc i projektowy przepływ.
Ustal stan instalacji
Sprawdzenie przeprowadza się przy znanym położeniu zaworów i trybie pompy, zgodnie z procedurą uruchomienia.
Ustaw przepływy
Nastawy wykonuje się według projektu, a nie według długości pętli lub jednej wartości dla wszystkich pomieszczeń.
Sprawdź interakcje
Zmiana jednego zaworu może wpłynąć na pozostałe. Po kolejnych korektach ponownie kontroluje się cały rozdzielacz.
Zweryfikuj temperatury
Odczyty zasilania, powrotu i pomieszczeń ocenia się w stabilnym stanie, a nie bezpośrednio po uruchomieniu.
Zapisz nastawy
Końcowe przepływy, tryb pompy i stany zaworów powinny znaleźć się w protokole przekazanym użytkownikowi.
Sposób odczytu i regulacji opisuje poradnik o rotametrze na rozdzielaczu podłogówki. Jeżeli przepływ nie osiąga wartości projektowej, trzeba zdiagnozować pompę, opory, powietrze, zawory i filtr zamiast od razu podnosić temperaturę zasilania.
Jak pętle wpływają na pompę obiegową i źródło ciepła?
Układ pętli określa sumaryczny przepływ, krytyczną drogę hydrauliczną, aktywną objętość wody i najmniejszy możliwy odbiór mocy. Źródło musi poprawnie pracować również wtedy, gdy część obiegów zostanie zamknięta.
Pompa obiegowa
Dobiera się ją do jednoczesnego przepływu czynnych pętli i strat najbardziej wymagającej drogi, z uwzględnieniem magistrali, armatury oraz trybu regulacji.
Pompa ciepła
Trzeba respektować minimalny przepływ, objętość wody, zakres modulacji i sekwencje konkretnego urządzenia. Sama liczba pętli nie rozstrzyga o potrzebie bufora.
Kocioł i obieg mieszający
Znaczenie mają minimalna moc, regulacja temperatury, hydraulika oraz sposób komunikacji automatyki. Zawór mieszający nie jest elementem każdej podłogówki.
Przy źródle niskotemperaturowym warto osobno sprawdzić projekt podłogówki z pompą ciepła oraz wpływ wymaganych temperatur na krzywą grzewczą. Nie przypisujemy jednego SCOP ani jednej temperatury zasilania wszystkim urządzeniom.
Jak poprawnie wykonać i odebrać pętlę?
Wykonanie powinno odpowiadać projektowi, dokumentacji zastosowanego systemu i procedurze próby. Uniwersalne liczby dotyczące promienia gięcia, długości osłon czy ciśnienia nie zastępują instrukcji konkretnej rury i jastrychu.
Ciągły odcinek rury
Projektowo pętlę prowadzi się bez połączeń w polu grzewczym, od belki zasilającej do powrotnej. Ewentualna naprawa wymaga zatwierdzonej procedury systemowej i dokumentacji miejsca.
Promień gięcia
Minimalny promień zależy od typu, średnicy, temperatury montażu i instrukcji producenta. Załamanego przewodu nie wolno ukryć pod jastrychem bez oceny oraz prawidłowej naprawy.
Mocowanie i rozstaw
Rura nie może wypływać ani przesuwać się podczas wykonywania jastrychu. Rozstaw i granice pól powinny pozostać zgodne z rysunkiem.
Dylatacje
Przejścia wymagają osłony i rozwiązania przewidzianego w projekcie. Długości tulei nie ustala się jedną wartością dla wszystkich układów.
Próba i stan podczas wylewania
Ciśnienie, czas oraz sposób prowadzenia próby i wykonywania jastrychu muszą odpowiadać dokumentacji systemu oraz obowiązującej procedurze.
Dokumentacja powykonawcza
Zdjęcia tras, numery pętli, długości, protokół próby i nastawy pozwalają później bezpiecznie wiercić, serwisować i diagnozować instalację.
Przed zakryciem instalacji należy wykonać i udokumentować próbę szczelności ogrzewania podłogowego. Granice pól oraz przejścia opisuje poradnik o izolacji brzegowej i dylatacjach.
Jakie są objawy problemów z pętlą grzewczą?
Podobny objaw może mieć kilka przyczyn. Zanim uznasz, że pętla jest za długa, trzeba sprawdzić pomiary, nastawy, stan zaworów, pompę i możliwość oddania wymaganej mocy.
Najczęstsze błędy przy projektowaniu pętli
Powierzchnia nie mówi, jaką moc musi dostarczyć podłoga ani jaki jest opór okładziny.
To może być przyjęty limit projektowy, ale nie zastępuje obliczenia hydraulicznego konkretnego obiegu.
Każda pętla powinna otrzymać strumień wynikający z przypisanej mocy oraz ΔT.
Droga od rozdzielacza i z powrotem zwiększa długość, opór oraz liczbę metrów materiału.
Dodawanie rury bez potrzeby zwiększa opór i nie zastępuje prawidłowego równoważenia.
Oznaczenie 16 mm nie wystarcza do obliczenia prędkości i spadku ciśnienia.
Wspólna pętla może uniemożliwić niezależną regulację pomieszczeń o innych wymaganiach.
Bez zdjęć, opisów, próby i nastaw późniejsza diagnostyka staje się znacznie trudniejsza.
Lista kontrolna pętli grzewczych
Każdy punkt powinien mieć odpowiedź w projekcie albo dokumentacji wykonawczej. Sama liczba metrów przy nazwie pomieszczenia nie wystarcza do odbioru instalacji.
Czy moc została wyznaczona oddzielnie dla każdej przestrzeni?
Czy uwzględniono zabudowę, sanitariaty i pozostałe obszary bez rur?
Czy znane są opory i ograniczenia wszystkich warstw wykończenia?
Czy sprawdzono emisję oraz dopuszczalne temperatury powierzchni?
Czy wynika z obliczeń i jest możliwy do wykonania w wybranym systemie?
Czy długości obejmują pole grzewcze oraz odcinki dobiegowe i powrotne?
Czy obliczenia używają dokładnej średnicy wewnętrznej oraz właściwości czynnika?
Czy każda pętla ma przypisaną moc, ΔT i wymagany strumień?
Czy sprawdzono rurę, zawory, rozdzielacz i wspólne odcinki?
Czy wyznaczono najbardziej wymagającą drogę dla doboru pompy?
Czy trasy odpowiadają podziałowi jastrychu i planowanej regulacji?
Czy zachowano wymagany promień gięcia, mocowanie i zasady wykonania?
Czy przeprowadzono ją zgodnie z procedurą i sporządzono protokół?
Czy opisano pętle, wykonano zdjęcia i zapisano przepływy oraz tryb pompy?
Wnioski — kiedy pętla jest prawidłowo dobrana?
Prawidłowa pętla nie jest po prostu krótsza niż 100 m. Musi dostarczyć przypisaną moc przy obliczonym przepływie, zachować dopuszczalne temperatury, mieścić się w bilansie ciśnienia i umożliwiać regulację wraz z pozostałymi obiegami.
Ciepło się bilansuje
Powierzchnia, rozstaw, konstrukcja i temperatura wody pozwalają pokryć projektowe obciążenie pomieszczenia.
Hydraulika się domyka
Wymagany przepływ jest osiągalny bez przekroczenia przyjętych warunków prędkości, oporu i pracy pompy.
Instalację da się wyregulować
Rozdzielacz, zawory i automatyka pozwalają utrzymać projektowe strumienie w przewidzianych stanach pracy.
Najpierw policz moc pomieszczenia i możliwości podłogi, później zaprojektuj trasy, a na końcu sprawdź przepływy oraz opory. Odwrócenie tej kolejności prowadzi do dobierania instalacji pod przypadkową liczbę metrów.
Kompletny projekt łączy OZC pomieszczeń, powierzchnie czynne, okładziny, temperaturę zasilania, rozstaw, rzeczywiste długości, przepływy, opory, dobór rozdzielaczy i punkt pracy pompy. Otrzymujesz dokumentację do wykonania oraz późniejszej regulacji.
Zamów kompletny projekt ogrzewania podłogowego Odnośnik prowadzi do płatnej usługi projektowej autora poradnika.Źródła i zakres odpowiedzialności
Normy systemów płaszczyznowych rozdzielają określanie mocy, projektowanie i wykonanie. Nie ustanawiają jednej maksymalnej długości, przepływu, rozstawu ani spadku ciśnienia odpowiedniego dla każdej pętli. Oficjalne karty ISO wskazują, że wymienione wydania z 2021 r. mają poprawki Amd 1:2023 i we wrześniu 2026 r. pozostają opublikowane, ale są w przeglądzie systematycznym.
Oficjalna karta bieżącego wydania normy dotyczącej wyznaczania strumienia ciepła, temperatur powierzchni oraz zależności charakterystycznych wodnych systemów ogrzewania i chłodzenia.
Oficjalna karta bieżącego wydania normy ustanawiającej metodę projektowania oraz wymiarowania wbudowanych systemów ogrzewania i chłodzenia.
Oficjalna karta bieżącego wydania normy dotyczącej wymagań instalacyjnych dla elementów tworzących ogrzewaną lub chłodzoną powierzchnię.
Zakres kalkulatora: narzędzie wykonuje szacunek geometryczny i bilans przepływu dla wody. Nie zna rzeczywistego kształtu tras, parametrów rury, mocy powierzchni, temperatur materiałów, armatury ani charakterystyki pompy.
Założenia projektowe autora: wartości takie jak pętla do 100 m dla 16×2 lub dążenie do określonego zakresu spadku ciśnienia są praktyką stosowaną w konkretnych projektach, a nie uniwersalną treścią normy.
Odpowiedzialność: artykuł nie jest projektem wykonawczym, instrukcją producenta, protokołem uruchomienia ani oceną istniejącej instalacji. Stan techniczny materiału zweryfikowano 11 września 2026 r.
FAQ — pętla grzewcza w ogrzewaniu podłogowym
Jaka jest maksymalna długość pętli ogrzewania podłogowego?
Nie ma jednej maksymalnej długości dla każdej rury i instalacji. W praktyce autora dla rury 16×2 przyjmuje się zwykle limit do 100 m łącznie z podejściami, ale każdą pętlę trzeba sprawdzić dla jej przepływu, średnicy wewnętrznej, medium, armatury i dostępnej różnicy ciśnień.
Czy pętla 120 m zawsze będzie działała źle?
Nie da się tego rozstrzygnąć samą długością. Pętla 120 m będzie miała większy opór liniowy niż krótsza rura tego samego typu przy tym samym przepływie, lecz o osiągalności strumienia decyduje pełne obliczenie hydrauliczne. Taki wariant wymaga świadomej weryfikacji, a nie automatycznej akceptacji.
Ile metrów rury potrzeba na jedną pętlę?
Najpierw szacuje się długość w powierzchni jako A/s, dodaje łuki, dopasowanie geometrii oraz podwójny odcinek między rozdzielaczem i polem. Następnie powierzchnię dzieli się na tyle rzeczywistych tras, aby spełnić kryteria cieplne i hydrauliczne.
Jak obliczyć przepływ w pętli podłogówki?
Dla wody można użyć zależności V w l/h około 0,86 razy moc pętli w watach podzielona przez projektowe ΔT w kelwinach. Wynik trzeba później zweryfikować pod kątem prędkości, spadku ciśnienia, charakterystyki zaworów i pompy.
Czy wszystkie pętle powinny mieć taką samą długość?
Nie. Korzystne może być zbliżenie długości pętli obsługujących tę samą powierzchnię, ale sztuczne dodawanie rury nie zastępuje obliczeń. Różne obciążenia i powierzchnie mogą wymagać innych długości oraz przepływów, które wyrównuje się hydraulicznie.
Czy jedna pętla może przechodzić przez dwa pomieszczenia?
Może być to technicznie możliwe dla małych powierzchni należących do jednej strefy, jeżeli są zgodne pod względem temperatur, okładzin, dylatacji i regulacji. Nie powinno się łączyć pomieszczeń wymagających niezależnego sterowania lub innych warunków cieplnych.
Co jest lepsze: ślimak czy meander?
Ślimak jest częstym wyborem, ponieważ naprzemienne prowadzenie zasilania i powrotu sprzyja równomiernej temperaturze powierzchni. Meander może być właściwy w wąskich strefach albo wtedy, gdy celowo potrzebny jest kierunkowy rozkład temperatury. O wyborze decyduje geometria i projekt.
Czy zbyt krótka pętla może nie pobierać ciepła?
Krótka pętla sama z siebie nie ma takiego problemu. Zwykle ma mniejszy opór i bez równoważenia może otrzymać zbyt duży przepływ. Jej moc zależy od obsługiwanej powierzchni, temperatur wody, konstrukcji podłogi i przepływu.
Dlaczego na długiej pętli nie ma wymaganego przepływu?
Przyczyną może być duży opór, ale również powietrze, zabrudzony filtr, nieprawidłowy tryb pompy, zamknięty zawór, siłownik, mała różnica ciśnień albo błąd odczytu. Długość jest tylko jednym z elementów diagnozy.
Czy przepływ 2 l/min jest prawidłowy dla każdej pętli?
Nie. Przepływ powinien wynikać z mocy przypisanej do pętli i projektowego ΔT. Wartość 2 l/min może być właściwa dla jednego obiegu, a zbyt duża lub zbyt mała dla innego.
