Chcesz uniknąć zimnych stref w salonie i zadławienia pompy ciepła? Oto inżynieryjny standard.
Instalacja ogrzewania podłogowego w układzie ślimakowym (spiralnym) to technika naprzemiennego prowadzenia rury zasilającej i powrotnej w jastrychu. Geometria ta zapewnia idealnie równomierny rozkład temperatur, drastycznie minimalizuje opory hydrauliczne i stanowi fundament wydajnej pracy pomp ciepła.
Jako specjalista HVAC z wieloletnim doświadczeniem i ponad tysiącem zrealizowanych audytów, jednoznacznie wskazuję ten algorytm układania jako standard inżynieryjny, deklasujący przestarzały układ meandrowy. W tym kompendium całkowicie odrzucamy mity monterskie. Przeanalizujemy strukturę układu ślimakowego pod kątem normatywnym, hydraulicznym i wykonawczym, dostarczając Ci twardych danych uchroniących Twój budżet przed awarią.
Ten artykuł to nie jest zwykła ściana tekstu. To interaktywny poradnik techniczny. Czytając go, zyskasz dostęp do narzędzi, które ułatwią Ci proces inwestycyjny:
- Kalkulator zapotrzebowania na rurę PEX
- Symulator oporów hydraulicznych
- Wektorowy generator trasowania ślimaka
- Kamera termowizyjna posadzki (Live)
Jak działa instalacja w układzie ślimakowym?
Sekretem najwyższej sprawności ogrzewania płaszczyznowego nie jest rura sama w sobie, lecz jej geometria wewnątrz jastrychu. Poznaj mechanikę fizyczną stojącą za eliminacją pasów termicznych.
Instalacja ogrzewania podłogowego w układzie ślimakowym działa na prostej zasadzie geometrycznego przeplatania rury zasilającej (tej o najwyższej temperaturze prosto z pompy ciepła) z rurą powrotną (o temperaturze schłodzonej oddaniem energii). Zgodnie z normą PN-EN 1264-3, taki algorytm pozwala uzyskać średnią temperaturę powierzchni jastrychu stabilną na jednorodnym poziomie 26–29°C w strefach stałego przebywania ludzi.
W tym układzie rura prowadzona jest od ścian zewnętrznych powoli do środka pomieszczenia z celowym, podwójnym rozstawem projektowym. Następnie jest zawracana w centrum pętli i układana jako przewód powrotny w przestrzeniach wolnych między rurami zasilającymi.
Zastanawiając się, jak działa ogrzewanie podłogowe, musisz wiedzieć, że w przeciwieństwie do układów meandrowych (gdzie najwyższa temperatura zawsze występuje na początku pokoju, a najniższa na końcu), układ ślimakowy gwarantuje matematycznie, że w każdym punkcie podłogi suma temperatur zasilania i powrotu sąsiadujących rur jest zawsze stała. Całkowicie eliminuje to tzw. pasy termiczne.
Z punktu widzenia hydrauliki, brak ostrych załamań rury pod kątem 180 stopni redukuje opory miejscowe (współczynnik Zeta) o blisko 35%. Czy ogrzewanie podłogowe jest energooszczędne? Tak, pod warunkiem, że go nie zepsujesz złym układem. Zastosowanie gorszej geometrii meandrowej wymusza podniesienie temperatury zasilania o 3–5 K, co natychmiast obniża wskaźnik efektywności (COP) pompy ciepła o około 7–12%.
Kamera Termowizyjna (Porównanie Geometrii)
Zobacz na żywo powstaje układ ślimakowy?
Przesuń suwak postępu, aby zobaczyć bezkolizyjną zasadę podwójnego rozstawu. Zobacz jak niebieski powrót wchodzi dokładnie między czerwoną linię zasilania na podstawie matematycznego rozstawu rur.
Panel Instalatora
Komparator Geometrii Instalacyjnych
Poniższe zestawienie przedstawia twarde właściwości fizyczne i hydrauliczne trzech głównych algorytmów układania rur. Zobacz, jak układać rury wzglężem źródła ciepła, by nie zadławić pompy obiegowej.
Ślimakowy (Spiralny)
Meandrowy
Podwójny Meander
Jaka jest maksymalna długość pętli w układzie ślimakowym?
Maksymalna dopuszczalna długość obwodu dla rury o średnicy 16 mm to 100 metrów bieżących (wraz z podejściami do rozdzielacza), przy czym inżynieryjny ideał to 80–90 metrów. Limit ten wynika z oporów liniowych rurociągu.
Skutki przekroczenia granicy 100 metrów:
Drastyczny wzrost oporów
Opór hydrauliczny rurociągu nie rośnie liniowo. Wskazuje się, że za długa pętla podłogówki (np. 130-metrowa) generuje opory rzędu 38–45 kPa. To drastycznie przekracza możliwości tłoczne standardowych pomp obiegowych wbudowanych w kotły czy pompy ciepła, które posiadają limit około 60 kPa na całą instalację.
Zjawisko pętli "ślepej"
Opór czynnika staje się tak duży, że woda grzewcza wybiera najkrótszą drogę, przepływając tylko przez pętle krótkie. Nawet przy maksymalnie rozkręconym rotametrze na rozdzielaczu, przepływ dławi się i spada poniżej 0,5 l/min. Pomieszczenie z taką pętlą pozostaje całkowicie niedogrzane w sezonie zimowym.
Wychłodzenie czynnika na powrocie
Przy zbyt długiej drodze do pokonania, spadek temperatury między zasilaniem a powrotem (ΔT) drastycznie rośnie. Przekracza on optymalne projektowe 5 K i osiąga wartość nawet 10–12 K. Zjawisko to sprawia, że druga połowa układu ślimakowego oddaje wyczuwalnie chłodną wodę, niwecząc komfort termiczny domowników.
Algorytm obliczeniowy: Jak zaprojektować pętlę?
Projektowanie układu ślimakowego to nie sztuka wróżenia z fusów, lecz ścisła termodynamika. Przesuń suwaki, aby zobaczyć, jak zmienia się zapotrzebowanie instalacji na rury i przepływ.
Podstawy obliczeniowe
Obliczenia opierają się o ciepło właściwe wody (cw = 4186 J/kg·K). Do wyniku długości należy doliczyć tzw. podejścia od rozdzielacza do strefy (w kalkulatorze przyjmujemy stałe 10 mb).
Zbyt długa pętla wygeneruje potężne opory blokujące pompę obiegową.
Ile metrów rury na m² podłogówki?
Zużycie rury ściśle zależy od rozstawu. Jeśli źle oszacujesz ile rury na m² ogrzewania podłogowego potrzebujesz, instalatorowi zbraknie materiału na środku salonu.
Brak naddatku to katastrofa na budowie
Brak uwzględnienia 10% zapasu w kosztorysie skutkuje tym, że w układzie ślimakowym brakuje np. 15 metrów do powrotu i zamknięcia pętli przy rozdzielaczu.
Łączenie rur PEX/PE-RT wewnątrz wylewki za pomocą złączek zaprasowywanych to błąd w sztuce – każda mufa to drastyczny współczynnik oporu miejscowego (Zeta) ograniczający przepływ, oraz potencjalne źródło wycieku pod betonem. Unikaj tego i dobierz właściwe rury do ogrzewania podłogowego we właściwej ilości.
Jak układ ślimakowy wpływa na profesjonalny projekt?
Wybór tej geometrii to nie kwestia estetyki montera. To drastyczna redefinicja architektury sanitarnej budynku. Prawidłowy projekt to matematyka oparta na obliczeniach OZC oraz badaniu oporów liniowych.
Wpływ na kluczowe elementy instalacji:
Niższe opory hydrauliczne pętli ślimakowych (średnio 14 kPa zamiast 25 kPa w klasycznym meandrze) drastycznie obniżają wymaganą wysokość podnoszenia pompy.
Dzięki temu całkowicie unikamy konieczności montażu zewnętrznych, prądożernych pomp wspomagających. Cała instalacja płynnie zamyka się w charakterystyce podstawowej pompy obiegowej wbudowanej fabrycznie w kocioł gazowy lub pompę ciepła.
Układ spiralny umożliwia genialnie płynne przejście z zagęszczonego rozstawu 5 cm (znajdującego się tuż pod chłodnymi oknami tarasowymi) do szerokiego rozstawu bytowego 10 cm w głębi pokoju – a to wszystko w ramach jednej i tej samej pętli rury PEX.
W przypadku układów meandrowych wymagałoby to tworzenia osobnych, krótkich obiegów dla okien, co generuje ogromne problemy ze zrównoważeniem hydraulicznym całej rozdzielnicy.
Dzięki bardzo zrównoważonym i powtarzalnym oporom poszczególnych pętli ślimakowych, nastawy wstępne na zaworach regulacyjnych rozdzielacza stają się stabilne i łatwe do skalibrowania.
Same rotametry wskaźnikowe pracują w swoich optymalnych zakresach od 1,5 do 2,5 l/min. To eliminuje uciążliwe szumy instalacyjne w nocy oraz destrukcyjne zjawisko kawitacji na grzybkach zaworów regulacyjnych.
Matematyka nie kłamie. Nie zostawiaj tego "na oko".
Bez rzetelnych wyliczeń OZC, oporów i przepływów, Twój układ z najlepszego rozdzielacza stanie się niesterowalnym chaosem. Zabezpiecz swoją inwestycję profesjonalną dokumentacją inżynieryjną.
ZAMÓW DARMOWY PROJEKT INSTALACJI* * Jesteśmy fair – pełny koszt projektu technicznego jest w 100% zwracany (odliczany od faktury) przy zakupie kompletnego systemu ogrzewania z naszego zestawienia materiałowego.Praktyczny przewodnik montażu: Instrukcja krok po kroku
Montaż "ślimaka" wymaga rygorystycznego trzymania się poniższej procedury. Zastanawiając się, czy instalacja ogrzewania podłogowego to proces, który warto robić samemu, musisz wiedzieć, że każde odstępstwo generuje wady ukryte. Usunięcie ich po zalaniu betonem wiąże się z kosztami rzędu dziesiątek tysięcy złotych.
Krok 1: Przygotowanie podłoża i izolacja brzegowa
Przed rozłożeniem rur montujemy taśmę dylatacyjną brzegową z PE o grubości minimum 8 mm z fartuchem foliowym. To ona pochłonie naprężenia termiczne jastrychu.
Weryfikując, ile styropianu pod ogrzewanie podłogowe użyć, pamiętaj, że układamy styropian EPS 100 o łącznej grubości zgodnej z projektem (dla podłóg na gruncie to absolutne minimum 15–20 cm, tak aby współczynnik przenikania ciepła podłogi U <= 0,3 W/m²K). Następnie na styropian trafia folia metallizowana z rastrem kratki 50x50 mm, która odbija promieniowanie cieplne w górę i znacznie ułatwia precyzyjne trasowanie obiegów. Warto tu zweryfikować z listą, jakie materiały są potrzebne do instalacji ogrzewania podłogowego, aby praca nie stanęła w połowie pokoju.
Krok 2: Trasowanie i montaż rury (Zasada podwójnego rozstawu)
Rozpoczynamy bezpośrednio od rozdzielacza. Prowadzimy rurę zasilającą obwód obrzeżem pomieszczenia. Jeśli docelowy rozstaw według projektu ma wynosić 10 cm, rurę zasilającą mocujemy do styropianu spinkami (takerem) systematycznie co 20 cm.
Dlaczego? Pozostawiamy wolne międzyrzędzie na późniejszą rurę powrotną. Dojeżdżamy do geometrycznego środka pomieszczenia, formujemy łagodną pętlę zwrotną w kształcie litery „U” (pamiętając, aby promień gięcia nie był mniejszy niż 4 x średnica rury) i wracamy do rozdzielacza w wolnych przestrzeniach. Tym samym automatycznie uzyskujemy idealny docelowy rozstaw wynoszący dokładnie 10 cm.
Krok 3: Wykonanie stref dylatacyjnych
Każda pętla ślimakowa musi bezwzględnie zamknąć się w obrębie jednego monolitycznego pola dylatacyjnego. Jak wskazuje PN-EN 1264 norma która definiuje ogrzewanie podłogowe, maksymalna powierzchnia jednego pola bez dodatkowej dylatacji pośredniej to 40 m², a długość boku nie może przekroczyć 8 m.
Krok 4: Próba szczelności (Najważniejszy punkt kontrolny)
Przed jakimkolwiek wylewaniem jastrychu instalację napełniamy cieczą. Ważne, aby w systemie znalazła się woda demineralizowana w ogrzewaniu podłogowym (co zabezpiecza cienkie ścianki rur i wymienniki przed kamieniem oraz korozją mikrobiologiczną).
Poddajemy układ rygorystycznej próbie ciśnieniowej. Zgodnie z normami instalacyjnymi, ciśnienie próbne powinno wynosić 0,6 MPa (czyli 6 barów). Sama próba testowa trwa minimum 24 godziny. Podczas zalewania rur masą betonową lub jastrychem anhydrytowym, instalacja hydrauliczna musi bez przerwy pozostawać pod ciśnieniem roboczym (minimum 3 barów). Gwarantuje to, że rury będą odpowiednio naprężone i nie ulegną zgładzeniu czy zmiażdżeniu przez ciężar wylewki.
Najczęstsze dylematy instalatorów
Prostokątny pokój zdarza się rzadko. Prawdziwe wyzwania inżynieryjne pojawiają się, gdy w salonie staje wyspa kuchenna, a podłoga przybiera dziwne kształty. Oto rozwiązania z placu budowy.
Ślimak zapewnia równomierny rozkład temperatury i mniejsze o ok. 35% opory hydrauliczne. Meander stosujemy wyłącznie z konieczności – np. w wąskich korytarzach (poniżej 1 metra szerokości), gdzie nie ma fizycznie miejsca na wyrysowanie spirali z zachowaniem bezpiecznego promienia gięcia rury, lub jako mocno zagęszczoną strefę brzegową.
Nigdy nie łącz ślimaka i meandra w jednej pętli! Różnica w oporach zadławi przepływ. Prawidłowe rozwiązanie, jeśli zastanawiasz się ile pętli podłogówki zaplanować w salonie, to wydzielenie osobnej krótkiej pętli meandrowej na strefę pod oknem HS i osobnej pętli ślimakowej na resztę pokoju. Każda z nich musi mieć własny rotametr na belce rozdzielacza do niezależnej kalibracji.
Podłogówki nie układamy pod ciężką, stałą zabudową przylegającą płasko do posadzki. Wiedząc, gdzie nie układać ogrzewania podłogowego, uchronisz meble przed przesuszeniem i wysychaniem żywności w szafkach. Rury ślimaka trasujemy, zachowując bezpieczny margines minimum 15 cm odstępu od planowanego obrysu wyspy. Chroni to rury przed ewentualnym przewierceniem podczas kołkowania wyspy do podłogi.
Pomieszczenie w kształcie litery "L" lub "U" nie może być pokryte jedną, dziwacznie wykrzywioną spiralą. Należy je rozplanować, dzieląc na mniejsze, regularne prostokąty (pola grzewcze). Dla każdego z nich projektujemy osobną, klasyczną pętlę ślimakową. Złotą zasadą jest fizyczne oddzielenie tych pól taśmą dylatacyjną w jastrychu (szczelina przeciwskurczowa).
Do grzechów głównych, skutkujących zniszczeniem pompy ciepła lub zalaniem domu, należy: przekraczanie długości 100 mb dla pętli 16 mm, układanie rur z pamięci (bez OZC), załamywanie rur pod kątem 180 stopni zginając je kolanem, oraz absolutnie najczęstszy błąd przy montażu ogrzewania podłogowego – brak wykonania 24-godzinnej próby wodnej pod ciśnieniem 6 barów przed wjazdem ekipy wylewkarzy.
Angielskie oznaczenia układu ślimakowego
W międzynarodowej terminologii budowlanej jeden schemat instalacyjny może mieć kilka określeń w zależności od kontekstu. Poznaj słownictwo używane przez inżynierów na całym świecie.
Pełna nazwa to "Spiral pattern underfloor heating". Jest to najbardziej uniwersalny i profesjonalny termin używany w katalogach producentów i specyfikacjach technicznych systemów płaszczyznowych.
Określenie "Snail pattern underfloor heating" to dosłowne tłumaczenie polskiego "ślimaka". Nazwa ta bezpośrednio odzwierciedla geometryczny kształt rur przypominający muszlę. Bardzo często spotykane na anglojęzycznych forach budowlanych.
Dla rygorystycznego opisu technicznego używa się terminu "Helical loop underfloor heating". Podkreśla on matematyczną i wektorową strukturę pętli, dlatego najczęściej spotkasz to pojęcie w angielskich interfejsach oprogramowania inżynieryjnego do wyliczania OZC i rysowania pętli.
W kontekście projektowania i szkoleń dla instalatorów bardzo często używa się frazy "Meander and spiral layout". Określa ona wybór między dwoma głównymi wzorami prowadzenia rur ciepłowniczych, wskazując na konieczność doboru właściwej geometrii do zapotrzebowania cieplnego pomieszczenia.
5 Najważniejszych błędów wykonawczych w układach ślimakowych
Wybierz kategorię błędu, aby poznać jego inżynieryjne konsekwencje dla wylewki i hydrauliki budynku.
Załamanie rury PEX na łuku
Próba wygięcia rury o kąt 90 stopni zbyt ciasno (poniżej dopuszczalnego promienia gięcia zalecanego przez producenta) powoduje trwałe przewężenie wewnętrznego przekroju rury i fizyczne osłabienie struktury polimeru.
Taki mankament generuje lokalny wzrost oporów hydraulicznych o kilkaset procent, co całkowicie dławi przepływ czynnika w tej pętli.
Ignorowanie stref dylatacyjnych
Brak dylatacji brzegowej lub układanie jednej pętli ślimakowej tak, że przechodzi bezpośrednio przez szczelinę dylatacyjną (np. w progu drzwi) bez dodatkowej rury osłonowej (peszla).
Płyta betonowa pracuje pod wpływem temperatury (rozszerzalność liniowa materiału). Przesuwające się o milimetry bloki jastrychu działają jak gilotyna.
Mieszanie układów pętli grzewczych
Podłączenie do jednej belki rozdzielacza pętli ślimakowej (która jest zazwyczaj krótka i charakteryzuje się bardzo niskim oporem) oraz pętli meandrowej (długiej, pełnej nawrotów 180 stopni o ogromnym oporze hydraulicznym).
Taka asymetria hydrauliczna sprawia, że woda grzewcza wybiera najkrótszą drogę. W efekcie pętla meandrowa staje się tak zwaną pętlą "ślepą".
Zalewanie jastrychu "na sucho"
Niedopuszczalne przystąpienie do prac betoniarskich bez obecności wody w rurach lub bez wytworzenia odpowiedniego ciśnienia technologicznego.
Puste rury PEX/PE-RT pod ogromnym ciężarem płynnego betonu ulegają spłaszczeniu, a w skrajnych przypadkach mogą zmienić swoją geometrię i unieść się na powierzchnię, niszcząc strukturę podłogi.
Przewymiarowana, zbyt gruba wylewka
Przekroczenie optymalnej grubości jastrychu to błąd projektowo-wykonawczy. Normy przyjmują, że warstwa nie powinna przekraczać 50 mm czystego betonu nad rurą dla wylewki cementowej oraz 35 mm dla jastrychu anhydrytowego.
Potężny betonowy "bunkier" drastycznie blokuje przenikanie strumienia cieplnego i uniemożliwia sterowanie temperaturą w czasie rzeczywistym.
Rzeczywiste oszczędności dzięki prawidłowej geometrii ślimakowej
Analiza błędów wykonawczych przy wielkich przeszkleniach. Zobacz, jak analiza rozstawu rur dla domu 150 m² uratowała inwestora przed błędami hydrauliki.
Tomasz budował swój wymarzony, nowoczesny dom na obrzeżach Rzeszowa. Salon charakteryzował się ogromnymi oknami typu HS (przesuwnymi), co generowało potężne straty ciepła przy samej podłodze. Wykonawca instalacji zaproponował zastosowanie standardowego ślimaka w głębi pokoju, ale przy oknach chciał "dorzucić" gęsty układ meandrowy. Wszystko to planował podpiąć pod jeden rozdzielacz, bez przeliczenia jakichkolwiek oporów.
Na szczęście Tomasz zlecił nam audyt koncepcji jeszcze przed wylaniem posadzki. Wykonaliśmy precyzyjne projektowe obciążenie cieplne (OZC). Wynik był jednoznaczny: krótka pętla ślimakowa miałaby znikomy opór w porównaniu do gęstego, pełnego nawrotów meandru pod oknem. Woda płynęłaby tam, gdzie opór jest najmniejszy. Efekt? Pod oknami HS powstałaby "pętla ślepa" – posadzka byłaby lodowata.
Aby w ogóle wtłoczyć wodę w ten zablokowany meander, wymuszono by na pompie ciepła podgrzewanie wody do skrajnie nieekonomicznych 42°C. Zmieniliśmy projekt w całości na jednolity układ ślimakowy ze stopniowanym zagęszczeniem brzegowym.
Robert Kucharski | Werdykt Specjalisty
Robert Kucharski
W dobie nowoczesnych źródeł ciepła, ignorowanie praw hydrauliki i termodynamiki mści się zawsze na portfelu inwestora. Fizyka nie wybacza dróg na skróty, a poprawnie wyrysowany układ ślimakowy to jedyny inżynieryjny standard, który skutecznie chroni pompę ciepła przed przedwczesnym zniszczeniem.
Budowa bez ściemy
Niezależnie czy analizujemy kiedy zaplanować montaż, czy omawiamy skomplikowane wzory na straty ciepła, fundamentem mojej pracy jest radykalna prawda. Instalacja grzewcza to serce Twojego domu, które musi pracować bezawaryjnie przez kilkadziesiąt lat.
W każdym z setek audytów, które przeprowadziłem, zawsze podkreślam: poprawna konfiguracja i solidne materiały kosztują na etapie inwestycji, ale amatorszczyzna kosztuje przez całe życie w wysokich rachunkach za prąd.
Kluczowe filary bezpiecznej instalacji
- Oparcie wyboru układu rur (ślimak/meander) wyłącznie na podstawie twardych obliczeń cieplnych budynku (OZC).
- Rygorystyczne przestrzeganie limitów długości pętli w celu eliminacji nadmiernych oporów (kPa) blokujących pompy obiegowe.
- Nigdy nie ustępować na jakości przygotowania podłoża, dbając o to, by wycena ogrzewania podłogowego obejmowała rzetelną grubość styropianu i dylatacje.
FAQ – Najczęściej zadawane pytania
Tak, ponieważ rozkład temperatur posadzki w tym układzie jest idealnie jednorodny (różnica temperatur poniżej 1,5 stopnia), co eliminuje naprężenia termiczne mogące powodować rozsychanie drewna lub deformację paneli laminowanych.
Należy jednak pamiętać, aby opór cieplny całej warstwy wykończeniowej wraz z podkładem nie przekraczał normatywnego R = 0,15 m²K/W. Dowiedz się więcej o tym, jak rodzaj posadzki determinuje wydajność systemu.
Układ ślimakowy jest zdecydowanie lepszy z uwagi na optymalną hydraulikę (opory mniejsze o blisko 35%) oraz równomierny profil temperatur powierzchniowych podłogi.
Układ meandrowy stosuje się obecnie wyłącznie w strefach brzegowych o bardzo dużych stratach ciepła lub w wąskich korytarzach, gdzie geometria spiralna jest technicznie niemożliwa do wyrysowania z zachowaniem odpowiednich promieni gięcia rury.
Odpowietrzenie wykonuje się ściśle sekwencyjnie. Należy zamknąć wszystkie pętle na belce rozdzielacza oprócz tej jednej, odpowietrzanej, i wymusić przez nią silny przepływ wody za pomocą pompy serwisowej, aż do całkowitego usunięcia pęcherzy powietrza.
Ze względu na łagodne łuki 90 stopni, odpowietrzenie ślimaka jest znacznie szybsze. Sprawdź, jakie są objawy zapowietrzonej instalacji.
Zgodnie ze sztuką inżynierską, rura zatopiona w jastrychu musi stanowić jeden, nienaruszony odcinek biegnący od rozdzielacza z powrotem do rozdzielacza.
Wszelkie połączenia mufami zaprasowywanymi ukrytymi w betonie są dopuszczalne wyłącznie jako naprawa awaryjna (np. po przypadkowym przewierceniu). Zobacz inne katastrofalne błędy monterskie, których musisz unikać.
Próba szczelności przed rozpoczęciem wylewania jastrychu musi być przeprowadzona przy ciśnieniu testowym wynoszącym 6 barów (0,6 MPa) przez okres minimum 24 godzin.
Dopuszczalny spadek nie może przekroczyć 0,2 bara. Podczas samego procesu zalewania (lub układania wariantów rur) ciśnienie należy obniżyć do roboczego poziomu (ok. 3 barów) i kontrolować tarczę manometru.
Podsumowanie: Inżynieria Zamiast Domysłów
Instalacja ogrzewania podłogowego w układzie ślimakowym to bezkompromisowy standard nowoczesnego budownictwa energooszczędnego. Zapewnia doskonałe parametry hydrauliczne, które są kluczowe dla bezawaryjnej pracy niskotemperaturowych źródeł ciepła.
Wybierz wariant wykonawczy do analizy
Prawidłowo zaprojektowany "ślimak" oparty na precyzyjnych obliczeniach hydraulicznych gwarantuje bezawaryjną eksploatację przez dziesięciolecia. Zachowanie rygorystycznych limitów – takich jak maksymalna długość pętli do 100 m czy gęsty rozstaw rur na poziomie 10 cm – to nie fanaberia, lecz techniczna konieczność.
Każdy etap, począwszy od rozłożenia izolacji termicznej EPS, aż po wykonanie 24-godzinnej próby ciśnieniowej przy 6 barach, musi być ściśle realizowany wedle zaleceń inżynierskich. Droga na skróty oraz ignorowanie konieczności posiadania profesjonalnego projektu to prosta ścieżka do rażąco wysokich rachunków za prąd, niedogrzanego domu i potężnych kosztów związanych z kuciem nowej posadzki.
Nie ryzykuj błędów przy ogrzewaniu podłogowym!
Pamiętaj – beton po wylaniu zablokuje wszelkie szanse na tanie poprawki. Wyposaż się w wiedzę ekspertów, zabezpiecz dom przed awariami hydraulicznymi i zainwestuj w rzetelne projektowanie ogrzewania.

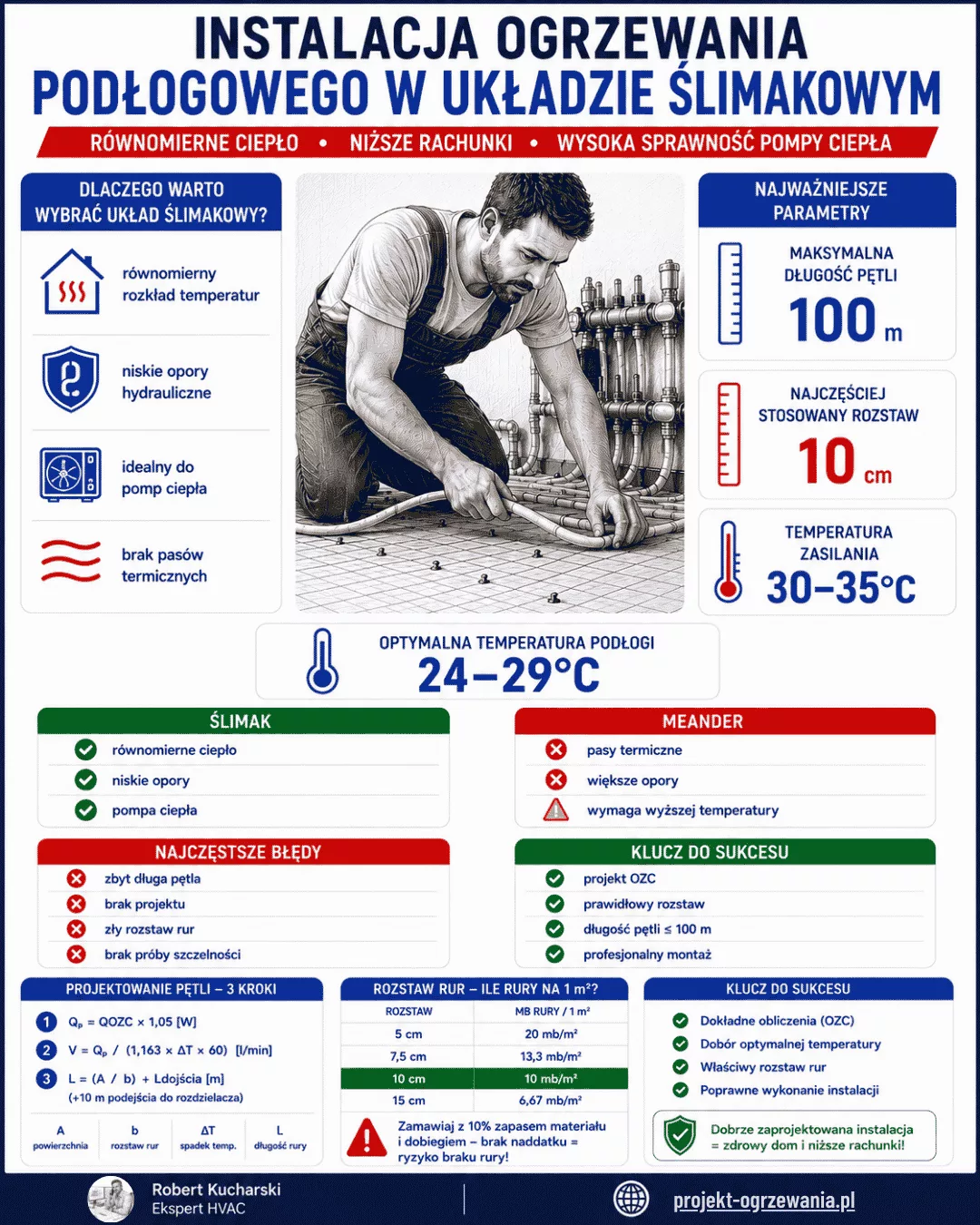

POZNAJ WSZYSTKIE TAJNIKI PODŁOGÓWKIŚciąga Instalatora: Materiały i Infografika
Zabierz wiedzę techniczną ze sobą na budowę. Pobierz skondensowane wytyczne dotyczące wzorów, rozstawów rur i błędów w układzie ślimakowym w wygodnym formacie.
Techniczna pigułka wiedzy
Nie trać czasu na szukanie wzorów w trakcie pracy. Zestawiliśmy najważniejsze normatywy na jednym arkuszu. Znajdziesz tu mnożniki zużycia materiałowego, parametry maksymalne pętli oraz zestawienie różnic pomiędzy meandrem a układem ślimakowym opartych na fizyce cieplnej.
