Nowoczesna architektura coraz częściej stawia na duże, przeszklone powierzchnie okna panoramiczne, przesuwne ściany szklane czy francuskie balkony. Dom zalany światłem wygląda spektakularnie, ale dla instalatora ogrzewania podłogowego staje się prawdziwym wyzwaniem. Gdzie ułożyć pętle grzewcze, skoro zimne szyby „ssą” ciepło z podłogi? W tym artykule pokażę, jak projekt ogrzewania podłogowego do domu z dużymi przeszkleniami może skutecznie poradzić sobie ze strefą przy oknach, bez ryzyka chłodnych stóp i przeciągów. Opiszę konkretne techniki projektowe, podam wzory i tabele, a także zaproponuję prosty kalkulator do samodzielnych wyliczeń.

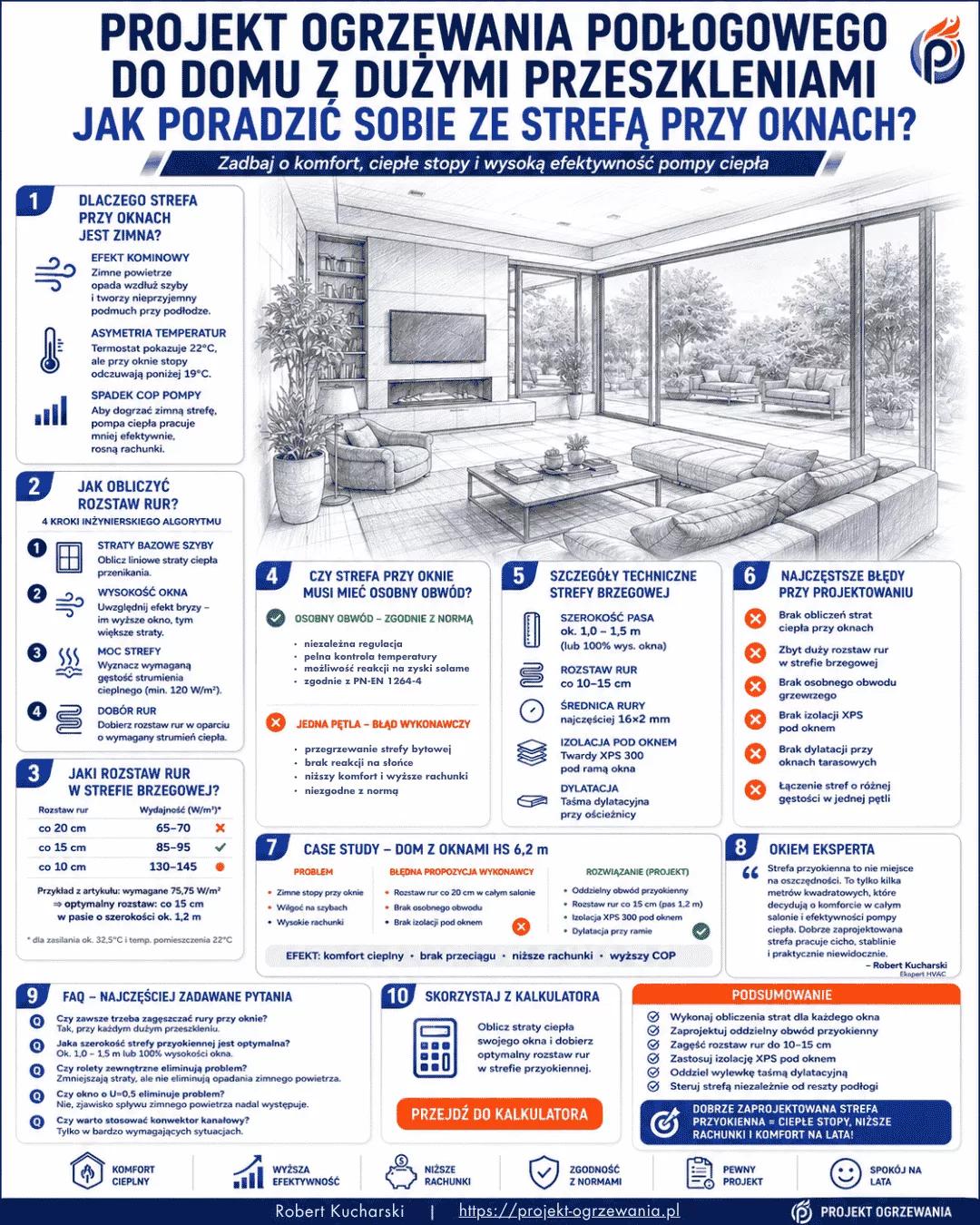

Dlaczego strefa przy oknach jest tak problematyczna? Fizyka zjawiska.
Zanim przejdziemy do rozwiązań, zrozummy wroga. Szyba – nawet ta nowoczesna, trzyszybowa ma współczynnik przenikania ciepła U rzędu 0,8–1,1 W/m²K. Ściana zewnętrzna ocieplona 20 cm wełny to około 0,15–0,20 W/m²K. Różnica jest ogromna. Zimą przy temperaturze zewnętrznej -10°C wewnętrzna powierzchnia szyby ma zaledwie 12–14°C (przy standardowym U=1,0). Powietrze przy szybie ochładza się, gęstnieje i opada w dół, tworząc spływający strumień zimna (tzw. efekt kominowy).
Gdy podłoga przy oknie jest zbyt zimna (poniżej 21–22°C na powierzchni), czujemy nieprzyjemny dyskomfort stopy wychładzają się nawet przy 22°C w pomieszczeniu. Ogrzewanie podłogowe musi więc dostarczyć tam dodatkowe ciepło, które skompensuje straty przez szybę i ogrzeje opadające powietrze.
Gęstość ułożenia rur jako klucz do sukcesu.
Najprostsza, a zarazem najskuteczniejsza metoda to zmienne zagęszczenie pętli grzewczych. W głębi pomieszczenia, gdzie straty są małe, stosujemy standardowy rozstaw 10–20 cm. W pasie przy oknie nawet 5 –10 cm.
Jak obliczyć potrzebny rozstaw?
Potrzebujemy dwóch rzeczy: liniowej straty ciepła przez okno (na metr bieżący) oraz zdolności podłogi do oddawania ciepła w funkcji rozstawu rur.
Przykład:
- Okno: wysokość 2,2 m, U=1,0 W/m²K, temperatura wewnątrz 22°C, zewnątrz -4°C.
- Strata ciepła przez 1 m² szyby: q = U * ΔT = 1,0 * 26 = 26 W/m².
- Dla okna o wysokości 2,2 m strata na metr bieżący wynosi: 26 * 2,2 = 57,2 W/mb.
Dodajmy 30% zapasu na spływ powietrza (efekt bryzy) – 74,4 W/mb musi dostarczyć podłoga w pasie przy oknie.
Z danych producentów rur dla różnicy temperatury wody średniej i pomieszczenia 10°C:
- Rozstaw 20 cm → gęstość mocy podłogi ok. 70–80 W/m².
- Rozstaw 10 cm → gęstość mocy ok. 140–160 W/m².
Przyjmijmy, że pas przyokienny ma szerokość 1,2 m. Wtedy:
- Dla rozstawu 10 cm: 1,2 m * 150 W/m² = 180 W/mb – z dużym zapasem.
- Dla rozstawu 15 cm: 1,2 m * 100 W/m² = 120 W/mb – w sam raz na 74 W/mb.
Wniosek: dla okna U=1,0 i wys. 2,2 m wystarczy rozstaw 15 cm w pasie 1,2 m. Dla okna starszego (U=1,4) lub wyższego (3 m) trzeba zejść do 10 cm.
Oddzielne obwody grzewcze dla strefy przyokiennej.
Uzgęszczenie rur to jedno, ale bez niezależnego sterowania możemy przegrzewać resztę pokoju. Dlatego w projekcie ogrzewania podłogowego do domu z dużymi przeszkleniami warto wydzielić jeden lub dwa dodatkowe obwody biegnące wyłącznie wzdłuż okien.
Zalety takiego rozwiązania.
- Możliwość podniesienia temperatury tylko w pasie 0–1,5 m od okna (np. 26°C na powierzchni przy szybie i 23°C w głębi).
- Szybsza reakcja na zmiany słoneczne przy nasłonecznieniu można wyłączyć obwód przyokienny, by nie przegrzewać.
- Osobny czujnik podłogowy (lub przyklejony do szyby) gdy temperatura szyby spada, obwód automatycznie się włącza.
Przykład podziału pomieszczenia.
Salon 50 m² z oknem panoramicznym 8 × 2,4 m. Dzielimy na:
- Obwód A (główny) – rozstaw 20 cm, obejmuje środek pokoju (ok. 40 m²).
- Obwód B (przyokienny) – rozstaw 12 cm, pas szerokości 1,2 m wzdłuż całego okna (pow. 8*1,2 = 9,6 m²).
- Obwód C (drugi pas, opcjonalnie) – przy bardzo szerokim pomieszczeniu, drugi pas 0,8–1,0 m z rozstawem 15 cm.
Do sterowania używamy rozdzielacza z siłownikami i termostatem pokojowym z dwoma wyjściami (lub jednym + czujnikiem podłogowym w strefie B).
Wzmocniona izolacja pod ogrzewaniem przy oknach.
Często pomijany, a kluczowy detal. Podłoga przy oknie graniczy ze strefą mostka termicznego zwłaszcza przy dużych przeszkleniach do posadzki. Nawet jeśli okno jest dobrze osadzone, strefa przy progu ma niższą temperaturę od spodu.
Jak to policzyć?
Standardowa podłoga na gruncie: izolacja 10–12 cm EPS. Ale przy oknie strumień ciepła może uciekać na zewnątrz przez boczny mostek. W projekcie należy zastosować wydłużoną drogę strumienia ciepła – np. XPS o grubości 15–20 cm na szerokość 1,5 m od okna.
Przykład:
- Bez wzmocnienia: strata dodatkowa przez krawędź – szacunkowo 5–10 W/mb.
- Z XPS 15 cm: strata zmniejszona do 2–3 W/mb.
Różnica niewielka, ale w połączeniu z zagęszczeniem rur daje komfort i oszczędność energii.
XPS lepszy od EPS przy oknie, bo ma wyższą wytrzymałość na ściskanie i niższe nasiąkanie.
Konwektory kanałowe jako wsparcie lub alternatywa.
Są sytuacje, gdy samo ogrzewanie podłogowe nie da rady. Dotyczy to szczególnie okien od podłogi do sufitu (wysokość 2,5–3 m) lub gdy U szyby jest gorsze niż 1,0. Wtedy straty liniowe przekraczają 100 W/mb, a przy rozstawie 10 cm i pasie 1,2 m uzyskamy maksymalnie 180 W/mb – teoretycznie starczy, ale podłoga będzie bardzo gorąca (ponad 28°C), co jest nieprzyjemne i może uszkodzić niektóre pokrycia.
Rozwiązanie: konwektor kanałowy (listwa grzewcza).
Montuje się go w posadzce, tuż przed oknem (5–15 cm od szyby). Działa jak kurtyna ciepła ogrzane powietrze unosi się wzdłuż szyby, przerywając spływ zimnego strumienia.
Parametry typowego konwektora (np. Kermi, Jaga):
- Wysokość kanału: 8–15 cm (musi zmieścić się w wylewce).
- Moc liniowa: 150–300 W/mb przy ΔT = 50°C (woda 70/50°C).
- Dla niskotemperaturowego ogrzewania podłogowego (woda 35/28°C) moc spada do 50–100 W/mb – wtedy konwektor nie zastąpi podłogi, ale ją wspomoże.
Kiedy stosować konwektor zamiast zagęszczania pętli? (H3)
- Okna o wysokości powyżej 2,7 m (np. lofty).
- Gdy podłoga jest drewniana (dąb, jesion) bo przy zagęszczonych pętlach może się odkształcić.
- W pomieszczeniach, gdzie nie chcemy tracić 1,2 m pasa na gęste rury (np. mały pokój).
Sterowanie z kompensacją i czujnikami przy szybie.
Tradycyjny termostat pokojowy reaguje na temperaturę powietrza w środku pomieszczenia. Przy dużych oknach to za mało bo strefa przy szybie może być o 3–5°C zimniejsza, zanim termostat zareaguje.
Nowoczesne podejście.
Zastosuj regulator pogodowy z czujnikiem przypowierzchniowym na szybie (lub w posadzce przy oknie). Na rynku dostępne są systemy, np.:
- Danfoss Icon z czujnikiem okiennym (OZ).
- Uponor Smatrix z możliwością podłączenia czujnika zewnętrznego i wewnętrznego w strefie brzegowej.
- Salus Controls z bezprzewodowym czujnikiem przyklejanym do szyby.
Algorytm: gdy temperatura szyby spada poniżej 12°C (przy zewnętrznej -5°C), regulator zwiększa temperaturę w obwodzie przyokiennym o 5–10°C. Dzięki temu podłoga oddaje więcej ciepła dokładnie wtedy, gdy jest potrzebne.
Przykład obliczeniowy – projekt krok po kroku.
Zaprojektujmy ogrzewanie podłogowe dla salonu 35 m² z oknem 5 × 2,2 m (U=0,9 W/m²K). Temperatura zewnętrzna obliczeniowa -16°C (Polska, III strefa), wewnętrzna 22°C.
Krok 1: Straty przez okno
ΔT = 22 – (-16) = 38 K
Straty przez szybę: 0,9 * 38 = 34,2 W/m²
Dla całego okna (5*2,2=11 m²): 34,2 * 11 = 376 W
Na metr bieżący: 376 / 5 = 75,2 W/mb
Dodajemy 30% na spływ powietrza: 75,2 * 1,3 = 98 W/mb tyle musi dostarczyć podłoga w pasie przy oknie.
Krok 2: Wybór metody
Mamy do dyspozycji pas o szerokości 1,2 m. Jaka gęstość mocy podłogi jest potrzebna?
98 W/mb / 1,2 m = 81,7 W/m² w pasie.
Sprawdzamy, jaki rozstaw rur da taką gęstość przy typowej ΔT (woda – pomieszczenie) = 8°C (woda 35/27°C, średnia 31°C, pom. 22°C, różnica 9°C). Z danych producenta:
- Rozstaw 15 cm → ok. 100 W/m²
- Rozstaw 20 cm → ok. 70 W/m²
Przyjmujemy rozstaw 15 cm w pasie 1,2 m. Reszta pomieszczenia (poza pasem) może mieć 20 cm.
Krok 3: Długość rur i zapotrzebowanie na moc
Pas przyokienny: powierzchnia 5 m * 1,2 m = 6 m².
Rury co 15 cm: na 1 m² potrzeba ok. 6,7 mb rury (1 / 0,15).
Łącznie: 6 * 6,7 = 40,2 mb w jednym obwodzie – idealnie (obwód nie powinien przekraczać 100 mb).
Reszta salonu: 35 – 6 = 29 m², rozstaw 20 cm → 5 mb/m² → 145 mb. Dzielimy na dwa obwody po 72,5 mb.
Krok 4: Izolacja przy oknie
Podłoga na gruncie. Standardowo EPS 10 cm, ale przy oknie dokładamy pas XPS 15 cm (szer. 1,5 m) pod rury. Dodatkowo izolacja krawędziowa przy szybie z pianki PUR.
Krok 5: Pokrycie
W pasie przyokiennym gres 1 cm (R=0,02). Reszta panele winylowe LVT (R=0,01). Bez dywanów.
Kalkulator – jak samodzielnie dobrać zagęszczenie rur przy oknie.
Kalkulator strefy brzegowej: Rozstaw rur przy oknie
Zimne stopy przy dużych przeszkleniach to przeszłość! Autorskie narzędzie stworzone przez inżynierów Projekt-Ogrzewania.pl bazujące na fizyce budowli. Podaj parametry swojego okna, a kalkulator wyliczy wymaganą moc podłogi, zapotrzebowanie na rurę oraz optymalny rozstaw.
Wpływ rozstawu rur na temperaturę podłogi przy oknie
Parametry: Temp. wody 35°C | Temp. wewn. 22°C | Pokrycie: Gres 1 cm
Analiza przygotowana przez Projekt-Ogrzewania.pl
Projekt ogrzewania podłogowego w kontekście dużych przeszkleń.
Projekt ogrzewania podłogowego do domu z dużymi przeszkleniami nie może być traktowany jak zwykła instalacja. Wymaga holistycznego spojrzenia od izolacji fundamentów, przez dobór okien, aż po sterowanie. W mojej praktyce najczęstszym błędem jest kopiowanie standardowego rozstawu rur (15–20 cm) bez uwzględnienia strefy brzegowej. Prowadzi to do wiecznych reklamacji: „przy oknach jest zimno, a w środku duszno”. Prawidłowy projekt to taki, w którym:
- Wykonuje się obliczenia strat liniowych dla każdego przeszklenia z osobna.
- Projektuje się minimum dwa obwody na pomieszczenie – główny i przyokienny.
- Stosuje się zmienne rozstawy – gęstsze przy oknach, rzadsze w głębi.
- Uwzględnia się rodzaj podłogi – przy drewnie lub dywanie konieczny konwektor.
- Instaluje się czujniki temperatury w posadzce przy oknie lub na szybie.
Przykład zrealizowanego projektu: dom pasywny w okolicy Poznania, salon z oknami 6 × 2,5 m (U=0,7). Obliczenia wykazały stratę 65 W/mb. Zastosowano pas o szerokości 1,2 m z rurą co 12,5 cm (co dało 125 W/m² w pasie, czyli 150 W/mb – zapas). Dodatkowo izolacja XPS 15 cm pod pasem. Efekt: przy -18°C na zewnątrz temperatura podłogi przy szybie wynosiła 24°C, a powietrza 21,5°C – brak przeciągu. Inwestor zadowolony.
🏗️ 5 pytań weryfikujących wykonawcę podłogówki przy oknach
Duże przeszklenia nie wybaczają błędów instalacyjnych. Oto lista pytań, które pomogą ocenić, czy Twój instalator zna fizykę budowli i wie, co robi. Pytania rekrutacyjne przygotowane przez inżynierów Projekt-Ogrzewania.pl.
1 „Jak układać rury przy dużych oknach tarasowych?”
„Panie, dajemy wszędzie standardowo co 15 cm i będzie dobrze, podłoga to podłoga”.
„Należy wyznaczyć tzw. strefę brzegową (pas 1-1,5 m od okna) i zagęścić tam rozstaw rur do 10, a nawet 7,5 cm, aby zrekompensować spływ zimnego powietrza od szyby”.
2 „Czy strefa przy oknie może być na jednym obwodzie z resztą salonu?”
„Jasne, nie ma sensu marnować wyjść na rozdzielaczu, podepniemy wszystko w jedną długą pętlę”.
„Przy dużych oknach strefa brzegowa powinna być na oddzielnym obwodzie. Dzięki temu możemy podać tam wyższy przepływ lub niezależnie nią sterować, bez przegrzewania środka salonu”.
3 „Co z izolacją pod wylewką przy samym oknie?”
„Dajemy standardowy styropian EPS 10 cm, tak jak na całym parterze”.
„Strefa przy progu okiennym to mostek termiczny. Należy zastosować twardszy XPS i zwiększyć jego grubość (np. do 15-20 cm), aby uciąć ucieczkę ciepła na zewnątrz”.
4 „Jakie wykończenie podłogi zaplanować w strefie brzegowej?”
„Dębowa deska będzie wyglądać pięknie i na pewno będzie przy niej ciepło w stopy”.
„Przy oknie najlepiej zastosować materiał o bardzo niskim oporze cieplnym – gres lub kamień. Drewno izoluje, co przy zagęszczonych rurach strefy brzegowej może grozić spękaniami”.
5 „Jak sterować temperaturą przy tak dużych przeszkleniach?”
„Zwykły termostat ścienny umieszczony w korytarzu lub w głębi salonu w zupełności wystarczy”.
„Sam termostat to za mało, bo strefa przy szybie wychładza się błyskawicznie. Najlepiej zastosować czujnik przypowierzchniowy (podłogowy lub na szybie), by szybciej uruchamiać obwód brzegowy”.
Czerwone flagi (Uciekaj, jeśli to usłyszysz!)
- „Ogrzewanie podłogowe wystarczy w 100% nawet przy oknie do sufitu i podłodze z deski dębowej.” (W takich sytuacjach konieczny jest konwektor kanałowy).
- „Nie trzeba liczyć strat dla samego okna, zrobimy pętle na oko, średnią z całego salonu.”
- „Projektant tylko wymyśla obwody brzegowe, a my puścimy tu po prostu jedną, wielką wężownicę na cały dom.”
Podsumowanie praktycznych zasad dla projektanta i inwestora.
- Zawsze licz straty przez okno – nie ufaj domniemaniom. Wzór w kalkulatorze powyżej jest prosty i wystarczający.
- Przyjmij szerokość strefy przyokiennej minimum 1,0 m, optymalnie 1,2–1,5 m. Dla okien od podłogi – 1,5 m.
- Rozstaw rur w tej strefie wybierz z tabeli – najczęściej 10–15 cm. Nie bój się 7,5 cm przy bardzo dużych wysokościach (powyżej 2,8 m).
- Oddzielny obwód dla każdej strefy przyokiennej dłuższej niż 4 m. Dla krótszych można połączyć, ale z zachowaniem zagęszczenia.
- Izolacja – w pasie przyokiennym zwiększ grubość i użyj XPS. Nie oszczędzaj na detalu za 200 zł, bo stracisz komfort.
- Pokrycie – w pasie przyokiennym wyłącznie płytki lub kamień. Drewno i dywan to proszenie się o kłopoty.
- Sterowanie – czujnik podłogowy w strefie przyokiennej to standard. W domach premium – czujnik szyby.
Pamiętaj, że projekt ogrzewania podłogowego do domu z dużymi przeszkleniami to nie tylko rysunek rozstawu rur. To także decyzje o izolacji, oknach, wentylacji (rekuperacja pomaga w równomiernym rozprowadzeniu ciepła). Traktuj strefę przy oknach jak specjalną krainę termiczną – rządzącą się własnymi prawami. Zastosuj opisane wyżej techniki, a nawet przy mrozie -20°C będziesz chodził boso wzdłuż panoramicznych szyb. I o to właśnie chodzi.
