Płacisz tysiące za pompę ciepła, a podłoga przy oknie i tak jest lodowata?
Zainwestowałeś w nowoczesne źródło ciepła, ale w salonie brakuje komfortu? Błąd niemal zawsze leży w geometrii rur i braku zrozumienia termodynamiki. Układ meandrowy, choć trudniejszy w obliczeniach, to jedyna tarcza obronna przed wychłodzeniem.
Czym jest instalacja ogrzewania podłogowego w układzie meandrowym?
Instalacja ogrzewania podłogowego w układzie meandrowym to niskotemperaturowy system płaszczyznowy, w którym rury grzewcze są układane równolegle względem siebie w kształt jednostronnych pętli z zakrętami o 180 stopni. Rozwiązanie to charakteryzuje się liniowym spadkiem temperatury czynnika grzewczego wzdłuż pętli, co pozwala na celowe różnicowanie wydajności cieplnej w obrębie jednego pomieszczenia.
Jako system płaszczyznowy, instalacja ta zapewnia pionowy profil temperatur zbliżony do idealnego dla organizmu człowieka, eliminując tradycyjne grzejniki konwekcyjne. Prawidłowo zaprojektowany układ meandrowy redukuje koszty eksploatacyjne budynku przy współpracy z pompami ciepła.
Jak działa meander w odniesieniu do normy EN 1264?
Ignorowanie fizyki to najkrótsza droga do popękanych płytek i lodowatych stóp. Przetestuj, jak ułożenie pętli względem okna wpływa na legalną temperaturę podłogi.
Brak balansu i ryzyko dla posadzki
Instalacja ogrzewania podłogowego w układzie meandrowym działa na zasadzie wymiany ciepła przez promieniowanie oraz konwekcję swobodną. Zgodnie z bezwzględną normą PN-EN 1264-2, maksymalna gęstość strumienia cieplnego (q) nie może przekroczyć wartości granicznych. Są one determinowane przez maksymalną temperaturę podłogi wynoszącą 29°C w strefie stałego przebywania ludzi.
Czynnik grzewczy wpływa do pętli z określoną temperaturą zasilania Tz (najczęściej 35°C–45°C), a oddając ciepło do jastrychu, schładza się liniowo aż do osiągnięcia temperatury powrotu przy rozdzielaczu. Standardowy spadek temperatury medium (ΔT = 5K do 8K) powoduje proporcjonalne obniżenie mocy cieplnej na każdym metrze bieżącym rury.
Ból inwestora polega na tym, że bez przeprowadzenia bilansu cieplnego budynku i znajomości fizyki, pierwsza część pokoju będzie nieprzyjemnie gorąca, a druga zimna. Układ ułożony bez planu wygeneruje strefy o zbyt wysokiej temperaturze na początku zasilania (powyżej 29°C). Skutkuje to efektem „gorących stóp”, a co gorsza – miejscowymi naprężeniami termicznymi prowadzącymi do pękania okładzin ceramicznych i mikropęknięć w jastrychu.

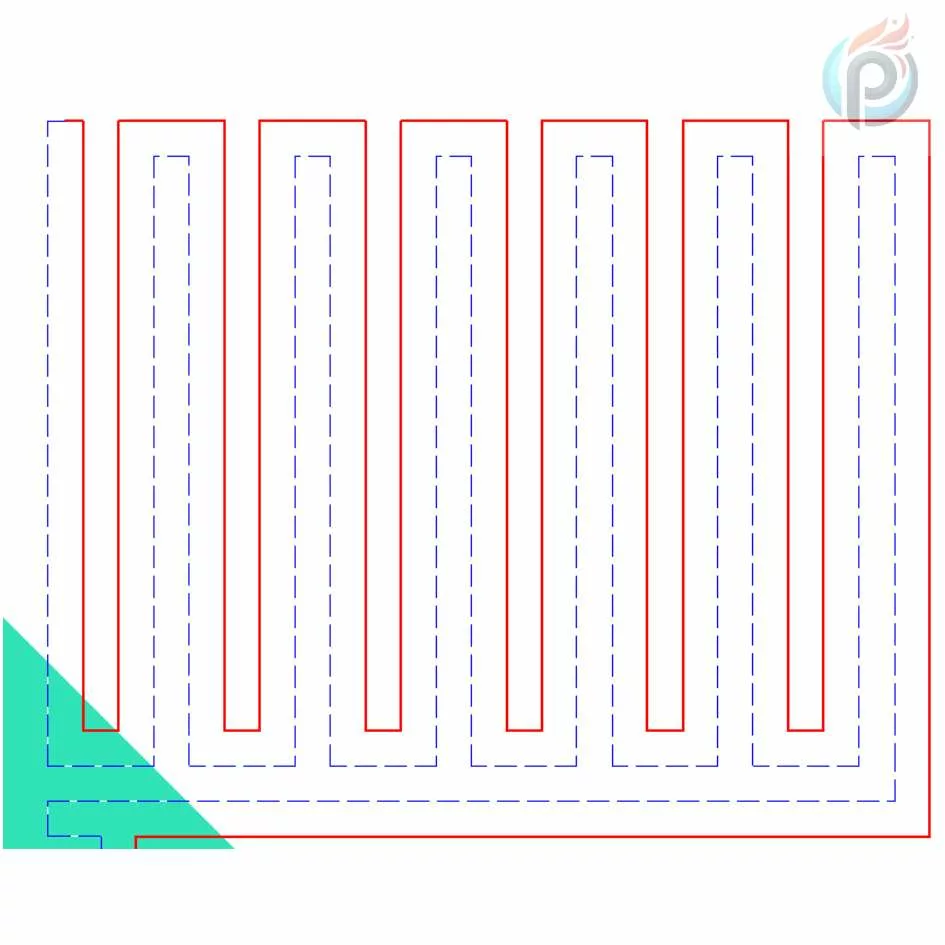

Układ meander a podwójny meander – rzetelne wyjaśnienie różnic
Wybór między klasycznym wężykiem a bezkolizyjnym meandrem podwójnym to matematyczna decyzja o tym, czy Twoja podłoga będzie miała gorące strefy brzegowe, czy perfekcyjnie zbilansowaną temperaturę.

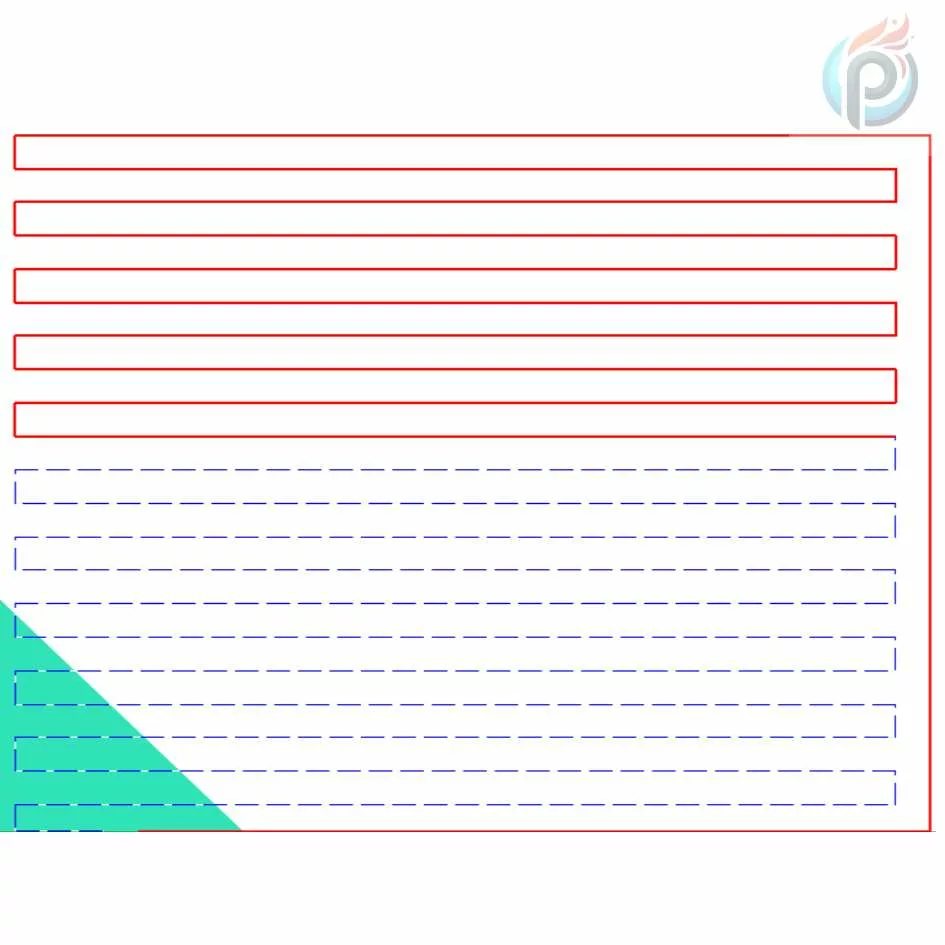

Meander Pojedynczy: Precyzyjny strumień kierunkowy
W meandrze pojedynczym rura zasilająca układana jest od jednej ściany, zygzakiem (wężykiem) pokonując całe pomieszczenie, aż do punktu powrotu. Taka trasa skutkuje twardym zjawiskiem fizycznym zwanym spadkiem temperatury czynnika (ΔT). Woda na początku pętli ma najwyższy parametr energetyczny, a systematycznie pokrywając metry kwadratowe jastrychu, mocno się wychładza.
Kiedy stosować? Ten klasyczny układ celowo wykorzystuje się tam, gdzie inżynier projektuje zróżnicowany profil temperatury podłogi. Sprawdza się znakomicie jako tarcza termiczna pod olbrzymimi oknami tarasowymi. W ten sposób najgorętsza woda uderza w strefy największych strat ciepła, a przyjemnie schłodzony powrót trafia na środek salonu, nie przegrzewając domowników.
Układ meandrowy na stropach drewnianych: Bezpieczne rozwiązanie bez wylewki
Wielu inwestorów remontujących stare domy lub budujących w technologii szkieletowej porzuca marzenia o podłogówce w obawie przed zarwaniem stropu. Tymczasem układ meandrowy to klucz do zastosowania ultra-lekkich systemów suchych.
Idealna synergia meandru z lekką konstrukcją
Zastosowanie tradycyjnej wylewki betonowej to dodatkowe obciążenie rzędu 120-150 kg na każdy metr kwadratowy podłogi. W przypadku starych budynków z bali lub nowoczesnych legarów to wyrok dla statyki. Dlatego ogrzewanie podłogowe na drewnianym stropie wymaga całkowitego wyeliminowania masywnego betonu.
Tutaj z pomocą przychodzi system lekki suchy. Opiera się on na gotowych płytach systemowych (najczęściej z twardego styropianu EPS/XPS lub włókna drzewnego), które posiadają fabrycznie wyfrezowane rowki. Co kluczowe – te rowki niemal zawsze wymuszają prowadzenie rur właśnie w formie klasycznego meandru.
W rynienki wciska się rurę grzewczą wraz z profilami aluminiowymi (tzw. lamelami), które pełnią rolę radiatorów błyskawicznie rozprowadzających ciepło po posadzce. Taka instalacja wodnej podłogówki bez wylewki redukuje obciążenie do zaledwie 15-20 kg/m², co czyni z meandru rozwiązanie bezkonkurencyjne w domach szkieletowych oraz przy renowacji zabytkowych kamienic z drewnianymi stropami.
Układ meandrowy w starym budownictwie: Ratunek dla domów ze słabą izolacją
Wielu uważa, że podłogówka w nieocieplonych domach z PRL-u nie ma racji bytu. Tymczasem to właśnie celowy spadek temperatury w meandrze pozwala zbudować zaporę dla chłodu ciągnącego od starych murów.
Termiczna kurtyna dla nieocieplonych murów
Instalacja ogrzewania podłogowego w budynkach wznoszonych między rokiem 1960 a 1980 stanowi gigantyczne wyzwanie termiczne. Ze względu na brak ocieplenia ścian zewnętrznych budowanych często z pustaka żużlowego lub pełnej cegły, stary mur działa jak potężny radiator. Współczynnik przenikania ciepła (U) takich przegród może przekraczać 1,2 W/(m²·K), co oznacza gigantyczne wysysanie energii z wnętrza i zapotrzebowanie rzędu 130 – 150 W/m² powierzchni.
To właśnie tutaj układ meandrowy staje się najlepszym ratunkiem. Planując ogrzewanie w starym domu, projektant wykorzystuje rury ułożone w meander jako tarcze dla kompensacji strat ciepła przy ścianie zewnętrznej. Zasilanie (najgorętszą wodę, np. 45°C) kieruje się w zagęszczonym rozstawie co 10 cm bezpośrednio pod przemarzające przegrody. Czynnik oddaje tam najwięcej energii, blokując „ciągnięcie chłodu”, a w miarę przepływu w stronę środka pokoju bezpiecznie traci temperaturę.
Zanim zdecydujesz się na frezowanie ogrzewania podłogowego w starym budynku, powinieneś bezwzględnie przeliczyć rzeczywiste ubytki energetyczne, wykorzystując kalkulator strat ciepła. Pokaże on, z jakim wyzwaniem będzie musiała się zmierzyć posadzka.
Jaki rozstaw rur wybrać w strefie brzegowej przy oknach?
Brak strefy brzegowej przy oknach tarasowych to najprostsza droga do zaparowanych szyb, wilgoci i lodowatych stóp w salonie. Sprawdź, jak meander zatrzymuje chłód.
Potężna tarcza termiczna dla Twojego salonu
Optymalny rozstaw rur w strefie brzegowej w ogrzewaniu podłogowym przy oknach tarasowych i ścianach zewnętrznych wynosi 10 cm (z dopuszczalnym zagęszczeniem do 7,5 cm lub 5 cm w budynkach o słabej izolacji). Takie rozwiązanie pozwala na skompensowanie potężnych lokalnych strat ciepła dochodzących do 100–150 W/m², zgodnie z wytycznymi projektowymi normy PN-EN 1264. Zgodnie ze sztuką, zagęszczony pas brzegowy z meandru powinien obejmować szerokość od 0,5 m do 1,0 m od okna (zazwyczaj 4 do 6 nitek).
Okna, nawet te o rewelacyjnym współczynniku Uw = 0,6–0,8 W/(m²K), generują kilkukrotnie większe straty ciepła niż izolowane ściany. Zmniejszenie rozstawu z 20 cm do 10 cm punktowo podnosi temperaturę podłogi o 3°C–4°C, tworząc skuteczną kurtynę termiczną. Ponieważ norma pozwala w tej strefie na osiągnięcie posadzce aż 35°C (względem 29°C na środku pokoju), możemy wygenerować moc bez ryzyka przegrzania części bytowej salonu.
Konsekwencje błędów w strefie brzegowej:
Porównanie parametrów technicznych: Układ meandrowy vs Ślimakowy vs Elektryczny
Klasyczne tabele na telefonach bywają nieczytelne. Poniższe interaktywne zestawienie ułatwi Ci dobór optymalnego rozwiązania na etapie koncepcji instalacyjnej. Wybierz technologię, aby sprawdzić jej profil.
Układ Meandrowy (Wodny)
Kalkulator projektowy: Jak obliczyć przepływ i straty ciśnienia w układzie meandrowym?
Projektowanie pętli meandrowej wymaga dokładnego obliczenia przepływu masowego czynnika oraz całkowitych strat ciśnienia w celu prawidłowego doboru nastaw na rotametrach. Prześledź algorytm inżynierski krok po kroku.
Symulator Pętli: Wybierz zapotrzebowanie pokoju
Zapotrzebowanie na moc cieplną pętli (Q_pętli)
Moc pętli wyliczamy na podstawie jednostkowego zapotrzebowania na ciepło z audytu OZC, powiększonego o straty do gruntu.
Wynik obliczeń: 1200 W (1,2 kW)
Przepływ masowy czynnika (V)
Przepływ objętościowy wody w pętli, niezbędny do nastawy na rotametrze rozdzielacza.
• c_w (ciepło właściwe) = 4186 J/(kg·K)
• ρ (gęstość wody) = 992 kg/m³
• ΔT (spadek temp.) = 5 K
Wynik obliczeń: 3.46 l/min (0,208 m³/h)
Liniowe straty ciśnienia (Δp_l)
Straty ciśnienia na skutek tarcia w rurze PEX 16×2,0 mm na podstawie wyliczonego przepływu i szacunkowej długości pętli.
Wynik obliczeń: 13.30 kPa (13300 Pa)
Opory miejscowe na zakrętach 180° (Δp_m)
Układ meandrowy generuje wysokie opory miejscowe ze względu na dużą liczbę ostrych zwrotów rury o 180 stopni.
Wynik obliczeń: 3.48 kPa (3482 Pa)
Całkowita strata ciśnienia (Δp_tot)
Finalna wartość, którą musi pokonać pompa obiegowa, aby zapewnić ciepło w układzie.
Wynik ostateczny: 16.78 kPa
Wartość ta mieści się w bezpiecznym limicie wynoszącym 20 kPa.
Wpływ układu meandrowego na projekt techniczny
Zastosowanie meandru ma diametralny wpływ na projekt HVAC, wymuszając ścisłą korelację pomiędzy audytem OZC a hydrauliczną strukturą rozdzielacza. Sprawdź, co ulegnie zmianie w instalacji.
Korelacja z krzywą grzewczą pompy ciepła
Układ meandrowy generuje wyższe straty miejscowe na każdym zwrocie rury o 180 stopni. Ten fizyczny fakt ma bezpośredni wpływ na dobór pompy ciepła do ogrzewania podłogowego. Jeśli profesjonalny projekt na bazie audytu OZC zakłada niskotemperaturowe ogrzewanie płaszczyznowe z parametrem zasilania zredukowanym do poziomu Tz = 35°C, rozstaw rur w meandrze musi być co do centymetra skalkulowany pod kątem lokalnych strat ciepła.
Błąd w tym obszarze (np. zbyt rzadki rozstaw rur w strefie brzegowej) zmusza użytkownika do podnoszenia zadanej temperatury wody na krzywej grzewczej pompy ciepła. Każdy stopień zasilania w górę to drastyczny spadek sezonowego wskaźnika efektywności (SCOP), co z biegiem lat generuje tysiące złotych niepotrzebnych kosztów na rachunkach za prąd.
Nie ryzykuj wysokich rachunków za ogrzewanie
Brak projektu OZC przy meandrze to gwarancja przewymiarowanej pompy i nierównego grzania. Skonsultuj swój budynek z inżynierem i zyskaj pełną kontrolę nad instalacją.
ZAMÓW PROJEKT INSTALACJI OGRZEWANIA PODŁOGOWEGO Z POMPĄ CIEPŁANajczęstsze błędy wykonawcze przy instalacji meandrowej
Jastrych betonowy zaleje wszystko. Odkryj, jakie bomby zegarowe zostawiają wykonawcy bez projektów i jak zniszczą one Twój komfort i portfel.
Przewężenie i ryzyko pęknięcia
Wykonawcy, próbując wymusić mały rozstaw rur (np. 10 cm) w meandrze pojedynczym, zginają rurę bez użycia narzędzi profilujących. Konsekwencją jest drastyczne przewężenie przekroju, gwałtowny wzrost oporów hydraulicznych, a w skrajnych przypadkach pęknięcie warstwy aluminium w rurze PEX. To po kilku latach skutkuje wyciekiem wody pod jastrych.
Dowiedz się więcej: Jak unikać najczęstszych błędów montażu podłogówki?
Ogrzewanie podłogowe na drewnianym stropie
Lokalizacja: Tarnowskie Góry, woj. śląskie | Budynek: Dom z lat 70., 110 m² poddasza | Inwestor: Pan Tomasz
Problem: Ciężar, który niszczy drewno
Pan Tomasz rozpoczął remont piętra w klasycznym, śląskim domu z lat 70. zwącym się potocznie „kostką”. Podłogę na poddaszu wspierał stary strop z legarów drewnianych. Inwestor marzył o pozbyciu się grzejników, ale napotkał twardą barierę architektoniczną.
Ogrzewanie podłogowe w remontowanym budynku realizowane w tradycyjnym systemie „mokrym” wymaga zalania rur około 6-centymetrową warstwą wylewki jastrychowej. Taki beton to dodatkowe obciążenie na poziomie 120 – 150 kg na każdy metr kwadratowy. Położenie takiej masy na 50-letnie drewniane belki groziło drastycznym ugięciem stropu, spękaniem płyt gipsowo-kartonowych na parterze, a w skrajnym przypadku katastrofą budowlaną.
Zdaniem eksperta: Robert Kucharski o układach meandrowych
CEO Projekt-Ogrzewania.pl. Posiada na swoim koncie ponad 1000 zrealizowanych projektów instalacji płaszczyznowych. Walczy z patologiami w branży instalacyjnej, promując twarde obliczenia inżynierskie zamiast wykonawstwa „na oko”.
Intuicja instalatora nie zastąpi kalkulatora
Jako inżynier widziałem setki instalacji robionych „na wyczucie”. Prawda jest brutalna: projekt ogrzewania podłogowego z głowy vs z obliczeniami to różnica między komfortem a finansową katastrofą. Meander nie wybacza błędów w długości pętli. Jeśli instalator układając rury nie uwzględni precyzyjnych strat ciśnienia, zapłacisz za przewymiarowaną pompę ciepła, a i tak część pokoju będzie zimna.
Nigdy nie oszczędzaj na audycie OZC, bo ta rzekoma „oszczędność” odbije się czkawką już podczas pierwszego sezonu grzewczego. Twarde dane projektowe to jedyna polisa ubezpieczeniowa, jaką posiadasz przed zalaniem posadzki betonem.
FAQ – Najczęściej zadawane pytania dotyczące układu meandrowego
Konkretne odpowiedzi na pytania, które decydują o komforcie i kosztach eksploatacji Twojego domu.
Materiały dla Inwestora i Wykonawcy
Zabrałeś z tego artykułu mnóstwo wiedzy. Pobierz teraz techniczną infografikę, wydrukuj ją i zabierz na budowę, aby kontrolować poprawność wykonywanych prac instalacyjnych.
Techniczne podsumowanie na 1 stronie
Zestawienie parametrów brzegowych, twardych danych dotyczących długości pętli, rozstawów oraz krytycznych błędów. Plik PDF został zoptymalizowany do bezstratnego wydruku w formacie A4.
Podsumowanie: Fundament podłogówki na dekady
Inżynieria nie znosi kompromisów. Wybierz jeden z filarów bezpieczeństwa instalacji meandrowej poniżej, aby sprawdzić, co decyduje o sukcesie lub finansowej katastrofie Twojej budowy.
Żelazna zasada hydrauliki
Przekroczenie bariery 100 metrów dla rury 16×2.0 mm to wyrok dla pompy obiegowej. Wzrost oporów tarcia zablokuje przepływ masowy czynnika.
Meander: Precyzja, nie schemat
Instalacja ogrzewania podłogowego w układzie meandrowym to wysoce efektywne, inżynierskie rozwiązanie grzewcze, o ile zostanie wdrożone na podstawie precyzyjnych obliczeń hydraulicznych, a nie ogólnych schematów wykonawczych. Zdolność meandru do naturalnego koncentrowania mocy cieplnej w strefach brzegowych czyni go niezastąpionym komponentem nowoczesnego budownictwa energooszczędnego z dużymi przeszkleniami.
Warunkiem bezwzględnym bezawaryjnej pracy przez kilkadziesiąt lat jest rygorystyczne przestrzeganie limitów długości pętli (maksymalnie 100 m dla rury PEX/PERT 16 mm), prawidłowe zrównoważenie przepływów masowych na rotametrach oraz bezkompromisowe wykonanie ciśnieniowej próby szczelności przed etapem betonowania wylewki.
Każda próba chodzenia na skróty w tym obszarze, omijanie projektów i testów ciśnieniowych, generuje gigantyczne koszty naprawcze na etapie wykończeniowym budynku (kucie gotowych płytek i jastrychu).
Przestań tracić pieniądze na błędy wykonawców
Kucie jastrychu kosztuje dziesiątki tysięcy złotych. Dobry projekt i potężna wiedza inżynierska uchronią Cię przed najgorszym koszmarem inwestora.
