Maksymalna długość pętli wynika z przepływu, średnicy wewnętrznej, właściwości medium, oporów armatury i dostępnego budżetu ciśnienia. Sprawdź konkretny obwód zamiast dobierać go z jednej tabeli.

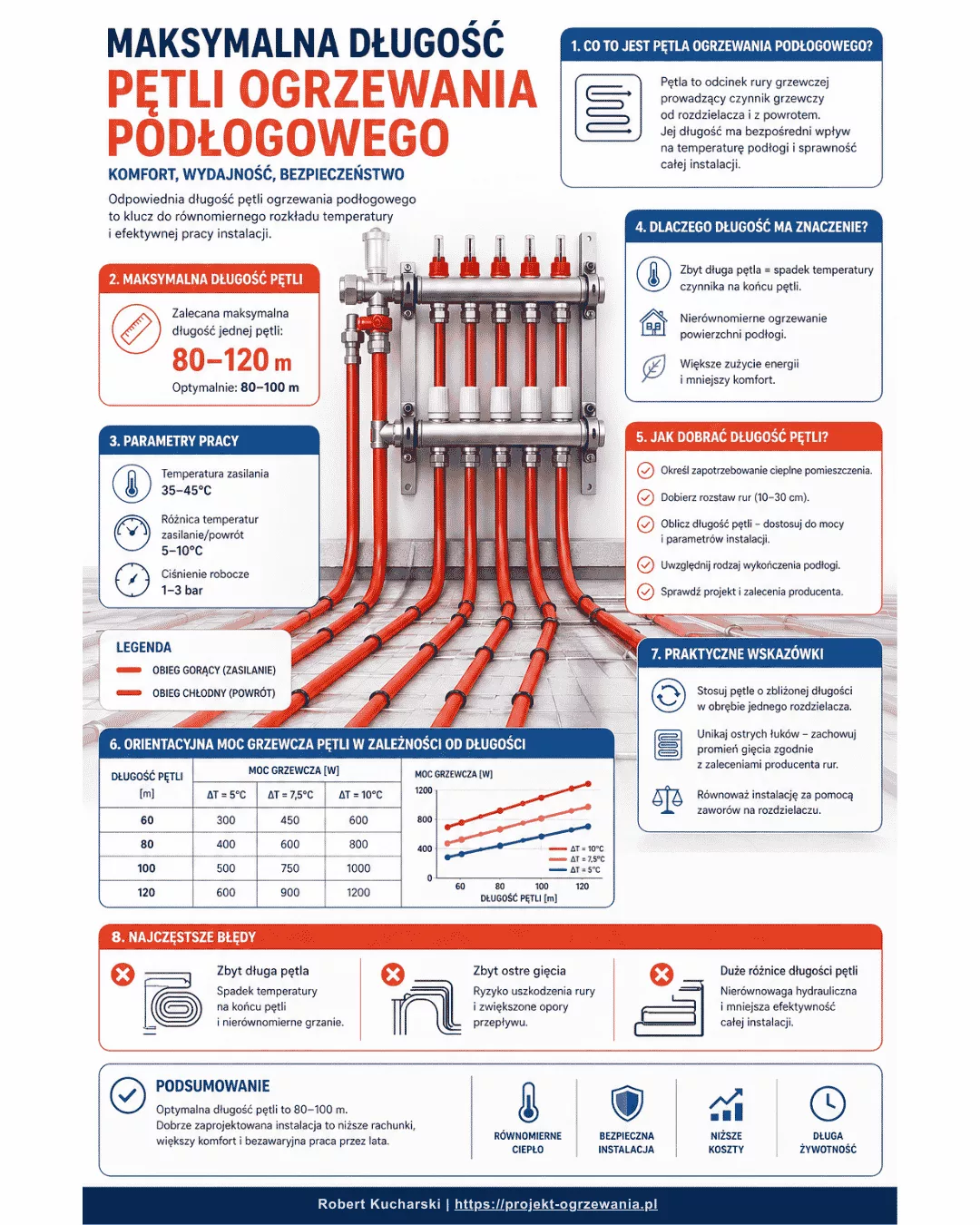

Jaka jest maksymalna długość pętli ogrzewania podłogowego?
Nie istnieje jedna długość właściwa dla każdego obwodu. Dla popularnej rury 16 × 2 mm zakres około 80–100 m jest rozsądnym punktem wstępnej kontroli, ale poprawność pętli trzeba potwierdzić przy projektowym przepływie oraz rzeczywistym budżecie ciśnienia.
Najważniejsza zasada
Maksymalna długość jest wynikiem obliczenia, a nie daną wejściową. Najpierw ustala się moc pętli i przepływ, następnie średnicę wewnętrzną, stratę ciśnienia oraz opory elementów wspólnych. Dopiero później ocenia się, czy pompa zapewni wymagany przepływ.
80–100 m dla 16 × 2
Traktuj ten zakres jako praktyczny alarm kontrolny. Nie oznacza on, że 99 m zawsze działa, a 101 m zawsze przestaje działać.
Cały obwód od belki do belki
Wlicza się rurę w polu grzewczym, zasilający dobieg do pomieszczenia oraz powrót do rozdzielacza.
Wynika z mocy i ΔT
Ta sama rura przy 0,8 l/min stawia zdecydowanie mniejszy opór niż przy 2,5 l/min.
Dotyczy całej drogi krytycznej
Do pętli dochodzą opory rozdzielacza, zaworów, magistrali, filtrów i pozostałych elementów obiegu.
Jeżeli chcesz najpierw wyznaczyć ilość rury z powierzchni, rozstawu oraz dobiegów, skorzystaj z osobnego poradnika ile metrów podłogówki można zaplanować na jednej pętli. Ten artykuł odpowiada na inne pytanie: czy wskazana długość jest hydraulicznie możliwa przy konkretnym przepływie.
Dlaczego 100 m nie jest uniwersalną granicą pętli?
Opór nie wykonuje skoku pomiędzy 100 a 101 metrem. Rośnie wraz z długością, ale jego wartość zależy jednocześnie od przepływu, średnicy wewnętrznej, lepkości medium i oporów miejscowych.
100 m przy małym przepływie
Obwód obsługujący niewielką moc może wymagać małego przepływu. Jego strata ciśnienia może mieścić się w przyjętym budżecie mimo długości wynoszącej 100 m.
80 m przy dużym przepływie
Krótsza pętla o dużej mocy i wysokim przepływie może stawiać większy opór niż dłuższy obwód pracujący przy spokojniejszych warunkach.
Ta sama średnica zewnętrzna
Rury 16 × 2 i 16 × 2,2 mm nie mają tej samej średnicy wewnętrznej. Nie wolno przypisywać im identycznej charakterystyki hydraulicznej.
Co wynika z norm?
Dokumenty z serii ISO 11855 i EN 1264 dotyczą określania wydajności, projektowania oraz wymiarowania wodnych systemów powierzchniowych. Nie będziemy przypisywać im uniwersalnej tabeli „16 mm = 100 m”, ponieważ jedna liczba nie zastępuje obliczenia konkretnego obwodu.
W praktyce projektowej długość kontrolna nadal jest przydatna. Pozwala szybko zauważyć obwód wymagający dokładniejszego sprawdzenia, ale nie może być jedynym kryterium akceptacji.
Co wlicza się do całkowitej długości pętli?
Pętla zaczyna się na belce zasilającej rozdzielacza i kończy na belce powrotnej. Rura biegnąca przez korytarz nie znika z hydrauliki tylko dlatego, że nie ogrzewa docelowego pomieszczenia.
Rozstaw nie wyznacza sam hydrauliki
Gęstszy rozstaw zwiększa ilość rury w polu i zwykle wymaga większej liczby obwodów. Najpierw trzeba jednak sprawdzić, czy wybrany rozstaw zapewni wymaganą moc cieplną. Zobacz porównanie rozstawu rur 10 i 15 cm.
Długie dobiegi zmieniają podział pętli
Położenie rozdzielacza nie musi być geometrycznie centralne za wszelką cenę, ale powinno zostać ocenione razem z przebiegiem rur, długościami obwodów, strefami tranzytowymi i możliwością regulacji.
Jak przepływ i średnica wyznaczają opór pętli?
Nie zaczynamy od wyboru maksymalnej liczby metrów. Zaczynamy od mocy, którą obwód ma przekazać, oraz od projektowej różnicy temperatury wody.
Budżet 20 kPa nie jest uniwersalną normą
Może być przyjętym celem projektowym dla pętli, ale analizator pozostawia tę wartość edytowalną. Ostateczna ocena wymaga charakterystyki pompy i uwzględnienia wszystkich elementów wspólnych instalacji.
Analizator hydraulicznej długości pętli
Wpisz dane jednego kompletnego obwodu. Narzędzie obliczy przepływ, prędkość, spadek ciśnienia i długość odpowiadającą wprowadzonemu budżetowi. Wynik nie jest normowym limitem — dotyczy wyłącznie podanych założeń.
Dane do analizy
Jeżeli znasz przepływ z projektu, wybierz tryb „Znany przepływ”. W przeciwnym razie analizator obliczy go z mocy pętli i ΔT.
Wynik dla wprowadzonych danych
Wartości dotyczą wody i gładkiej rury tworzywowej o referencyjnej chropowatości. Dla mieszaniny z glikolem należy użyć właściwości konkretnego medium.
Wynik pojawi się po przeliczeniu danych.
Spadek ciśnienia a długość pętli
Krzywe porównują popularne średnice przy tym samym przepływie. Pozioma linia pokazuje wpisany budżet, a punkt — analizowaną długość i wybraną rurę.
Wykres nie pokazuje charakterystyki pompy ani oporów wspólnej magistrali. Te elementy trzeba dodać podczas oceny najbardziej wymagającej drogi przepływu.
Te same warunki, różne średnice
Porównanie zachowuje identyczny przepływ, długość, temperaturę wody, opory dodatkowe i budżet ciśnienia. Dzięki temu widać wpływ samej średnicy wewnętrznej.
| Rura | Średnica wewnętrzna | Prędkość | Gradient | Strata całkowita | Długość z budżetu |
|---|
Zakres modelu: wynik jest wstępną analizą referencyjną jednego obwodu. Nie sprawdza mocy powierzchni grzewczej, temperatury posadzki, charakterystyki pompy, oporów magistrali, filtrów, źródła ciepła ani zachowania zaworów przy częściowo zamkniętych pętlach. Nie zastępuje projektu i dokumentacji konkretnego systemu.
Jak pracują równoległe pętle i droga krytyczna?
Pętle podłączone do wspólnego rozdzielacza są gałęziami równoległymi. Nie dodajemy do siebie ich strat ciśnienia. Sumujemy natomiast przepływy obwodów pracujących jednocześnie.
Każda pętla ma tę samą różnicę pomiędzy belkami
Przepływ w gałęzi wynika z jej oporu i położenia zaworu. Nie opisujemy tego jako „uciekania całego ciśnienia” do krótkiej pętli.
Pompa obsługuje sumę aktywnych obwodów
Jeżeli dziesięć pętli wymaga po 1,5 l/min, przepływ rozdzielacza wynosi łącznie około 15 l/min.
Liczy się najbardziej wymagająca droga
Do krytycznej pętli dodaje się opory wspólnej magistrali, źródła, filtrów, zaworów i rozdzielacza.
Dobór całego urządzenia możesz prześledzić w osobnym kalkulatorze pompy obiegowej do ogrzewania podłogowego. Nie należy dobierać pompy wyłącznie do liczby sekcji rozdzielacza ani zwiększać jej biegu bez sprawdzenia punktu pracy.
Rura 16 × 2, 16 × 2,2, 17 × 2 i 20 × 2 — co się zmienia?
Porównanie rur musi opierać się na rzeczywistej średnicy wewnętrznej oraz danych konkretnego wyrobu. Oznaczenie handlowe nie jest kompletną charakterystyką hydrauliczną.
| Wymiar nominalny | Średnica wewnętrzna z geometrii | Znaczenie hydrauliczne | Wniosek projektowy |
|---|---|---|---|
| 16 × 2,0 mm | około 12,0 mm | Popularny punkt odniesienia dla pętli podłogowych. | Zakres 80–100 m może być kontrolą wstępną, ale wymaga obliczenia przepływu i oporów. |
| 16 × 2,2 mm | około 11,6 mm | Mniejsze światło zwiększa prędkość i opór przy tym samym przepływie. | Nie wolno kopiować wyniku obliczonego dla rury 16 × 2,0 mm. |
| 17 × 2,0 mm | około 13,0 mm | Większe światło może zmniejszyć spadek ciśnienia. | Nie oznacza automatycznego pozwolenia na konkretną długość bez pozostałych danych. |
| 20 × 2,0 mm | około 16,0 mm | Znacznie mniejszy opór przy tym samym przepływie. | Trzeba równocześnie uwzględnić system podłogi, promień gięcia, wysokość konstrukcji i sposób wykonania. |
Wymiary geometryczne nie zastępują dokumentacji
Rzeczywista średnica, tolerancje, dopuszczalne promienie gięcia, temperatura i ciśnienie pracy muszą pochodzić z dokumentacji zastosowanej rury. W artykule nie linkujemy do producentów ani sklepów.
Czy pętle na jednym rozdzielaczu muszą mieć podobną długość?
Podobne długości mogą ułatwić regulację, ale nie istnieje uniwersalna zasada, że różnica musi zawsze mieścić się w 10, 15 albo 20%. Każdy obwód powinien otrzymać przepływ wynikający z przypisanej mu mocy i ΔT.
Projektuj pętle możliwe do wyregulowania
Trzeba sprawdzić wymagany przepływ, opór gałęzi, zakres rotametru lub zaworu oraz dostępne ciśnienie. Krótszą pętlę można zdławić do wartości projektowej, jeżeli armatura pozwala na stabilną regulację.
Nie dodawaj rury tylko dla równej liczby metrów
Niepotrzebne prowadzenie przewodu zwiększa materiał, pojemność i opór. Celem nie są identyczne długości, lecz poprawne przepływy i równomierna praca instalacji.
Do regulacji służą przepływomierze i zawory. Zobacz, jak prawidłowo odczytać i ustawić rotametr na rozdzielaczu.
Kiedy pomieszczenie trzeba podzielić na dwie lub więcej pętli?
O liczbie obwodów nie decyduje wyłącznie metraż. Podział powinien jednocześnie spełnić wymagania cieplne, geometryczne i hydrauliczne.
Za duża ilość rury
Powierzchnia czynna i rozstaw prowadzą do długości, która przy wymaganym przepływie przekracza przyjęty budżet ciśnienia.
Za duża moc jednej pętli
Duża moc przy niewielkim ΔT wymaga przepływu powodującego wysoką prędkość albo stratę ciśnienia.
Geometria i dylatacje
Układ pomieszczenia, strefy bez rur, przejścia przez drzwi i pola jastrychu mogą wymagać osobnych obwodów niezależnie od samej hydrauliki.
Dla dużej otwartej strefy warto przejść do praktycznego poradnika ile pętli podłogówki zaplanować w salonie. Liczbę obwodów należy ustalić przed wykonaniem jastrychu, gdy można jeszcze bezpiecznie zmienić przebieg instalacji.
Czy istniejąca pętla 120 albo 140 m może działać?
Sama długość nie pozwala wydać wiarygodnego wyroku. Długi obwód może mieć problem z osiągnięciem projektowego przepływu, ale diagnoza powinna zacząć się od danych, a nie od automatycznej wymiany pompy.
Ustal rzeczywistą długość i średnicę wewnętrzną
Sprawdź dokumentację powykonawczą, oznaczenie rury i przebieg dobiegów. Bez tych informacji obliczenie będzie tylko zgadywaniem.
Sprawdź wymagany oraz rzeczywisty przepływ
Odczytaj rotametr przy otwartej pętli, stabilnej pracy pompy i odpowietrzonej instalacji. Porównaj odczyt z wartością projektową.
Zmierz temperaturę zasilania i powrotu
ΔT pomaga ocenić, czy obwód przenosi zakładaną moc. Nie przypisuj długiej pętli z góry różnicy 10 K.
Sprawdź zawory, siłownik, filtr i zapowietrzenie
Brak przepływu może wynikać z zamknięcia, zanieczyszczenia, powietrza albo nieprawidłowej nastawy, a nie wyłącznie z długości rury.
Porównaj punkt pracy pompy z drogą krytyczną
Nie zwiększaj biegu w ciemno. Oceń wymagany przepływ całkowity, wysokość podnoszenia oraz zachowanie pozostałych obwodów.
Mocniejsza pompa nie jest automatycznym „ratunkiem”
Może zwiększyć dostępne ciśnienie, ale również zmienić przepływy wszystkich gałęzi, zwiększyć hałas i pobór energii. Jeżeli problemem jest zbyt mała powierzchnia grzewcza albo błędny rozstaw, sama pompa tego nie naprawi. Więcej objawów znajdziesz w opracowaniu o za długiej pętli podłogówki.
Najczęstsze błędy przy ustalaniu maksymalnej długości pętli
„Norma pozwala na 100 m”
Jedna długość nie zastępuje wyznaczenia przepływu, oporów i dostępnego ciśnienia.
Pomijanie dobiegów
Odcinki od rozdzielacza do pola i z powrotem należą do tej samej drogi przepływu.
Dobór z samej średnicy zewnętrznej
O hydraulice decyduje między innymi rzeczywista średnica wewnętrzna.
Przypisywanie stałego ΔT do długości
Różnica temperatur wynika z mocy oddawanej przez obwód i rzeczywistego przepływu.
Sumowanie strat równoległych pętli
Sumuje się przepływy gałęzi, natomiast ciśnienie sprawdza się na najbardziej wymagającej drodze.
Jednakowy przepływ na wszystkich rotametrach
Każda pętla może mieć inną moc i inną wartość projektową.
Większa pompa bez obliczeń
Zmiana urządzenia może zamaskować część problemów i rozregulować pozostałe obwody.
Wyrównywanie długości zbędną rurą
Nie projektujemy dodatkowych metrów wyłącznie po to, aby wszystkie obwody wyglądały podobnie w tabeli.
Checklista weryfikacji długości pętli
Poniższa kolejność ogranicza ryzyko, że długość zostanie wybrana z przyzwyczajenia zamiast z obliczeń.
Oblicz stratę ciepła pomieszczenia
Bez wymaganej mocy nie da się uczciwie wyznaczyć przepływu ani sprawdzić, czy powierzchnia podłogi wystarczy.
Wyznacz powierzchnię czynną i rozstaw rur
Odejmij trwałą zabudowę oraz pola wyłączone z ogrzewania. Rozstaw sprawdź cieplnie.
Rozrysuj rzeczywisty przebieg wraz z dobiegami
Uwzględnij przejścia przez drzwi, dylatacje, strefy brzegowe i drogę powrotną do rozdzielacza.
Przypisz moc i ΔT do każdego obwodu
Na tej podstawie oblicz wymagany przepływ, zamiast ustawiać wszystkim pętlom jedną wartość.
Policz opór rury oraz elementów miejscowych
Użyj średnicy wewnętrznej, właściwości medium, rzeczywistej długości i danych armatury.
Sprawdź drogę krytyczną i pompę
Dodaj opory elementów wspólnych i porównaj wymagany punkt Q/H z charakterystyką urządzenia.
Przygotuj tabelę przepływów i nastaw
Każda pętla powinna mieć numer, pomieszczenie, długość, moc, przepływ i wartość do ustawienia na rozdzielaczu.
Zweryfikuj układ przed jastrychem
Po próbie szczelności porównaj wykonanie z projektem i nanieś zmiany do dokumentacji powykonawczej.
FAQ — maksymalna długość pętli podłogówki
Ile maksymalnie metrów może mieć pętla z rury 16 × 2 mm?
Zakres około 80–100 m jest często stosowany jako praktyczny punkt kontroli, ale nie jest uniwersalnym limitem. Poprawność pętli zależy od wymaganego przepływu, średnicy wewnętrznej, temperatury i rodzaju medium, oporów armatury oraz dostępnego ciśnienia.
Czy pętla 120 m z rury 16 mm będzie grzać?
Może działać, ale sama długość nie wystarcza do oceny. Trzeba obliczyć wymagany przepływ, prędkość, spadek ciśnienia i sprawdzić całą drogę krytyczną wraz z pompą. Przy dużym przepływie taki obwód może być trudny do prawidłowej regulacji.
Co zrobić, jeśli wykonano już pętlę 140 m?
Najpierw należy ustalić rzeczywisty przepływ, temperaturę zasilania i powrotu, opór obwodu, ustawienie zaworów, odpowietrzenie oraz punkt pracy pompy. Większa pompa nie jest automatycznie właściwym rozwiązaniem. Sposób naprawy zależy od przyczyny i etapu wykonania podłogi.
Czy dobiegi wliczają się do długości pętli?
Tak. Do całkowitej długości wlicza się odcinek od belki zasilającej do pola grzewczego, rurę w polu oraz powrót do belki powrotnej. Każdy z tych odcinków powoduje stratę ciśnienia.
Czy norma PN-EN 1264 ustala 100 m dla rury 16 mm?
Nie należy przedstawiać 100 m jako uniwersalnego limitu normowego. Projektowanie wymaga uwzględnienia wydajności powierzchni, przepływu, temperatur, oporów hydraulicznych i warunków konkretnego systemu.
Czy wszystkie pętle powinny mieć jednakową długość?
Nie. Podobne długości mogą ułatwiać regulację, lecz każda pętla powinna otrzymać przepływ wynikający z jej mocy i ΔT. Możliwość regulacji zależy od oporów oraz zakresu zastosowanych zaworów i rotametrów.
Czy większa średnica pozwala zawsze ułożyć dłuższą pętlę?
Większa średnica wewnętrzna zmniejsza prędkość i zwykle ogranicza spadek ciśnienia przy tym samym przepływie. Nie wyznacza jednak samodzielnie dopuszczalnej długości. Trzeba uwzględnić cały system, konstrukcję podłogi i warunki wykonania.
Czy długa pętla zawsze ma zimny koniec?
Nie. Spadek temperatury wody zależy od mocy oddawanej przez obwód i rzeczywistego przepływu. Nadmierny opór może ograniczyć przepływ i zwiększyć ΔT, ale sama liczba metrów nie narzuca jednej temperatury końca.
Czy mocniejsza pompa rozwiąże problem za długiej pętli?
Tylko w niektórych przypadkach i po obliczeniu całego punktu pracy. Zwiększenie ciśnienia wpływa na wszystkie obwody, może zwiększyć hałas i nie naprawi niewystarczającej powierzchni grzewczej, błędnego rozstawu ani problemu z zaworem lub zapowietrzeniem.
Czy można połączyć rurę pod jastrychem, aby wydłużyć pętlę?
Pętle projektuje się jako ciągłe odcinki od rozdzielacza do rozdzielacza. Każde połączenie pod jastrychem musi być ocenione zgodnie z wymaganiami zastosowanego systemu i dokumentacją techniczną. Wydłużanie obwodu złączką nie rozwiązuje problemu hydraulicznego.
Źródła i zakres techniczny opracowania
Linki zewnętrzne prowadzą wyłącznie do oficjalnych organizacji normalizacyjnych. Artykuł nie odsyła do producentów, sklepów ani konkurencyjnych serwisów.
Projektowanie i wymiarowanie wbudowanych systemów ogrzewania oraz chłodzenia płaszczyznowego.
Oficjalna karta standardu ISO 11855-3:2021Wyznaczanie projektowej wydajności grzewczej i chłodniczej systemów płaszczyznowych.
Oficjalna karta standardu ISO 11855-2:2021Wymiarowanie wodnych systemów ogrzewania i chłodzenia wbudowanych w powierzchnie przegród.
Oficjalna karta BS EN 1264-3:2021Zakres odpowiedzialności
Analizator jest modelem edukacyjnym. W projekcie wykonawczym należy użyć danych konkretnej rury, rozdzielacza, zaworów, medium i pompy oraz sprawdzić wymagania systemu, warunki budynku i rzeczywisty przebieg instalacji.
Projekt obejmuje straty ciepła, powierzchnie czynne, rozstawy rur, długości obwodów, przepływy, spadki ciśnienia, dobór rozdzielaczy i nastawy. Instalator otrzymuje konkretne wartości zamiast jednej ogólnej zasady „maksymalnie 100 m”.
