Pompa obiegowa w instalacji ogrzewania podłogowego – Kompleksowy przewodnik
Szybka Odpowiedź
Pompa obiegowa w instalacji ogrzewania podłogowego to niewielkie urządzenie węzłowe (bezdławnicowe), montowane zazwyczaj przy rozdzielaczu. Jej kluczowym zadaniem jest wymuszenie ciągłego przepływu wody poprzez pokonanie wysokich oporów hydraulicznych wężownicy (rzadziej 16×2 mm). Prawidłowo dobrany model elektroniczny (EC) pracujący w trybie stałociśnieniowym (CP) zużywa zaledwie od 5 do 22 W energii elektrycznej.
Inżynierski dobór
Elektronika i Tryby
Błędy w montażu
Jak poprawnie obliczyć przepływ i wysokość podnoszenia?
Odrzucamy instalatorskie mity o dobieraniu pompy „na oko” lub „na metry kwadratowe”. Wodne ogrzewanie podłogowe charakteryzuje się bardzo dużą pojemnością wodną (zładem) oraz wysokimi oporami wewnętrznymi. Rola pompy polega na pokonaniu tych oporów.
W tej sekcji poznasz dokładne wzory inżynierskie bazujące na normie PN-EN 1264, które pozwolą Ci wyliczyć wymagany przepływ masowy (Q) i wysokość podnoszenia (H) dla Twojej pętli krytycznej.
Zasady działania i tryby pracy pompy EC
Nawet najlepsza pompa obiegowa w instalacji ogrzewania podłogowego ulegnie przyspieszonemu zużyciu, jeśli zostanie źle skonfigurowana. Elektronika nowoczesnych modeli EC wybacza znacznie mniej niż stare pompy AC.
Wyjaśniamy, dlaczego tryb proporcjonalny (PP) to błąd w sztuce w płaszczyznowym ogrzewaniu. Dowiesz się, jak tryb stałociśnieniowy (CP) optymalizuje pracę układu i dlaczego funkcja AUTOADAPT może być pułapką, jeśli nie rozumiesz krzywych charakterystyki.
Katalog krytycznych błędów instalacyjnych
Przenosimy się z kotłowni na plac budowy. Dowiesz się, gdzie dokładnie powinna być zamontowana pompa (za lub przed zaworem mieszającym (3D/4D)) i jakie są techniczne konsekwencje nieprzestrzegania instrukcji.
Opisujemy katastrofalne skutki pracy wirnika w osi pionowej (co niszczy ceramiczne poduszki wodne łożysk) oraz zagrożenia wynikające z braku separatora magnetycznego (siatka min. 500 µm) przy silnikach z magnesem neodymowym.
Jak działa pompa obiegowa i gdzie powinna być zamontowana?
Pompa obiegowa w instalacji ogrzewania podłogowego działa na zasadzie wymuszenia przepływu hydraulicznego w zamkniętym układzie, a miejscem jej montażu – zgodnie z dobrą praktyką inżynierską i normą PN-EN 1264-4 – powinien być układ mieszająco-pompowy.
Pojemność i opory hydrauliczne
Wodne ogrzewanie podłogowe charakteryzuje się bardzo dużą pojemnością wodną (zładem) oraz wysokimi oporami wewnętrznymi. Rola pompy polega na przetłoczeniu masy wody przez pętle o małym przekroju (np. rura 16×2 mm posiada prześwit zaledwie 12 mm).
Montaż pompy za zaworem mieszającym pozwala na obniżenie temperatury zasilającego czynnika grzewczego z parametrów wysokich (np. 55°C) do bezpiecznych dla jastrychu, czyli 30–45°C.
Orientacja wału wirnika
Zgodnie z wymogami producentów i fizyką działania pomp bezdławnicowych, urządzenie musi pracować wyłącznie w osi poziomej wału wirnika. Woda instalacyjna pełni w tym układzie funkcję smarującą i chłodzącą dla precyzyjnych elementów ruchomych.
Konsekwencje błędu
Brak zachowania poziomej orientacji wału skutkuje pracą w warunkach suchego startu i zapowietrzeniem komory. Niszczy to ceramiczne poduszki wodne łożysk w czasie krótszym niż 1 sezon grzewczy.
Zabezpieczenie magnetyczne
Nowoczesne pompy cyrkulacyjne (silniki EC) posiadają w wirniku niezwykle silne magnesy neodymowe. Zjawisko to sprawia, że pompa naturalnie przyciąga z instalacji wszelkie metaliczne zanieczyszczenia i rdzę.
Konsekwencje błędu
Montaż bez filtra z wkładem magnetycznym o gęstości siatki minimum 500 µm naraża wirnik na zablokowanie przez cząstki magnetytu. Trwałe zablokowanie obrotu wału w 90% przypadków doprowadza do przepalenia stojana.
Jak dobrać parametry pompy obiegowej i jak czytać jej charakterystykę?
Prawidłowy dobór pompy obiegowej do ogrzewania podłogowego wymaga określenia dwóch punktów roboczych: wydajności Q wyrażonej w m³/h oraz wysokości podnoszenia H wyrażonej w m H₂O (lub kPa), zgodnie z procedurą projektową normy PN-EN 1264.
Punkt pracy instalacji musi przecinać się z krzywą charakterystyki pompy w obszarze jej najwyższej sprawności, czyli w środkowej 1/3 części wykresu.
W zamkniętym układzie podłogówki siły grawitacji się znoszą. Pompa pokonuje wyłącznie opory tarcia rur (H).
Porównanie technologii pomp obiegowych
Wybierz technologię, aby sprawdzić jej parametry eksploatacyjne i koszty energii.
Pompa asynchroniczna pracująca ze stałą, wysoką prędkością. Zużywa maksymalną ilość energii niezależnie od tego, czy zawory termostatyczne są otwarte czy zamknięte. Niezgodna z obecną dyrektywą ErP.
Jak obliczyć wydajność i wysokość podnoszenia pompy obiegowej? Kalkulator krok po kroku
Obliczenie parametrów pompy obiegowej opiera się na matematycznym wyznaczeniu przepływu masowego oraz sumy strat ciśnienia liniowego i miejscowego. Sprawdź parametry interaktywnie.
1 Obliczenie wydajności (Q)
Do wyznaczenia przepływu stosujemy podstawowe równanie wymiany ciepła przekształcone do postaci strumienia objętości.
- Q – wydajność pompy [m³/h]
- Φ – obciążenie cieplne instalacji [kW]
- ΔT – różnica temperatur zasilanie/powrót [K]
- 1,163 – stała gęstości/ciepła wody
Przykład dla ustalonego suwaka:
Dla 12 kW i ΔT = 5 K:
Q ≈ 2.06 m³/h
2 Wyznaczenie podnoszenia (H)
Wysokość podnoszenia obliczamy z sumy strat ciśnienia najdłuższego obiegu (pętli krytycznej).
H = Δptot / 10000
- R – opór rury (założono 120 Pa/m)
- l – długość najdłuższej pętli [m]
- Δpm – opory miejscowe (założono 5000 Pa)
- 1,3 – współczynnik bezpieczeństwa
Przykład dla pętli 100 m:
Δptot = 22100 Pa
H = 22100 / 10000 = 2.21 m H₂O
Jaki tryb pracy pompy elektronicznej wybrać: Stałociśnieniowy (CP) czy Proporcjonalny (PP)?
W systemach płaszczyznowych, gdzie pętle zamykane są strefowo przez termostaty, wybór trybu determinuje komfort cieplny. Zobacz na żywo, jak błędny tryb „odcina” najdalsze pokoje.
Dlaczego Tryb Stałociśnieniowy (CP) to jedyny wybór?
Dla instalacji ogrzewania podłogowego jedynym prawidłowym trybem pracy pompy elektronicznej jest tryb stałociśnieniowy (oznaczany jako CP – Constant Pressure). Urządzenie utrzymuje w nim stałą wysokość podnoszenia (ciśnienie) niezależnie od zmian natężenia przepływu, które są naturalnie wywoływane zamykaniem się siłowników termoelektrycznych na rozdzielaczu.
Mechanika w Trybie CP (Prawidłowa)
Gdy termostat pokojowy zamknie obieg nagrzanego salonu, pompa natychmiast wyczuwa wzrost oporów. Zmniejsza swoje obroty i pobór prądu (np. do 6W), ale utrzymuje zadane ciśnienie. Woda płynie z pełną prędkością przez łazienkę.
Mechanika w Trybie PP (Błąd)
Wybór trybu proporcjonalnego (PP) jest błędem. Gdy salon się zamyka, pompa sztucznie obniża ciśnienie hydrauliczne w całym układzie. Prowadzi to do drastycznego spowolnienia przepływu i wychłodzenia podłogi np. w strefach brzegowych.
Czym grozi zły dobór pompy obiegowej?
Konsekwencje błędnego doboru pompy obiegowej przekładają się bezpośrednio na straty finansowe, uciążliwy hałas w domu oraz drastyczne skrócenie żywotności samej wylewki i armatury. Przesuń suwak i zobacz skutki.
Idealny przepływ
Przepływy na rotametrach stabilne (1,5 – 2,5 l/min). Równomierne oddawanie ciepła w każdym pomieszczeniu.
Bezpieczna wylewka
Prawidłowa Delta T zapobiega naprężeniom termicznym. Jastrych pracuje bezpiecznie wzdłuż wyznaczonych dylatacji.
Wysoka sprawność (COP)
Źródło ciepła pracuje w optymalnych, długich cyklach. Niskie rachunki za energię elektryczną.
Jakie są najczęstsze błędy instalatorów przy montażu i konfiguracji pomp obiegowych?
Najczęstsze awarie pomp obiegowych wynikają z braku weryfikacji parametrów hydraulicznych oraz ignorowania podstawowych zasad czystości zładu wodnego. Wybierz symulację i zobacz konsekwencje.
Zostawienie fabrycznego biegu (Bieg 3)
Instalatorzy po montażu uruchamiają pompę na maksymalnych obrotach, aby szybko odpowietrzyć układ, zapominając o przełączeniu urządzenia w tryb AUTO lub Stałociśnieniowy.
Skutkuje to ciągłym poborem maksymalnej mocy przez urządzenie, ignorując całkowicie zalety silników adaptacyjnych.
Montaż pompy bez odcinających zaworów
Brak zaworów kulowych ze śrubunkami tuż przed i tuż za pompą obiegową. Jest to oszczędność rzędu kilkudziesięciu złotych, która mści się przy pierwszej konserwacji.
Uniemożliwia to szybki demontaż urządzenia lub czyszczenie filtra siatkowego bez integracji w zład całej instalacji.
Uruchomienie w brudnej instalacji
Zaniechanie płukania zładu przed rozruchem to proszenie się o kłopoty. Pozostałości po montażu, takie jak opiłki tworzywa sztucznego z kalibratora rur PEX czy resztki pakuł uszczelniających, trafiają swobodnie do obiegu.
Zanieczyszczenia są następnie zasysane prosto do precyzyjnej komory wirnika nowej pompy.
Brak odpowietrzenia przed startem
Nowoczesne pompy posiadają wprawdzie funkcję automatycznego odpowietrzania, jednak przy całkowicie pierwszym napełnianiu ręczne poluzowanie śruby czołowej wału jest absolutnie kluczowe.
Woda stanowi naturalną poduszkę poślizgową dla ceramicznych łożysk w pompach bezdławnicowych. Jej brak to destrukcja mechaniczna.
Jak dobór pompy wpływa na profesjonalny projekt ogrzewania podłogowego?
Wybór i parametry pompy obiegowej są ściśle powiązane z kluczowymi elementami dokumentacji technicznej. Pompa nie istnieje w próżni – jej punkt pracy jest bezpośrednią wypadkową konkretnych, twardych wyliczeń inżynierskich dla Twojego budynku.
Architektura profesjonalnego doboru
Obliczenia OZC (PN-EN 12831)
Definiują całkowite zapotrzebowanie na moc grzewczą [kW]. To fundament do określenia ilości ciepła, jaką woda musi dostarczyć.
Rozstaw rur w pętlach
Decyduje o wymaganej temperaturze zasilania i bezpośrednio przekłada się na wielkość przepływów (l/min) na rotametrach.
Geometria i układ pętli
Długość rur i ilość zagięć generuje sumaryczne opory w Paskalach (Pa). To one wymuszają wysokość podnoszenia pompy.
Symulator Zależności Projektowych
Gęstość rozstawu rur (np. co 10 cm w strefach brzegowych i łazienkach, co 15 cm w salonach) determinuje łączną długość rur, a tym samym bezpośrednio wpływa na opory hydrauliczne, które pompa musi pokonać.
Projektant, znając opór cieplny okładziny podłogowej (np. płytki ceramiczne o R = 0,02 m2K/W lub panele o R = 0,08 m2K/W) oraz planowaną grubość wylewki jastrychowej (np. 65 mm), precyzyjnie wylicza wymaganą temperaturę zasilania.
Te dane pozwalają na określenie optymalnego przepływu cząstkowego, co daje końcową wartość wydajności pompy. Projekt instalacji eliminuje zgubne dobieranie pompy „na oko” i chroni Inwestora przed kosztownym przewymiarowaniem lub brakiem komfortu cieplnego zimą.
Przestań zgadywać. Zainwestuj w inżynierię.
Złe wyliczenia to zimna podłoga i pompa pobierająca 400% więcej prądu niż powinna. Zamów kompletny projekt i zyskaj gwarancję perfekcyjnie zbilansowanego układu hydraulicznego na dekady.
ZAMÓW PROFESJONALNY PROJEKT PODŁOGÓWKICase Study: 140 m² z lat 70. – Dlaczego nowa podłogówka nie grzała?
Poznaj historię Pana Dawida z Poznania, który zmodernizował dom, wyrzucił grzejniki, wylał nowe jastrychy, ale zostawił „dobrą, starą pompę” z kotłowni. Zobacz, jak wyliczenia hydrauliczne uratowały tę inwestycję.
„To klasyczny błąd przy termomodernizacjach. Inwestorzy ładują dziesiątki tysięcy w pompę ciepła i nową wylewkę, ale zostawiają starą pompę 3-biegową, bo 'przecież działa’. Stara pompa nie radzi sobie z ogromnymi oporami gęsto ułożonych rur podłogówki, dławi przepływ i zżera prąd.”
Hałas w rurach i zimne strefy brzegowe
Pan Dawid pozostawił starą pompę węzłową. Urządzenie tłoczyło wodę na sztywnym 3 biegu, pobierając aż 85W. Z powodu wysokich oporów hydraulicznych gęstej podłogówki (rury układane co 10 cm), pompa nie dawała rady „przepchnąć” wody do najdalszej dobudówki, a wysoka prędkość w pobliżu rozdzielacza powodowała irytujący szum kawitacyjny nocą.
Ekspert HVAC Robert Kucharski: Dobór pompy to inżynieria, nie zgadywanka
Nie powielam instalatorskich mitów. Zobacz, kto odpowiada za wiedzę techniczną i obliczenia w tym artykule.
Robert Kucharski
Nigdy nie kupuj pompy obiegowej „na zapas”. Przewymiarowana pompa to hałas, kawitacja i marnowanie prądu. Niedowymiarowana to zimna podłoga. Matematyka układu wybacza znacznie mniej niż wylewka betonowa – tutaj liczą się twarde obliczenia oporów, a nie przypuszczenia instalatora.
Praktyka wygrywa z teorią
Projektowanie systemów ogrzewania to czysta matematyka i hydraulika. Od lat doradzam inwestorom, audytuję błędy wykonawcze na placach budowy i optymalizuję pracę źródeł ciepła. Oprócz działalności projektowej, zarządzam również portalami remont.biz.pl oraz
Wiem dokładnie, ile kosztuje inwestora niewiedza. W swoich projektach łączę rygorystyczne normy inżynierskie z bezkompromisowym pragmatyzmem, udowadniając, że odpowiednio zbilansowany zład wody to gwarancja spokoju na dekady.
Instalacje oparte na twardych danych
Każdy opór hydrauliczny w rurze, każdy zakręt i przepływ na rotametrze mają gigantyczne znaczenie dla żywotności pompy. Moje podejście opiera się wyłącznie na wyliczeniach.
Bezbłędny system zaczyna się na papierze
Odrzucam dobieranie urządzeń na zasadzie „zawsze tak montujemy i działa”. Brak analizy krzywych ciśnienia (H) i wydajności (Q) to najczęstsza przyczyna awarii silników EC i głośnej pracy instalacji.
Wszystkie algorytmy i artykuły techniczne, które znajdziesz na tej stronie, bazują na obowiązujących normach projektowych (m.in. PN-EN 1264 i PN-EN 12831). Zapewnia to pełną zgodność prawną i maksymalizuje sprawność energetyczną Twojego domu.
FAQ – Najczęściej zadawane pytania dotyczące pomp obiegowych
Baza wiedzy diagnostycznej. Eksperckie, techniczne odpowiedzi na najczęstsze problemy z przepływem, trybami pracy i integracją pomp cyrkulacyjnych w płaszczyznowych systemach grzewczych.
Czy pompa obiegowa do podłogówki może pracować na trybie proporcjonalnym (PP)?
Nie, praca pompy w trybie proporcjonalnym (PP) jest kardynalnym błędem wykonawczym. W tym trybie zamknięcie części pętli grzewczych powoduje obniżenie ciśnienia przez pompę, co skutkuje drastycznym spadkiem przepływów w pozostałych, otwartych obiegach i niedogrzaniem pomieszczeń.
Jaki przepływ na rotametrach powinna zapewnić pompa obiegowa?
Prawidłowy przepływ dla standardowych pętli o długości 70–90 metrów wynosi od 1,5 do 2,5 litra na minutę (l/min). Wartości te muszą wynikać bezpośrednio z projektu hydraulicznego i być precyzyjnie wyregulowane na belce rozdzielacza za pomocą rotametrów.
Dlaczego pompa obiegowa podłogówki buczy i głośno pracuje?
Główną przyczyną głośnej pracy jest zapowietrzenie układu lub zjawisko kawitacji wywołane zbyt niskim ciśnieniem statycznym w instalacji (poniżej 1,0 bar). Innym powodem może być zablokowanie wirnika przez osad magnetyczny w wyniku braku filtra magnetycznego w układzie.
Czy pompa wbudowana w pompę ciepła wystarczy do obsłużenia podłogówki?
W budynkach o powierzchni do 120 m² ze sprzyjającą architekturą hydrauliczną pompa ciepła ze zintegrowaną pompą cyrkulacyjną zazwyczaj jest wystarczająca. Przy większych metrażach lub skomplikowanych układach kaskadowych konieczne jest zastosowanie sprzęgła hydraulicznego i zewnętrznej pompy obiegowej.
Jak sprawdzić, czy elektroniczna pompa obiegowa działa prawidłowo?
Prawidłowe działanie poznasz po stabilnym wskazaniu aktualnego poboru mocy (wyrażonego w Watach na wyświetlaczu) oraz braku drgań. Dodatkowo rura zasilająca za pompą powinna osiągnąć temperaturę zgodną z nastawą na zaworze mieszającym w czasie kilkunastu minut od startu.
Podsumowanie – Kryteria wyboru niezawodnej pompy obiegowej
Wybór pompy obiegowej do instalacji ogrzewania podłogowego musi być podyktowany wyłącznie rzetelną analizą inżynierską, a nie pozorną oszczędnością przy zakupie. Uruchom weryfikator i sprawdź kluczowe parametry.
Zgodność z dyrektywą ErP
Urządzenie musi posiadać współczynnik efektywności energetycznej EEI ≤ 0,20. Spełnienie tego warunku gwarantuje minimalny pobór prądu na poziomie zaledwie kilku watów podczas inteligentnej pracy adaptacyjnej.
Wielofunkcyjność elektroniki
Solidna pompa musi oferować dedykowany tryb stałociśnieniowy (CP), niezbędny przy sterowaniu strefowym, oraz czytelny wyświetlacz informujący o aktualnym przepływie [m³/h] i poborze mocy [W].
Wysoka jakość materiałowa
Korpus wykonany z ciężkiego żeliwa z powłoką kataforetyczną oraz precyzyjny wał ceramiczny z nowoczesnymi łożyskami. To zestawienie gwarantuje cichą i bezawaryjną pracę przez minimum 10–15 lat.
Oparcie na dokumentacji
Zakup musi być bezwzględnie potwierdzony obliczeniami za pomocą kalkulatora doboru pompy obiegowej, w oparciu o wyliczone zapotrzebowanie cieplne OZC. Eliminuje to ryzyko błędów hydraulicznych.
Materiały techniczne do pobrania

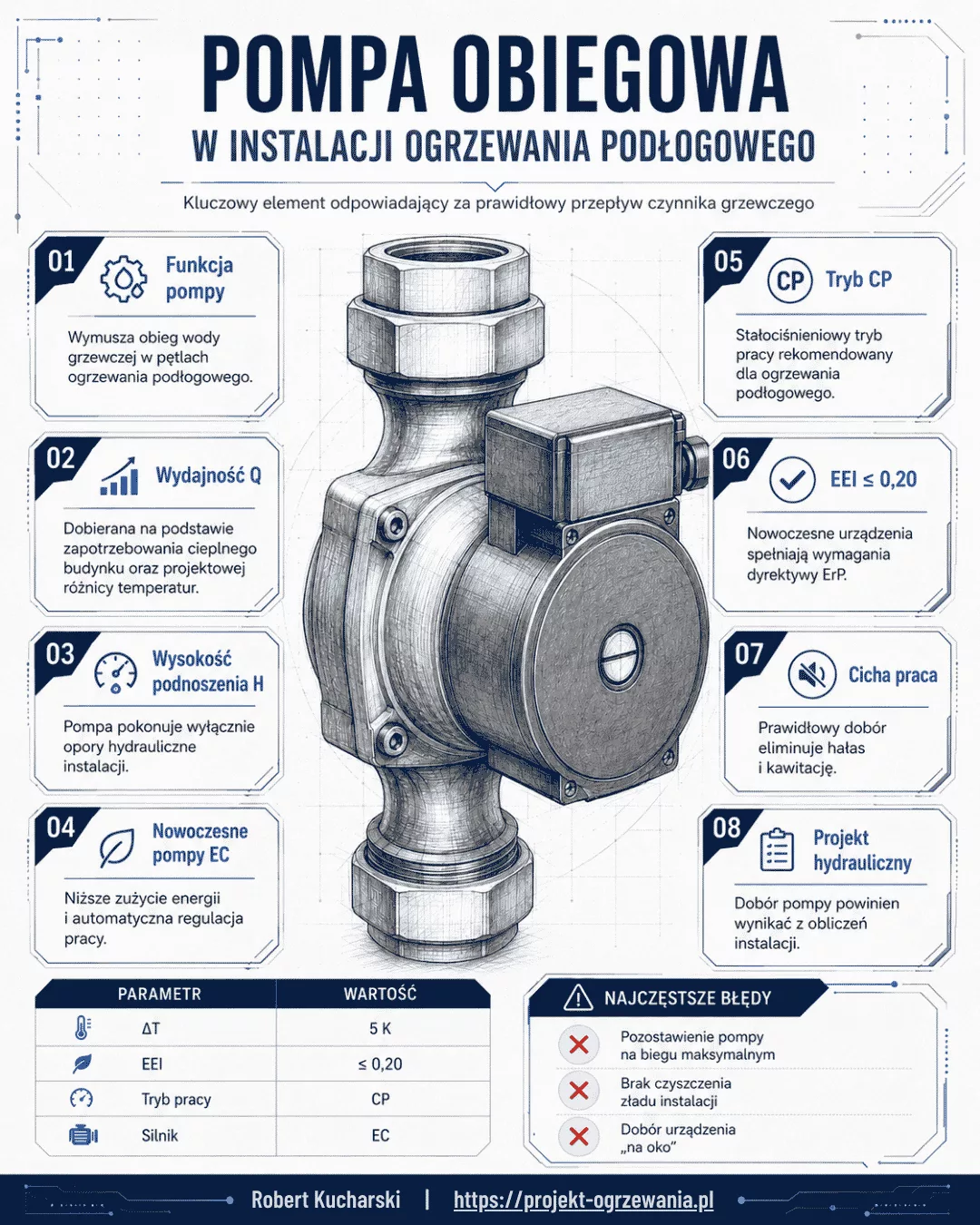

Pobierz przygotowaną przeze mnie infografikę w wysokiej rozdzielczości. Zawiera ona przekrój najważniejszych wytycznych projektowych i montażowych dla pomp obiegowych.
