Frezowanie ogrzewania podłogowego w starym domu
To bezpyłowa technologia modernizacji instalacji grzewczej, polegająca na wycinaniu kanałów montażowych bezpośrednio w istniejącym podłożu betonowym lub anhydrytowym w celu ułożenia rur grzewczych bez podnoszenia poziomu podłogi.
Metoda ta pozwala na eliminację tradycyjnych grzejników wysokotemperaturowych w budynkach poddawanych termomodernizacji, umożliwiając efektywną współpracę z pompami ciepła. Rozwiązanie to drastycznie skraca czas remontu, redukuje bezwładność cieplną układu i eliminuje konieczność kłopotliwego skuwania starych wylewek, co stanowi przełom w inżynierii instalacyjnej dla obiektów poddawanych remontom kapitalnym.
Czy istniejąca wylewka nadaje się pod frezowanie?
W starym budownictwie wylewka nadaje się pod frezowanie, pod warunkiem że jej całkowita grubość wynosi minimum 35 mm, a wytrzymałość na ściskanie odpowiada klasie co najmniej C12/15 (norma PN-EN 13813). Kanały pod rury nacinane są zazwyczaj na 20–22 mm, więc pod dnem musi zostać minimum 15 mm nienaruszonej warstwy, by zapobiec pękaniu.
Symulacja cięcia (głębokość 20 mm)
Młotek Schmidta
Weryfikacja przydatności podłoża powinna być przeprowadzona za pomocą sklerometru. Rozwarstwiony lub kruchy jastrych dyskwalifikuje obiekt z frezowania do czasu iniekcji żywicami.
Odkrywki kontrolne
Starsze budynki mają nierówną grubość posadzek. Odkrywki należy wykonywać w strefach brzegowych i środkowych. Natrafienie maszyny na piasek powoduje wstrzymanie prac.
Zbrojenie Teriva
Nacięcie cienkiej siatki przeciwskurczowej (do 3 mm) nie jest destrukcyjne. Jednak błędem wykonawczym jest cięcie prętów konstrukcyjnych w stropach gęstożebrowych.
Ile kosztuje frezowanie ogrzewania podłogowego w starym domu za m²?
Średni koszt wykonania frezowania ogrzewania podłogowego w starym domu wynosi od 120 PLN do 180 PLN za m² netto za samą usługę nacinania kanałów wraz z dostawą i montażem rury oraz rozdzielacza. Przyjmując kompleksową modernizację powierzchni wynoszącej dokładnie 100 m², całkowity budżet inwestycji, uwzględniający chemię montażową, próby szczelności według normy PN-EN 1264-4 oraz podłączenie pętli do szafki rozdzielaczowej, zamyka się w przedziale 16 000 PLN – 22 000 PLN.
Technologia frezowania jastrychu
Wylewka o grubości min. 35 mm z betonu klasy C12/15 pozwala zaoszczędzić około 40% nakładów finansowych. Czas realizacji skraca się do zaledwie 3 dni roboczych, zachowując nienaruszone poziomy progów i drzwi.
Tradycyjna metoda „Mokra”
Skuwanie betonu, wywóz ton gruzu, nowy styropian 100 mm oraz wylewanie nowego jastrychu generuje koszty rzędu 220–310 PLN/m² (bez rur i rozdzielacza) oraz wyłącza dom z użytku na 4 tygodnie.
Jaki rozstaw rur i średnicę PEX/PERT wybrać przy frezowaniu?
W technologii frezowania jastrychu standardem inżynierskim jest stosowanie rur o średnicy zewnętrznej 14 mm (14 × 2 mm). Układa się je w rozstawie 100 mm w strefach brzegowych oraz 150 mm w strefach stałego przebywania ludzi. Zastosowanie popularnej rury 16 mm jest ryzykowne, ponieważ wymaga wykonania bruzdy o głębokości aż 24 mm, co przy cienkich starych wylewkach może doprowadzić do pękania jastrychu.
Niezależnie od średnicy, rury muszą bezwzględnie posiadać barierę antydyfuzyjną EVOH (norma DIN 4726) zapobiegającą przenikaniu niszczącego tlenu do instalacji.
Średnica wew. (d_i) = 10 mm = 0,01 m.
V = π · (d_i / 2)²
V = 3,14159 · (0,005 m)²
V = 0,07854 l/m.b.
Jak rozwiązać problem braku izolacji termicznej podłogi na gruncie?
Brak izolacji termicznej pod jastrychem na gruncie w starym domu powoduje ucieczkę strumienia ciepła w dół na poziomie 35% - 45%. Stanowi to bezpośrednie naruszenie zapisów normy PN-EN 1264-4, która dla podłóg na gruncie wymaga minimalnego oporu cieplnego izolacji o wartości R = 2,25 m²·K/W.
Jeżeli nie możemy ułożyć płyt EPS100 lub PIR, jedynym inżynierskim ratunkiem ograniczającym straty jest obniżenie zasilania do max 32°C, zastosowanie powłok z aerożelu (λ = 0,014 W/(m·K)) oraz integracja z systemem mechanicznej wentylacji z odzyskiem ciepła (rekuperacją).
1. Grunt o wysokiej penetracji
Przed zastosowaniem barier odbijających, frezowany kanał musi zostać idealnie odkurzony (odkurzacz klasy M) i zagruntowany. Pył betonowy blokuje adhezję powłok izolacyjnych.
2. Płynny Aerożel lub Mikrosfery
Natrysk lub malowanie wnętrza rowka płynną powłoką na bazie mikrosfer szklanych (λ = 0,014 W/(m·K)) tworzy lustro odbijające promieniowanie podczerwone (cieplne) ku górze.
3. Rekuperacja (Złota zasada)
Jeśli tracimy ciepło w podłogę, musimy odzyskać je z powietrza. Wentylacja z odzyskiem drastycznie obniża zapotrzebowanie budynku, rekompensując ucieczkę energii w grunt.
Jaka jest maksymalna długość pętli ogrzewania podłogowego przy rurach 14 mm?
Maksymalna dopuszczalna długość pojedynczej pętli grzewczej dla rury o średnicy 14 × 2 mm wynosi 80 metrów bieżących (wliczając odcinki dojściowe do rozdzielacza). Pozwala to na pokrycie maksymalnie 11–12 m² powierzchni pomieszczenia przy rozstawie rur co 150 mm.
Przekroczenie tej granicy skutkuje gwałtownym, nieliniowym wzrostem oporów hydraulicznych powyżej wartości 22 kPa. Przekracza to możliwości regulacyjne standardowych rotometrów i prowadzi do zjawiska "zamknięcia hydraulicznego" pętli – woda wybiera drogę o mniejszym oporze w krótszych obwodach, a pomieszczenie pozostaje niedogrzane.
Jak rodzaj okładziny wpływa na wydajność frezowanej podłogówki?
Rodzaj okładziny wierzchniej decyduje o końcowej gęstości strumienia cieplnego. Zgodnie z wytycznymi normy PN-EN 1264-3, całkowity opór cieplny (R) warstw posadzkowych nad rurami nie może przekraczać 0,15 m²·K/W.
Wybór między ceramiką a drewnem dramatycznie wpływa na to, czy nasze źródło ciepła będzie pracowało ekonomicznie, czy z wymuszonym, wyższym parametrem zasilania.
Jakie są najczęstsze błędy wykonawcze podczas frezowania podłogówki?
Najpoważniejszym uchybieniem jest niedokładne oczyszczenie i zaniechanie gruntowania wyfrezowanych rowków przed aplikacją masy wypełniającej. Skutkuje to brakiem adhezji i odparzeniem jastrychu pod wpływem naprężeń termicznych o wartości powyżej 0,2 N/mm². Pył powstały podczas cięcia działa jak warstwa separacyjna – jeśli nie zostanie odessany odkurzaczem przemysłowym klasy M, wlewana masa naprawcza nie zwiąże się strukturalnie z podłożem.
Kolejnym krytycznym błędem jest zbyt głębokie frezowanie (powyżej 25 mm), które w wylewkach o grubości 40 mm przecina jastrych na wylot, niszcząc izolację przeciwwilgociową z folii i doprowadzając do penetracji wody w głąb stropu.
Rzeczywisty projekt termomodernizacji w Szczecinie
Szybka odpowiedź inżynierska polegała na całkowitej rezygnacji z grzejników na rzecz frezowania wylewki jastrychowej pod rury 14x2 mm. Rozstaw ustalono na 100 mm w strefach brzegowych i łazience oraz 150 mm w salonie. Pozwoliło to na zasilanie układu bardzo niskim parametrem 35°C z pompy ciepła split.
Optymalnie wykorzystaliśmy stary jastrych o grubości 45 mm. Po wycięciu bruzd na 20 mm, podłoga zachowała pełną stabilność. Mikroskopijna masa przykrywająca (zaledwie 3 mm chemii) zredukowała opór cieplny, skracając czas nagrzewania do zaledwie 45 minut!
Zamknięcie Hydrauliczne Pętli
Pierwotny instalator chciał układać pętle o długości 110 m dla rury 14 mm. Taka odległość drastycznie dławi przepływ, tworząc gigantyczny opór. Woda omijałaby tę pętlę, a pomieszczenie pozostałoby zimne.
Zapotrzebowanie wyliczone przez inżyniera. Gęstość strumienia cieplnego to zaledwie 58 W/m².
Tyle wynosi zysk na kosztach eksploatacji w porównaniu do starego systemu grzewczego na węgiel.
Tyle inwestor uniknął strat za poprawki, wymianę zniszczonej pompy i naprawy odparzonego jastrychu.
Chcesz uniknąć błędów, które kosztują tysiące?
Zastosowanie rur z barierą antydyfuzyjną EVOH, rygorystyczne trzymanie się oporów hydraulicznych i dobór pompy na bazie OZC to klucz do sukcesu. Zainwestuj w spokój na lata.
ZAMÓW PROJEKT INSTALACJI PODŁOGOWEJ"Frezowanie starej wylewki to wspaniały technologiczny skrót, który wybacza brak miejsca na grube izolacje, ale nigdy nie wybacza braku precyzji wykonawczej. Bez dokładnego odsysania pyłu, rury z barierą EVOH i rzetelnego bilansu OZC, ten skrót bardzo szybko zamienia się w najdroższą drogę do awarii całej posadzki."
Czystość i Obliczenia to Fundament
W technologii cienkowarstwowej nie ma miejsca na błędy. Odessanie pyłu odkurzaczem klasy M, głębokie zgruntowanie wyfrezowanych rowków i zatopienie rury w masie polimerowej klasy C2TE gwarantuje idealny transfer ciepła i chroni wylewkę przed pękaniem.
Porównanie technologii modernizacji ogrzewania podłogowego
Poniższe zestawienie przedstawia weryfikację kluczowych parametrów techniczno-eksploatacyjnych trzech najpopularniejszych metod montażu wodnego ogrzewania podłogowego w obiektach poddawanych remontom kapitalnym. Pozwala ono podjąć świadomą decyzję inżynieryjną w oparciu o nośność stropu oraz czas reakcji układu.
Jak frezowanie ogrzewania podłogowego wpływa na projekt instalacji i dobór urządzeń?
Wykonanie frezowania podłogówki wymusza precyzyjne dostosowanie hydrauliki całego źródła ciepła. Mała średnica wewnętrzna rur (10 mm) drastycznie zwiększa wymagane ciśnienie dyspozycyjne pompy obiegowej. Projekt instalacji musi bazować na rzetelnych obliczeniach OZC (PN-EN 12831), co eliminuje niszczące przewymiarowanie źródła.
Zdolność akumulacji energii przez strop jest w tej technologii zredukowana o ponad 40%. Aby uniknąć szkodliwego zjawiska taktowania pompy ciepła (zbyt częstego załączania sprężarki), bezwzględnie należy zainstalować bufor ciepła o pojemności minimum 15 litrów na każdy kW mocy urządzenia. Niska bezwładność doskonale współpracuje z rekuperacją, która szybko rozprasza zyski ciepła (np. od słońca).
Nie pozwól, by błędy instalatora zniszczyły Twoją Pompę Ciepła
Brak bufora, dobór za słabej pompy obiegowej i przewymiarowane źródło ciepła to najczęstsze skutki montażu "na intuicję". Zabezpiecz swoją inwestycję profesjonalną dokumentacją techniczną opartą na twardych wyliczeniach OZC i fizyce przepływów.
ZAMÓW PROJEKT INSTALACJI PODŁOGOWEJFAQ – Najczęściej zadawane pytania
Podsumowanie: Modernizacja bez skuwania wylewki
Zastosowanie technologii frezowania to sprawdzona inżyniersko metoda na błyskawiczne przejście z układów wysokotemperaturowych na wydajne, niskotemperaturowe źródła ciepła (pompy ciepła). Kluczową zaletą tego systemu jest drastyczny spadek bezwładności termicznej – cienka warstwa masy polimerowo-cementowej sprawia, że temperatura w pomieszczeniach stabilizuje się w czasie poniżej 45 minut.
Jak błędy projektowe niszczą sprawność instalacji?
Precyzyjne rury i płynny obieg
Zastosowanie rur z barierą antydyfuzyjną EVOH (zgodną z rygorystyczną normą DIN 4726) blokuje przenikanie tlenu. Pompa ciepła działa z optymalnym parametrem, a opory hydrauliczne są pod pełną kontrolą.
Blokada przepływów i straty
Brak rzetelnych obliczeń strat ciepła skutkuje drastycznym wzrostem oporów w rurkach 14 mm. Taktowanie pompy ciepła pożera budżet, a woda omija najdłuższe, źle dobrane pętle grzewcze.
OZC ratuje Twój portfel
Każda modernizacja frezowana bezwzględnie wymaga obliczenia projektowego obciążenia cieplnego (OZC). Dzięki temu unika się przewymiarowania źródła ciepła, a odpowiednie zgruntowanie wyfrezowanych bruzd gwarantuje doskonałe przewodzenie energii bez ryzyka odparzenia okładzin.
1. Odpylenie i Grunt
Pył betonowy to izolator. Dokładne odkurzenie bruzd klasy M przed aplikacją mas wyrównujących zapobiega odparzeniu warstwy nośnej.
2. Normatywne Masy
Zalewanie układu wymaga dedykowanych mas polimerowo-cementowych o bardzo dobrym współczynniku przewodzenia energii cieplnej.
3. Obliczenia Hydrauliczne
Z uwagi na cieńszą rurę (zazwyczaj 14x2), zaniechanie kalibracji przepływów prowadzi do trwałego upośledzenia efektywności pompy.

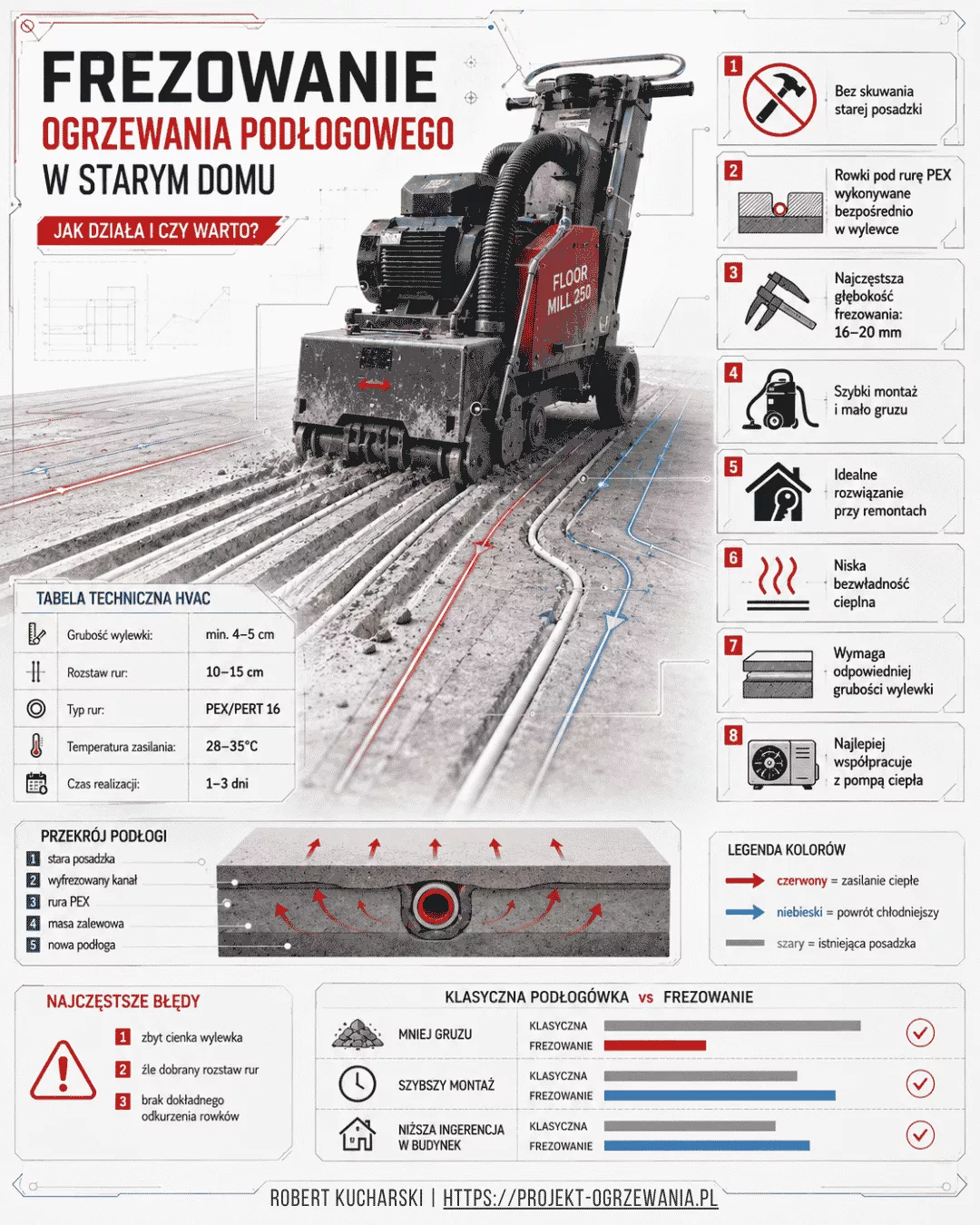

Pobierz Kompendium Wiedzy
