Jak rodzaj okładziny podłogowej wpływa na wydajność ogrzewania podłogowego?
Inwestujesz dziesiątki tysięcy w nowoczesną pompę ciepła, zamawiasz idealną wylewkę, a potem… kładziesz na podłogę grubą deskę i dziwisz się, że rachunki rosną, a w domu jest zimno? Dobór materiału wykończeniowego to najważniejsza decyzja, która potrafi uratować lub zniszczyć ekonomikę całej instalacji.
Wybór materiału wykończeniowego na podłogę z ogrzewaniem płaszczyznowym to decyzja, która bezpośrednio determinuje późniejsze koszty eksploatacyjne budynku oraz komfort termiczny. Całość sprowadza się do fizycznego parametru oporu cieplnego (R). Zgodnie z europejską normą PN-EN 1264, całkowity opór cieplny warstw podłogowych ponad rurami grzewczymi nie może przekraczać 0,15 m2K/W. Przekroczenie tej granicy drastycznie ogranicza strumień ciepła i zmusza pompę ciepła do pracy z wyższą temperaturą zasilania.
Czego dowiesz się z tego artykułu?
- Twarde dane o fizyce materiałów (Gres vs Panele vs Drewno)
- Błędy monterskie (np. złe zastosowanie pianki PE)
- Interaktywne symulatory i kalkulatory inżynierskie
- Case study z realnych domów w Polsce
Jaki opór cieplny materiałów podłogowych jest dopuszczalny dla ogrzewania podłogowego?
Maksymalny, dopuszczalny opór cieplny okładziny wraz z podkładem wynosi 0,15 m2K/W, co wynika bezpośrednio z unijnych wytycznych inżynieryjnych. Każda dodatkowa bariera nad jastrychem betonu drastycznie ogranicza swobodne oddawanie energii, zmuszając automatykę do podnoszenia parametrów roboczych kotłowni.
Kryterium normowe PN-EN 1264
Maksymalny dopuszczalny opór okładziny wraz z podkładem wynosi 0,15 m2K/W, co wynika wprost z wytycznych zawartych w załącznikach normatywnych. Przekroczenie tego limitu drastycznie ogranicza gęstość strumienia ciepła i zaburza wymianę energii z otoczeniem.
Fizyka przewodzenia przegrody
Przy wyliczaniu obciążenia termicznego, opór cieplny definiuje podstawowa zależność fizyki budowli. Określa ona stosunek geometrycznej grubości surowca do jego barierowości emisyjnej. Współczynnik lambda wyraża zdolność stałą danego ciała do transportu energii.
Skutki przekroczenia limitu
Każdy wzrost oporu o każde dodatkowe 0,05 m2K/W skutkuje bezwzględną koniecznością podniesienia temperatury czynnika grzewczego na rozdzielaczu o około 2 do 3 stopni Celsjusza. Jest to niezbędne, aby utrzymać stałą, komfortową gęstość strumienia ciepła q = 50 W/m2.
Analiza błędu sumowania warstw
Inwestorzy bardzo często popełniają błąd, sumując jedynie opór samej deski czy panela, zapominając o podkładzie. Jeśli wybierzesz panel o oporze R = 0,07 m2K/W i zastosujesz tani podkład ze spienionego polietylenu o oporze R = 0,09 m2K/W, sumaryczny opór wyniesie 0,16 m2K/W. Przekraczasz normę, blokujesz emisję ciepła, a Twoja pompa ciepła traci na efektywności, generując rachunki za sezon grzewczy wyższe o 10-15%.
Jak płytki ceramiczne i gres wpływają na efektywność ogrzewania podłogowego?
Płytki ceramiczne, gres oraz kamień naturalny (np. marmur) posiadają najniższy opór cieplny na poziomie od 0,010 m2K/W do 0,020 m2K/W, przez co stanowią najbardziej optymalne i pożądane inżyniersko wykończenie dla ogrzewania podłogowego. Zgodnie z oficjalnymi wytycznymi technicznymi ITB (Instytutu Techniki Budowlanej), wysoki współczynnik przewodzenia ciepła gresu pozwala na bezproblemowe osiągnięcie maksymalnej gęstość strumienia ciepła na poziomie q równe lub wyższe 100 W/m2 przy zachowaniu skrajnie niskiej temperatury zasilania czynnika rzędu 35 stopni Celsjusza.
Fizyka procesu i sumowanie oporów
Fizyka wymiany strumienia energii wskazuje, że gres o grubości 10 mm (d = 0,01 m) przyklejony w pełni elastyczną zaprawą klejową o grubości 4 mm (lambda kleju = 0,8 W/mK) stawia minimalny opór cieplny dla przewodzenia. Uzyskujemy doskonałe parametry warstwowe posadzki.
Minimalna bezwładność automatyki
Bezpośrednią konsekwencją tak niskiego parametru tłumienia energii jest minimalna bezwładność cieplna ceramiki w porównaniu do systemów opartych na drewnie czy grubych laminatach. Czas fizycznej odpowiedzi płyty jastrychowej na zmianę nastawy temperatury automatyki pokojowej wynosi zaledwie 90 – 120 minut, co pozwala na płynne sterowanie dobowe.
Optymalizacja krzywej grzewczej
Ponieważ posadzka mineralna nie stawia oporu emisyjnego, źródło ciepła pracuje na najniższej możliwej krzywej grzewczej. Przekłada się to bezpośrednio na stabilne, zasilanie niskotemperaturowe pompy ciepła. Zredukowanie temperatury wody grzewczej odciąża sprężarkę i zapobiega cyklicznemu przegrzewaniu czynnika chłodniczego.
Wpływ na SCOP i oszczędności finansowe
Praca na niskich parametrach podnosi roczny współczynnik efektywności grzewczej o około 0,5 punktu. Generuje to realne i mierzalne oszczędności scop podłogówki rzędu 400 – 600 PLN rocznie w każdym standardowym budynku jednorodzinnym o powierzchni użytkowej 150 m2, stanowiąc najbardziej opłacalną inwestycję posadzkową.
Jak drewno i parkiet wpływają na parametry pracy instalacji podłogowej?
Naturalne drewno wykazuje wysoki opór cieplny od 0,05 m2K/W (dla mozaiki o grubości 8 mm) do aż 0,13 m2K/W (dla warstwowych desek o grubości 15 mm), co klasyfikuje je jako materiał trudny, wymagający rygorystycznych obliczeń hydraulicznych. Zgodnie z wytycznymi, jakie określa drewno na ogrzewaniu podłogowym norma PN-EN 1264, okładziny drewniane muszą być bezwzględnie klejone do podłoża (eliminacja barierowej poduszki powietrznej). Wymaga to, aby stosować zaawansowane kleje poliuretanowo-silanowe do parkietu, wykazujące pełną odporność na ciągłe obciążenia termiczne do 50 stopni Celsjusza.
Analiza termodynamiczna i higroskopijna dębu
Fizyka przewodzenia i oporu
Surowiec naturalny reaguje bezpośrednio na temperaturę. Nominalny współczynnik przewodzenia ciepła dębu wynosi stabilne 0,15 W/(m·K). Jeśli na jastrychu anhydrytowym ułożysz deskę o grubości 14 mm (0,014 m), jej czysty opór wyniesie 0,093 m2K/W. Dodając normową warstwę elastycznej spoiny klejowej (0,01 m2K/W), otrzymujemy ostateczny opór cieplny deski barlineckiej na poziomie 0,103 m2K/W.
Wydłużona bezwładność akumulacyjna
Uzyskany wynik zamyka się w bezpiecznych kryteriach normowych (poniżej wartości progowej 0,15 m2K/W), jednak niesie za sobą określone skutki eksploatacyjne. Nominalna bezwładność cieplna parkietu wzrasta do przedziału 4-6 godzin. Aby uniknąć rozsychania, powstawania szczelin oraz łódkowania desek, wilgotność powietrza przy podłogówce w pokojach musi być ściśle kontrolowana przez nawilżacze w zakresie od 45% do 60%.
Limity temperaturowe i emisyjne
Zgodnie z badaniami Instytutu Techniki Budowlanej, bezpieczna, maksymalna temperatura podłogi drewnianej w strefach stałego przebywania ludzi nie może przekroczyć 27 stopni Celsjusza. To kryterium automatycznie nakłada ograniczenie na układ hydrauliczny – maksymalna, bezpieczna moc grzewcza podłogi z drewna zostaje zredukowana do poziomu około 60-70 W/m2, co wymaga uwzględnienia w obliczeniach OZC.
Wymagania dla chemii montażowej
Trwały montaż podłogi drewnianej na jastrychu z wbudowaną instalacją grzewczą wymaga zastosowania dedykowanej chemii. Należy wybierać elastyczny klej poliuretanowy do parkietu na ogrzewanie podłogowe. Kompensuje on potężne naprężenia ścinające, a jego optymalna przepuszczalność cieplna nie blokuje emisji energii, w przeciwieństwie do tanich klejów rozpuszczalnikowych czy dyspersyjnych.
Czy grube dywany i wykładziny dywanowe blokują ogrzewanie podłogowe?
Gruba wykładzina dywanowa wraz z podkładem z pianomaty generuje wysoki opór cieplny wykładziny dywanowej na poziomie od 0,12 m2K/W do nawet 0,18 m2K/W. Działa ona w strukturze budynku jak skuteczny izolator termiczny, który drastycznie blokuje swobodną emisję energii do otoczenia. Stosowanie powłok tekstylnych jest dopuszczalne wyłącznie wtedy, gdy posiadają one atest producenta potwierdzający parametr R poniżej 0,10 m2K/W, a montaż opiera się o pełne klejenie wykładziny na podłogówkę zaprawą przewodzącą ciepło.
Termofizykalna analiza przypadku: Sypialnia 12 mm
Fizyczny mechanizm barierowości
Rozważmy przypadek sypialni, gdzie ułożono materiał o grubości 12 mm i oporze R = 0,15 m2K/W. Zgodnie z inżynierskimi obliczeniami, aby uzyskać gęstość q = 50 W/m2 przy założonej temperaturze wewnętrznej powietrza Ti = 20 °C, różnica potencjału termicznego musi wzrosnąć. Sprawia to, że dywan na ogrzewaniu podłogowym wydajność drastycznie obniża.
Wymuszone przegrzewanie wylewki
Wyliczenie oznacza, że średnia temperatura wylewki pod dywanem betonowej musi być o 7,5 °C wyższa niż przy strefie nieosłoniętej. Jeśli przy czystym gresie jastrych wymagał 26 °C, tutaj struktura musi rozgrzać się do 33,5 °C. Pompa ciepła zmuszona jest zasilać obwód parametrem rzędu 42 – 45 °C, co niszczy roczny wskaźnik SCOP układu.
Zagrożenie pękaniem konstrukcji
Narzucone na tak pracującą płytę ciężkie dywany wywołują niebezpieczne, lokalne przegrzewanie rur podłogówki. Prowadzi to do powstania potężnych naprężeń wewnętrznych, asymetrii rozszerzalności betonu i w konsekwencji powoduje nieodwracalne pękanie jastrychu w strefach brzegowych oraz odspajanie sąsiadujących płytek.
Parametry podkładów i pianomat
Wybierając miękkie wykończenie, krytycznym elementem staje się dedykowany podkład pod wykładzinę na ogrzewanie podłogowe. Zwykła gąbka poliuretanowa zadziała jak termos. Należy stosować wyłącznie maty o wysokiej gęstości, których przewodność minimalizuje barierę termiczną. Prawidłowa instalacja wykładziny dywanowej na podłogówce wymusza pełne podklejenie obu warstw.
Kompleksowe zestawienie parametrów technicznych okładzin podłogowych
Poniższe zestawienie szczegółowo porównuje parametry fizyczne, konstrukcyjne oraz eksploatacyjne najpopularniejszych materiałów wykończeniowych stosowanych na systemach ogrzewania płaszczyznowego. Aby sprawdzić konsekwencje wyboru konkretnej podłogi, **kliknij wybrany wiersz w tabeli**.
Analizator Przewodności Wymagana Akcja
Kliknij w dowolną podłogę w tabeli poniżej, aby załadować inżynierską analizę barierowości tego materiału i sprawdzić, jak obciąży on Twoją pompę ciepła.
| Okładzina wierzchnia | Grubość [mm] | Współczynnik λ | Opór R [m²K/W] | Strumień q [W/m²] | Zasilanie układu | Bezwładność |
|---|---|---|---|---|---|---|
| Gres / Kamień naturalny | 10 | 1,30 | 0,012 – 0,020 | 100 | 32 – 35 °C | Bardzo niska (1-2h) |
| Panele winylowe LVT | 4,5 | 0,20 | 0,030 – 0,045 | 80 | 35 – 38 °C | Niska (2-3h) |
| Panele laminowane | 8 | 0,14 | 0,070 – 0,090 | 65 | 38 – 40 °C | Średnia (3-4h) |
| Deska trójwarstwowa | 14 | 0,15 | 0,095 – 0,110 | 60 | 40 – 42 °C | Wysoka (4-6h) |
| Wykładzina cienka | 6 | 0,07 | 0,085 – 0,100 | 55 | 39 – 41 °C | Wysoka (4-5h) |
| Gruba wykładzina / Dywan | 15 | 0,05 | 0,150 – 0,180 | 35 | 43 – 45 °C | Ekstremalna (>6h) |
► Gres / Kamień
Optymalny► Panele winylowe LVT
Optymalny► Panele laminowane
Korygowany► Deska warstwowa
Korygowany► Wykładzina cienka
Korygowany► Gruba wykładzina
BarieraInżynierski algorytm obliczania wpływu okładziny na wydajność podłogówki
Aby precyzyjnie określić, jak dany materiał wpłynie na temperaturę zasilania instalacji oraz jej docelową wydajność, stosujemy stałą procedurę obliczeniową. Poniższe narzędzie pozwala płynnie modyfikować parametry fizyczne i w czasie rzeczywistym analizować zachowanie instalacji w warunkach projektowych.
Metodyka obliczeniowa krok po kroku
Obciążenie cieplne
Zapotrzebowanie na moc wyliczamy na podstawie OZC. gęstość strumienia ciepła ogrzewanie płaszczyznowym to stosunek mocy do powierzchni grzewczej.
Sumaryczny opór
Sumujemy opór wylewki (dla 45 mm anhydrytu stała to ok. 0,0375 m2K/W) oraz okładziny. Otrzymujemy całkowity opór cieplny warstw nad rurami.
Temperatura posadzki
Z prawa Newtona i współczynnika przejmowania (alfa = 11 W/m2K). Wyliczana jest wymagana temperatura powierzchni podłogi norma dla oddania mocy.
Średnia temp. czynnika
Wyznaczamy średnią temperaturę wody w pętlach potrzebną do przebicia się przez izolacyjność przegrody posadzkowej.
Zasilanie z pompy
Dla schodzenia wody o 5K ustalamy minimalne obliczanie temperatury zasilania podłogówki. Przekłada się to na docelową efektywność pompy ciepła a jastrych.
Jak rodzaj okładziny podłogowej wpływa na projekt ogrzewania podłogowego?
Wybór materiału wykończeniowego wpływa na projekt ogrzewania podłogowego a rodzaj okładziny w sposób bezwzględny. Narzuca on geometrię ułożenia rurociągów, podział pętli na sekcje oraz docelowe parametry hydrauliczne rozdzielacza, które muszą być ściśle skorelowane z wynikami audytu OZC (Obliczeniowego Zapotrzebowania na Ciepło) budynku. Pętla grzewcza projektowana pod gres wykazuje skrajnie inną charakterystykę przepływów niż ta przeznaczona pod parkiet lub deskę warstwową.
Zmiana rozstawu rur w zależności od oporu cieplnego
W pomieszczeniach, gdzie inwestor planuje ułożenie materiałów o podwyższonej izolacyjności termicznej, projektant musi zagęścić strukturę ułożenia instalacji. O ile dla płytek ceramicznych standardowy rozstaw rur w ogrzewaniu podłogowym pod panele czy gres wynosi 15 cm (s = 0,15 m), o tyle pod deskę drewnianą należy bezwzględnie zastosować rozstaw 10 cm lub nawet 7,5 cm w strefach brzegowych przy przegrodach zewnętrznych. Zagęszczenie przewodów kompensuje wpływ oporu cieplnego posadzki na projekt poprzez zdecydowane zwiększenie aktywnej powierzchni wymiany ciepła na każdy metr kwadratowy jastrychu.
Wpływ na długość pętli i opory hydrauliczne
Zmniejszenie odległości między rurami z 15 cm do 10 cm drastycznie zwiększa zapotrzebowanie na materiał: z 6,7 mb do aż 10 mb na każdy metr kwadratowy. Dla pokoju o powierzchni 20 m2 oznacza to fizyczny wzrost długości rurociągu ze 134 m do 200 m. Ponieważ maksymalna długość pętli ogrzewania podłogowego z rury PEX 16x2 mm wynosi normowo 100 m z uwagi na liniowe straty ciśnienia, inżynier zmuszony jest podzielić jedno pomieszczenie na dwie niezależne sekcje. To bezpośrednio generuje potrzebę zakupu większego rozdzielacza (np. sekcja 10-obwodowa zamiast 8-obwodowej), podnosząc koszt inwestycji o szafkę i osprzęt.
Symulator Zależności Hydraulicznych
Przełącz rodzaj posadzki i zobacz, jak zmieniają się parametry obliczeniowe w projekcie instalacji.
Wpływ na przepływy i dobór pompy obiegowej
Mnożenie liczby sekcji oraz wyższe opory hydrauliczne instalacji podłogowej wymuszają dokładne zbalansowanie rozdzielacza. Wykonując precyzyjne obliczanie przepływu masowego w podłogówce, przyjmujemy zapotrzebowanie obiektu na poziomie Q = 11,5 kW przy schodzeniu czynnika Delta T = 5K. Wymagany przepływ masowy instalacji wynosi wtedy około 1,98 m3/h.
Jeśli w całym domu zastosujemy grubą deskę, straty ciśnienia w obiegach skoczą z bezpiecznych 15 kPa do aż 35 kPa. Fabryczny dobór pompy obiegowej do ogrzewania podłogowego zintegrowanej wewnątrz pompy ciepła (z reguły o wysokości podnoszenia do 6 mH2O, czyli 60 kPa) okaże się niewystarczający do przetłoczenia tak ogromnego strumienia przy tak wysokich oporach. Układ wymagać będzie kosztownej modyfikacji: montażu sprzęgła hydraulicznego oraz dodatkowej, zewnętrznej pompy obiegowej klasy premium, co generuje wyższy pobór prądu przez dekady eksploatacji budynku.
Twoja podłoga wymaga projektu opartego o fizykę, a nie domysły
Wybór wykończenia posadzki decyduje o całej hydraulice budynku. Nie pozwól instalatorowi układać rurociągów na oko, co doprowadzi do niedogrzania pomieszczeń i przeciążenia pompy ciepła. Zamów profesjonalny projekt, który przeliczy dokładny opór cieplny Twojej wymarzonej podłogi i zagwarantuje pełną moc instalacji.
Zamów inżynierski projekt ogrzewania podłogowegoNajczęstsze błędy wykonawcze przy doborze okładzin i podłogówki
Ignorowanie zjawisk termodynamicznych i mechanicznych zachodzących w pracującej płycie grzewczej to najkrótsza droga do trwałego uszkodzenia materiałów wierzchnich oraz drastycznego ograniczenia sprawności ogrzewania. Oto szczegółowa analiza krytycznych błędów z perspektywy inżynierskiej nadzoru nad realizacją.
Inżynierski Raport Diagnostyczny
Wykryto krytyczne zaburzenie przepływu energii. Stosując nieprawidłowe materiały generujesz ogromne straty termiczne. Całkowite koszty eksploatacji rosną, ponieważ błędy montażowe ogrzewania podłogowego zmuszają źródło ciepła do ciągłej pracy z zawyżoną temperaturą.
Studio Przypadków: Decyzje wykończeniowe z życia wzięte
Praktyka inżynierska pokazuje, że teoria to jedno, a realne domy to drugie. Przeanalizujmy cztery typowe scenariusze z naszych tegorocznych projektów z całej Polski. Zobacz, jak wytyczne inwestorów dotyczące podłóg zmieniły całkowicie parametry naszych instalacji.
Michał, Wrocław (140 m²)
Nowy dom z pompą ciepła. Salon i kuchnia w gresie.
Anna i Tomasz, Gdańsk (120 m²)
Otwarta strefa dzienna, cienkie panele na klik + podkład PUM.
Krzysztof, Zakopane (180 m²)
Klimatyczny dom u podnóża Tatr, w całości drewno klejone.
Ewa, Warszawa (160 m²)
Adaptacja poddasza użytkowego na strefy sypialniane.
Podsumowanie eksperta: Zdaniem Roberta Kucharskiego...
Robert Kucharski
CEO PORTALU
Ostateczna decyzja, która zmienia projekt
"Wybór gresu to decyzja inżynieryjnie bezbłędna. Gwarantuje ona bezproblemową, niskotemperaturową pracę systemu, umożliwiając pompie ciepła generowanie mocy z najwyższym możliwym parametrem SCOP. To jedyny wariant, gdzie ogrzewanie podłogowe jako jedyne źródło ciepła sprawdzi się bez konieczności drastycznego przewymiarowania instalacji."
— R. KucharskiFAQ – Najczęściej zadawane pytania o ogrzewanie podłogowe a podłogi
Odpowiedzi na kluczowe dylematy inwestorów poszukujących kompromisu pomiędzy estetyką wykończenia a maksymalną sprawnością energetyczną instalacji.
Konsekwencja: Zaburzenie bilansu pętli i sztuczne zawyżenie parametru jakim jest temperatura zasilania ogrzewania podłogowego.
Weryfikacja: Prawidłowe parametry gwarantują stabilną emisję bez ryzyka rozsychania się zamków blokujących.
Wynik: Obniżenie krzywej grzewczej podnosi współczynnik SCOP pompy ciepła o około 15-20% w skali roku.
Zagrożenie: Brak bezpośredniego przylegania blokuje ciepło i obniża temperaturę odczuwalną w pomieszczeniu.
Wskazówka inżynierska: Zwykłe podkłady ze spienionego polietylenu degradują efektywność i odcinają przepływ energii.
Podsumowanie: Inżynierski dobór okładziny a koszty eksploatacji
Wpływ rodzaju okładziny podłogowej na wydajność ogrzewania podłogowego to fundamentalna zależność inżynierska, której zaniedbanie na etapie wykończenia wnętrz niszczy potencjał ekonomiczny nawet najdroższej pompy ciepła. Zrozumienie fizyki budowli na styku posadzki z powietrzem to klucz do niskich rachunków.
Gres czy deska? Decyzja, która zmienia projekt
Wybór gresu gwarantuje bezproblemową, niskotemperaturową pracę systemu, umożliwiając pompie ciepła generowanie ciepła z najwyższym możliwym parametrem SCOP. Z kolei panele winylowe, laminowane i naturalne drewno wymagają rygorystycznego reżimu wykonawczego. Ich wyższy opór cieplny wymaga celowego przewymiarowania instalacji jeszcze na etapie przygotowywania projektu instalacji sanitarnej i dokładnego określenia rodzaju wylewki.
Symulator Emisji Ciepła
Wybierz materiał wykończeniowy i zobacz fizykę ogrzewania w praktyce.
Minimalny Opór Cieplny
Płytki gresowe zachowują się jak autostrada dla ciepła. Charakteryzują się najniższym oporem cieplnym, co gwarantuje natychmiastową reakcję układu.
Materiały do pobrania
Zachowaj tę wiedzę dla siebie lub przekaż ją swojemu wykonawcy.

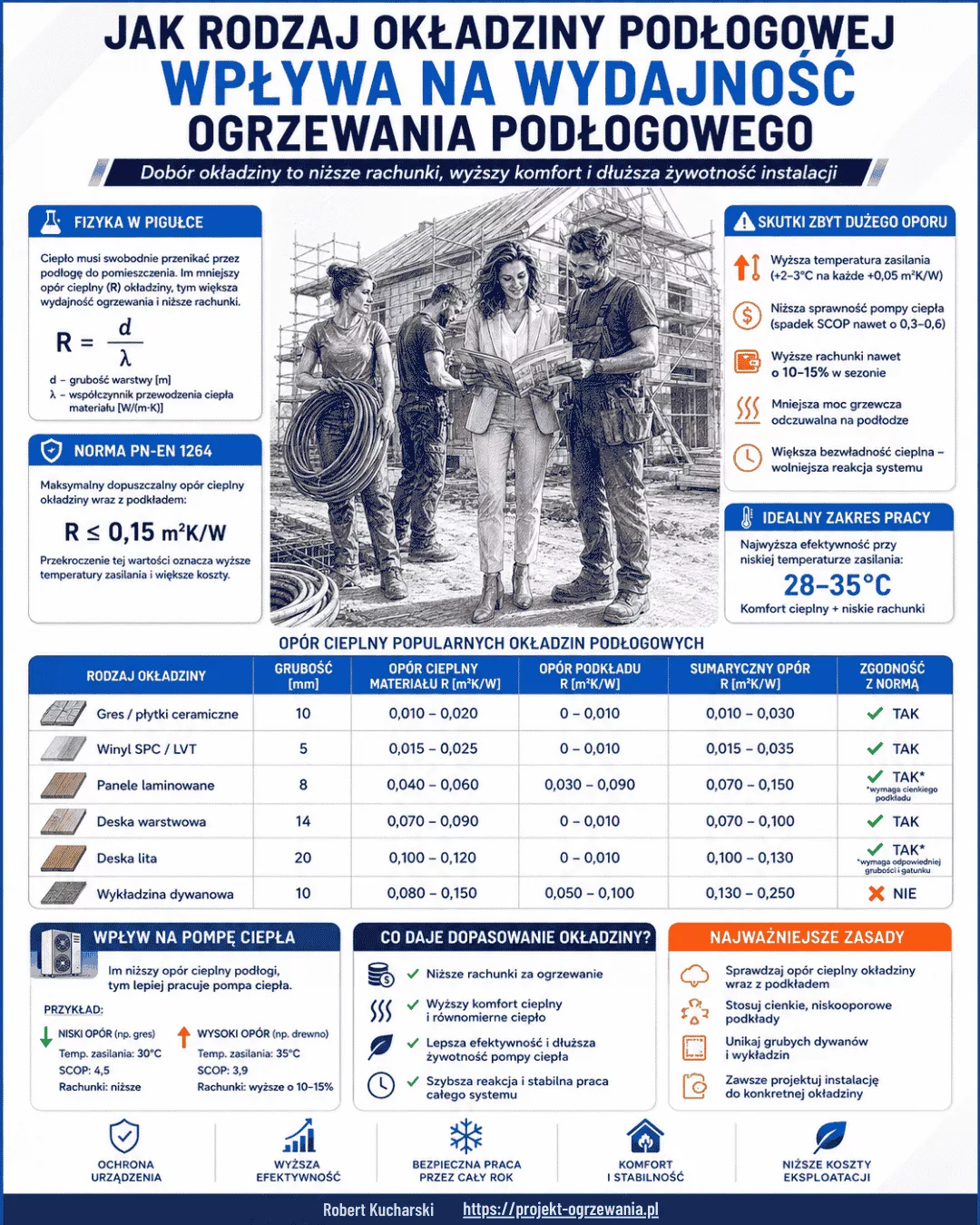

Infografika: Ściągawka Inwestora
Przygotowałem skrót najważniejszych norm, zaleceń i pułapek technologicznych w wygodnej formie graficznej. Zanim zamówisz wylewkę na ogrzewanie podłogowe, zapisz plik na telefonie przed wizytą na budowie. Pamiętaj, że jastrych to największy magazyn energii w twoim domu – nie blokuj go złą okładziną.
