Pompa ciepła, podłogówka i grzejniki w jednym układzie
Czy to będzie poprawnie działać?
Tak, ale tylko pod ścisłymi warunkami inżynierskimi. Podłączenie tych dwóch systemów jest wymuszone przy termomodernizacji lub adaptacji poddasza. Aby system zadziałał poprawnie bez niszczenia kompresora, bezwzględnie wymaga zaprojektowania sprzęgła hydraulicznego (bufora) oraz obrotowego zaworu mieszającego dla strefy podłogowej, redukującego temperaturę np. z 45°C do 30°C.
Konsekwencje braku zbilansowania
Pominięcie twardych obliczeń i poskładanie węzła „na oko” skutkuje przepływem zwarciowym. Najczęstsze objawy to lodowaty parter (brak obiegu w podłogówce), przegrzewanie salonu oraz ciągłe taktowanie pompy ciepła. Drastyczny spadek sprawności (SCOP) sprężarki winduje koszty eksploatacyjne budynku nawet o 35% w skali roku grzewczego.
Interaktywne narzędzia dla inwestora
Ten artykuł to inżynierska baza wiedzy. Zamiast czytać bloki tekstu, w dalszej części materiału skorzystasz z darmowych narzędzi, w których samodzielnie zweryfikujesz poprawność swojej instalacji:
Czy pompa ciepła podłogówka i grzejniki to dobre połączenie w starym i nowym domu?
Fizyka budowli nie wybacza błędów. Zgodnie z wytycznymi normy PN-EN 12831:2006, układ wymaga grupy pompowej mieszającej. Różnica temperatur (ΔT) wynosząca 13K kategorycznie wymusza montaż sprzęgła hydraulicznego. Wybierz swój scenariusz inwestycyjny.
Jak połączyć podłogówkę z grzejnikami przy pompie ciepła?
Taktowanie (short-cycling) to zabójca sprężarek. Kiedy pętle grzejników się zamkną, pompa nie ma gdzie zrzucić energii. Poznaj 4-etapową architekturę węzła cieplnego, która gwarantuje bezpieczeństwo na dekady.
Produkcja energii (Zasilanie Główne)
Pompa obiegowa wbudowana wewnątrz jednostki pompy ciepła tłoczy czynnik grzewczy na wysoki parametr narzucony przez najbardziej wymagający odbiornik w domu (grzejniki).
Jednostka produkuje wodę o temperaturze np. 45°C i wysyła ją z dużą prędkością bezpośrednio do kotłowni.
Bufor: Serce układu hybrydowego
Woda z pompy ciepła wpada do bufora równoległego, który pełni funkcję sprzęgła hydraulicznego. Rozdziela on strumienie i zrównuje ciśnienia między układami o różnych oporach.
Odbiór Punktowy (Grzejniki)
Z bufora wychodzą dwa niezależne obiegi wtórne. Pierwszy z nich, obieg bezpośredni, zasila grzejniki kaloryferowe wodą o pierwotnej temperaturze 45°C za pomocą własnej pompy obiegowej.
Opór tego układu to często ułamek (ok. 10 kPa) tego, co generuje podłogówka, a zład wody wynosi zaledwie kilka litrów.
Odbiór Płaszczyznowy (Podłogówka)
Obieg z zaworem mieszającym podsysa gorącą wodę z bufora, miesza ją z chłodną wodą wracającą z podłogi, redukując temperaturę do bezpiecznych 30°C (zgodnie z PN-EN 1264).
Jakie grzejniki do układu mieszanego z pompą ciepła?
Wybór emiterów determinuje sukces całej inwestycji. Zobacz, jak fizyka opisana w normie PN-EN 442 weryfikuje wydajność poszczególnych rozwiązań przy obniżonym parametrze zasilania.
Baza odniesienia: Płaszczyzna
Standardowy układ podłogowy służy nam jako punkt zerowy. Działa na najniższym parametrze 35°C. Gwarantuje najwyższą sprawność kompresora i chroni dom przed drastycznym wzrostem rachunków.
Kalkulator układu mieszanego: Jak policzyć moc i przepływy?
Zgodnie z prawami fizyki budowli zawartymi w normie PN-EN 12831, instalacje grzewcze nie tolerują zgadywania. Użyj poniższego algorytmu, aby przekształcić projektowe straty cieplne na twarde parametry hydrauliczne (wzór Q = m * c * deltaT).
Wybierz wyliczone straty ciepła dla wybranego pomieszczenia (lub całego domu dla pompy ciepła).
Skorygowane OZC pod straty przesyłowe za buforem.
Rozbij ten przepływ na 3-4 pętle, aby na rotametrze ustawić przepływ ok. 1.5 l/min na sekcję.
Ścisły algorytm obliczeniowy krok po kroku
Krok 1: Wyznaczenie mocy z naddatkiem (OZC)
Każde pomieszczenie wymaga obliczenia strat ciepła przez przenikanie i wentylację (bilans OZC). W układach mieszanych dodajemy naddatek na straty przesyłowe z bufora do rozdzielaczy (min. 15%). Wzór: Q_obl = Q_pomieszczenia * 1,15.
Krok 2: Ustalenie projektowej różnicy temperatur
Delta T definiuje, ile energii cieplnej zostawiamy w danym punkcie. Obieg podłogowy wymaga płaskiej wymiany (np. zasilanie 35, powrót 28 = 7K). Grzejniki potrzebują wyższej delty (np. zasilanie 45, powrót 35 = 10K). Dla zasilania głównego sprężarki PC przyjmuje się rygorystyczne 5K.
Krok 3 i 4: Masowy przepływ i Kvs
Zamieniamy Waty na litry wg wzoru: m = (Q_obl * 3600) / (c * Delta T), gdzie stała c=4186 J/(kg*K). Twarde wyliczenie przepływu m pozwala bezbłędnie dobrać zawór trójdrogowy mieszający (np. Kvs 4.0 m3/h) chroniąc system przed szumami akustycznymi.
Najczęstsze błędy instalacyjne w systemach mieszanych i ich konsekwencje
Zjawisko przepływu zwarciowego to najgrubszy grzech polskiego rynku, łamiący wytyczne PORT PC. Kosztuje inwestora średnio od 800 do 1200 PLN strat rocznie na rachunkach. Zdiagnozuj problem krok po kroku.
Przepływ zwarciowy
Woda zawsze płynie po linii najmniejszego oporu. Zmontowanie układu, gdzie na jednym rozdzielaczu mamy opory rzędu 25 kPa (długie pętle podłogówki), a na drugim zaledwie 10 kPa (krótkie obiegi grzejników bez dławienia powrotnego), to katastrofa.
Woda wyrzucona przez grupę pompową natychmiast "ucieknie" na grzejniki, całkowicie omijając instalację płaszczyznową zalaną w wylewce.
Efekt u klienta? Chaos instalacyjny.
- Grzejniki parzą, a podłoga na parterze pozostaje lodowata.
- Rotametry na rozdzielaczu podłogowym nie chcą się podnieść, mimo że pompa tłoczy na 3. biegu.
- Taktowanie: Pompa ciepła zczytuje wysoką temperaturę powrotu (woda szybko wraca z grzejników) i wyłącza sprężarkę po 10 minutach. Podłogówka, potrzebująca min. 3 godzin ładowania, nie ma szans się nagrzać.
Matematyka, nie metoda prób i błędów
Lekarstwem jest nastawa wstępna na zaworach termostatycznych grzejników (tzw. ograniczenie Kv) oraz precyzyjne ustawienie przepływów wyliczone w projekcie instalacji.
Należy również zweryfikować fizykę budynku. Jeśli np. izolacja poddasza to zaledwie 15 cm piany, straty zmuszą pompę do podbicia krzywej grzewczej. Warto wdrożyć rekuperację, która obniżając OZC, pozwala na redukcję parametrów zasilania.
Jak OZC i system mieszany wpływają na projekt ogrzewania?
Wdrożenie systemu z pompą ciepła bezwzględnie wymaga zaktualizowanych, rygorystycznych obliczeń według normy PN-EN 12831-1:2017-08. Optymalizacja instalacji to walka o maksymalne obniżenie temperatury zasilania. Zobacz, jak wpływa to na poszczególne strefy budynku.
Ekstremalna kompensacja pętlami
Wiedząc z pliku OZC, że nie mogę wysłać na dom wody o temperaturze 55°C (bo zniszczę sprawność SCOP pompy ciepła), muszę "zapakować" rurę w beton na parterze niezwykle gęsto. Tylko wtedy układ odda stabilnie 60 W/m².
Konieczne jest zagęszczenie rozstawu rur z typowych 15 cm na 10 cm, a w strefach obwodowych (przy ogromnych oknach tarasowych HST) schodzimy w projekcie nawet do 5 cm. Pod uwagę w algorytmach bierzemy również docelowy opór cieplny paneli (R < 0,15 m²K/W) oraz precyzyjną grubość jastrychu.
Przewymiarowanie emiterów ciepła
Z kolei na piętrze, opierając się na tym samym bilansie OZC, muszę dobrać wielkość fizyczną grzejnika płytowego do z góry założonego parametru zasilania 45°C (a nie 75°C, jak przy starym kotle węglowym).
Wymusza to na inwestorze zastosowanie wielkogabarytowych modeli trzypłytowych typu C33 o długości nierzadko sięgającej 1600 mm. Tylko takie wytyczne z projektu chronią system przed niedogrzaniem poddasza i zapobiegają "wojnie" między termostatami, a pompą ładującą sprzęgło.
Projekt instalacji dyktuje warunki gry na budowie
Brak profesjonalnej dokumentacji to gwarancja awarii i przepłacania za materiał. Zamów profesjonalny projekt wodnego ogrzewania podłogowego z obliczeniami OZC i analizą hydrauliczną. Zainwestuj w bezpieczeństwo, które zwraca się z każdym rachunkiem za prąd.
ZAMÓW PROJEKT PODŁOGÓWKI Z OZCStudium przypadku: Opanowanie chaosu w układzie mieszanym
Gdy opory hydrauliczne spotykają się z brakiem dokumentacji, portfel inwestora zawsze przegrywa. Zobacz twarde dane z audytu przed i po interwencji naprawczej.
Kontekst Inwestycji
Dom o powierzchni 150 m², zlokalizowany w górzystym terenie Podkarpacia, przechodził głęboką termomodernizację zimą 2025/2026 roku. Na piętrze pozostawiono stare grzejniki płytowe, na parterze wylano nową posadzkę z ogrzewaniem podłogowym. Instalator zamontował jednostkę o mocy 8 kW bez sprzęgła hydraulicznego, wpinając obie strefy "na trójnikach" do wbudowanej pompy obiegowej.
Diagnoza błędów wykonawczych
Klasyczny przepływ zwarciowy. Woda z pompy natychmiast uciekała przez grzejniki (opór ok. 10 kPa), całkowicie ignorując długie pętle podłogówki (opór >25 kPa). Jednostka odczytywała gorący powrót z kaloryferów, uznawała dom za dogrzany i wyłączała się po kilkunastu minutach pracy. Koszt miesięczny zimą dobił do 1850 PLN.
Wdrożenie standardu inżynierskiego
Na podstawie twardych obliczeń OZC wdrożono bufor o pojemności 120L pełniący rolę sprzęgła. Obwód podłogowy zabezpieczono zaworem mieszającym z siłownikiem, gwarantującym stały zład 32°C na posadzkę. Z kolei trzy kluczowe grzejniki V22 wymieniono na przewymiarowane C33, co pozwoliło obniżyć maksymalną krzywą zasilania do 45°C (zamiast 55°C). Efekt? Stabilna praca układu i cięcie rachunków o połowę.
Hybryda to ostateczność, nie standard
Jako specjalista projektujący systemy płaszczyznowe stanowczo odradzam łączenie podłogówki z grzejnikami w nowym budownictwie. Każdy argument inwestora o "szybkim nagrzewaniu sypialni" upada w starciu z twardymi prawami termodynamiki i wskaźnikami rocznego SCOP pompy ciepła.
Układ mieszany ma sens ekonomiczny wyłącznie w przypadku skomplikowanych termomodernizacji starych domów, gdzie fizyczne usunięcie grzejników z piętra jest niemożliwe.
Opory hydrauliczne nie wybaczają
Największym błędem branży jest ignorowanie różnic w przepływach. Wpięcie strefy grzejnikowej (opór ~10 kPa) i podłogowej (opór >25 kPa) bez zastosowania bufora równoległego gwarantuje zjawisko przepływu zwarciowego.
Zmuszając urządzenie niskotemperaturowe do pracy na krzywej rzędu 50°C, świadomie godzisz się na wzrost rachunków za prąd o kilkadziesiąt procent w skali roku i ryzykujesz błyskawiczne zatarcie sprężarki na skutek taktowania (short-cycling).
Matematyka zamiast zgadywania
Jeśli musisz wykonać instalację mieszaną, powierz ją profesjonalistom i nie opieraj się na "doświadczeniu montera". Węzeł cieplny musi posiadać sprzęgło (minimum 15 litrów zładu na 1 kW mocy pompy) oraz obrotowy zawór trójdrogowy redukujący temperaturę podłogi.
„Fundamentem sukcesu nie są drogie materiały, ale zaktualizowane obliczenia OZC zgodne z normą PN-EN 12831. To projekt dyktuje warunki gry na budowie, chroniąc Twój budżet.”
FAQ - Pompa ciepła, podłogówka i grzejniki
Baza wiedzy inwestora. Kliknij wybrane pytanie, aby rozwinąć odpowiedź techniczną.
Tak, jest to technicznie wykonalne, ale bezwzględnie wymaga wykonania bilansu cieplnego OZC budynku, by sprawdzić, czy stare emiter oddadzą wystarczającą moc przy obniżonym parametrze (np. 45/35°C). W ponad 70% starych domów w Polsce konieczna jest przynajmniej częściowa wymiana instalacji na konwektory trójpłytowe (V33) w celu niedopuszczenia do niedogrzania zimą.
Tak, w systemach mieszanych sprzęgło hydrauliczne lub bufor pełniący jego funkcję są elementami krytycznymi, chroniącymi przed awarią. Zrównoważenie diametralnie różnych oporów przepływu i temperatur między pętlami z wylewki a szybkimi kaloryferami bez bufora i osobnej grupy mieszającej doprowadzi do natychmiastowego taktowania i uszkodzenia kompresora.
Ze względu na konieczność produkcji gorętszej wody (wyższa krzywa grzewcza rzędu 45-50°C narzucona przez grzejniki), rachunki za energię elektryczną przy pompie ciepła rosną. Roczne koszty eksploatacyjne układu hybrydowego mogą być wyższe o 15% do nawet 30% w porównaniu do 100% instalacji płaszczyznowych, które osiągają wyższy współczynnik efektywności SCOP.
Inteligentna automatyka powinna kierować z jednostki zewnętrznej wodę o temperaturze ok. 45°C prosto na rozdzielacz strefy grzejnikowej oraz do bufora. Z poziomu kotłowni, za pomocą obrotowego zaworu z siłownikiem mieszającym (grupa pompowa), woda ta musi zostać podbramkowo zredukowana do bezpiecznej maksymalnej temperatury zasilania podłogówki (ok. 30-35°C) przed wtłoczeniem jej w rury zatopione w jastrychu na parterze.
Dobór osobnej pompy obiegowej za buforem musi opierać się wyłącznie na oporach najdłuższej pętli (często powyżej 20 kPa) i wyliczonym sumarycznym przepływie masowym dla strefy parteru. Pompa obiegowa w jednostce głównej odpowiada wtedy wyłącznie za wtłoczenie energii przez krótki, niskoporowy odcinek wprost do zładu w buforze, co rozwiązuje konflikty hydrauliczne.
Podsumowanie: Pompa ciepła, podłogówka i grzejniki w jednym układzie
Instalacja mieszana to bezlitosny sprawdzian dla instalatora. Zignorowanie praw hydrauliki i fizyki budowli skutkuje natychmiastowym taktowaniem sprężarki i drastycznym wzrostem rachunków za prąd.
Kompendium Wiedzy: Schemat Węzła i Parametry
Materiały techniczne przygotowane na podstawie normy PN-EN 12831 oraz standardów VDI 4650.

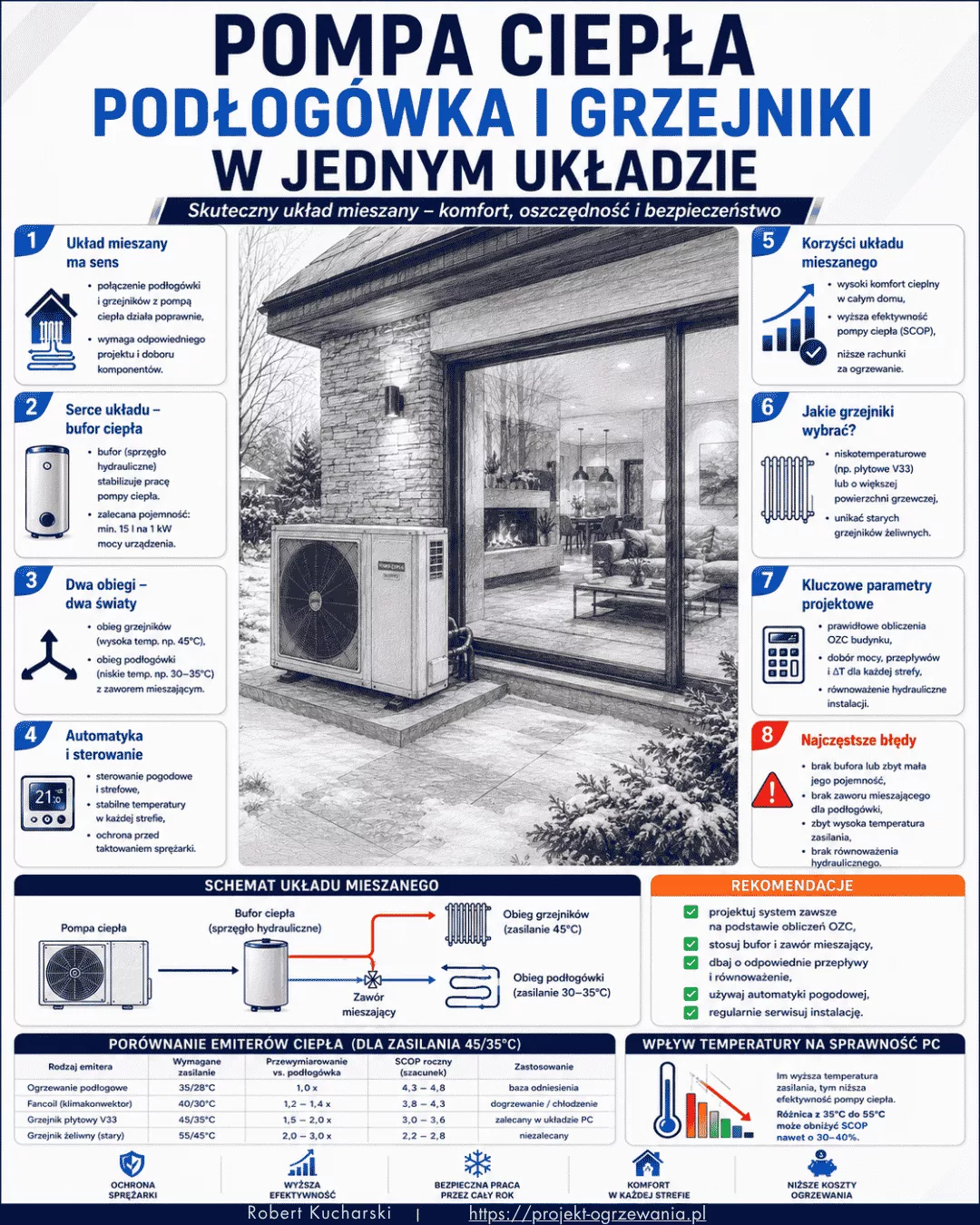

Zebrałem wszystkie najważniejsze parametry instalacji hybrydowej w jednym miejscu. Infografika zawiera czytelny schemat podłączenia bufora, porównanie emiterów ciepła oraz listę krytycznych błędów instalacyjnych, których musisz unikać.
