Zasada działania wymiennika płytowego w ogrzewaniu podłogowym opiera się na zjawisku przewodzenia ciepła przez cienką stalową przegrodę przy zachowaniu całkowitej separacji hydraulicznej dwóch niezależnych obiegów. Jest to kluczowy element instalacji niskotemperaturowych, który umożliwia bezpieczną współpracę wysokotemperaturowego źródła ciepła z wrażliwą na przegrzanie wylewką podłogową. W niniejszym artykule przeanalizuję szczegółowo fizykę tego procesu, parametry techniczne oraz kryteria optymalnego doboru urządzenia w kontekście normy PN-EN 1264 dotyczącej ogrzewania płaszczyznowego.
Współczesne systemy grzewcze coraz częściej wymagają oddzielenia obiegu źródła ciepła od obiegu odbiorczego. W przypadku podłogówki, gdzie temperatura zasilania nie powinna przekraczać 55°C (a optymalnie wynosi 35-40°C), wymiennik płytowy staje się nie tyle dodatkiem, co koniecznością techniczną przy współpracy z kotłami stałopalnymi, gazowymi niekondensacyjnymi czy nawet niektórymi pompami ciepła pracującymi w trybie wysokotemperaturowym.

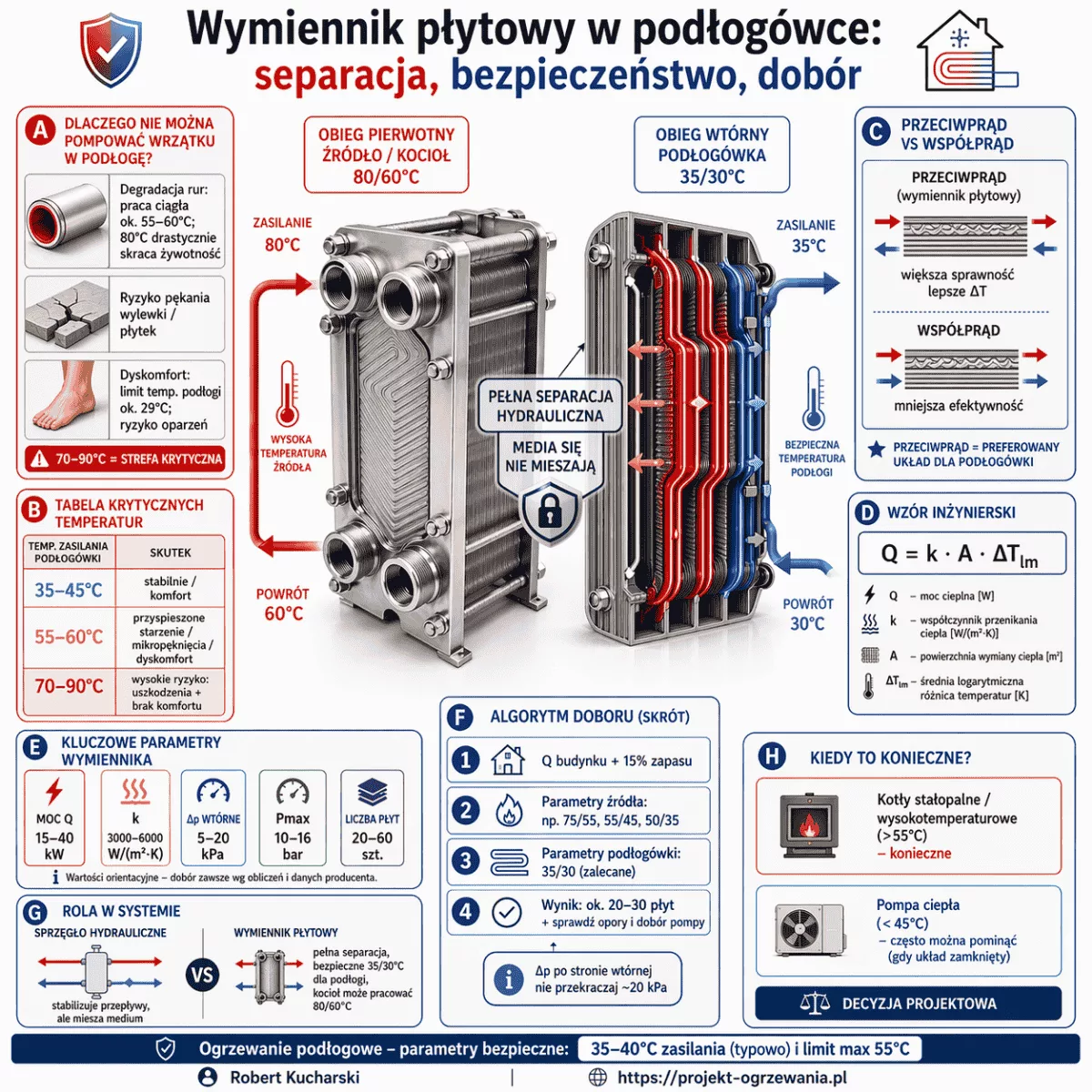

Czym dokładnie jest wymiennik płytowy w instalacji podłogowej?
Wymiennik płytowy to urządzenie składające się z pakietu cienkich, profilowanych płyt ze stali nierdzewnej (najczęściej AISI 316L lub AISI 304), które są ze sobą szczelnie zlutowane lub skręcone.
Pomiędzy płytami powstają naprzemienne kanały przepływowe – jedne dla medium pierwotnego (gorąca woda z kotła), drugie dla medium wtórnego (woda krążąca w pętlach podłogowych). Fizyczny kontakt obu cieczy jest niemożliwy, co stanowi fundament bezpieczeństwa całej instalacji.
Każdy wymiennik charakteryzuje się zestawem parametrów, które bezpośrednio determinują jego przydatność. Poniższa tabela przedstawia kluczowe wielkości dla typowych aplikacji mieszkaniowych (10–30 kW).
| Parametr techniczny | Oznaczenie | Typowa wartość | Znaczenie praktyczne |
|---|---|---|---|
| Moc nominalna | Q | 15–40 kW | Musi odpowiadać zapotrzebowaniu cieplnemu budynku powiększonemu o 15–20% zapasu. |
| Współczynnik przenikania | k | 3000–6000 W/(m²·K) | Im wyższy, tym mniejszy wymiennik potrzebny do przeniesienia tej samej mocy. |
| Spadek ciśnienia wtórny | Δp | 5–20 kPa | Krytyczny parametr dla prawidłowego doboru pompy obiegowej podłogówki. |
| Maksymalne ciśnienie | Pmax | 10–16 bar | Standard wytrzymałościowy dla instalacji zamkniętych z naczyniem wzbiorczym przeponowym. |
| Maksymalna temp. | Tmax | 110–180°C | Zabezpieczenie strukturalne przed skrajnym przegrzaniem z kotła stałopalnego. |
| Liczba płyt | n | 20–60 | Decyduje o fizycznej powierzchni wymiany ciepła i oporach hydraulicznych. |
| Pojemność wodna | V | 0,5–2,5 dm³ | Mała bezwładność cieplna = błyskawiczna reakcja układu na zmiany zapotrzebowania. |
Rozwinięta powierzchnia wymiany
Mimo małych gabarytów, wymiennik oferuje gigantyczną powierzchnię kontaktu między mediami dzięki specjalnemu tłoczeniu w jodełkę (herringbone pattern).
Kompaktowa potęga (Model 30-płytowy)
Złożenie kilkudziesięciu takich płyt w jeden zlutowany blok tworzy urządzenie, które bez problemu zasili ogrzewanie w dużym domu jednorodzinnym.
🔥 Dlaczego nie można pompować wrzątku w podłogę?
Odpowiedź jest dwutorowa: bezpieczeństwo materiałowe oraz komfort użytkowania. Woda z typowego kotła gazowego lub na paliwo stałe osiąga temperaturę 70–80°C, a w przypadku kotłów zgazowujących drewno może to być nawet 85–90°C w szczycie pracy. Wprowadzenie tak gorącego medium bezpośrednio do rur PEX lub PERT zatopionych w posadzce prowadzi do natychmiastowych, destrukcyjnych konsekwencji.
Degradacja Rur (PN-EN ISO 15875)
Maksymalna temperatura ciągłej pracy rur PEX wynosi 55–60°C. Długotrwałe narażenie na 80°C powoduje przyspieszone starzenie termiczne polietylenu, kruchość i utratę elastyczności.
Rozrywanie Wylewki
Naprężenia termiczne w jastrychu cementowym (współczynnik 0,012 mm/(m·K)) przy różnicy temperatur rzędu 40°C przekraczają jego wytrzymałość na rozciąganie.
Dyskomfort i Oparzenia
Norma PN-EN 1264-2 określa maksymalną temperaturę podłogi na 29°C. Przy zasilaniu rzędu 80°C, miejscowa temperatura posadzki osiąga wartości nieakceptowalne dla człowieka.
Symulator Degradacji Termicznej
Sprawdź na własne oczy, co dzieje się z instalacją, gdy temperatura zasilania przekracza bezpieczne normy. Przesuń suwak na temperaturę generowaną np. przez stary kocioł węglowy.
🔬 Inżynieria Wymiany Ciepła
Proces termodynamiczny w wymienniku płytowym opisuje równanie Fouriera, które definiuje sprawność przekazu energii między obiegiem kotła a pętlami podłogówki.
Przy parametrach 75/55°C (kocioł) oraz 40/30°C (podłoga), ΔTlm wynosi 29,7 K. Dla standardowego wymiennika (k=4500), wymagana powierzchnia to zaledwie 0,15 m². To pokazuje, dlaczego urządzenia te są tak małe przy tak ogromnych mocach.
🔄 Jak przepływ przeciwprądowy maksymalizuje efektywność?
Przełącz tryb przepływu poniżej, aby fizycznie zobaczyć, dlaczego jeden układ marnuje energię, a drugi wyciska z niej 100%.
Przepływ przeciwprądowy polega na skierowaniu obu mediów w przeciwne strony – gorące wchodzi od dołu, zimne od góry. Taka konfiguracja zapewnia najwyższą możliwą średnią różnicę temperatur na całej długości wymiennika, co przekłada się na minimalne straty egzergii i możliwość schłodzenia medium pierwotnego poniżej temperatury wylotowej medium wtórnego.
Zalety układu przeciwprądowego w liczbach
Porównanie efektywności układu współprądowego i przeciwprądowego dla identycznych parametrów wejściowych (T1_wej = 75°C, T2_wej = 30°C) doskonale obrazuje tę przewagę.
W układzie współprądowym oba media płyną w tym samym kierunku. Temperatury dążą asymptotycznie do wspólnej wartości pośredniej. Przy założeniu nieskończenie dużej powierzchni wymiany, oba strumienie osiągnęłyby tę samą temperaturę końcową T_końcowa = 52,5°C (średnia arytmetyczna). Oznacza to, że niemożliwe jest schłodzenie wody kotłowej poniżej 52,5°C, a podłogówka nigdy nie osiągnie temperatury wyższej niż 52,5°C.
W układzie przeciwprądowym sytuacja wygląda diametralnie inaczej. Teoretycznie, przy nieskończonej powierzchni wymiany, woda z kotła może zostać schłodzona do temperatury wejściowej podłogówki (30°C), a woda podłogowa podgrzana do temperatury wejściowej kotła (75°C). W praktyce inżynierskiej osiąga się tzw. approach temperature rzędu 2–5 K, co oznacza:
T1_wyj (kocioł) = 30°C + 3 K = 33°C
T2_wyj (podłogówka) = 75°C – 3 K = 72°C
Efektywność termodynamiczna układu przeciwprądowego jest zatem o 30–50% wyższa niż współprądowego przy zachowaniu dokładnie tej samej powierzchni wymiany (wielkości wymiennika).
📈 Dynamika wymiany ciepła na wykresie
Przetestuj różnicę między układem optymalnym a błędnym.
Poniższy model pokazuje, jak zmienia się temperatura wody wewnątrz wymiennika. Przełączając tryby, zobaczysz dlaczego układ przeciwprądowy jest jedynym słusznym rozwiązaniem w podłogówce.
- 🔴 Kocioł: Oddaje ciepło (spadek z 75°C).
- 🔵 Podłogówka: Odbiera ciepło (wzrost do ok. 72°C).
Algorytm doboru wymiennika ciepła
Poniższy schemat logiczny pozwala na samodzielne oszacowanie wymaganego rozmiaru wymiennika płytowego do instalacji podłogowej. Jest to uproszczony algorytm inżynierski, który daje silną podstawę do rozmowy z instalatorem i zapobiega błędom w doborze pompy obiegowej.
Rola wymiennika płytowego w projekcie ogrzewania podłogowego – aspekty systemowe.
Wymiennika płytowego nie można rozpatrywać jako izolowanego komponentu. Jego obecność wymusza szereg inżynierskich decyzji dotyczących hydrauliki, automatyki i zabezpieczeń całej instalacji.
🔀 Sprzęgło Hydrauliczne
Oddziela obieg kotła od obiegów grzewczych przy zachowaniu wspólnego medium. Problem pojawia się, gdy kocioł wymaga wysokiej temperatury powrotu (np. 60°C dla stałopalnego), a podłogówka pracuje na niskich parametrach. Sprzęgło nie zapobiega mieszaniu, a jedynie stabilizuje przepływy.
🧱 Wymiennik Płytowy
Zapewnia pełną separację fizyczną mediów. Umożliwia stabilną pracę kotła na parametrach rzędu 80/60°C, jednocześnie oddając do podłogówki wodę o bezpiecznej temperaturze 35/30°C. To rozwiązanie bezwzględnie niezbędne przy modernizacji starszych instalacji.
Opór hydrauliczny wymiennika musi zostać uwzględniony w obliczeniach wysokości podnoszenia pompy podłogowej. Pominięcie tego elementu skutkuje niedogrzaniem najdalszych pętli.
Układ chroni podłogówkę przed przegrzaniem. Zmiana temperatury za wymiennikiem wymusza natychmiastową reakcję siłownika zaworu. (Temperatura zadana: 35°C).
Zbyt wiele zmiennych do opanowania?
Błędy hydrauliczne (zły dobór pompy, brak uwzględnienia oporów wymiennika) mszczą się latami zimnymi podłogami. Zabezpiecz swoją inwestycję profesjonalnym projektem, zanim wylejesz beton.
📐 Zamów Indywidualny Projekt InstalacjiDlaczego wymiennik płytowy jest rozwiązaniem optymalnym?
Główne pytanie inwestorów brzmi: „Czy do ogrzewania podłogowego faktycznie potrzebuję wymiennika?”
Krótka odpowiedź: TAK, jest on niezbędny, jeśli Twoje źródło ciepła (np. kocioł stałopalny, stary kocioł gazowy) pracuje na temperaturze zasilania przekraczającej 55°C. Wymiennik obniża temperaturę wody do bezpiecznego poziomu 35–45°C, chroniąc system przed zniszczeniem. Sytuacja wygląda inaczej tylko przy nowoczesnych pompach ciepła pracujących na bardzo niskich parametrach.
Naukowe i finansowe argumenty za instalacją
📐 Zgodność z PN-EN 1264-3
Norma bezwzględnie wymaga, aby temperatura zasilania nie przekraczała odporności materiałowej jastrychu. Wymiennik sprzęgnięty z profesjonalnym rozdzielaczem to inżynierska gwarancja tej zgodności.
🛡️ Ochrona Inwestycji
Instalacja jest praktycznie niewymienialna. Koszt wymiennika (300-800 zł) to mniej niż 1% wartości systemu, a zabezpiecza przed remontem wartym nawet 30 000 zł.
⚡ Efektywność (Oszczędności)
Kocioł pracuje stabilnie z wysoką sprawnością, a podłogówka otrzymuje idealnie dawkowe ciepło. Dodając nowoczesne sterowanie, eliminujesz przegrzewanie i oszczędzasz 5-10% energii.
Sekcja FAQ – Najczęściej zadawane pytania
Błyskawiczne odpowiedzi na dylematy projektowe i montażowe.
Podsumowanie: Strażnik Twojej Instalacji
Zrozumienie zasady działania wymiennika płytowego w ogrzewaniu podłogowym wykracza poza czystą ciekawość techniczną. Jest to fundament świadomego projektowania i eksploatacji nowoczesnych, energooszczędnych systemów grzewczych. Wiedza o przepływie przeciwprądowym, średniej logarytmicznej różnicy temperatur i krytycznych parametrach doboru pozwala uniknąć kosztownych błędów wykonawczych, które w przypadku instalacji zatopionej w posadzce są praktycznie nieodwracalne.
Inwestycja w prawidłowo dobrany wymiennik to ułamek budżetu. To tania polisa chroniąca przed awarią serca układu hydraulicznego.
Wymiennik zabezpiecza układ opisany w kompleksowej wycenie instalacji, warty nierzadko dziesiątki tysięcy złotych.
W kontekście rosnących wymagań normy PN-EN 1264 oraz dążenia do maksymalnej efektywności energetycznej budynków, rola wymiennika jako strażnika temperatury i czystości hydraulicznej będzie wyłącznie rosła, nierzadko przewyższając funkcjonalnością tradycyjne sprzęgło hydrauliczne.
