Naczynie wzbiorcze: dobierz pojemność i ciśnienia, nie sam kolor zbiornika

Naczynie nie jest pojemnikiem „na zapas wody”. Ma przyjąć rozszerzający się czynnik, zachować rezerwę przy zimnej instalacji i utrzymać ciśnienie pomiędzy wymaganym minimum a bezpiecznym maksimum. Ten poradnik prowadzi od zładu i temperatury do pojemności nominalnej oraz prawidłowej konfiguracji.

kalkulator pojemności zład instalacji ciśnienie wstępne rezerwa wodna zawór bezpieczeństwa
Autor: Robert Kucharski Czas czytania: około 25 minut Aktualizacja techniczna: 16 września 2026 r.
Odpowiedź w 60 sekund

Jak dobrać naczynie wzbiorcze do instalacji grzewczej?

Nie dobiera się go wyłącznie do mocy pompy ciepła, powierzchni domu ani liczby pętli. Potrzebna pojemność zależy od całkowitej ilości czynnika, jego przyrostu objętości, wysokości instalacji oraz ciśnienia wstępnego i końcowego.

Najpierw oblicz zład i rozszerzalność, następnie wyznacz dopuszczalny zakres ciśnienia, dodaj rezerwę wodną i dopiero wtedy dobierz większą dostępną pojemność nominalną.

Fabryczne ciśnienie gazu nie musi pasować do Twojego budynku. Również naczynie zamontowane wewnątrz pompy ciepła albo kotła nie jest automatycznie wystarczające dla podłogówki, bufora i całej instalacji.

1

Policz wodę w całym układzie

Uwzględnij rury, źródło, przewody rozdzielcze, rozdzielacze, grzejniki, bufor, sprzęgło i wszystkie obiegi połączone hydraulicznie.

2

Rozdziel poziomy ciśnienia

Ciśnienie statyczne, wstępne, napełnienia, końcowe i nastawa zaworu bezpieczeństwa pełnią różne funkcje.

3

Sprawdź rzeczywisty produkt

Pojemność nominalna to nie wszystko. Liczą się dopuszczalne ciśnienie, temperatura membrany, medium, orientacja i instrukcja montażu.

Naczynie współpracuje z całą hydrauliką, dlatego warto rozumieć również, czym jest obieg grzewczy i jak działa pompa obiegowa w podłogówce.

Najpierw właściwe zastosowanie

Naczynie do ogrzewania, CWU, instalacji otwartej i solarnej to nie to samo

Wspólna nazwa prowadzi do błędnych zakupów. Kalkulator w tym artykule dotyczy przeponowego naczynia w zamkniętej, wodnej instalacji grzewczej.

Rodzaj układuRola naczyniaCo jest charakterystyczneCzy obejmuje go kalkulator?
Zamknięta instalacja grzewczaPrzejmuje rozszerzalność czynnika i stabilizuje ciśnienie.Membrana, komora gazowa, ciśnienie wstępne i współpraca z zaworem bezpieczeństwa.Tak — to podstawowy zakres narzędzia.
Instalacja otwartaZapewnia kontakt układu z atmosferą i przejmuje wzrost objętości.Naczynie otwarte, rury bezpieczeństwa i przelewowa; inna metoda projektowania.Nie.
Ciepła woda użytkowaPrzejmuje wzrost objętości wody użytkowej ogrzewanej w zasobniku.Wymagania higieniczne, ciśnienie sieci, reduktor i zawór bezpieczeństwa zasobnika.Nie — wymaga osobnego doboru.
Instalacja solarnaPrzejmuje rozszerzalność i skutki możliwego odparowania czynnika.Glikol, wysokie temperatury, stagnacja i szczególna pojemność rezerwowa.Nie.

Kolor płaszcza nie jest specyfikacją techniczną. O zastosowaniu decydują dokumenty konkretnego wyrobu: dopuszczalna temperatura i ciśnienie, materiał membrany, medium, sposób montażu i wymagane dopuszczenia.

Fizyka przed katalogiem

Dlaczego wzrost temperatury podnosi ciśnienie?

Woda prawie nie daje się sprężyć, ale jej objętość rośnie podczas ogrzewania. W zamkniętej instalacji dodatkowa objętość musi przemieścić membranę i sprężyć gaz po drugiej stronie naczynia.

V

Zład instalacji

Im więcej wody w rurach, źródle i buforze, tym większa bezwzględna objętość rozszerzającego się czynnika.

T

Zakres temperatur

Liczy się różnica pomiędzy stanem napełnienia a maksymalną temperaturą przyjętą dla danego układu.

e

Współczynnik rozszerzalności

Dla wody zależy od temperatur. Dla glikolu trzeba użyć danych dokładnej mieszaniny i stężenia.

p

Zakres ciśnienia

Ta sama nominalna pojemność przy niekorzystnym ustawieniu ciśnień ma znacznie mniejszą pojemność użytkową.

objętość rozszerzenia Vₑ = objętość instalacji Vsystem × przyrost objętości e

Podłogówka nie musi mieć większego zładu niż każdy układ grzejnikowy. Decydują długości i światło rur, pojemność przewodów głównych, źródła oraz elementów takich jak bufor ciepła albo sprzęgło hydrauliczne.

Temperatury nie wybieramy „na wszelki wypadek” bez związku ze schematem. Powinna odpowiadać maksymalnemu stanowi, jaki może wystąpić w chronionej części instalacji z uwzględnieniem źródła, automatyki i zabezpieczeń.

Moduł edukacyjny

Sześć wartości, których nie wolno ze sobą mylić

Kliknij kafel. Każdy parametr jest mierzony lub wyznaczany w innym stanie instalacji. Prawidłowy dobór polega na zachowaniu między nimi logicznej kolejności.

Najważniejsza relacja: zimna instalacja musi zachować dodatnie ciśnienie w najwyższym punkcie, naczynie musi zawierać rezerwę wody, a ciśnienie gorącego układu musi pozostać poniżej nastawy zaworu bezpieczeństwa.

Wysokość statyczna

Od przyłącza naczynia do najwyższego punktu

Mierzymy pionową różnicę poziomów, a nie długość rur. To ona tworzy ciśnienie hydrostatyczne w punkcie podłączenia naczynia.

Jak wyznaczyćZmierz wysokość pomiędzy króćcem naczynia a najwyżej położonym elementem instalacji.
Do czego służyDo ustalenia minimalnego ciśnienia i kontroli zabezpieczenia przed zasysaniem powietrza.
Typowy błądLiczenie długości przewodów albo liczby kondygnacji bez zmierzenia rzeczywistej różnicy poziomów.
Najczęściej pomijane dane wejściowe

Jak obliczyć całkowitą objętość instalacji?

Najlepiej zsumować pojemności z projektu i dokumentacji elementów. Gdy nie masz kompletnej listy, możesz oszacować część rurową z geometrii, ale nie wolno na tym zakończyć obliczeń.

RuraUproszczone światłoObjętość geometrycznaPrzykład dla 100 m
16 × 2,0 mmokoło 12 mmokoło 0,113 l/mokoło 11,3 l
17 × 2,0 mmokoło 13 mmokoło 0,133 l/mokoło 13,3 l
20 × 2,0 mmokoło 16 mmokoło 0,201 l/mokoło 20,1 l
ŹRÓDŁO

Wymiennik i moduł hydrauliczny

Sprawdź pojemność pompy ciepła, kotła, jednostki wewnętrznej oraz przewodów między urządzeniem i rozdziałem instalacji.

MAGAZYN

Bufor albo sprzęgło

Ich pojemność może być większa niż objętość wielu pętli razem. Pominięcie bufora potrafi całkowicie zmienić dobór.

ODBIORNIKI

Pętle, grzejniki i przewody

Uwzględnij wszystkie obiegi połączone z naczyniem, również dobiegi, piony, rozdzielacze i część grzejnikową.

Jeżeli nie znasz długości przewodów, pomocny będzie kalkulator ilości rury do podłogówki. Ilość wody w konkretnym wymiarze wyjaśnia osobny poradnik ile wody mieści się w rurze 16 mm.

Narzędzie główne

Kalkulator pojemności naczynia wzbiorczego

Narzędzie przeprowadza obliczenie dla zamkniętej instalacji grzewczej. Przyjmuje ciśnienia manometryczne, a we wzorze automatycznie uwzględnia ciśnienie atmosferyczne. Wynik jest pomocą projektową, nie zatwierdzeniem konkretnego produktu.

Od zładu do najbliższej większej pojemności nominalnej

Uzupełnij dane układu. Pola mają wartości przykładowe, które trzeba zastąpić parametrami rzeczywistej instalacji.

1

Całkowita objętość instalacji

Wpisz znany zład albo oszacuj go z rur i pozostałych elementów. Nie stosuj obu metod jednocześnie.

2

Czynnik i zakres temperatury

Dla wody kalkulator obliczy przyrost z tabeli gęstości. Dla innego medium podaj współczynnik z jego dokumentacji.

3

Wysokość i ciśnienia

Wartości wpisuj w barach manometrycznych. Ciśnienie końcowe zostanie wyznaczone z nastawy zaworu i wymaganej rezerwy.

Przykład jest gotowy do obliczenia

Kliknij przycisk, aby zobaczyć pojemność, rezerwę i kontrolę ciśnień.

Zład instalacji—
Przyrost objętości—
Objętość rozszerzenia Vₑ—
Rezerwa wodna VWR—
Minimum obliczeniowe—
Dobór nominalny—
Min. napełnienie zimne—
Ocena istniejącego naczynia—
Relacja ciśnień — skala do nastawy zaworu bezpieczeństwa
Statyczne— Wstępne p₀— Końcowe pₑ— Zawór pₛᵥ—

Do potwierdzenia

  • Dokumentacja konkretnego naczynia i rzeczywista objętość instalacji.

Ostrzeżenia

  • Brak obliczenia nie oznacza akceptacji danych.

Kalkulator stosuje model edukacyjny oparty na zależnościach dla przeponowego naczynia w zamkniętej instalacji grzewczej. Nie zastępuje projektu, aktualnej normy, dokumentacji źródła i naczynia ani sprawdzenia zabezpieczeń na budowie.

Częste pytanie przy pompie ciepła i kotle

Czy naczynie wbudowane w urządzenie wystarczy?

Może wystarczyć, ale nie dlatego, że zostało fabrycznie zamontowane. Trzeba sprawdzić, dla jakiego zładu i zakresu ciśnień przewidziano urządzenie oraz co dołączono po stronie instalacji.

A

Nominalna pojemność

Odczytaj ją z dokumentacji urządzenia. Nie zakładaj jej na podstawie wymiarów obudowy ani typowej konfiguracji innego modelu.

B

Ciśnienie fabryczne

Może nie odpowiadać wysokości Twojego budynku. Bez prawidłowego ustawienia część objętości naczynia jest niewykorzystana.

C

Dodatkowy zład

Bufor, długie magistrale, grzejniki i kolejne obiegi zwiększają ilość czynnika, której urządzenie mogło nie uwzględniać.

Dwóch naczyń nie ocenia się wyłącznie przez dodanie liczb z tabliczek. Muszą być połączone z chronioną częścią układu, mieć właściwe parametry i prawidłowo ustawione ciśnienie wstępne. Naczynie odcięte zaworem albo znajdujące się po drugiej stronie zamkniętej armatury nie chroni całej instalacji.

Przy układach ze źródłem niskotemperaturowym zobacz również projekt ogrzewania podłogowego z pompą ciepła. Szerszy kontekst całej kotłowni opisuje projekt instalacji grzewczej domu jednorodzinnego.

Pojemność to dopiero połowa zadania

Gdzie podłączyć naczynie wzbiorcze?

Punkt wpięcia wpływa na rozkład ciśnienia w instalacji. Naczynie tworzy punkt odniesienia, względem którego pompa podnosi lub obniża ciśnienie w poszczególnych częściach obiegu.

ZASADA

Punkt stałego ciśnienia

Naczynie podłącza się w miejscu wynikającym ze schematu hydraulicznego, często po stronie ssawnej pompy obiegowej. Nie sprowadza się to wyłącznie do hasła „zawsze na powrocie”.

TEMPERATURA

Ochrona membrany

Położenie powinno ograniczać niekorzystne oddziaływanie temperatury na membranę. Jeżeli nie można spełnić jej dopuszczalnych warunków, projekt wymaga dodatkowych środków ochrony.

DROŻNOŚĆ

Przewód bez przypadkowej blokady

Połączenie musi pozostawać drożne w każdej konfiguracji pracy chronionego układu. Armatura serwisowa wymaga zabezpieczenia przed niezamierzonym zamknięciem.

SERWIS

Dostęp do manometru i wentyla

Naczynie powinno dać się bezpiecznie odizolować, opróżnić po stronie wodnej i sprawdzić bez demontażu połowy kotłowni.

Przy kilku pompach, buforze lub sprzęgle położenie wymaga analizy stanów pracy. Samo wskazanie „przed pompą” jest niepełne, dopóki nie wiadomo, o którą pompę i który obieg chodzi. Rozdział przepływów warto zestawić z budową rozdzielacza podłogówki.

Oddzielne funkcje zabezpieczeń

Naczynie nie zastępuje zaworu bezpieczeństwa

Naczynie stabilizuje ciśnienie podczas normalnych zmian objętości. Zawór bezpieczeństwa chroni przed przekroczeniem dopuszczalnego ciśnienia. Jedno urządzenie nie przejmuje funkcji drugiego.

01

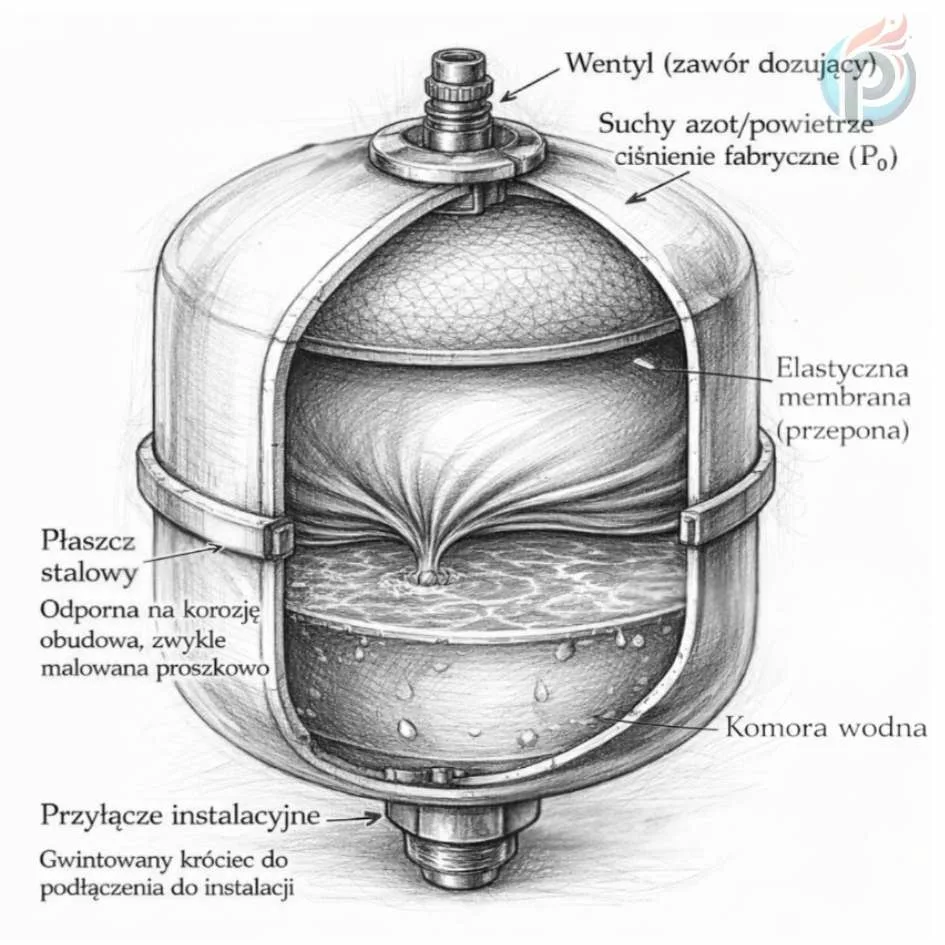

Naczynie przeponowe

Przyjmuje rozszerzający się czynnik i oddaje go przy chłodzeniu, utrzymując ciśnienie w zaprojektowanym zakresie.

02

Zawór bezpieczeństwa

Otwiera drogę zrzutu przy przekroczeniu nastawy. Nie służy do odpowietrzania, okresowego spuszczania ani regulacji ciśnienia.

03

Manometr i ograniczniki

Pozwalają kontrolować stan układu, a zabezpieczenia temperatury i ciśnienia reagują na nieprawidłową pracę źródła.

Nie montuj zwykłego zaworu, który może odciąć naczynie podczas pracy. Jeżeli potrzebna jest armatura serwisowa, musi być przeznaczona do tego zastosowania i zabezpieczona przed niezamierzonym zamknięciem. Droga między źródłem i jego urządzeniami bezpieczeństwa również nie może zależeć od przypadkowego położenia armatury.

Dopuszczalne ciśnienie końcowe musi pozostawać poniżej nastawy zaworu o wymaganą różnicę. Dlatego w kalkulatorze nie utożsamiamy pₑ z pₛᵥ. Równie ważna jest właściwa maksymalna temperatura zasilania podłogówki.

Diagnoza bez zgadywania

Jak sprawdzić naczynie i rozpoznać usterkę?

Odczyt manometru instalacji nie jest pomiarem ciśnienia wstępnego. Gaz sprawdza się po bezpiecznym odizolowaniu naczynia i sprowadzeniu ciśnienia po jego stronie wodnej do zera.

1

Schłodź i wyłącz układ

Zabezpiecz źródło i pompę zgodnie z procedurą serwisową. Nie pracuj na gorącej instalacji pod ciśnieniem.

2

Odizoluj naczynie

Użyj właściwej armatury serwisowej i zabezpiecz układ. Nie pozostaw instalacji w trybie pracy bez czynnego zabezpieczenia.

3

Zredukuj stronę wodną do 0 bar

Dopiero wtedy manometr po stronie gazowej pokazuje ciśnienie wstępne, które można porównać z projektem.

4

Przywróć rezerwę i napełnienie

Po korekcie p₀ napełnij zimny układ do wyliczonego ciśnienia, odpowietrz i sprawdź szczelność oraz zakres pracy.

ObjawMożliwa przyczynaCo sprawdzićCzego nie zakładać
Duża różnica zimne–gorąceBrak gazu, zbyt małe naczynie, błędne p₀ albo odcięte połączenie.Zład, p₀ przy 0 bar po stronie wodnej, drożność i wynik doboru.Że samo dopuszczenie wody naprawi problem.
Zrzut z zaworu bezpieczeństwaBrak pojemności użytkowej, przepełnienie, usterka zaworu lub nieprawidłowa praca źródła.Ciśnienia, temperaturę, naczynie, zawór i zabezpieczenia źródła.Że każdy zrzut oznacza wyłącznie pękniętą membranę.
Spadek ciśnienia po ostygnięciuBrak rezerwy, wyciek, odpowietrzanie, nieszczelny zawór lub błędna konfiguracja.Szczelność, historię uzupełniania, naczynie i odpływ zaworu.Że układ zawsze trzeba ponownie napełnić.
Woda po stronie gazowejUszkodzona membrana albo niewłaściwie wykonany test.Stan naczynia bez niekontrolowanego naciskania wentyla w gorącym układzie.Że wystarczy ponownie dopompować gaz.

Częste uzupełnianie świeżej wody zwiększa ilość tlenu i składników mogących pogarszać stan instalacji. Kryteria medium opisuje poradnik czym napełnić instalację podłogówki, a zagadnienie jakości wody rozwija materiał o wodzie demineralizowanej z inhibitorem.

Błędy projektowe i wykonawcze

Najczęstsze błędy przy doborze naczynia wzbiorczego

BŁĄD 1

Stały procent zładu

Nie uwzględnia zakresu ciśnień, temperatury, czynnika ani rezerwy. Może dać przypadkowo poprawny wynik, ale nie wyjaśnia dlaczego.

BŁĄD 2

Pominięcie bufora

Duży zbiornik może zawierać więcej wody niż cała podłogówka. Nie wolno liczyć wyłącznie metrów rur.

BŁĄD 3

p₀ z fabrycznej naklejki

Wartość dostawy trzeba porównać z wysokością i wymaganym ciśnieniem konkretnego układu.

BŁĄD 4

pₑ równe nastawie zaworu

Brak rezerwy powoduje pracę zbyt blisko punktu zadziałania urządzenia bezpieczeństwa.

BŁĄD 5

Pomiar gazu przy ciśnieniu wody

Odczyt nie pokazuje wtedy rzeczywistego ciśnienia wstępnego i prowadzi do błędnej korekty.

BŁĄD 6

Zwykły zawór odcinający

Jedno przypadkowe zamknięcie pozbawia układ kompensacji rozszerzalności i może doprowadzić do zrzutu.

BŁĄD 7

Jedno naczynie przez zamkniętą armaturę

Każdy stan pracy trzeba przeanalizować. Odseparowany fragment nie korzysta z naczynia pozostawionego po drugiej stronie zaworu.

BŁĄD 8

Glikol liczony jak woda

Inny czynnik ma inną rozszerzalność i może wymagać innego materiału membrany oraz większej pojemności.

BŁĄD 9

„Większe rozwiąże wszystko”

Duża pojemność nie naprawia niewłaściwego p₀, zablokowanego przewodu, błędnego miejsca wpięcia ani uszkodzonego zaworu.

Przed napełnieniem i uruchomieniem trzeba również wykonać właściwą próbę szczelności ogrzewania podłogowego oraz zapewnić skuteczne usuwanie powietrza i zanieczyszczeń. Temu służy poprawnie dobrany separator zanieczyszczeń i powietrza.

Wniosek projektowy

Naczynie dobiera się do całego układu, nie do jednego urządzenia

Prawidłowy wynik łączy zład, czynnik, temperaturę, wysokość, ciśnienie wstępne, rezerwę wodną, ciśnienie napełnienia oraz dopuszczalne ciśnienie końcowe. Następnie trzeba wskazać bezpieczne miejsce podłączenia i warunki serwisu.

Projekt łączy naczynie, pompę, źródło i odbiorniki w jeden sprawdzony schemat

W dokumentacji określamy pojemności, przepływy, opory, nastawy i zależności pomiędzy obiegami. Dzięki temu naczynie nie jest przypadkowym dodatkiem do kotłowni, lecz elementem dopasowanym do rzeczywistego układu.

Zamów projekt ogrzewania podłogowego Odnośnik prowadzi do płatnej usługi projektowej autora poradnika.
Podstawa techniczna

Źródła oficjalne i zakres obliczeń

Źródła dotyczą projektowania wodnych instalacji grzewczych, wymagań dla przeponowych naczyń wzbiorczych i urządzeń ciśnieniowych. Pełne zastosowanie wymaga dostępu do aktualnych dokumentów oraz danych konkretnego wyrobu.

Zakres odpowiedzialności: kalkulator porządkuje dane i wykonuje obliczenie edukacyjne dla zamkniętej instalacji grzewczej. Nie projektuje układu otwartego, CWU, instalacji solarnej ani zabezpieczenia kotła na paliwo stałe. Nie potwierdza zgodności konkretnego naczynia, zaworu, źródła lub sposobu montażu.

Pytania inwestorów i wykonawców

FAQ — naczynie wzbiorcze i ciśnienie instalacji

Jaką pojemność naczynia wzbiorczego wybrać do podłogówki?

Nie da się jej wiarygodnie podać wyłącznie z powierzchni domu. Potrzebne są całkowita objętość czynnika, zakres temperatury, wysokość statyczna, ciśnienie wstępne, dopuszczalne ciśnienie końcowe i rezerwa wodna. Wynik zaokrągla się do większej dostępnej pojemności nominalnej.

Czy naczynie 8 lub 10 l w pompie ciepła wystarczy?

Tylko wtedy, gdy jego pojemność użytkowa przy właściwym ciśnieniu wstępnym wystarcza dla całego połączonego zładu. Bufor, długie przewody, grzejniki i pętle mogą wymagać dodatkowego naczynia.

Ile procent objętości instalacji powinno mieć naczynie?

Stały procent jest co najwyżej bardzo wstępnym oszacowaniem. Pojemność użytkowa zależy silnie od relacji ciśnienia wstępnego i końcowego, dlatego dwa budynki z takim samym zładem mogą wymagać innych naczyń.

Jak ustawić ciśnienie wstępne p₀?

Wyznacza się je z ciśnienia statycznego i wymaganego zapasu nad najwyższym punktem instalacji. Kontrolę wykonuje się przy zerowym ciśnieniu po stronie wodnej naczynia. Fabryczna wartość jest ustawieniem dostawy, a nie projektem Twojego budynku.

Czy ciśnienie napełnienia powinno być równe p₀?

Nie. Zimna instalacja powinna wprowadzić do naczynia wymaganą rezerwę wody, dlatego ciśnienie napełnienia musi być odpowiednio wyższe od ciśnienia gazu. Kalkulator pokazuje minimalną wartość dla dobranej pojemności.

Czy przy zaworze bezpieczeństwa 3 bar można przyjąć pₑ = 3 bar?

Nie należy utożsamiać dopuszczalnego ciśnienia końcowego z nastawą zaworu. Projekt musi pozostawić właściwą różnicę, aby normalne nagrzanie instalacji nie powodowało zrzutu.

Gdzie zamontować naczynie względem pompy obiegowej?

Miejsce wynika ze schematu i oczekiwanego rozkładu ciśnienia. Często naczynie łączy się po stronie ssawnej pompy, w punkcie stałego ciśnienia. Przy kilku pompach, buforze lub sprzęgle nie wolno wybierać miejsca tylko na podstawie hasła „na powrocie”.

Czy można zamontować zawór odcinający przed naczyniem?

Zwykła armatura umożliwiająca przypadkowe odcięcie jest niebezpieczna. Do serwisu stosuje się rozwiązanie przeznaczone do tego celu i zabezpieczone przed niezamierzonym zamknięciem, zgodnie z projektem oraz wymaganiami instalacji.

Dlaczego ciśnienie rośnie prawie do 3 bar po nagrzaniu?

Możliwe przyczyny to zbyt mała pojemność użytkowa naczynia, utrata gazu, zbyt wysokie lub niskie p₀, przepełnienie zimnej instalacji, pęknięta membrana albo odcięte połączenie. Trzeba sprawdzić cały układ, nie tylko dopompować naczynie.

Jak zmierzyć ciśnienie gazu w naczyniu?

Po bezpiecznym odizolowaniu naczynia i sprowadzeniu jego strony wodnej do 0 bar. Pomiar przy ciśnieniu instalacji pokazuje stan równowagi z wodą, a nie rzeczywiste ciśnienie wstępne.

Czy naczynie z wymienną membraną jest zawsze lepsze?

Nie zawsze. Ułatwia określony zakres napraw, ale liczą się również dopuszczalne parametry, jakość membrany, zgodność z medium, przestrzeń montażowa, dostęp serwisowy i ekonomika wymiany całego urządzenia.

Czy do glikolu można użyć wyniku obliczonego dla wody?

Nie bez weryfikacji. Mieszaniny mają inną rozszerzalność, zależną od rodzaju, stężenia i temperatury, a materiał membrany musi być z nimi zgodny. W kalkulatorze trzeba wpisać współczynnik z dokumentacji konkretnego czynnika.

Czy większe naczynie może zaszkodzić instalacji?

Prawidłowo dobrane większe naczynie zwykle nie tworzy problemu bezpieczeństwa, ale zajmuje miejsce i zwiększa koszt. Nie naprawia błędnego p₀, niedrożnego przewodu, niewłaściwego miejsca podłączenia ani źle dobranego zaworu bezpieczeństwa.

Czy kalkulator zastępuje projekt?

Nie. Oblicza pojemność dla podanych danych i wskazuje niespójności. Projekt musi jeszcze potwierdzić objętość instalacji, stany pracy, miejsce wpięcia, przewód przyłączeniowy, zabezpieczenia źródła oraz parametry konkretnego naczynia.

E-E-A-T i odpowiedzialność za treść

Autor i weryfikacja merytoryczna

Treść przygotowana z perspektywy projektowania instalacji, stabilności ciśnienia, bezpieczeństwa źródła i późniejszego serwisu.

Aktualizacja: 16.09.2026

Moim zdaniem największym błędem jest dobieranie naczynia z tabeli „do mocy kotła” i pozostawienie fabrycznego ciśnienia bez pomiaru. Naczynie zaczyna działać poprawnie dopiero wtedy, gdy jego pojemność, ciśnienie wstępne, napełnienie i miejsce wpięcia odpowiadają rzeczywistemu układowi.

Praktyka projektowa

OZC, zład, źródło, bufor, obiegi, pompy, zabezpieczenia oraz hydraulika ogrzewania podłogowego.

Metoda

Rozdzielenie rozszerzalności czynnika, rezerwy wodnej i użytecznego zakresu ciśnień zamiast stałego procentu.

Zakres aktualizacji

Nowy kalkulator, moduł sześciu parametrów, korekta wzorów i zasad montażu oraz rozbudowane FAQ.

Portale autora
Robert Kucharski - CEO Projekt-Ogrzewania.pl

Robert Kucharski

CEO & Główny Projektant

Masz wątpliwości? Skonsultuj swój problem techniczny.

Jako autor tego bloga pomagam inwestorom unikać kosztownych błędów. Jeśli nie wiesz, jak dobrać pompę ciepła lub masz problem z istniejącą instalacją – napisz do mnie. Chętnie podpowiem najlepsze rozwiązanie.

🏠 O nas 📚 Porady
📩 Kontakt 🛒 Zamów projekt
