Kiedy najlepiej planować montaż ogrzewania podłogowego w nowym domu?
Planowanie montażu ogrzewania podłogowego w nowym domu to strategiczny proces inżynieryjny, który bezpośrednio decyduje o sprawności hydraulicznej systemu, kosztach eksploatacji oraz komforcie cieplnym mieszkańców przez dekady. Pytanie o to, kiedy najlepiej planować montaż ogrzewania podłogowego w nowym domu, ma tylko jedną poprawną odpowiedź: na etapie adaptacji projektu budowlanego (faza architektoniczno-budowlana), przed uzyskaniem pozwolenia na budowę i przed wykonaniem pierwszych prac ziemnych. Wczesna integracja instalacji płaszczyznowej zapobiega błędom wykonawczym, takim jak zbyt niska strefa cokołowa drzwi czy niedostateczna grubość izolacji termicznej styropianu.
Wskazówka inżynierska: W dalszej części tego kompendium znajdziesz interaktywne symulatory warstw posadzki, kalkulatory klimatyczne oraz aplikacje osi czasu prac budowlanych.
Czego dowiesz się z tego przewodnika? Kliknij wybrany obszar:
Wymiary i rezerwa wysokościowa posadzki
Dowiesz się, dlaczego podłogówka wymaga od 16 cm do 22 cm przestrzeni od surowego betonu. Sprawdzisz skutki odchudzania styropianu i konsekwencje pękania jastrychu cementowego w przypadku zignorowania normy PN-EN 1264-4. Poniżej czeka na Ciebie aktywny symulator przekroju posadzki.
Kiedy najlepiej planować montaż ogrzewania podłogowego w nowym domu ze względu na grubość warstw podłogi?
Spóźniona decyzja o podłogówce to najczęstsza przyczyna tzw. konfliktu poziomów. Przesuń suwak, aby na żywo zobaczyć, jak zmiany w całkowitej rezerwie wysokościowej wpływają na parametry betonu i styropianu ukrytych pod Twoją posadzką.
Najlepszy moment na planowanie grubości warstw podłogi przypada na etap projektowania architektonicznego, przed wylaniem płyty fundamentowej lub stropów, ponieważ system wymaga rezerwy wysokościowej wynoszącej minimum 16 cm do 22 cm od surowego betonu do gotowej posadzki. Zgodnie z normą PN-EN 1264-4, minimalna grubość izolacji cieplnej na gruncie dla współczynnika przewodzenia ciepła lambda = 0,035 W/(m·K) musi wynosić 100 mm, aby opór cieplny izolacji R-lambda wynosił co najmniej 1,25 m²·K/W. Spóźnienie się z tą decyzją skutkuje koniecznością odchudzenia izolacji, co drastycznie zwiększa straty ciepła do gruntu.
Konsekwencją zignorowania tego parametru na etapie projektu architektonicznego jest tzw. „konflikt poziomów”. Jeśli inwestor podejmie decyzję o podłogówce po wylaniu otworów drzwiowych i okiennych przy założeniu tradycyjnych grzejników (gdzie wylewka ma często tylko 10-12 cm wraz ze styropianem), brakuje przestrzeni na poprawną strukturę grzewczą. Skrócenie wysokości jastrychu poniżej 35 mm nad górną krawędzią rury (dla jastrychów cementowych według PN-EN 1264) grozi pękaniem posadzki pod wpływem naprężeń termicznych i powstawaniem liniowych pęknięć wzdłuż tras rur.
Jak harmonogram prac budowlanych wpływa na termin montażu pętli grzewczych?
Montaż rur ogrzewania podłogowego wymaga idealnej synchronizacji z pozostałymi branżami. Przełam liniowy chaos na budowie – klikaj poszczególne etapy w poniższym asystencie chronologii, aby sprawdzić poprawne sekwencje inżynierskie oraz konsekwencje błędów.
Piony kanalizacyjne i instalacje wodne
Wszystkie rury sanitarne (ciepła i zimna woda, cyrkulacja, kanalizacja) oraz przewody rekuperacji muszą zostać poprowadzone bezpośrednio na chudym betonie, w pierwszej warstwie styropianu. Prowadzenie instalacji wodnych nad rurami podłogówki generuje niekontrolowane zyski lub straty ciepła i całkowicie zaburza projektowaną hydraulikę systemu.
Montaż rur ogrzewania podłogowego należy przeprowadzić w stanie surowym zamkniętym, bezwzględnie po wykonaniu pionów kanalizacyjnych, instalacji wodnej (ZWK, CWU, cyrkulacja) oraz przewodów rekuperacji prowadzonych w podłodze, ale przed wykonaniem tynków wewnętrznych lub bezpośrednio po ich całkowitym wyschnięciu. Norma PN-EN 1264-4 jednoznacznie wskazuje, że przed rozłożeniem izolacji podłoże musi być uprzątnięte, równe i suche, a dopuszczalna tolerancja nierówności podłoża wynosi maksymalnie 5 mm na długości łaty 2 m. Montaż pętli grzewczych przed instalacjami sanitarnymi grozi mechanicznym uszkodzeniem przewodów przez pozostałe ekipy wykonawcze.
Oto krytyczne konsekwencje zaburzenia tego harmonogramu technologicznego:
Prowadzenie instalacji wodnych nad rurami podłogówki: Taki błąd generuje niekontrolowane zyski lub straty ciepła pomiędzy układami i drastycznie zaburza stabilność hydrauliczną pętli. Wszystkie rury sanitarne muszą iść bezpośrednio na chudym betonie, skryte w pierwszej, wyrównawczej warstwie styropianu.
Tynkowanie po ułożeniu pętli bez wylanej posadzki: Spadające z wysokości ciężkie grudy zaprawy tynkarskiej, zanieczyszczenia chemiczne oraz rusztowania rozstawiane bezpośrednio na odsłoniętych rurach mogą łatwo przebić ściankę przewodu grzewczego. Tego typu uszkodzenia ujawniają się często dopiero podczas końcowej próby ciśnieniowej lub – co generuje gigantyczne koszty – dopiero po zalaniu i związaniu jastrychu betonowego.
Brak szczelności budynku (Stan otwarty): Układanie instalacji płaszczyznowej w budynku pozbawionym okien i drzwi zewnętrznych naraża rury na bezpośrednie, długotrwałe promieniowanie UV, co prowadzi do przyspieszonej degradacji struktury polimeru PE-RT/PEX. Dodatkowo generuje to skrajne ryzyko zamarznięcia wody wewnątrz przewodów po przeprowadzeniu obowiązkowej, normowej próby ciśnieniowej w okresie jesienno-zimowym.
Czy pora roku i warunki atmosferyczne determinują czas układania podłogówki?
Prace montażowe oraz zalewanie instalacji jastrychem można wykonywać przez cały rok, jednak wybór konkretnego miesiąca niesie za sobą potężne konsekwencje fizykalne dla budynku. Użyj poniższego suwaka temperatury zewnętrznej, aby sprawdzić, jak klimat modyfikuje czas schnięcia posadzki i stabilność biologiczną konstrukcji.
Prace montażowe oraz zalewanie instalacji jastrychem można wykonywać przez cały rok, jednak optymalne okno pogodowe przypada na okres od maja do września, kiedy temperatura otoczenia i podłoża stabilnie utrzymuje się powyżej +5°C dla jastrychów cementowych oraz +10°C dla anhydrytowych. Zgodnie z normą Instrukcji ITB nr 422/2006, proces naturalnego wiązania i wysychania jastrychu cementowego o grubości 60 mm wymaga minimum 28 dni w warunkach wilgotności względnej powietrza poniżej 65%.
Technologiczny ciąg zdarzeń musi przebiegać w niezmiennej sekwencji: Montaż instalacji -> Próba ciśnieniowa (wodna) -> Wylanie jastrychu -> Wiązanie: 28 dni w temperaturze pow. +5°C -> Wygrzewanie płyty. Próba skrócenia tego procesu lub ignorowanie warunków klimatycznych bezpośrednio uderza w strukturę budynku.
Wykonanie wylewek w listopadzie lub grudniu przy braku uruchomionego źródła ciepła drastycznie wydłuża proces wysychania z 28 dni do nawet 50-60 dni. Wilgoć technologiczna z posadzki (która dla domu o powierzchni 150 m² wynosi około 1500-2000 litrów wody wprowadzonej w strukturę budynku) zamiast swobodnie odparować, zaczyna kondensować na chłodnych ścianach i stropach, prowadząc do nieodwracalnego porażenia biologicznego budynku (rozwój grzybów i pleśni w warstwie tynków).
Ponadto, uruchomienie procedury pierwszego wygrzewania jastrychu (zgodnie z protokołem wygrzewania według normy PN-EN 1264-4) wymaga zasilenia instalacji wodą o temperaturze +20°C przez pierwsze 3 dni, a następnie sukcesywnego podnoszenia temperatury o 5°C na dobę aż do wartości projektowej. Realizacja tego procesu zimą, w nieocieplonym i wychłodzonym budynku, generuje gigantyczne straty energii i jest technicznie skrajnie utrudniona, drastycznie obniżając sprawność startową całego systemu.
Parametry techniczne systemów ogrzewania podłogowego w zależności od momentu planowania
Poniższa aplikacja inżynierska przedstawia szczegółowe, techniczne i finansowe skutki decyzji inwestora w zależności od momentu, w którym zdecydował się na wdrożenie ogrzewania podłogowego. Wybierz odpowiedni etap na desktopie lub rozwiń karty na mobile, aby przeanalizować kluczowe wskaźniki.
Wpływ wczesnego planowania na projekt ogrzewania podłogowego
Planowanie instalacji na etapie koncepcyjnym bezpośrednio determinuje strukturę techniczną, jaką przyjmie profesjonalny projekt ogrzewania podłogowego. Prawidłowo sporządzony dokument inżynierski nie opiera się na uniwersalnych wskaźnikach typu „100 W/m²” czy „rozstaw co 15 cm w całym domu”. Projekt musi być ściśle zsynchronizowany z Obliczeniowym Zapotrzebowaniem na Ciepło (OZC) budynku, wyznaczonym wg normy PN-EN 12831.
Brak dylatacji strefowych i brzegowych
Skutek: Pękanie płyty i zrywanie płytek
Faza 1: Blokada wysokości i obliczenia OZC
Zgłoszenie się Tomasza i Anny na tym etapie uratowało ich przed konfliktem poziomów. W domu parterowym o powierzchni 180 m2 straty ciepła do gruntu są kluczowym elementem bilansu energetycznego. Na bazie projektu zleciłem wykonanie rzetelnych obliczeń OZC (zgodnie z PN-EN 12831). Wynik wykazał, że budynek wymaga rezerwy wysokościowej wynoszącej dokładnie 20 cm na warstwy podłogowe (120 mm styropianu EPS 100, folia rastrowa, rura fi 16 mm i 60 mm jastrychu cementowego). Kierownik budowy otrzymał wytyczne przed ustawieniem szalunków ław fundamentowych.
Robert Kucharski o tym, kiedy najlepiej planować montaż ogrzewania podłogowego w nowym domu
Bezwzględny wymóg obliczeń OZC budynku
Wylewanie jastrychu i układanie rur bez rzetelnego wyznaczenia strat ciepła to loteria. Prawidłowo zaplanowany montaż ogrzewania podłogowego musi bazować na obliczeniach zapotrzebowania energetycznego poszczególnych stref (według normy PN-EN 12831), co eliminuje mityczny rozstaw rur co 15 cm w każdym pomieszczeniu i zapobiega przewymiarowaniu pompy ciepła.
Czy można zaplanować ogrzewanie podłogowe po wybudowaniu ścian działowych?
Kompendium wiedzy do pobrania: Infografika harmonogramu instalacji
Pobierz darmowy materiał w formacie PDF lub zobacz pełną wersję graficzną, aby zabrać autorskie wytyczne inżynierskie bezpośrednio na plac budowy i uniknąć kolizji wykonawczych.

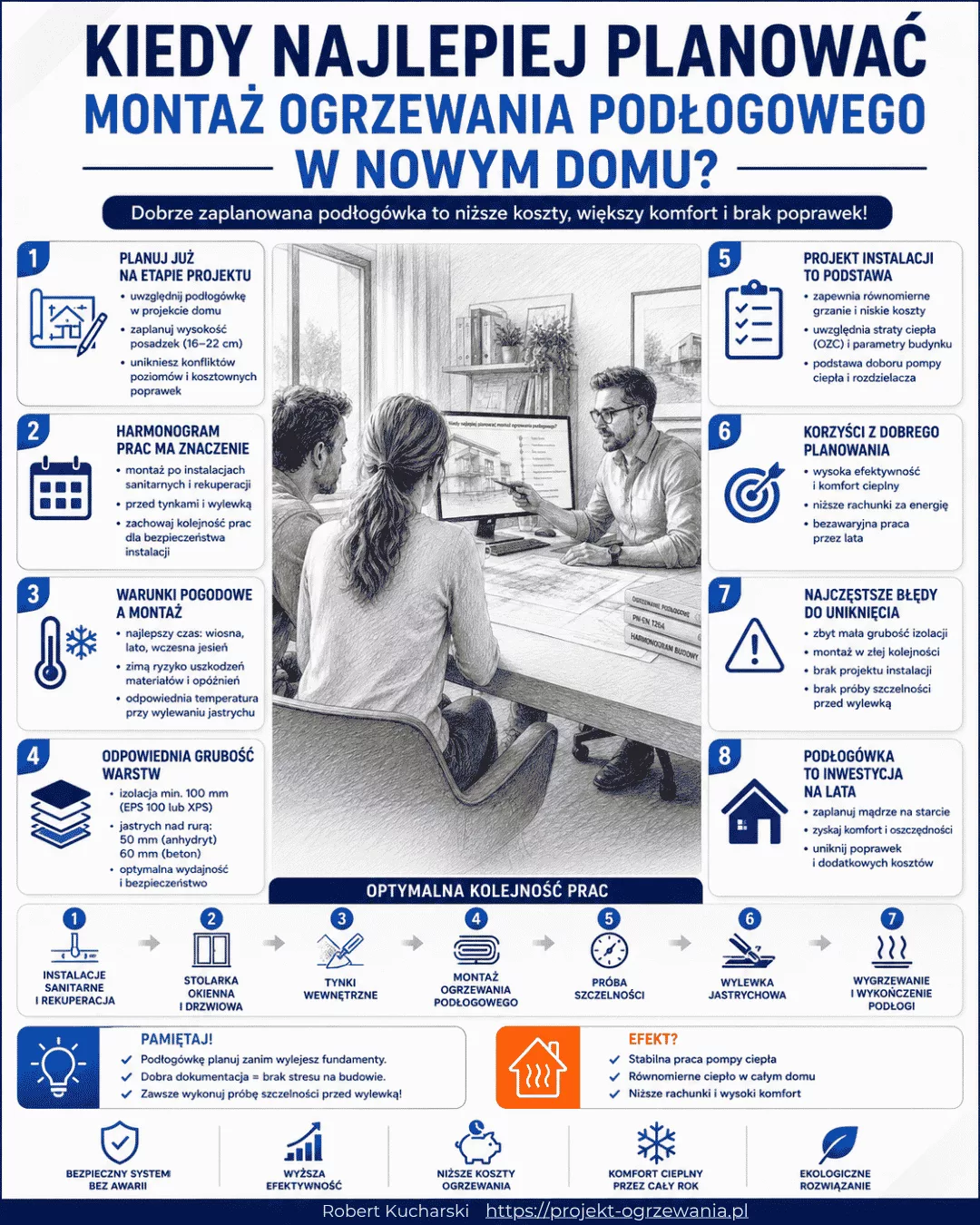

Etapy planowania ogrzewania podłogowego w nowym domu
Kompletne, wizualne podsumowanie procesu inżynieryjnego. Arkusz zawiera ramy czasowe dla wyliczeń OZC, ustalania rezerwy wysokościowej posadzki oraz dokładną chronologię wejścia instalatorów na plac budowy. Dokument przygotowany w wysokiej rozdzielczości, idealny do wydrukowania i przekazania kierownikowi budowy.
Podsumowanie i kluczowe rekomendacje inżynierskie
Zanim zalejesz rury setkami litrów betonu, sprawdź, z czym wiąże się próba ominięcia etapu projektowego. Przesuń suwak i zobacz różnicę.
Brak obliczeń OZC
Skutkuje nierównomiernym grzaniem, przewymiarowaniem pompy ciepła i drastycznym wzrostem rachunków za prąd.
Kucie posadzki (Awaria)
Źle ułożonej rury pod betonem nie naprawisz bez demolki domu. Koszty poprawek liczone są w dziesiątkach tysięcy złotych.
Decyzja o terminie wdrożenia systemu grzewczego do harmonogramu budowy niesie za sobą konsekwencje na całe życie budynku. Wszelkie próby oszczędności na etapie przygotowawczym – rezygnacja z obliczeń OZC, układanie rur „na oko” bez wykonanego projektu, czy sztuczne odchudzanie warstw izolacji podłogowej – poskutkują nieodwracalnym obniżeniem sprawności grzewczej. Instalacja płaszczyznowa zostaje zamknięta pod monolityczną płytą betonową. O ile kocioł czy pompę ciepła można wymienić w jeden dzień, o tyle źle wykonanej, pękającej lub zapowietrzającej się podłogówki nie da się naprawić bez demolki całego domu.
Bezkompromisowe podejście inżynierskie wymaga, aby planowanie montażu ogrzewania zamknąć na etapie zakupu projektu.
