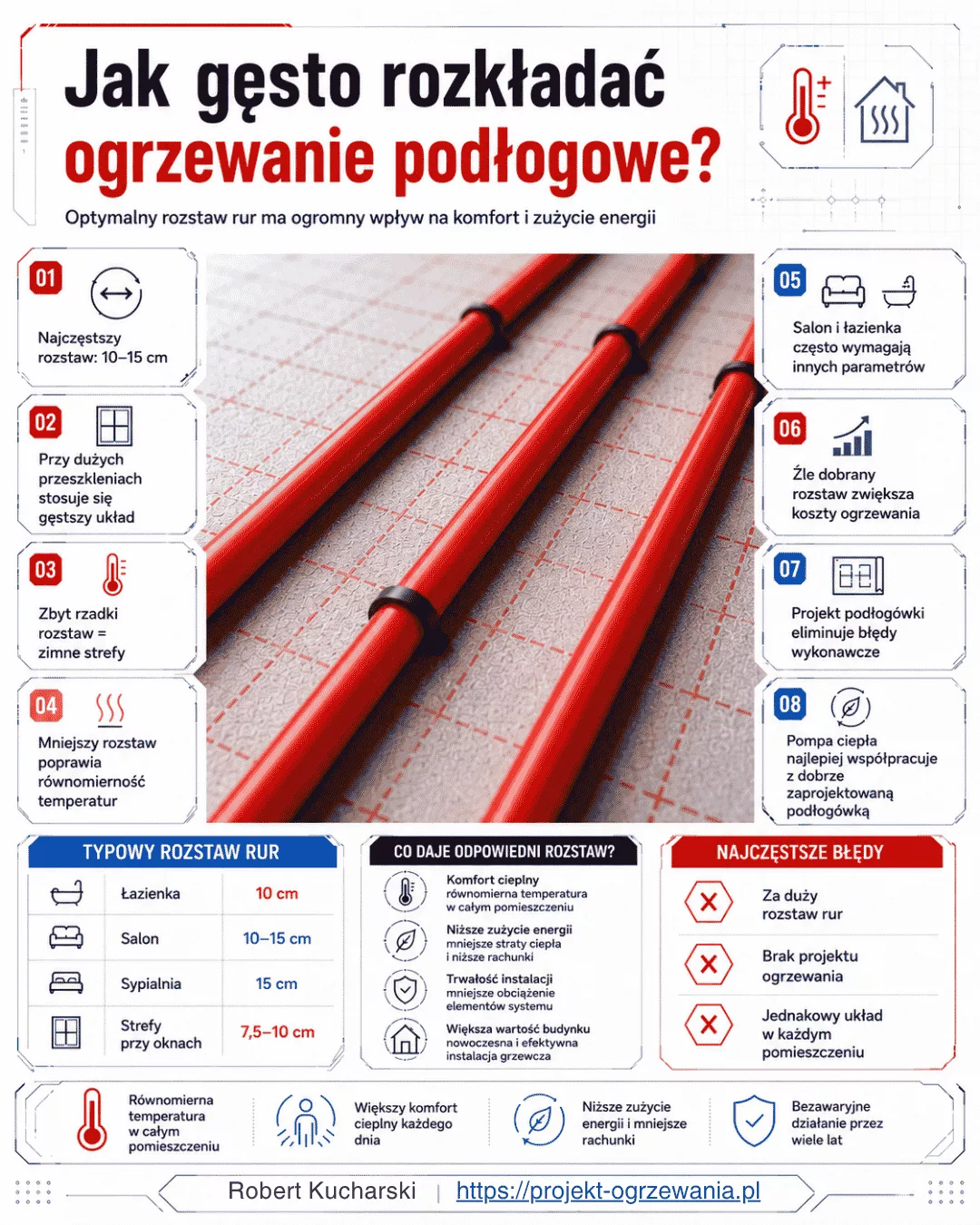

Jak gęsto rozkładać podłogówkę? Koniec z mitami instalatorów
Decydując się na montaż wodnego ogrzewania podłogowego, kluczowym pytaniem każdego inwestora jest: jak gęsto rozkładać podłogówkę, aby system działał efektywnie i oszczędnie? Zły rozstaw rur grzewczych generuje potężne straty finansowe, niedogrzanie pomieszczeń lub uciążliwy efekt „zimnych stref”. Prawidłowe zagęszczenie pętli to fundament, który decyduje o sprawności pompy ciepła oraz komforcie termicznym domowników. W tym inżynierskim przewodniku obalam instalatorskie mity i podaję twarde dane projektowe oparte na europejskich normach, które pozwolą Ci uniknąć kosztownych błędów wykonawczych na Twojej budowie.
Symulator OZC: Zobacz, co się dzieje pod Twoją posadzką
Jak gęsto rozkładać podłogówkę w pomieszczeniach?
Zgodnie z normą PN-EN 1264, wybór odległości między rurami nie może być dziełem przypadku ani "intuicji" instalatora. Dla nowoczesnych budynków o zapotrzebowaniu na energię poniżej 40 W/m² uniwersalnym krokiem jest 15 cm. Poniżej zobaczysz, jak dobierać rozstaw w zależności od strefy w domu, aby maksymalnie wykorzystać potencjał pompy ciepła.
Wybierz strefę i sprawdź optymalny krok (rozstaw) rur
Jaka jest maksymalna temperatura podłogi wg normy PN-EN 1264?
Norma ściśle ogranicza temperaturę gotowej posadzki do 29°C w strefie stałego przebywania oraz do 33°C w łazienkach. W strefach brzegowych dopuszcza się 35°C. Przekroczenie tych fizjologicznych granic prowadzi do problemów z krążeniem u domowników oraz uszkodzenia okładzin. Ogrzewanie podłogowe oddaje energię w 70% przez promieniowanie, co wymusza rygorystyczne limity.
Symulator Limitu Emisji (Założenie: Powietrze 20°C)
Ważny parametr inżynierski: Przy temperaturze powietrza 20°C i granicznej temperaturze podłogi 29°C, maksymalny strumień ciepła, jaki posadzka może fizycznie oddać do otoczenia, wynosi dokładnie 100 W/m². Dla łazienki (powietrze 24°C, podłoga 33°C) limit ten wynosi 90 W/m².
Jeśli z Twoich wyliczeń OZC wynika, że pomieszczenie traci więcej energii niż ten fizyczny limit emisyjny, zagęszczanie rur ponad normę nic nie da. Nie możesz podnieść temperatury podłogi do 38°C, bo wymusisz na domownikach życie w warunkach permanentnego dyskomfortu. Rozwiązaniem jest poprawa izolacji budynku (grubszy styropian, szczelniejsze okna) lub montaż uzupełniającego źródła ciepła (np. grzejnika drabinkowego czy klimatyzacji).
Jak rozstaw rur ogrzewania podłogowego wpływa na sprawność pompy ciepła?
Zmniejszenie rozstawu rur z 20 cm do 10 cm pozwala obniżyć temperaturę zasilania instalacji o 4K do 5K przy zachowaniu identycznej mocy grzewczej systemu. Obniżenie temperatury projektowej z 40°C do 35°C zwiększa sezonowy współczynnik efektywności (SCOP) pompy ciepła o 10% do 15%, co bezpośrednio tnie rachunki za prąd.
Symulator obciążenia sprężarki
Inżynierskie studium przypadku
Obliczenie wpływu rozstawu na temperaturę zasilania
Dla pokoju o powierzchni 20 m² i zapotrzebowaniu na moc Q = 1000 W (strumień ciepła q = 50 W/m²), przy wykończeniu podłogi panelem laminowanym o oporze R = 0,06 m²K/W i temperaturze wewnętrznej 20°C:
Przy rozstawie co 20 cm (16x2 mm)
Wymagana średnia temperatura czynnika grzewczego w pętli musi wynosić 38,2°C.
Zasilanie pompy (ΔT = 5K) = 40,7°CPo zagęszczeniu do 10 cm
Ten sam strumień ciepła uzyskamy przy średniej temperaturze czynnika wynoszącej zaledwie 33,1°C.
Zasilanie pompy (ΔT = 5K) = 35,6°CJak obliczyć optymalny rozstaw rur podłogówki?
Aby prawidłowo wyliczyć rozstaw rur, należy bezwzględnie oprzeć się na jednostkowym zapotrzebowaniu na ciepło q (W/m²), wyznaczonym z certyfikowanego bilansu OZC (zgodnego z normą PN-EN 12831). Projektant dopasowuje rozstaw tak, aby opór cieplny okładziny nie zablokował strumienia ciepła. Poznaj algorytm stosowany w biurach inżynierskich.
Algorytm Krok po Kroku
Wyznaczenie projektowego obciążenia cieplnego pomieszczenia (Q_obl)
Wartość pobieramy z arkusza OZC i korygujemy o inżynierski naddatek (15%) na szybkie podgrzanie po wietrzeniu.
Obliczenie gęstości strumienia cieplnego posadzki (q)
Dzielimy moc przez pow. grzewczą netto (bez stałej zabudowy). Przykład: 800W / 12m² = 66,67 W/m².
Wyznaczenie temperatur (t_m oraz dt_ln)
Obliczamy średnią temperaturę czynnika oraz logarytmiczną różnicę temperatur między wodą a powietrzem.
Dobór rozstawu rur (b) z funkcji przewodzenia
Jeśli strumień q > 60 W/m², bezwzględnie krok 10 cm. W przedziale 35-60 W/m² stosuje się krok 15 cm. Poniżej 35 W/m² to krok 20 cm.
Symulator Kroków 1 i 2
Ile rury PEX/PERT potrzeba na m² ogrzewania?
Dla rozstawu rur co 10 cm zużycie materiału wynosi dokładnie 10 mb/m², dla 15 cm jest to 6,67 mb/m², a dla 20 cm spada do 5 mb/m². Do wartości czysto geometrycznych należy doliczyć od 5% do 10% naddatku na podejścia do rozdzielacza.
Obliczenie i podział na pętle w praktyce
Wyobraźmy sobie duży salon o powierzchni 40 m². Planujemy ułożyć rury co 15 cm.
2. Z naddatkiem 5%: 266,8 × 1,05 = 280,1 mb rury
Ponieważ maksymalna długość pętli dla rury 16 mm wynosi 100 mb, dzielimy salon na 3 niezależne obwody.
Jakie są konsekwencje błędów w gęstości układania podłogówki?
Zbyt rzadki rozstaw rur (powyżej 20 cm) powoduje spadek sprawności emisyjnej o ponad 20% i powstawanie odczuwalnych różnic temperatur (tzw. zebra termiczna). Z kolei bezmyślne zagęszczanie (np. co 5 cm w całym domu) generuje potężne opory hydrauliczne przeciążające pompę obiegową, doprowadzając do wysoce niekorzystnego przepływu laminarnego zamiast turbulentnego.
Symulator Diagnostyczny Układu
Skutki techniczno-finansowe w praktyce
Zbyt gęsty rozstaw (< 10 cm wszędzie)
- Drastyczny wzrost kosztów inwestycyjnych: Zużywasz dwa razy więcej rury PEX oraz plastyfikatorów do betonu.
- Przewymiarowany rozdzielacz: Zamiast 6 sekcji, potrzebujesz drogiego modelu na 12 sekcji.
- Spadek prędkości wody: Przez opory hydrauliczne pompa obiegowa zwalnia, przepływ staje się laminarny i pogarsza się proces oddawania ciepła do jastrychu.
Zbyt rzadki rozstaw (25 - 30 cm)
- Nierównomierne nagrzewanie: Stopa człowieka wyczuwa gorące pasy nad rurą i lodowate przestrzenie pomiędzy nimi.
- Wzrost rachunków za ogrzewanie: Aby dogrzać dom, inwestor podnosi temperaturę na pompie o 5-8°C.
- Utrata efektywności: Spadek delty temperatur (ΔT) generuje wzrost kosztów prądu o 15-24% w skali całego roku.
Przykład z inżynierskiego biurka
Aby w rurze grzewczej zachodziła efektywna wymiana ciepła, ruch wody musi mieć charakter turbulentny (burzliwy), co odpowiada liczbie Reynoldsa Re > 4000. Przyjrzyjmy się konkretnym wyliczeniom dla całego domu o zapotrzebowaniu na moc Q = 11,5 kW, przy standardowym spadku temperatury ΔT = 5K:
m = Q / (cp * ΔT)
m = 11.5 kW / (1.16 * 5K)
Wymagany przepływ (m) = 1,98 m³/h
Jak grubość styropianu i rodzaj wylewki wpływają na rozstaw rur?
Grubość izolacji podłogi na gruncie musi wynosić minimum 15 cm styropianu klasy EPS 100 (lub 12 cm PIR), aby opór cieplny warstwy przekroczył wartość **R = 4,5 m²K/W**. Rodzaj wylewki bezpośrednio modyfikuje dynamikę oddawania ciepła: jastrych anhydrytowy o wysokiej przewodności **λ = 1,8 W/(m·K)** pozwala na bezpieczne zwiększenie projektowanego rozstawu rur o 2-3 cm w stosunku do tradycyjnej wylewki cementowej **(λ = 1,2 W/(m·K))**, zachowując identyczną temperaturę powierzchni posadzki.
Inżynierski model uwarstwienia radiatora podłogowego
Wylewka pełni funkcję płaszczyznowego radiatora. Jastrych anhydrytowy ma strukturę płynną podczas aplikacji, dzięki czemu całkowicie otula rury grzewcze, eliminując mikroskopijne pustki powietrzne będące izolatorem. Wyższa przewodność i redukcja grubości sprawiają, że układ anhydrytowy cechuje się skrajnie niską bezwładnością. Reaguje na zmianę parametrów automatyki pokojowej dwukrotnie szybciej niż gruby, porowaty beton cementowy z miksokreta.
Jak to wpływa na profesjonalny projekt ogrzewania podłogowego?
W profesjonalnym projekcie ogrzewania podłogowego rozstaw rur jest zmienną wynikową, ściśle powiązaną z obliczeniami OZC według normy PN-EN 12831, nastawami na rotametrach rozdzielacza oraz charakterystyką pompy obiegowej. Nie można zaprojektować rozstawu w oderwaniu od hydrauliki układu, ponieważ zmiana gęstości rur drastycznie modyfikuje zład wody, masę jastrychu oraz wymagany autorytet zaworów regulacyjnych.
Zyskujesz pełną pewność wykonawczą
Inżynier nie rysuje pętli "na oko". Kupując projekt instalacji ogrzewania płaszczyznowego, eliminujesz instalatorskie błędy oraz zyskujesz dokumentację techniczną, która zgra ze sobą hydraulikę, izolację i wentylację budynku.
Synergia z rekuperacją
Wentylacja mechaniczna drastycznie obniża szczytowe zapotrzebowanie na moc (OZC), co pozwala na rozrzedzenie rozstawu rur w centrum budynku i zapobiega przegrzewaniu wnętrz jesienią.
Eliminacja pękania posadzek
Projekt precyzyjnie określa lokalizację warstw dylatacyjnych oraz przebieg izolacji brzegowej, całkowicie znosząc ryzyko pękania płytek ceramicznych przez naprężenia termiczne.
Zrównoważenie hydrauliczne
Otrzymujesz gotową tabelę nastaw wstępnych dla rotametrów na rozdzielaczu (np. pętla 1: 1,5 l/min). Bez tych wyliczeń precyzyjne wyregulowanie przepływów po zalaniu betonem jest niewykonalne.
Realne oszczędności na prądzie
Poprawny projekt to oszczędność rzędu 2000-3000 PLN już przy zakupie materiałów – kupujesz dokładnie taką długość rur PEX oraz o takich średnicach, jakie są fizycznie potrzebne.
Nie pozwól na instalację "na oko" i intuicję wykonawcy
Zamów profesjonalny, indywidualny projekt ogrzewania podłogowego oparty na pełnym bilansie OZC Twojego domu. Uniknij przewymiarowania kosztów materiałowych, zyskaj idealne nastawy rotametrów i zagwarantuj pompie ciepła najwyższy możliwy współczynnik sprawności COP.
ZAMÓW PROFESJONALNY PROJEKT PODŁOGÓWKINajczęstsze błędy popełniane przy montażu i rozstawie rur
Praca z tysiącami inwestorów i audyty setek kotłowni pozwoliły mi wyselekcjonować 5 najgroźniejszych błędów wykonawczych, które nagminnie powtarzają się na polskich budowach. Wynikają one ze ślepej "intuicji" instalatorów zamiast opierania się na twardych obliczeniach.
Brak stref brzegowych przy dużych oknach typu HS
Instalatorzy układają rury równomiernie co 15 cm aż do samej ramy okiennej. Skutkuje to "ciągnięciem chłodu" od szyby i kondensacją pary wodnej na dolnej krawędzi okna. Przy oknach tarasowych pas o szerokości 1 m musi być zagęszczony do 10 cm lub nawet 7,5 cm.
Inżynierskie podsumowanie: Rozstaw podłogówki
Ogrzewanie podłogowe to inwestycja na 50 lat. Zebrałem dla Ciebie 3 najważniejsze reguły projektowe z całego artykułu. Błędy na etapie układania rur są nieodwracalne.
Im chłodniej, tym taniej
Każdy 1°C mniej na zasilaniu podłogówki (np. zejście z 40°C na 35°C dzięki rozstawowi 10 cm zamiast 20 cm) obniża rachunki za prąd o około 2-3%. Oszczędzasz latami dzięki wyższemu współczynnikowi SCOP.
Matematyka niszczy mity
O rozstawie rur decyduje gęstość strumienia ciepła q (W/m²). Dopiero znając wyniki OZC wiesz, czy salon potrzebuje 15 cm, a łazienka 10 cm. Instalatorzy robiący "wszędzie co 10 cm" marnują Twoje pieniądze i dławią hydraulikę.
Radiator idealny
Wybór jastrychu ma znaczenie. Anhydryt (λ=1.8 W/mK) eliminuje pęcherze powietrza wokół rury i reaguje w 2 godziny. Gruby beton (λ=1.2 W/mK) potrzebuje nawet 5 godzin, co wymusza zagęszczanie rur dla podobnego efektu.
Szybki Estymator Materiałowy PEX
Studium przypadku z praktyki inżynierskiej
W dniu 19 sierpnia 2025 roku sfinalizowałem audyt wykonawczy instalacji ogrzewania podłogowego dla inwestora Tomasza, obejmujący nowo wybudowany dom parterowy w technologii energooszczędnej. Instalator bez żadnego projektu zamierzał ułożyć rurę PEX 16 mm w rozstawie 10 cm na całej powierzchni domu, argumentując to "optymalnym przygotowaniem pod pompę ciepła".
Symulacja Decyzji: Porównaj warianty instalacyjne
Skopiuj ten sukces na swojej budowie
Ostatecznie wdrożyliśmy mój projekt o zmiennych rozstawach. System ruszył bezproblemowo, pracując na skrajnie niskim parametrze zasilania 32°C, zapewniając inwestorowi idealny komfort termiczny i najwyższy możliwy współczynnik COP pompy ciepła.
ZAMÓW INDYWIDUALNY PROJEKTNajczęściej zadawane pytania o rozstaw rur
Podsumowanie inżynierskie: Inwestycja na 50 lat
Po zalaniu rur jastrychem, naprawa jakichkolwiek błędów wiąże się z katastrofalnym remontem i kuciem całego domu. Zapomnij o uniwersalnych radach pseudofachowców, którzy twierdzą, że rozstaw "co 15 cm wszędzie będzie pan zadowolony".
Zrób symulację: Co determinuje rozstaw rur?
Najczęstsze pytania z naszej grupy na Facebooku:
- Jak projekt OZC zapobiega przegrzewaniu posadzki?
- Zbalansowanie rotametrów dla pomp ciepła
- Wpływ rozstawu 10cm na sprawność sezonową (SCOP)
- Wylewka anhydrytowa a transfer ciepła w salonie
Matematyczny bilans = Oszczędność
Pobierz Ściągawkę Projektową
Miej najważniejsze zasady zawsze pod ręką. Zapisz kompendium na smartfonie i skonsultuj je ze swoim wykonawcą przed wylaniem posadzek.
Co znajdziesz w dokumencie?
- Zestawienie oporów cieplnych i rozstawów rur dedykowanych pod deski warstwowe i parkiety.
- Zasady wymiarowania stref brzegowych przy dużych przeszkleniach typu HS.
- Tabelę bezpiecznych, granicznych długości pętli grzewczych dla rur PEX 16 mm.
- Wysokiej jakości grafiki, czytelne bezpośrednio na ekranie smartfona.
