Czy pompa ciepła ogrzeje dom z podłogówką?

Czy pompa ciepła ogrzeje dom z podłogówką? To pytanie, które zadaje sobie coraz więcej inwestorów planujących budowę lub modernizację domu. Odpowiedź jest nie tylko twierdząca, ale można śmiało stwierdzić, że wodne ogrzewanie podłogowe i pompa ciepła tworzą jedno z najefektywniejszych i o najwyższym komforcie połączeń w nowoczesnym budownictwie. W tym artykule, przeznaczonym zarówno dla profesjonalistów, jak i świadomych inwestorów, dogłębnie przeanalizujemy techniczne i ekonomiczne aspekty tego synergicznego duetu, opierając się na danych, obliczeniach i praktycznych przykładach.

Dlaczego to połączenie jest tak doskonałe? Podstawy fizyki budowli.

Aby zrozumieć, dlaczego pompa ciepła i podłogówka współpracują tak efektywnie, musimy wrócić do podstaw termodynamiki i fizyki budynku.

Zasada działania pompy ciepła a wymagania temperaturowe systemu grzewczego.

Pompa ciepła to urządzenie, które pobiera energię z dolnego źródła (powietrza, gruntu lub wody) i, wykorzystując sprężarkę napędzaną energią elektryczną, „przepompowuje” ją na wyższy poziom temperatur, ogrzewając wodę w instalacji grzewczej. Jej efektywność (COP – Coefficient of Performance) jest odwrotnie proporcjonalna do różnicy temperatur między dolnym a górnym źródłem.

Im niższą temperaturę wody grzewczej musi zapewnić pompa, tym jej COP jest wyższy, a koszt eksploatacji niższy.

• Przykład: Pompa ciepła pracująca do ogrzewania podłogowego (temp. zasilania 35°C) może osiągać COP na poziomie 4-5. Oznacza to, że na każdą 1 kWh pobranej energii elektrycznej dostarcza 4-5 kWh ciepła do budynku. Ta sama pompa, zmuszona do pracy z temperaturą 55°C dla starych grzejników, może mieć COP spadające do 2.5-3. To kolosalna różnica w zużyciu prądu.

Charakterystyka wodnego ogrzewania podłogowego jako odbiornika ciepła.

Ogrzewanie podłogowe to niskotemperaturowy system grzewczy o dużej powierzchni wymiany ciepła. Dzięki rozprowadzeniu rur pod całą podłogą, efektywne ogrzewanie pomieszczenia możliwe jest już przy temperaturze zasilania w zakresie 30-45°C. Ta cecha idealnie wpisuje się w krzywą najwyższej sprawności pompy ciepła.

Synergia jest zatem oczywista: Pompa ciepła chce dawać ciepło o niskiej temperaturze, a podłogówka właśnie takiego ciepła potrzebuje. To bezpośrednia droga do minimalizacji kosztów eksploatacyjnych.

Klucz do sukcesu: Szczegółowy projekt i bilansowanie systemu.

Sam fakt posiadania podłogówki nie gwarantuje sukcesu. Kluczem jest staranne zaprojektowanie całego systemu – zarówno instalacji grzewczej, jak i doboru samej pompy ciepła.

Projekt ogrzewania podłogowego pod pompę ciepła.

Projekt podłogówki pod kątem współpracy z pompą ciepła różni się od projektu pod kątem kotła kondensacyjnego. Głównym celem jest zmaksymalizowanie możliwości oddawania ciepła przy jak najniższej temperaturze zasilania.

1. Gęstość ułożenia rur: W strefach brzegowych (przy oknach, drzwiach balkonowych) stosuje się zagęszczenie pętli grzewczych. Dzięki temu nawet przy niskiej temperaturze wody uda się zrównoważyć zwiększoną stratę ciepła w tych miejscach.
2. Izolacja termiczna: Pod rurkami grzewczymi musi znaleźć się wysokiej jakości izolacja (np. z polistyrenu ekstrudowanego XPS o współczynniku λ ≤ 0,035 W/mK). Jej zadaniem jest skierowanie całego ciepła w górę, do pomieszczenia, a nie w dół, do podłoża.
3. Grubość i rodzaj wylewki: Standardowo stosuje się wylewki betonowe o grubości 6-8 cm. Wylewka jest nie tylko podkładem pod posadzkę, ale akumulatorem ciepła, który stabilizuje pracę systemu. W projekcie należy uwzględnić jej masę i czas nagrzewania.
4. Dobór pokrycia podłogowego: Najlepszym przewodnikiem ciepła jest płytka ceramiczna lub kamienna. Drewno, panele czy wykładziny dywanowe mają wyższy opór cieplny, co może wymuszać nieznaczne podniesienie temperatury zasilania. W projekcie należy to uwzględnić, odpowiednio zagęszczając rury w pomieszczeniach z takimi pokryciami.
5. Rozdział i regulacja: Instalacja powinna być podzielona na niezależne obwody grzewcze (strefy) z siłownikami sterowanymi przez termostaty pokojowe. Układ mieszający (zawór trójdrogowy z pompą) jest często niezbędny, aby obniżyć temperaturę wody z pompy ciepła do bezpiecznego poziomu dla podłogi (np. z 45°C do 35°C).

Bez profesjonalnego projektu uwzględniającego wszystkie te czynniki, system nie będzie pracował optymalnie, a potencjalne oszczędności zostaną zaprzepaszczone.

Dobór mocy pompy ciepła: Unikaj przewymiarowania!

To najczęstszy błąd. Pompa ciepła nie powinna być przewymiarowana. Jej praca w trybie „włącz-wyłącz” jest mniej efektywna niż praca ciągła z modulacją mocy.

• Obliczenia: Moc pompy ciepła dobiera się na podstawie zapotrzebowania na ciepło budynku (obliczone zgodnie z normą PN-EN 12831), a nie powierzchni „na oko”. Dla nowego, dobrze izolowanego domu może to być zaledwie 40-50 W/m², a nawet mniej.
• Przykład: Dom o powierzchni 150 m², z zapotrzebowaniem 45 W/m².
  • Zapotrzebowanie całkowite: 150 m² * 45 W/m² = 6 750 W = 6.75 kW.
  • Dobór pompy: Wystarczy pompa ciepła o mocy grzewczej ok. 7-8 kW w temperaturze obliczeniowej (np. -20°C dla danej strefy klimatycznej). Wybór pompy o mocy 12 kW byłby błędem, prowadzącym do taktowania (częstych załączeń) i spadku sprawności.

Analiza ekonomiczna: Koszty inwestycyjne vs. operacyjne.

Połączenie pompy ciepła z podłogówką to inwestycja, która zwraca się przez niskie koszty użytkowania. Przeanalizujmy to na uproszczonym przykładzie.

Założenia:

• Dom 150 m², zapotrzebowanie na ciepło: 6.75 kW (45 W/m²).
• Sezon grzewczy: 180 dni.
• Średnia temperatura zewnętrzna w sezonie: +3°C. Średnia temperatura wewnętrzna: +21°C. Różnica (dT): 18°C.
• Pompa ciepła powietrze-woda: średniookresowy COP = 3.8 (dla pracy z podłogówką).
• Cena energii elektrycznej: 0.80 zł/kWh (taryfa całodobowa).

Obliczenie rocznego zapotrzebowania na energię końcową (ciepło):
Uproszczony wzór: Zapotrzebowanie [kWh/rok] = Moc [kW] * Godziny sezonu [h] * (dT_średnia / dT_maksymalna)

• Godziny sezonu: 180 dni * 24 h = 4320 h.
• Maksymalna różnica temperatur (dla -20°C na zewnątrz): 21 – (-20) = 41°C.
• Zapotrzebowanie = 6.75 kW * 4320 h * (18°C / 41°C) ≈ 6.75 * 4320 * 0.44 ≈ 12 830 kWh/rok.

Obliczenie rocznego zużycia energii elektrycznej i kosztu:

• Pompa o COP=3.8 dostarcza 3.8 kWh ciepła z 1 kWh prądu.
• Zużycie prądu: 12 830 kWh / 3.8 = 3 376 kWh/rok.
• Koszt ogrzewania: 3 376 kWh * 0.80 zł/kWh = 2 701 zł/rok.

Dla porównania – kocioł gazowy kondensacyjny:

• Sprawność średnioroczna: 95%.
• Wartość opałowa gazu: ok. 10 kWh/m³. Cena gazu: ok. 3.20 zł/m³.
• Zapotrzebowanie na gaz: 12 830 kWh / (10 kWh/m³ * 0.95) = 1 350 m³/rok.
• Koszt ogrzewania: 1 350 m³ * 3.20 zł/m³ = 4 320 zł/rok.

Wnioski z analizy: W tym scenariuszu pompa ciepła zapewnia oszczędności rzędu 1 619 zł rocznie (37%) w porównaniu do nowoczesnego kotła gazowego. Przy wyższych cenach paliw i/lub zastosowaniu taryfy grzewczej (G12w) różnica będzie jeszcze większa. Koszt inwestycyjny pompy ciepła jest wyższy niż kotła, ale różnicę można znacznie zmniejszyć dzięki programom dotacyjnym (np. „Czyste Powietrze”).

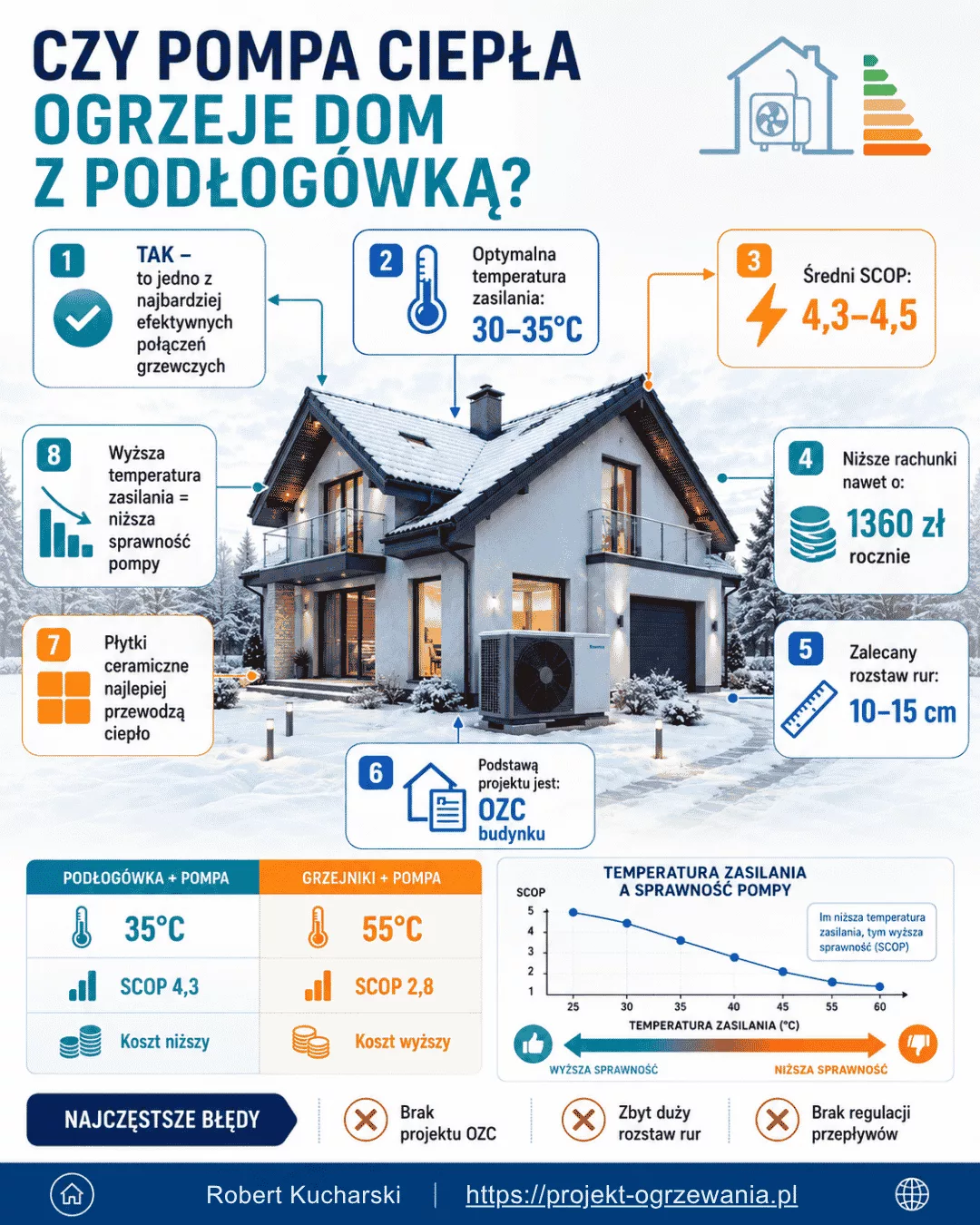

Wykres: Zależność efektywności (COP) pompy ciepła od temperatury zasilania.

Poniższy wykres obrazuje kluczowy argument za stosowaniem podłogówki.

Jak widać, każdy stopień w dół na osi temperatury zasilania to realny wzrost sprawności i spadek rachunków. Ogrzewanie podłogowe na stałe utrzymuje nas w korzystnej, lewej części wykresu.

Nowoczesne możliwości: Chłodzenie pasywne i aktywne.

Współpraca pompy ciepła z podłogówką to nie tylko ogrzewanie. Nowoczesne pompy ciepła typu powietrze-woda oferują funkcję chłodzenia.

• Chłodzenie pasywne (free cooling): W trybie letnim, gdy temperatura zewnętrzna jest niższa niż wewnętrzna, pompa ciepła może (poprzez przełączenie zaworu 4-drogowego) przepuścić chłodniejszą wodę z wymiennika gruntowego lub bezpośrednio z parowacza przez instalację podłogową, nie uruchamiając sprężarki. To proces niemal bez kosztowy, zapewniający przyjemny chłód.
• Chłodzenie aktywne: Działa jak klimatyzacja – pompa ciepła „odwraca” swój cykl, pobierając ciepło z wody w obiegu grzewczym i oddając je na zewnątrz. Wymaga pracy sprężarki, więc generuje koszty, ale jest znacznie efektywniejsze niż klimatyzatory split.

Uwaga techniczna: Przy projektowaniu podłogówki z myślą o chłodzeniu, należy koniecznie uwzględnić kontrolę punktu rosy, aby zapobiec wykraplaniu się wilgoci na posadzce. Wymaga to zastosowania czujników wilgotności i temperatury oraz odpowiedniego sterowania.

FAQ – Najczęstsze pytania.

Podsumowanie.

Czy pompa ciepła ogrzeje dom z podłogówką? Zdecydowanie tak, a dodatkowo zrobi to niezwykle ekonomicznie i komfortowo. To technologiczny mariaż oparty na fizyce, który:

1. Maksymalizuje efektywność (COP) pompy ciepła dzięki pracy z niską temperaturą.
2. Zapewnia najwyższy komfort cieplny poprzez równomierne ogrzewanie promieniowaniem.
3. Gwarantuje niskie koszty eksploatacji przez cały okres użytkowania domu.
4. Jest przyszłościowy i ekologiczny, pozwalając na łatwe integracje z fotowoltaiką (autokonsumpcja taniej energii) i oferując funkcję chłodzenia.

Warunkiem sukcesu jest trójkąt: dobrze ocieplony budynek, profesjonalny projekt instalacji grzewczej oraz precyzyjny dobór i montaż pompy ciepła. Inwestycja w to połączenie to inwestycja w długoterminowy komfort, niezależność energetyczną i niskie rachunki na dziesięciolecia.
