Sterowanie strefowe ogrzewaniem to koncepcja, która w nowoczesnych instalacjach grzewczych przestaje być luksusem, a staje się standardem efektywności. W przypadku wodnego ogrzewania podłogowego, które charakteryzuje się dużą bezwładnością cieplną, właściwe zarządzanie ciepłem w poszczególnych partiach domu jest kluczem do osiągnięcia maksymalnego komfortu i minimalnych kosztów eksploatacji. Czy warto w nie inwestować? Przeanalizujemy to szczegółowo, odsłaniając mechanizmy działania, korzyści i wyzwania związane z inteligentnym rozdziałem mocy grzewczej.
Czym właściwie jest sterowanie strefowe ?
W najprostszym ujęciu, sterowanie strefowe polega na podziale systemu grzewczego na niezależne obszary termiczne – strefy. Każda z nich może mieć indywidualnie ustawioną temperaturę i czas pracy, dostosowany do funkcji pomieszczenia oraz rytmu dnia mieszkańców.
Podstawowe komponenty systemu strefowego.
Aby system działał, potrzebne są elementy, które tworzą zamkniętą pętlę sterowania:
- Czujniki temperatury: Termostaty pokojowe lub czujniki podłogowe, które zbierają informację o aktualnych warunkach.
- Sterownik centralny lub rozproszone moduły: „Mózg” systemu, który przetwarza dane z czujników i wydaje polecenia wykonawcom.
- Elementy wykonawcze: Siłowniki termoelektryczne montowane na rozdzielaczach (kolektorach) ogrzewania podłogowego, które otwierają lub zamykają dopływ ciepłej wody do poszczególnych pętli grzewczych.
- Zawory strefowe: W większych instalacjach stosuje się specjalne zawory, które odcinają całe grupy pętli (np. całe piętro).

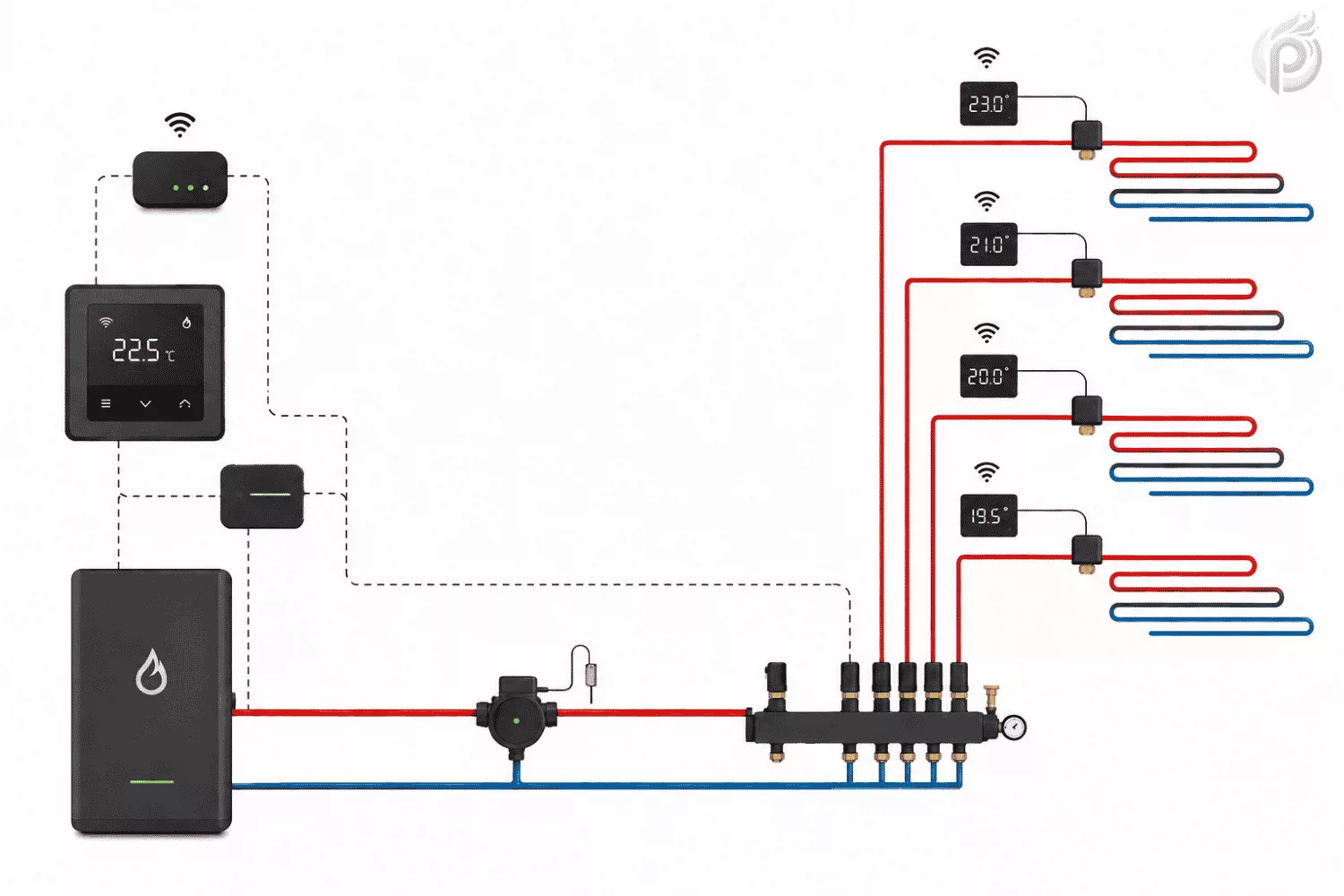

Działanie jest intuicyjne: gdy termostat w salonie wykryje temperaturę niższą od żądanej, wysyła sygnał do sterownika, który uruchamia siłownik na odpowiednim obwodzie kolektora. Otwiera się dopływ ciepłej wody do pętli w salonie. Gdy celowa temperatura zostanie osiągnięta, przepływ jest zamykany. Proces ten przebiega całkowicie niezależnie dla sypialni, łazienki czy kuchni.
Główne zalety sterowania strefowego: Oszczędności i komfort.
Wprowadzenie stref to nie tylko technologiczny gadżet. To realne korzyści, które przekładają się na portfel i codzienne samopoczucie.
Optymalizacja zużycia energii: Twoje pieniądze nie idą w pustkę.
To najsilniejszy argument ekonomiczny. Tradycyjne ogrzewanie z jednym termostatem centralnym ogrzewa cały dom do tej samej temperatury. Sterowanie strefowe pozwala na:
- Obniżanie temperatury w nieużywanych pomieszczeniach: Sypialnie w ciągu dnia, pokój gościnny, garderoba – można tam trwale utrzymywać temperaturę np. 17°C, zamiast 21°C. To bezpośrednio zmniejsza straty ciepła przez przegrody.
- Dostosowanie do rytmu dnia: Możesz zaprogramować tygodniowy harmonogram, który np. o 6:30 zacznie dogrzewać łazienkę do 24°C, o 7:00 salon do 21°C, a gdy domownicy wyjdą do pracy/szkoły, obniży temperaturę w strefach dziennych do 18°C, by znów podnieść ją przed powrotem.
- Reagowanie na pasywne zyski ciepła: Pomieszczenia od południowej strony bywają dogrzewane przez słońce. Ich termostat może wówczas zamknąć dopływ ciepła z instalacji, podczas gdy strefy północne nadal będą aktywnie grzane.
Szacowane oszczędności sięgają 15-25% rocznego zużycia energii na ogrzewanie, a w dużych, dobrze zaizolowanych domach o zróżnicowanym użytkowaniu mogą być nawet wyższe.
Indywidualny komfort cieplny w każdej przestrzeni.
Różne pomieszczenia mają różne potrzeby. Sterowanie strefowe pozwala to uwzględnić, co jest istotne zwłaszcza w ogrzewaniu podłogowym, gdzie zmiana temperatury jest powolna.
- Łazienka: Docenimy tu ciepłą podłogę i temperaturę powietrza na poziomie 23-24°C.
- Salon i pokój dzienny: Optimum to 21-22°C dla aktywności w ciągu dnia.
- Sypialnia: Dla zdrowego snu zalecana jest niższa temperatura, około 18-19°C.
- Korytarz, hol, garaż: Wystarczy tam temperatura zabezpieczająca przed wilgocią, np. 16-17°C.
Możliwość precyzyjnego ustawienia tych wartości to podstawa nowoczesnego, zdrowego i komfortowego domu.
Współpraca z nowoczesnymi źródłami ciepła: Pompa ciepła i kocioł kondensacyjny.
Dla efektywności pompy ciepła kluczowe jest, by pracowała możliwie długo w stałych, niskotemperaturowych warunkach. System strefowy, zapobiegając nagłym, dużym potrzebom grzewczym (gdy wszystkie pomieszczenia żądają ciepła naraz), pozwala pompie pracować w swoim optymalnym zakresie, podnosząc współczynnik COP i zmniejszając zużycie prądu. Podobnie kocioł kondensacyjny najefektywniej pracuje w niskotemperaturowym trybie kondensacji, który łatwiej jest utrzymać dzięki strefowemu zarządzaniu obciążeniem.
Wyzwania i praktyczne aspekty sterowania strefowego.
Nie ma rozwiązań idealnych. Decyzja o wdrożeniu zaawansowanego sterowania wiąże się z pewnymi wyzwaniami, które należy rozważyć na etapie projektu.
Bezwładność cieplna ogrzewania podłogowego: Wyzwanie dla algorytmów.
W przeciwieństwie do grzejników, podłoga nagrzewa się i stygnie bardzo wolno. To największe techniczne wyzwanie. Nagłe, krótkotrwałe zmiany temperatury są tu nieefektywne. System strefowy w podłodówce musi być inteligentnie zaprogramowany z tzw. funkcją anticipacji (wyprzedzenia). Sterownik „uczy się”, jak długo trwa nagrzewanie danej strefy, i włącza ogrzewanie odpowiednio wcześniej, by żądana temperatura została osiągnięta w zaplanowanym czasie (np. przed pobudką). Bez tej funkcji grozi nam przegrzewanie lub niedogrzanie pomieszczeń.
Więcej informacji na ten temat w naszym poprzednim artykule który jest dostępny tutaj.
Koszty inwestycyjne a czas zwrotu.
Rozbudowa systemu o sterowanie strefowe to dodatkowy wydatek:
- Termostaty pokojowe (przewodowe lub bezprzewodowe): od 100 do 400 zł/szt.
- Siłowniki na każdy obwód kolektora: 80-200 zł/szt.
- Zaawansowany sterownik centralny: 500-2000 zł.
Łączny koszt w standardowym domu jednorodzinnym może wynieść od 2 000 do nawet 6 000 zł więcej w porównaniu do podstawowego sterowania pogodowego. Czas zwrotu z oszczędności zależy głównie od kosztu nośnika energii – najkrótszy jest przy ogrzewaniu prądem (pompa ciepła) i pellecie, najdłuższy przy tańszym gazie ziemnym.
Złożoność projektu i wykonania: Rola fachowca.
Błędnie zaprojektowany lub wykonany system strefowy może przynieść więcej szkód niż pożytku (np. „kradnąc” przepływ wody z innych stref). Kluczowe jest:
- Właściwe zrównoważenie hydrauliczne całej instalacji.
- Dobór odpowiedniej pompy obiegowej, która poradzi sobie z oporami, gdy otwarte są tylko niektóre strefy.
- Logiczne pogrupowanie pętli grzewczych na strefy, uwzględniając orientację, funkcję i izolacyjność pomieszczeń.
Projekt ogrzewania podłogowego a sterowanie strefowe: Nierozerwalny duet
Omawiając sterowanie strefowe ogrzewaniem, nie sposób pominąć etapu projektowania samej instalacji podłogowej. Oba te elementy muszą być ze sobą ściśle zintegrowane od samego początku. Podczas projektowania inżynier musi przewidzieć podział na strefy już na poziomie rysunku rozdzielacza i układu pętli. Pętle grzewcze w obrębie jednej strefy termicznej (np. salon otwarty na kuchnię) powinny być podłączone do tej samej grupy na kolektorze, sterowanej jednym siłownikiem i termostatem. Próba „dopisania” stref na gotowej instalacji, gdzie wszystkie pętle są zmieszane na jednym rozdzielaczu, jest bardzo trudna i kosztowna.
Dobry projekt ogrzewania uwzględni także rodzaj sterowników (przewodowe vs. bezprzewodowe), lokalizację termostatów (z dala od źródeł ciepła i przeciągów) oraz sposób komunikacji między urządzeniami. To właśnie na etapie projektu podejmuje się kluczową decyzję: czy chcemy system podstawowy, zaawansowany strefowy, a może zintegrowany z systemem inteligentnego budynku?
Inwestycja w dobry, kompleksowy projekt to podstawa sukcesu i późniejszej satysfakcji z użytkowania ogrzewania podłogowego.
FAQ – najczęstsze pytania.
Tak, pod warunkiem że system jest dobrze zaprojektowany. Sterowanie strefowe pozwala dopasować temperaturę do funkcji pomieszczeń i ograniczyć niepotrzebne zużycie energii, mimo dużej bezwładności cieplnej podłogi.
W większości przypadków tak. Dzięki obniżaniu temperatury w nieużywanych strefach i lepszemu wykorzystaniu zysków pasywnych możliwe są oszczędności rzędu 15–25% rocznie.
Koszt zależy od liczby stref i zastosowanej automatyki. W domu jednorodzinnym to zwykle od 2 000 do 6 000 zł więcej niż podstawowe sterowanie, ale inwestycja zwraca się w trakcie eksploatacji.
Nie jest obowiązkowe, ale zdecydowanie zalecane. Pompa ciepła najlepiej pracuje w stabilnych, niskotemperaturowych warunkach, które łatwiej utrzymać dzięki sterowaniu strefowemu.
Jest to możliwe, ale często trudne i kosztowne. Najlepsze efekty osiąga się wtedy, gdy sterowanie strefowe jest uwzględnione już na etapie projektu ogrzewania podłogowego.
Podsumowanie: Czy warto inwestować w sterowanie strefowe?
Odpowiedź nie jest zero-jedynkowa, ale w większości przypadków brzmi: tak, warto.
Sterowanie strefowe ogrzewaniem podłogowym jest szczególnie opłacalne i polecane, gdy:
- Dom jest większy niż 80-100 m² lub ma otwartą przestrzeń, gdzie zapotrzebowanie na ciepło jest zróżnicowane.
- Budynek jest nowy lub bardzo dobrze ocieplony – wtedy relatywny koszt automatyki do całości inwestycji jest mniejszy, a oszczędności największe.
- Głównym źródłem ciepła jest pompa ciepła – wtedy strefowość jest niemal obowiązkowa dla jej efektywnej pracy.
- Dom ma pomieszczenia o różnej funkcji i ekspozycji (np. salon południowy i sypialnia północna).
- Zależy nam na wysokim, personalizowanym komforcie i nowoczesnych rozwiązaniach.
Można rozważyć uproszczony system (lub oparcie się tylko na sterowaniu pogodowym) w małych, jednoprzestrzennych domach lub mieszkaniach, gdzie różnice w potrzebach cieplnych są minimalne.
Finalnie, sterowanie strefowe to inwestycja. Inwestycja, która zwraca się przez lata w postaci niższych rachunków, a jednocześnie już od pierwszego dnia użytkowania procentuje w postaci zauważalnie wyższego komfortu życia. W połączeniu z wodnym ogrzewaniem podłogowym, które samo w sobie jest systemem wysokokomfortowym, tworzy synergię, pozwalającą w pełni wykorzystać potencjał energii, za którą płacimy.
