Wprowadź rzeczywiste długości rur albo oszacuj je z powierzchni. Dodaj magistrale, rozdzielacze, źródło ciepła i bufor, aby oddzielić pojemność samych pętli od całkowitego zładu instalacji.

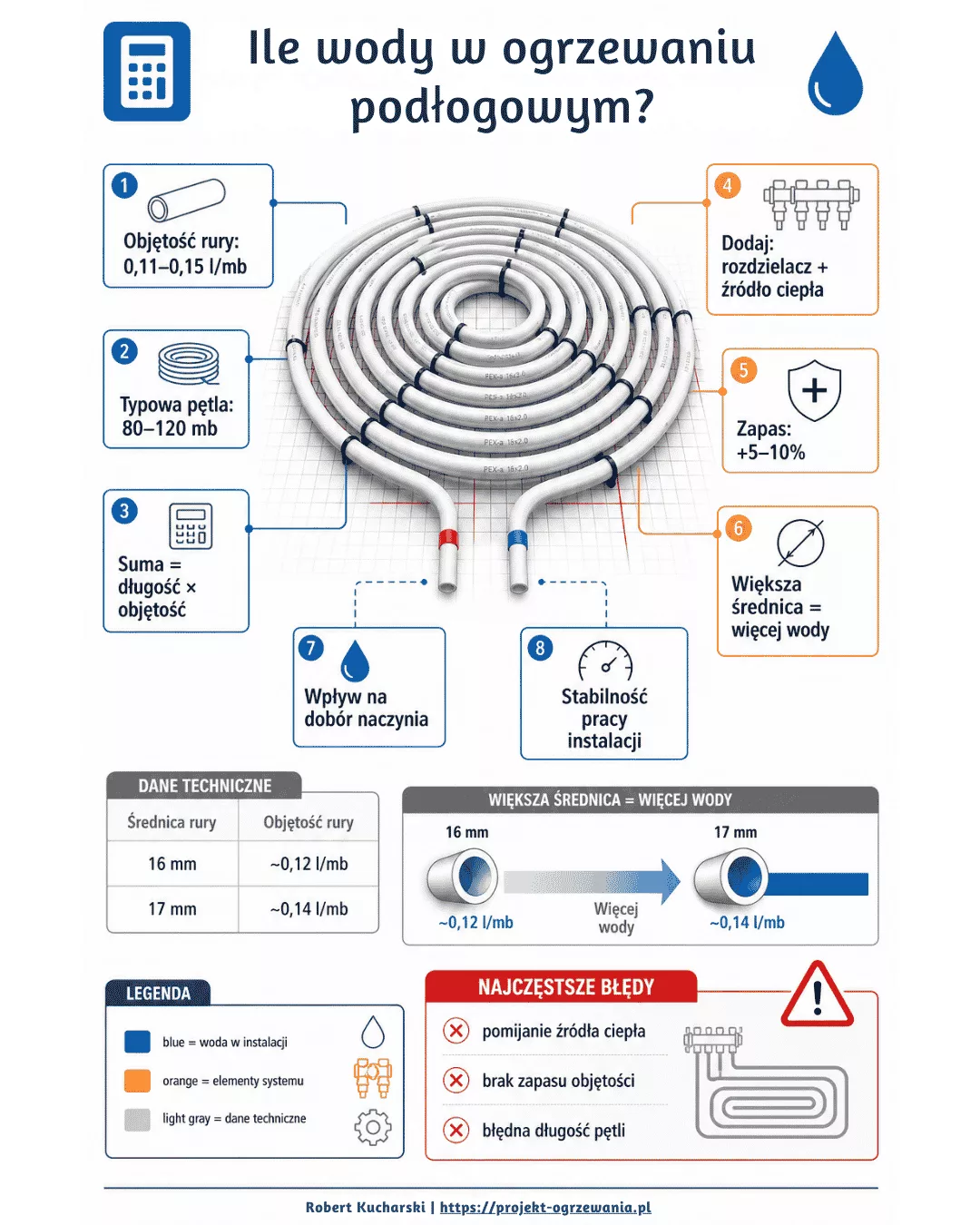

Ile wody potrzeba do wypełnienia ogrzewania podłogowego?
Nie istnieje jedna liczba litrów przypisana do 100 m² domu. Ilość płynu zależy przede wszystkim od rzeczywistej długości rur i ich średnicy wewnętrznej. Do objętości pętli trzeba następnie dodać przewody wspólne, rozdzielacze, część wodną źródła, bufor oraz pozostałe elementy instalacji.
Najdokładniejsza metoda
Zsumuj długości rur z projektu, pomnóż każdy odcinek przez pojemność jednego metra wynikającą ze średnicy wewnętrznej, a następnie dodaj objętości urządzeń podane w ich dokumentacji.
Przykładowo 1000 m rury 16 × 2 mm mieści geometrycznie około 113,1 l płynu. Nie jest to jeszcze całkowity zład domu.
Rury w polu
Pętle znajdujące się w posadzce i wykonujące zasadniczą pracę grzewczą.
Dobiegi i magistrale
Zasilanie oraz powrót między źródłem, rozdzielaczem i granicą pomieszczeń.
Urządzenia
Rozdzielacze, wymiennik źródła, bufor, sprzęgło i inne odbiorniki.
Stan pracy
Część zładu może być czasowo odcięta przez zawory strefowe lub siłowniki.
Objętość rur, zład całkowity i zład dostępny to nie to samo
Najczęstszy błąd polega na policzeniu samych pętli i nazwaniu wyniku pojemnością całej instalacji. W praktyce potrzebne są cztery wyraźnie rozdzielone liczby.
Objętość pętli
Płyn znajdujący się w rurach ogrzewania podłogowego, obliczony z długości i średnicy wewnętrznej.
Objętość przewodów wspólnych
Magistrale, piony i inne odcinki łączące źródło z rozdzielaczami.
Całkowity zład zimnej instalacji
Suma rur i wszystkich napełnionych elementów. To baza do przygotowania płynu i obliczania dawki dodatku.
Zład hydraulicznie dostępny
Objętość pozostająca w aktywnym obiegu w analizowanym stanie sterowania. Jest istotna przy kontroli wymagań DTR źródła.
Nie dodajemy automatycznie 10 albo 15% „na kotłownię”. Bufor może mieć kilkadziesiąt lub kilkaset litrów, a mała instalacja bez bufora znacznie mniej. Jeżeli nie znasz pojemności urządzenia, pozostaw pole puste i oznacz wynik jako niepełny.
Jak obliczyć pojemność jednego metra rury?
O wyniku decyduje średnica wewnętrzna, a nie sama nazwa materiału ani średnica zewnętrzna. Rury opisane jako PEX, PE-RT lub wielowarstwowe mogą mieć różne grubości ścianek.
Wzór praktyczny
Jeżeli średnicę wewnętrzną podajesz w milimetrach, a długość w metrach, wynik otrzymasz bezpośrednio w litrach.
dᵢ — średnica wewnętrzna w mm
L — długość rury w m
V — objętość w l
| Wymiar rury | Średnica wewnętrzna | Pojemność 1 m | Pojemność 100 m |
|---|---|---|---|
| 16 × 2,0 mm | 12 mm | 0,113 l | 11,31 l |
| 17 × 2,0 mm | 13 mm | 0,133 l | 13,27 l |
| 20 × 2,0 mm | 16 mm | 0,201 l | 20,11 l |
| 25 × 2,5 mm | 20 mm | 0,314 l | 31,42 l |
| 32 × 3,0 mm | 26 mm | 0,531 l | 53,09 l |
Szczegółowe wyprowadzenie znajdziesz w opracowaniu ile wody mieści się w jednym metrze rury 16 mm. Jeżeli dopiero szacujesz długość przewodów, pomocny będzie również kalkulator ilości rury do podłogówki.
Kalkulator zładu instalacji podłogowej
Tryb długości jest dokładniejszy i powinien być używany, gdy masz tabelę pętli lub projekt. Tryb powierzchni daje wynik orientacyjny. Rozstaw i średnica rury pozostają niezależnymi danymi.
Policz zład i ilość płynu do przygotowania
Uzupełnij rury oraz elementy instalacji. Kalkulator nie dopisuje ukrytych procentów za rozdzielacz, źródło ani bufor.
Wynik obliczenia
Skład całkowitego zładu
Szczegółowe składniki obliczenia
| Element | Dane | Objętość | Udział |
|---|---|---|---|
| Brak wyniku | — | — | — |
Kalkulator policzy to, co wpiszesz — nie wykryje brakujących odcinków
Jeżeli długości pętli są szacowane z powierzchni albo nie masz danych o magistralach, rozdzielaczach, wymienniku źródła, buforze i obiegach zamykanych przez siłowniki, wynik może być matematycznie poprawny, ale technicznie niepełny. W projekcie każda pętla i wspólny odcinek są rozrysowane, a zład można zestawić z wymaganiami DTR źródła.
Zamów projekt z obliczonym zładem instalacji Odnośnik prowadzi do strony sprzedażowej Projekt-Ogrzewania.pl — serwisu należącego do autora artykułu.Ile wody mieści podłogówka na 100 m²?
Powierzchnia sama nie wystarcza. Ten sam dom może mieć inną powierzchnię czynną, rozstawy, liczbę pętli, dobiegi i średnice. Dlatego poprawny przykład musi ujawniać wszystkie założenia.
| Rozstaw | Długość w polu | Objętość w rurze 16 × 2 | Czego nie obejmuje |
|---|---|---|---|
| 10 cm | około 1000 m | około 113,1 l | dobiegów i urządzeń |
| 12,5 cm | około 800 m | około 90,5 l | dobiegów i urządzeń |
| 15 cm | około 667 m | około 75,4 l | dobiegów i urządzeń |
| 20 cm | około 500 m | około 56,5 l | dobiegów i urządzeń |
To zestawienie nie dobiera rozstawu. Pokazuje wyłącznie geometryczną zależność między rozstawem, długością i pojemnością przewodu. Rozstaw powinien wynikać z wymaganej mocy, temperatury wody, konstrukcji podłogi i oporu okładziny.
Sposób dzielenia instalacji opisuje artykuł ile metrów podłogówki może mieć jedna pętla. Sama długość nadal nie przesądza poprawności hydraulicznej obwodu.
Pompa ciepła, minimalny zład i wymagania DTR
Nie będziemy stosować uniwersalnego przelicznika 10 albo 15 l/kW jako zasady wynikającej z PN-EN 14511. Zakres tej serii dotyczy oceny i parametrów urządzeń, a nie jednego obowiązkowego zładu każdej instalacji. Wartość kontrolną należy przepisać z dokumentacji konkretnego urządzenia.
Zbyt proste rozumowanie
Pompa ma 8 kW, więc instalacja zawsze musi mieć 120 l. Jeżeli kalkulator pokaże mniej, konieczny jest bufor.
Poprawna kolejność
Odczytaj wymaganie z DTR, policz zład dostępny w najtrudniejszym stanie pracy i dopiero wtedy przeanalizuj sposób uzupełnienia ewentualnego deficytu.
Siłowniki i strefy
Zamknięte pętle mogą odciąć część wody od obiegu aktywnego podczas pracy źródła.
Konfiguracja bufora
Bufor szeregowy, równoległy i sprzęgło realizują inne funkcje. Nie są zamiennymi nazwami tego samego układu.
Sterowanie przepływem
Minimalny przepływ i minimalna objętość to dwa różne wymagania, które trzeba sprawdzić osobno.
Większy istniejący zład dostępny zwykle zmniejsza, a nie zwiększa brak objętości do uzupełnienia. Funkcje i sposoby włączenia zbiornika opisuje poradnik o buforze ciepła w ogrzewaniu podłogowym.
Zład instalacji a przepływ i strata ciśnienia
Całkowita ilość wody informuje o pojemności układu. Nie mówi, jaki przepływ ma zapewnić pompa ani jakie ciśnienie musi pokonać.
Zład w litrach
Wynika z geometrii rur oraz objętości urządzeń. Służy m.in. do przygotowania płynu i obliczania jego rozszerzenia.
Przepływ
Wynika z mocy przenoszonej przez instalację, właściwości płynu i projektowej różnicy temperatur.
Strata ciśnienia
Zależy od przepływu, długości, średnicy wewnętrznej, armatury i właściwości medium na drodze krytycznej.
Większa średnica rury zwiększa pojemność, ale przy tym samym przepływie zazwyczaj zmniejsza opory liniowe. Nie oznacza automatycznie potrzeby mocniejszego źródła ani większej pompy. Bezwładność podłogówki zależy głównie od całej konstrukcji podłogi, zwłaszcza masy jastrychu, a nie tylko od kilku dodatkowych litrów wody.
Zależności przepływu i wysokości podnoszenia rozwija artykuł pompa obiegowa w instalacji ogrzewania podłogowego.
Woda, glikol i dodatki do instalacji
Rura o objętości 10 l nadal mieści geometrycznie 10 l, niezależnie od tego, czy napełnia ją woda, czy roztwór glikolu. Zmieniają się natomiast gęstość, ciepło właściwe, lepkość i rozszerzalność medium.
Woda instalacyjna
Jej przydatność ocenia się na podstawie parametrów chemicznych, materiałów systemu i wymagań dokumentacji. Sama nazwa „kranówka” nie wystarcza do oceny.
Roztwór glikolu
Stężenie powinno odpowiadać wymaganej ochronie, a hydraulika i naczynie wymagają sprawdzenia z właściwościami konkretnego roztworu.
Inhibitor lub dodatek
Nie istnieje jedna dawka 0,5% dla wszystkich produktów. Kalkulator liczy ją dopiero po wpisaniu proporcji z instrukcji środka.
Woda demineralizowana i inhibitor nie są automatycznym zestawem dla każdej instalacji. Należy sprawdzić wymagania źródła, materiały, jakość wody napełniającej oraz zgodność zastosowanego uzdatniania. VDI 2035 opisuje zapobieganie osadom i korozji wodnej w instalacjach grzewczych, ale nie zastępuje dokumentacji konkretnego układu.
Rozwinięcie znajdziesz w poradnikach: czym napełnić ogrzewanie podłogowe, woda demineralizowana w podłogówce, woda z inhibitorem korozji oraz glikol w ogrzewaniu podłogowym.
Czy z kalkulatora można dobrać naczynie wzbiorcze?
Nie na podstawie samych litrów. Zład pozwala obliczyć przyrost objętości płynu po podgrzaniu, ale nominalna pojemność naczynia zależy również od ciśnień i warunków pracy instalacji.
Zakres temperatur
Potrzebne są temperatura napełnienia, minimalna i maksymalna temperatura obliczeniowa płynu.
Ciśnienie wstępne
Wynika m.in. z wysokości statycznej, lokalizacji naczynia i wymaganej rezerwy ciśnienia.
Ciśnienie maksymalne
Trzeba uwzględnić dopuszczalne ciśnienie instalacji oraz nastawę zaworu bezpieczeństwa.
Dlatego nie zastosujemy uproszczenia „naczynie ma mieć dwa razy objętość rozszerzenia”. Pełną procedurę należy przeprowadzić osobno — zobacz opracowanie jak dobrać naczynie wzbiorcze.
Jak przygotować i wykorzystać wynik podczas napełniania?
Zbierz długości rur
Najlepiej użyj zestawienia pętli i rzeczywistych długości przewodów wspólnych. Nie podwajaj odcinka już wpisanego jako zasilanie plus powrót.
Sprawdź średnice wewnętrzne
Odczytaj wymiar i grubość ścianki albo bezpośrednio średnicę wewnętrzną z dokumentacji zastosowanych rur.
Dodaj objętości urządzeń
Zsumuj rozdzielacze, źródło, bufor, sprzęgło i dodatkowe obiegi. Brak danych oznacz w zestawieniu zamiast zastępować go przypadkowym procentem.
Określ wymagania płynu
Sprawdź jakość wody, wymagane uzdatnianie, stężenie ochronne glikolu lub dawkowanie dodatku dla konkretnego produktu.
Napełniaj i płucz obwody
Postępuj zgodnie z procedurą instalacji i urządzeń. Pętle płucze się w kontrolowany sposób, usuwając powietrze bez przypadkowego mieszania obiegów.
Udokumentuj dolewki
Powtarzające się uzupełnianie płynu nie powinno być uznawane za normalny stały proces. Może wprowadzać tlen i wskazywać problem ze szczelnością lub ciśnieniem.
Nie wpiszemy uniwersalnej normy 2–5 l dolewki po uruchomieniu ani stałego ciśnienia 1,5–2 bar. Właściwe ciśnienie zależy m.in. od wysokości statycznej i nastawy naczynia. Każdą nietypową utratę ciśnienia trzeba wyjaśnić.
Przed zakryciem rur wykonuje się próbę szczelności ogrzewania podłogowego. Jeżeli przepływy są niestabilne, sprawdź również objawy zapowietrzenia instalacji.
Co najczęściej zniekształca wynik?
Liczenie średnicy zewnętrznej
Rura 16 × 2 mm nie ma 16 mm światła. Do obliczenia objętości przyjmujemy około 12 mm średnicy wewnętrznej.
Powierzchnia zamiast długości
Dom 100 m² może mieć różne powierzchnie czynne, rozstawy i dobiegi. Metraż budynku nie jest objętością instalacji.
Pomijanie magistral
Liczenie tylko rur w posadzce zaniża wynik, zwłaszcza przy kilku rozdzielaczach i znacznych odległościach od źródła.
Podwójne liczenie powrotu
Jeżeli długość 20 m oznacza już zasilanie i powrót łącznie, nie wolno mnożyć jej ponownie przez dwa.
Stały procent na urządzenia
Uniwersalny dodatek nie odróżnia małego wymiennika od dużego bufora. Wprowadzamy rzeczywiste dane.
Mylenie zładu z hydrauliką
Litry nie wyznaczają przepływu, prędkości ani oporu pętli. Te parametry wymagają osobnych obliczeń.
Checklista kompletnego obliczenia zładu
- Mam długość każdej pętli albo świadomie korzystam z trybu szacunkowego.
- Znam średnicę wewnętrzną każdej grupy przewodów.
- Dodałem zasilanie i powrót między źródłem a rozdzielaczami.
- Nie policzyłem tego samego odcinka dwukrotnie.
- Wpisałem pojemność rozdzielaczy i części wodnej źródła.
- Uwzględniłem bufor, sprzęgło i dodatkowe obiegi, jeśli występują.
- Oddzieliłem zład całkowity od objętości dostępnej przy zamkniętych strefach.
- Wymaganie minimalne przepisałem z właściwej DTR.
- Dawkę dodatku przepisałem z instrukcji używanego środka.
- Rezerwy płynu nie doliczyłem do nominalnego zładu instalacji.
- Dobór naczynia wykonuję z temperatur i ciśnień, a nie z jednego mnożnika.
- Po napełnieniu dokumentuję ilość płynu i każdą późniejszą dolewkę.
Ile wody potrzeba do podłogówki — FAQ
Ile wody mieści się w rurze 16 × 2 mm?
Przy średnicy wewnętrznej około 12 mm jest to około 0,113 l na metr, czyli około 11,31 l na 100 m przewodu. Ostatecznie należy użyć rzeczywistej średnicy wewnętrznej zastosowanej rury.
Ile wody mieści 100 m² ogrzewania podłogowego?
Nie ma jednej wartości. Dla 100 m² czynnej powierzchni i rury 16 × 2 mm sama objętość przewodu w polu wynosi orientacyjnie około 113 l przy rozstawie 10 cm, 90,5 l przy 12,5 cm, 75,4 l przy 15 cm i 56,5 l przy 20 cm. Trzeba dodać dobiegi, magistrale i urządzenia.
Czy do objętości pętli można dodać 10 albo 15% na osprzęt?
Taki procent może służyć wyłącznie jako bardzo luźny kosztorys, ale nie daje wiarygodnego zładu. Poprawniej jest dodać rzeczywiste pojemności rozdzielaczy, źródła, bufora, sprzęgła i pozostałych elementów.
Czy rozstaw rur zależy od ich średnicy?
Nie bezpośrednio. Rozstaw dobiera się do wymaganej mocy podłogi, temperatury wody, konstrukcji posadzki i oporu okładziny. Średnica wpływa m.in. na pojemność oraz opory hydrauliczne, ale nie narzuca automatycznie rozstawu.
Czy większy zład wymaga większego bufora?
Nie jako uniwersalna zasada. Jeżeli urządzenie wymaga minimalnej dostępnej objętości, większy istniejący zład może zmniejszyć ewentualny deficyt. Potrzebę, funkcję i sposób włączenia bufora analizuje się dla konkretnej instalacji oraz sterowania.
Czy PN-EN 14511 wymaga 10–15 l wody na każdy kW pompy ciepła?
Nie należy przedstawiać tej wartości jako uniwersalnego wymagania normy. Minimalną objętość i minimalny przepływ trzeba sprawdzić w dokumentacji konkretnego urządzenia oraz dla rzeczywistej konfiguracji hydraulicznej.
Czy zład instalacji wyznacza przepływ pompy obiegowej?
Nie. Przepływ wynika z przenoszonej mocy, różnicy temperatur i właściwości medium. Wymagane ciśnienie pompy zależy od strat na krytycznej drodze hydraulicznej.
Czy przy glikolu zmienia się objętość rur?
Nie zmienia się geometryczna pojemność przewodów. Zmieniają się właściwości roztworu, w tym lepkość, gęstość, ciepło właściwe i rozszerzalność, dlatego hydraulikę oraz zabezpieczenia trzeba sprawdzić dla konkretnego rodzaju i stężenia.
Czy można automatycznie przyjąć inhibitor w stężeniu 0,5%?
Nie. Dawkowanie zależy od konkretnego środka i celu jego zastosowania. Kalkulator oblicza ilość dopiero po wpisaniu proporcji z instrukcji, bez rekomendowania producenta lub produktu.
Czy kalkulator dobierze naczynie wzbiorcze?
Nie. Zład jest potrzebny do określenia rozszerzenia płynu, ale dobór naczynia wymaga również zakresu temperatur, wysokości statycznej, ciśnienia wstępnego, ciśnienia napełnienia, maksymalnego ciśnienia instalacji i zaworu bezpieczeństwa.
Czy częste dolewanie wody po uruchomieniu jest normalne?
Pojedyncza korekta po odpowietrzeniu może się zdarzyć, ale regularne uzupełnianie płynu powinno zostać wyjaśnione. Dolewki wprowadzają nową porcję tlenu i mogą wskazywać nieszczelność, problem z naczyniem albo niewłaściwe ciśnienie.
Czy kalkulator zastępuje projekt instalacji?
Nie. Kalkulator liczy geometrię i sumuje wpisane składniki, ale nie zna rzeczywistego przebiegu pętli, brakujących odcinków, stanów zaworów, wymagań urządzeń ani kompletnej hydrauliki budynku.
Źródła i zakres opracowania
Projektowanie i wymiarowanie systemów ogrzewania płaszczyznowego: ISO 11855-3:2021. Kryteria projektowe wodnych instalacji ogrzewczych: BS EN 12828:2012+A1:2014. Zakres serii dotyczącej parametrów i oceny pomp ciepła: BS EN 14511-1:2022. Zapobieganie osadom i korozji wodnej: VDI 2035 Blatt 1.
Wzór kalkulatora wynika z objętości walca. Presety rur są wartościami geometrycznymi dla podanych wymiarów, a pojemności urządzeń i wymagania minimalnego zładu użytkownik wpisuje samodzielnie. Narzędzie nie dobiera bufora, pompy obiegowej, naczynia wzbiorczego ani sposobu uzdatniania wody.
Otrzymaj projekt z długościami, przepływami i zładem instalacji
Projekt określa przebieg każdej pętli, rzeczywiste długości, rozstawy, przepływy, straty ciśnienia, nastawy rozdzielacza oraz sposób współpracy ze źródłem ciepła. Na tej podstawie można policzyć objętość przewodów bez zgadywania z powierzchni budynku.
