Od teorii do fizyki budowli: Czym różni się projekt pasywny?
Projektowanie ogrzewania podłogowego w domach pasywnych to proces inżynieryjny polegający na precyzyjnym obliczeniu projektowego obciążenia cieplnego (OZC) dla budynku o ekstremalnie niskim zapotrzebowaniu na energię (poniżej 15 kWh/(m²·rok)) oraz doborze parametrów instalacji hydraulicznej w taki sposób, aby system pracował efektywnie przy skrajnie niskich temperaturach czynnika grzewczego. W standardzie pasywnym kluczowe jest zapewnienie stabilności termicznej przy jednoczesnym uniknięciu przegrzewania pomieszczeń, co wymaga uwzględnienia bezwładności cieplnej przegród oraz integracji z systemem wentylacji mechanicznej z odzyskiem ciepła.
Symulacja OZC: Wpływ izolacji na podłogówkę
Zapotrzebowanie EUco
Moc z podłogi (q)
Max Temp. Zasilania
Praca Pompy Ciepła
Jaka jest maksymalna moc grzewcza w domu pasywnym?
Moc grzewcza w domu pasywnym nie powinna przekraczać 10–20 W/m² przy parametrach obliczeniowych dla danej strefy klimatycznej, zgodnie z normą PN-EN 12831. W tradycyjnym budownictwie wartości te sięgają 60–80 W/m², co w standardzie pasywnym doprowadziłoby do natychmiastowego przegrzania i dyskomfortu.
W domach pasywnych obliczenia strat ciepła muszą być wykonane z dokładnością do 1 W. Przykładowo, dla salonu o powierzchni 35 m² projektowe obciążenie cieplne wynosi zaledwie 350–450 W. Zgodnie z normą PN-EN 1264, musimy tak dobrać rozstaw i temperaturę, aby nie przekroczyć granicy 29°C. Prawidłowo zaprojektowana optymalna temperatura podłogi w domu pasywnym rzadko przekracza jednak 24–25°C.
Symulator Salonu 35 m²: Ryzyko Przegrzania
Moc z 1 m² (q)
Moc Całkowita Salonu
Temp. Powierzchni
Zasilanie Pętli
Jaka temperatura zasilania jest idealna dla pompy ciepła w standardzie pasywnym?
Idealna temperatura zasilania (T_z) w domu pasywnym oscyluje w granicach 28°C – 32°C przy temperaturze zewnętrznej -20°C. Obniżenie temperatury zasilania o każdy 1°C zwiększa współczynnik COP pompy ciepła o około 2-3%, co w skali roku generuje wymierne oszczędności na rachunkach za prąd.
Projektując układ, dążymy do tzw. "grzania ciągłego" o bardzo niskiej mocy. Norma EN 1264 oraz ISO 10508 klasyfikują takie systemy w Klasie 4 (niskotemperaturowe wodne ogrzewanie podłogowe). Przy zasilaniu 30°C i powrocie 25°C (spadek temperatury Delta T = 5K), średnia temperatura jastrychu wynosi zaledwie 27,5°C.
To sprawia, że system dławi się samoczynnie. Jeśli pasywne zyski ciepła od nasłonecznienia podniosą temperaturę w salonie o 2°C, moc oddawana przez podłogę spadnie automatycznie o blisko 30%, bez jakiejkolwiek ingerencji elektroniki sterującej!
Przetestuj zjawisko: Symulator Samoregulacji
Zyski Słoneczne
Dodatkowa darmowa energia
Temperatura w salonie
Baza: 20°C (różnica 7,5K do podłogi)
Moc grzewcza podłogi
Efekt automatycznego dławienia
Jaki rozstaw rur jest optymalny przy niskim zapotrzebowaniu na ciepło?
W domach pasywnych (10-15 W/m²) optymalny rozstaw to 15 cm lub 20 cm. Zapewnia to idealne przepływy dla pompy ciepła i eliminuje zbędne koszty materiału.
Moc (Q) = 225 W | Przepływ (m) = 0,64 l/min
Długość rur
Dom 150 m²
Koszt materiału
Baza porównawcza
Opory
Hydraulika
System mokry czy suchy – co wybrać do domu pasywnego?
W domach pasywnych o konstrukcji ciężkiej (murowanej) zalecam system mokry z wylewką anhydrytową o grubości 35–45 mm nad rurą, natomiast w budownictwie szkieletowym jedynym rozsądnym wyborem jest system suchy o niskiej bezwładności. Wylewka anhydrytowa ma współczynnik przewodzenia ciepła lambda 1,6–1,8 W/(m·K), co jest wartością znacznie lepszą niż w przypadku jastrychu cementowego lambda 1,1–1,2 W/(m·K).
Niska bezwładność cieplna systemu suchego (płyty systemowe z lamelami aluminiowymi) pozwala na szybszą reakcję na zyski ciepła od słońca, co w domach pasywnych z dużymi przeszkleniami od południa jest kluczowe. System mokry z kolei działa jak akumulator energii.
Symulator Bezwładności Termicznej
Przewodzenie (Lambda)
Bezwładność Cieplna
Wysokość Zabudowy
Konstrukcja Budynku
Porównanie parametrów systemów w domu pasywnym
Zrozumienie różnic fizycznych między systemem mokrym (wylewka anhydrytowa) a systemem suchym (lekka zabudowa) jest fundamentem poprawnego zaprojektowania ogrzewania dla domu pasywnego. Poniższy interaktywny komparator obrazuje, jak masa, bezwładność cieplna oraz grubość wpływają na parametry pracy instalacji w świetle normy PN-EN 1264.
Zestawienie Technologiczne
Przewodność cieplna (λ)
Wysokość zabudowy
Bezwładność cieplna
Waga systemu
Max. Temp. Zasilania
Kalkulator algorytmu doboru rozstawu rur
Aby poprawnie zaprojektować instalację w domu pasywnym, nie możesz opierać się na intuicji. Podążaj za poniższym ścisłym algorytmem, który stosuję w moich projektach, bazując na wytycznych normatywnych oraz charakterystyce zasilania pomp ciepła.
Zapotrzebowanie (q)
Wyznacz standard izolacji budynku q [W/m²] na podstawie normy PN-EN 12831. Dla domów pasywnych to zazwyczaj 10-15 W/m².
Obciążenie całkowite (Q_obl)
Pomnóż wskaźnik przez powierzchnię grzejną: Q = q · F_g. Wynik podajemy w Watach [W].
Różnica temperatur (Delta T)
Przyjmij różnicę między zasilaniem a powrotem. Dla pomp ciepła optymalnie Delta T = 5K.
Średnia temp. wody (t_m)
Oblicz na wzorze: t_m = T_z - (Delta T / 2), gdzie T_z to temp. zasilania.
Weryfikacja strumienia
Skorzystaj ze wzoru q = B · a_i · Delta t_ln sprawdzając współczynnik przejmowania ciepła.
Dobór rozstawu (b)
Na podstawie oporu cieplnego okładziny (np. R = 0,02 dla płytek) i wartości q, dobierz rozstaw rur z katalogu.
Wprowadź dane
Najczęstsze błędy w projektowaniu dla domów pasywnych
Błędy w standardzie pasywnym są bezlitośnie kosztowne, ponieważ tak zaizolowany budynek nie "wybacza" nadmiaru energii. Od braku dokumentacji technicznej po zły dobór mocy źródła ciepła – poznaj sześć pułapek, które mogą zrujnować Twoją inwestycję i komfort życia.
Montaż pompy ciepła o mocy 8 kW w domu potrzebującym zaledwie 3 kW prowadzi do taktowania sprężarki i jej zniszczenia w ciągu 3-4 lat.
Analiza techniczna i skutki
Zastanawiasz się jak uniknąć taktowania pompy ciepła? Kluczem jest rzetelne przeliczenie OZC. Skutki przewymiarowania pompy ciepła w domu pasywnym są fatalne – urządzenie generuje za dużo energii w zbyt krótkim czasie, co zmusza automatykę do ciągłego odcinania zasilania. Precyzyjny dobór mocy pompy do OZC eliminuje ten problem, wydłużając żywotność sprężarki i drastycznie obniżając roczne koszty rachunków za prąd.
Jak to wpływa na projekt ogrzewania podłogowego?
Projektowanie dla domu pasywnego wymusza całkowitą zmianę podejścia do OZC. Nie można posługiwać się wskaźnikami W/m² wyciągniętymi "z sufitu". Projektant musi otrzymać wyniki obliczeń zapotrzebowania na ciepło dla każdego pomieszczenia z osobna. W przeciwnym razie system będzie skazany na porażkę.
Zyski Bytowe w OZC
W obliczeniach OZC musimy uwzględniać zyski od nasłonecznienia i urządzeń. W domu pasywnym 3 osoby i włączony telewizor to już ~500 W darmowej mocy grzewczej, co może pokryć nawet 50% zapotrzebowania w danym momencie!
Precyzja Hydrauliczna
Niska moc to mały przepływ. Projektant musi wyliczyć opory tak, aby stosować precyzyjne przepływomierze podłogówki (zakres 0,5–2,5 l/min). Niezbędny jest też ścisły kalkulator doboru pompy obiegowej, by jej pobór prądu nie przekraczał 20-30 W.
Symuluj Zyski Pasywne
Darmowe Zyski
Wymagana Moc Posadzki
(Przepływ)
Nie zgaduj. Powierz OZC inżynierom.
Błędy w obliczeniach zapotrzebowania i hydrauliki kosztują dziesiątki tysięcy złotych po wylaniu posadzki. Wybierz rozwiązanie, które gwarantuje bezpieczeństwo i najwyższy współczynnik COP dla Twojej pompy ciepła.
ZAMÓW PROFESJONALNY PROJEKT OGRZEWANIAEkspercki punkt widzenia
"Budownictwo pasywne nie wybacza inżynierskiej arogancji. Kopiowanie schematów ze starych domów i układanie rur w gęstym rozstawie to absolutna gwarancja nieznośnego przegrzewania pomieszczeń oraz morderczego taktowania pompy ciepła. Zastanawiasz się, ile możesz stracić na błędach robiąc projekt z głowy? Jeśli nie opierasz swojego systemu na rzetelnym projekcie ogrzewania z wyliczeniem OZC do jednego Wata, niszczysz cały finansowy i technologiczny sens energooszczędnej inwestycji."
— Robert Kucharski, Inżynier HVAC Projekt-Ogrzewania.plInwestycja Stanisława, Zakopane
W listopadzie 2025 roku zakończyłem nadzór inżynierski nad projektem podłogówki do domu pasywnego dla Pana Stanisława w Zakopanem. Wyzwaniem była wymagająca, III strefa klimatyczna. Budynek o powierzchni 162 m² został wykonany w rygorystycznej technologii (ściany U=0,09 W/(m²·K)). Realne zapotrzebowanie na moc grzewczą w najzimniejszym dniu zimy (-20°C) wyniosło zaledwie 1,94 kW dla całego obiektu.
Zastosowaliśmy rurę PERT/AL/PERT 16x2,0 mm w rzadkim, ale tu idealnym rozstawie rur 20 cm w strefach bytowych. Zintegrowaliśmy to z automatyką pogodową i pompą ciepła typu monoblok 3,5 kW. Efekt? Średnia temperatura zasilania podłogówki w sezonie wyniosła zaledwie 27,4°C, co zagwarantowało koszty ogrzewania pompą ciepła w górach na poziomie rewelacyjnych 640 PLN rocznie.
Symulator Efektywności Termicznej
Moc Projektowa (OZC)
Śr. Temp. Zasilania
Rozstaw Rur PEX/PERT
Roczny Koszt Ogrzewania
Sekcja FAQ – Najczęstsze pytania inwestorów
Wątpliwości na etapie stanu surowego to norma. Zobacz, jak inżynieria HVAC odpowiada na 5 najważniejszych pytań dotyczących standardu pasywnego.
Absolutnie tak. Kluczem do sukcesu jest profesjonalnie wyliczone projektowe obciążenie cieplne (OZC). W domach o ekstremalnie niskim zapotrzebowaniu energetycznym (często poniżej 15 kWh na m2 rocznie), prawidłowo zaprojektowana instalacja ogrzewania płaszczyznowego bez problemu pokryje straty budynku, nawet gdy temperatura na zewnątrz spada poniżej -20°C. Podłogówka eliminuje konieczność montowania dodatkowych grzejników czy mat elektrycznych, co znacząco obniża koszty inwestycyjne.
W przypadku domów pasywnych, gdzie zasilanie oscyluje wokół 28-32°C, rura wielowarstwowa PERT/AL/PERT jest wyborem optymalnym. Jej największą zaletą jest wysoka elastyczność i łatwość układania gęstych pętli w porównaniu do sztywniejszych rur PEX/AL/PEX. Najważniejszym parametrem, na który musisz zwrócić uwagę przed zakupem, jest obecność bariery antydyfuzyjnej EVOH. Zgodnie z normą DIN 4726, warstwa ta skutecznie blokuje przenikanie cząsteczek tlenu do zładu wody, chroniąc pompę ciepła i stalowe rozdzielacze przed korozją.
Oczywiście, ale wymaga to ogromnej precyzji projektowej. Zgodnie z inżynierskimi wytycznymi, całkowity opór cieplny okładziny (R) (czyli suma oporu paneli i podkładu) nie może przekraczać 0,15 (m2·K)/W. W praktyce instalatorskiej najlepiej sprawdzają się cienkie panele winylowe SPC na podłogówkę oraz dedykowane podkłady mineralne o wysokiej gęstości. Pamiętaj, że zastosowanie grubych paneli laminowanych wymusi podniesienie krzywej grzewczej na piecu o około 2 do 3°C względem płytek gresowych.
W budownictwie pasywnym wentylacja mechaniczna z odzyskiem ciepła (rekuperacja) jest systemem nierozerwalnie związanym z niskotemperaturowym ogrzewaniem. Eliminując potężne grawitacyjne straty ciepła (tzw. wywiewanie ciepłego powietrza przez komin), rekuperator drastycznie obniża zapotrzebowanie budynku. Pozytywny wpływ rekuperacji na ogrzewanie podłogowe polega na tym, że instalacja grzewcza może pracować stabilnie na bardzo niskich parametrach zasilania, co bezpośrednio maksymalizuje wydajność (COP) pompy ciepła.
Tak, chłodzenie płaszczyznowe podłogówką przy użyciu rewersyjnej pompy ciepła to doskonałe, darmowe źródło komfortu na upalne dni. Instalacja tłoczy wtedy w posadzkę wodę o temperaturze około 18-20°C. Głównym wyzwaniem inżynieryjnym jest jednak ominięcie punktu rosy w ogrzewaniu podłogowym. Zbyt niska temperatura czynnika doprowadzi do kondensacji i wytrącenia się kropel wody na posadzce. Wymaga to integracji odpowiednich termostatów ściennych z czujnikami wilgotności.
Efektywność wymaga inżynierskiej precyzji
W domu pasywnym instalacja grzewcza ma być niemal "niewidoczna" dla zmysłów i portfela. Zbyt gęsty rozstaw rur i wysoka temperatura zasilania to najszybsza droga do katastrofy termicznej.
Sprawdź wpływ projektu na działanie instalacji
Rozstaw Rur
Zbędny wydatek na materiał, trudne rotametrowanie.
Temp. Zasilania
Spadek COP pompy ciepła, przegrzewanie salonu.
Izolacja Posadzki
Niewystarczający opór cieplny do gruntu.
Koszty Roczne
Energia tracona przez niestabilność układu.
Decyzja o rozstawie rur co 10 czy 15 cm oraz doborze grubości styropianu EPS podłogowego nie może być dziełem przypadku. W standardzie pasywnym nawet niska temperatura zasilania (rzędu 30-35°C) wymaga idealnego zbilansowania w dokumentacji.

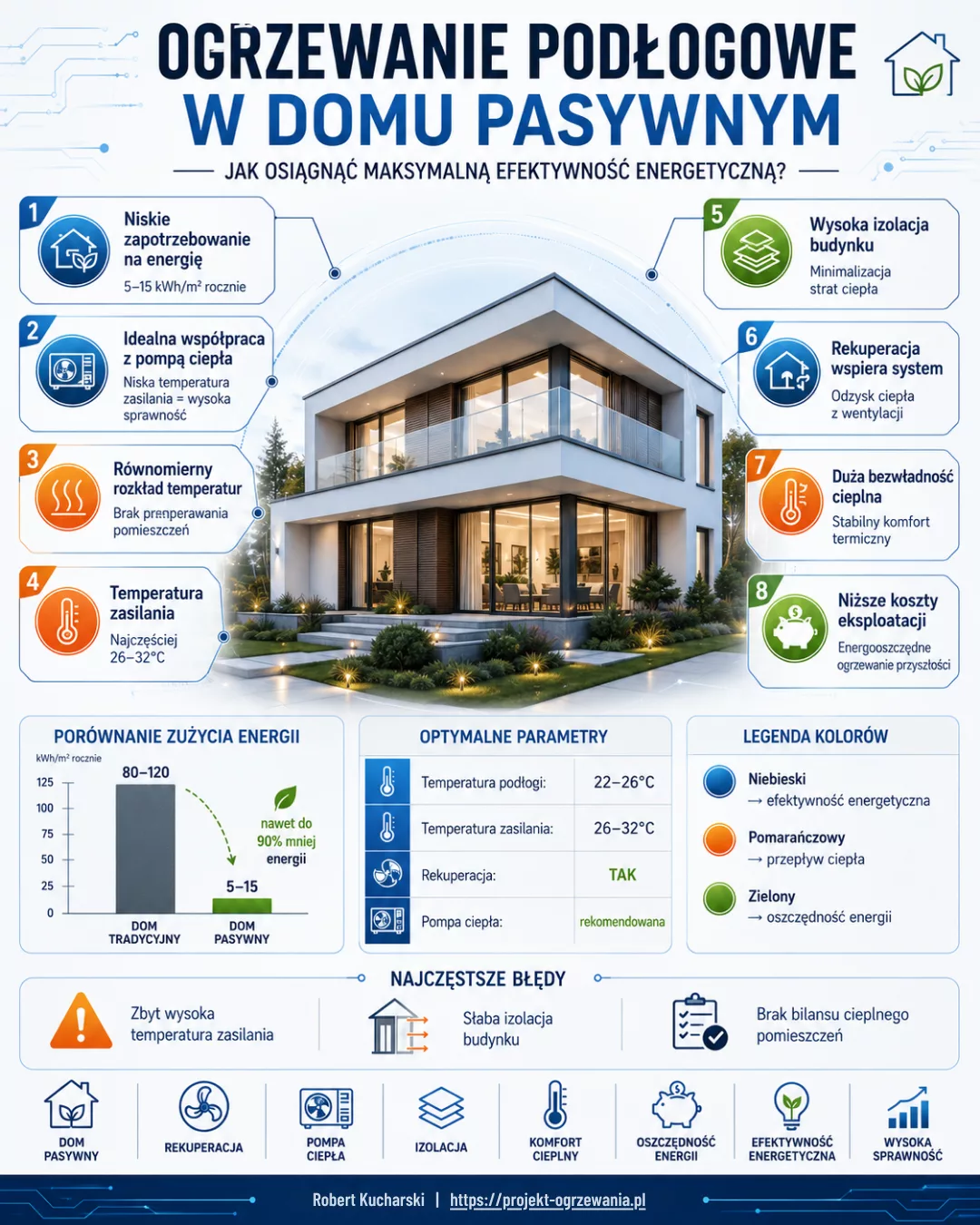

ZAMÓW PROJEKT OGRZEWANIA DO DOMU PASYWNEGOOgrzewanie w Domu Pasywnym
Pobierz autorską infografikę i uniknij najdroższych błędów instalacyjnych. Poznaj parametry, które redukują koszty eksploatacji nawet o 90%.
- Analiza porównawcza zużycia energii: Dom Tradycyjny vs Pasywny.
- Zestawienie optymalnych temperatur (zasilanie: 26-32°C).
- Czarna lista: Krytyczne błędy (taktowanie pompy, słaba izolacja).
- Wpływ rekuperacji na obniżenie kosztów eksploatacji.
