Wodne ogrzewanie podłogowe to system ceniony za wysoki komfort cieplny i energooszczędność. Jednak jego efektywne i bezpieczne działanie nie zależy wyłącznie od jakości rur czy kotła, lecz od przestrzegania ścisłych zasad projektowania i wykonania. Kluczowym dokumentem, który te zasady ustala, jest norma PN-EN 1264. To właśnie ten zbiór wymagań i metod obliczeniowych stanowi fundament każdej dobrze zaprojektowanej instalacji powierzchniowej. W tym artykule, przeznaczonym zarówno dla profesjonalistów, jak i świadomych inwestorów, dogłębnie przeanalizujemy tę normę, wyjaśniając jej kluczowe zapisy na praktycznych przykładach i wyliczeniach.

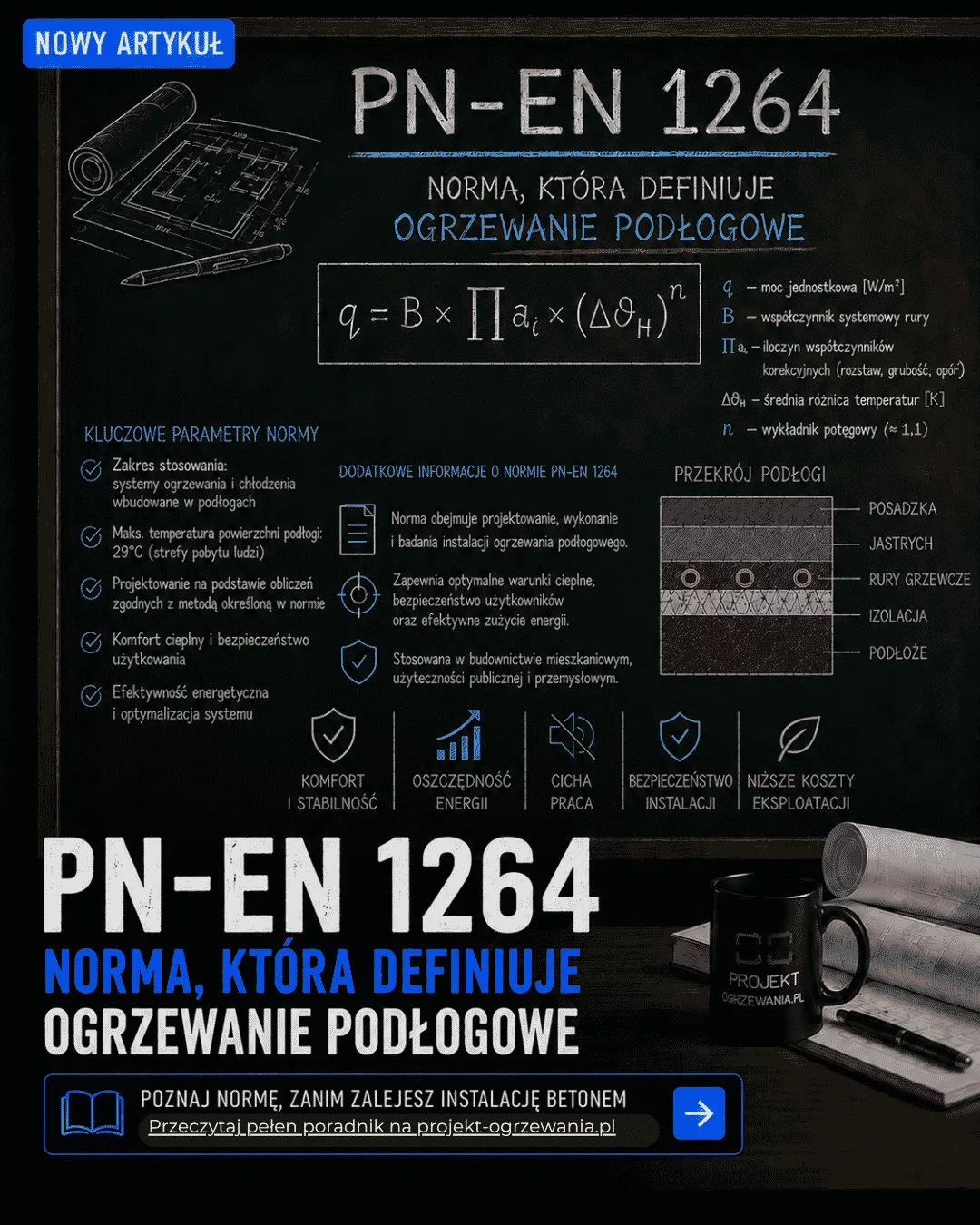

Czym jest norma PN-EN 1264 i dlaczego jest tak istotna?
PN-EN 1264 to wieloczęściowa norma europejska, obowiązująca w Polsce, która kompleksowo reguluje kwestie związane z wodnymi ogrzewającymi i chłodzącymi instalacjami powierzchniowymi. Nie dotyczy ona tylko podłóg – obejmuje również ogrzewanie ścienne i sufitowe. Jej głównym celem jest zapewnienie, że instalacje tego typu są przewidywalne w działaniu, bezpieczne dla użytkowników i efektywne energetycznie.
Działanie zgodnie z normą PN-EN 1264 gwarantuje:
- Osiągnięcie wymaganej mocy grzewczej do pokrycia strat ciepła w pomieszczeniu.
- Zapewnienie komfortu cieplnego poprzez kontrolę temperatury powierzchni podłogi.
- Trwałość i niezawodność instalacji dzięki określeniu standardów materiałowych i wykonawczych.
- Możliwość rzetelnej weryfikacji projektu i wykonania przez niezależnych specjalistów.
Struktura normy: Przewodnik po częściach PN-EN 1264.
Aby w pełni zrozumieć zakres normatywny, warto poznać strukturę dokumentu. Składa się on z pięciu głównych części, z których każda odpowiada za inny aspekt systemu.
- PN-EN 1264-1: Wymagania i wytyczne ogólne
Ta część wprowadza podstawową terminologię, definiuje rodzaje systemów (np. typu A – zatopione w płycie betonowej, typu C – suche z płytami dystrybucyjnymi) oraz określa ogólne wymagania bezpieczeństwa i kompatybilności materiałów. - PN-EN 1264-2: Określanie mocy cieplnej dla ogrzewania podłogowego
Jest to serce normy z punktu widzenia projektanta. Zawiera szczegółową metodologię obliczeniową pozwalającą określić moc grzewczą na metr kwadratowy w zależności od wielu zmiennych. Opiera się na modelu matematycznym i podaje gotowe tabele oraz współczynniki. To na podstawie tej części dobiera się rozstaw rur i temperaturę zasilania. - PN-EN 1264-3: Konstrukcje
Część trzecia opisuje dopuszczalne rozwiązania konstrukcyjne. Szczegółowo charakteryzuje systemy „mokre” (rury zatopione w jastrychu betonowym lub anhydrytowym) oraz systemy „suche”, a także specyficzne wymagania dla podłóg drewnianych. Norma precyzuje np. minimalne grubości otulin rur czy wymagania dotyczące płyt izolacyjnych. - PN-EN 1264-4: Instalacja
To praktyczny poradnik dla wykonawcy. Zawiera wytyczne dotyczące składowania materiałów, układania rur, przeprowadzania prób ciśnieniowych, zalewania płyty grzewczej i prawidłowego uruchomienia systemu. Przykład: norma zaleca, aby próba ciśnieniowa (zwykle 6 bar) była prowadzona przez minimum 30 minut przed betonowaniem i przez cały czas trwania prac betoniarskich. - PN-EN 1264-5: Określanie mocy dla ogrzewania/chłodzenia sufitowego i ściennego
Rozszerza metody obliczeniowe z części 2 na instalacje umieszczone w ścianach i sufitach, które mają swoją specyfikę (np. inne limity temperatury powierzchni).
Kluczowe parametry i pojęcia w obliczeniach mocy grzewczej.
Aby wykonać poprawne obliczenia zgodnie z normą dla ogrzewania podłogowego, należy operować kilkoma fundamentalnymi wielkościami. Ich zrozumienie jest kluczowe.
- Moc cieplna jednostkowa (q) [W/m²]: Celem obliczeń jest wyznaczenie tej właśnie wartości. Określa, ile ciepła jest w stanie oddać metr kwadratowy podłogi w danych warunkach.
- Średnia temperatura czynnika (ϑM) [°C]: Oblicza się ją jako średnią arytmetyczną temperatury zasilania (ϑV) i powrotu (ϑR): ϑM = (ϑV + ϑR) / 2.
- Średnia różnica temperatur (ΔϑH) [K]: To najważniejszy parametr napędzający obliczenia. Określa różnicę między średnią temperaturą czynnika a temperaturą powietrza w pomieszczeniu (ϑi): ΔϑH = ϑM – ϑi.
- Temperatura powierzchni podłogi (ϑF) [°C]: Norma ostro ogranicza maksymalną dopuszczalną temperaturę powierzchni podłogi ze względu na komfort i zdrowie użytkowników. Dla pomieszczeń z ciągłym przebywaniem ludzi (salon, sypialnia) jest to 29°C. W strefach brzegowych (przy oknach) dopuszcza się 35°C, a w łazienkach 33°C.
- Opór cieplny pokrycia podłogi (Rλ,B) [m²K/W]: To parametr materiału wykończeniowego (np. paneli, płytek, wykładziny). Im jest wyższy, tym lepiej materiał izoluje, co jest niekorzystne dla ogrzewania podłogowego. Dla płytek ceramicznych Rλ,B jest niski (~0.01), dla wykładziny dywanowej – może być wysoki (0.15-0.2). Dobór pokrycia ma kolosalny wpływ na moc systemu.
- Rozstaw rur (T) [mm]: Odstęp między sąsiednimi pętlami rury. Standardowe wartości to: 100, 150, 200, 250, 300 mm. Im mniejszy rozstaw, tym większa moc jednostkowa, ale także wyższy koszt materiałów i większe opory hydrauliczne.
Praktyczne wyliczenia mocy grzewczej zgodnie z PN-EN 1264-2.
Metoda obliczeniowa normy opiera się na wzorze:
q = B ∙ (ΔϑH)^n
Gdzie:
- q – moc jednostkowa [W/m²]
- B – tzw. wykładnik charakterystyki grzewczej, zależny od konstrukcji podłogi, oporu pokrycia i rozstawu rur [W/(m²K^n)]
- ΔϑH – średnia różnica temperatur [K]
- n – wykładnik potęgowy, zwykle przyjmowany jako 1,0 dla uproszczonych obliczeń w typowych systemach mokrych, a dokładniej wyznaczany z nomogramów (zazwyczaj między 1.0 a 1.1).
Norma dostarcza szczegółowych tabel i nomogramów do odczytania wartości B i n. Dla użytkownika końcowego kluczowe jest zrozumienie zależności między parametrami.
Przykład 1: Wpływ rozstawu rur i temperatury
Załóżmy system „mokry” z płytkami ceramicznymi (Rλ,B ≈ 0.01 m²K/W), temperatura pomieszczenia ϑi = 20°C, temperatura zasilania ϑV = 35°C, powrotu ϑR = 30°C.
- Średnia temperatura czynnika: ϑM = (35+30)/2 = 32.5°C
- Średnia różnica temperatur: ΔϑH = 32.5°C – 20°C = 12.5 K
Odpowiednie tabele z normy mogą wskazywać moc jednostkową q dla ΔϑH = 12.5 K:
- Dla rozstawu rur T = 100 mm: q ≈ 95 W/m²
- Dla rozstawu rur T = 300 mm: q ≈ 55 W/m²
Wniosek: Aby uzyskać wyższą moc, np. do ogrzania pomieszczenia o dużych stratach ciepła, konieczne jest zastosowanie gęstszego rozstawu rur i/lub wyższej temperatury wody.
Przykład 2: Krytyczny wpływ pokrycia podłogi
Weźmy ten sam system co wyżej, z rozstawem rur T = 150 mm, ΔϑH = 12.5 K, ale zmieńmy pokrycie podłogi.
- Pokrycie: Płytki ceramiczne (Rλ,B = 0.01): q ≈ 80 W/m²
- Pokrycie: Parkiet lakierowany (Rλ,B = 0.10): q ≈ 60 W/m²
- Pokrycie: Gruby dywan (Rλ,B = 0.15): q ≈ 45 W/m²
Jak widać, ten sam układ grzewczy pod identyczną podłogą z dywanem dostarczy ponad 40% mniej ciepła niż pod płytkami. Dlatego tak ważne jest, aby projektant znał lub założył rodzaj wykończenia.
Tabela poglądowa: Szacunkowa moc grzewcza q [W/m²] w zależności od ΔϑH i rozstawu rur (T) dla systemu mokrego z płytkami (Rλ,B ~0.01).
| Średnia różnica temperatur ΔθH [K] | Rozstaw rur T = 100 mm | Rozstaw rur T = 150 mm | Rozstaw rur T = 200 mm | Rozstaw rur T = 300 mm |
|---|---|---|---|---|
| 8 K | ~55 W/m² | ~45 W/m² | ~38 W/m² | ~28 W/m² |
| 12 K | ~85 W/m² | ~70 W/m² | ~60 W/m² | ~45 W/m² |
| 16 K | ~115 W/m² | ~95 W/m² | ~82 W/m² | ~62 W/m² |
| 20 K | ~145 W/m² | ~120 W/m² | ~105 W/m² | ~80 W/m² |
Uwaga: Wartości w tabeli są przybliżone i mają charakter poglądowy. Rzeczywiste obliczenia zgodne z PN-EN 1264 wymagają użycia nomogramów lub profesjonalnego oprogramowania uwzględniającego wszystkie parametry konstrukcyjne podłogi.
Projekt ogrzewania podłogowego: Jak norma PN-EN 1264 kieruje pracą inżyniera?
Projekt ogrzewania podłogowego to znacznie więcej niż narysowanie „meandra” z rur na planie pomieszczenia. To skomplikowany proces inżynierski, w którym norma PN-EN 1264 jest przewodnikiem na każdym kroku.
Proces projektowy krok po kroku z odniesieniem do normy:
- Określenie zapotrzebowania cieplnego: Inżynier oblicza straty ciepła dla każdego pomieszczenia (zgodnie z inną normą, PN-EN 12831). Otrzymuje wartość w watach [W], którą trzeba pokryć.
- Analiza ograniczeń: Sprawdza się możliwości konstrukcyjne: grubość jastrychu, rodzaj stropu, planowane pokrycie podłogi (Rλ,B). Norma podaje minimalne i maksymalne grubości warstw.
- Dobór parametrów roboczych: Przyjmuje się temperaturę projektową pomieszczenia (ϑi) oraz, w porozumieniu z inwestorem, temperaturę zasilania systemu niskotemperaturowego (często 35-45°C).
- Obliczenia mocy jednostkowej i rozstawu rur: Na podstawie PN-EN 1264-2, dla przyjętych warunków, oblicza się lub odczytuje z nomogramów moc q. Dzieląc zapotrzebowanie pomieszczenia przez moc q, otrzymuje się przybliżoną powierzchnię grzejną. Następnie dobiera się rozstaw rur (T), który zapewni wymaganą moc. Często wykonuje się to iteracyjnie, dostosowując rozstaw lub temperaturę.
- Kontrola temperatury powierzchni: Obliczenia muszą być zweryfikowane pod kątem maksymalnej dopuszczalnej temperatury powierzchni podłogi (ϑF,max). Jeśli jest przekroczona, należy obniżyć temperaturę zasilania lub zwiększyć rozstaw rur.
- Podział na strefy i pętle: Pomieszczenie dzieli się na obwody grzewcze (pętle) o zbliżonej długości (max. 100-120m dla rury 16mm). Strefy o większych stratach (np. przy dużych oknach) otrzymują gęstszy rozstaw rur – to tzw. strefowanie.
- Opracowanie dokumentacji: Projekt musi zawierać rysunki z dokładnym przebiegiem rur, rozstawami, schemat hydrauliczy z rozdzielaczami oraz wszystkie obliczenia i założenia. Działanie zgodne z PN-EN 1264 jest najlepszym dowodem rzetelności projektanta.
FAQ – Najczęstsze pytania.
Norma PN-EN 1264 to europejski standard regulujący projektowanie, obliczanie i wykonanie wodnych systemów ogrzewania i chłodzenia powierzchniowego – podłogowego, ściennego i sufitowego.
Formalnie norma nie jest ustawą, ale w praktyce stanowi branżowy standard, którego stosowanie jest wymagane w profesjonalnych projektach i przy odbiorach technicznych.
Ograniczenia (np. 29°C w pomieszczeniach mieszkalnych) chronią komfort cieplny użytkowników oraz zdrowie – zbyt wysoka temperatura podłogi powoduje dyskomfort i problemy krążeniowe.
Tak. Norma PN-EN 1264 uwzględnia opór cieplny pokrycia podłogi. Im wyższy opór (np. dywan), tym mniejsza moc grzewcza systemu.
Nie. Poprawny projekt ogrzewania podłogowego wymaga obliczeń zgodnych z PN-EN 1264 oraz PN-EN 12831. Projekt „na oko” to ryzyko niedogrzania lub przegrzewania podłogi.
Podsumowanie.
Podsumowując, norma PN-EN 1264 to nie suche, urzędowe zapisy, ale praktyczny i niezbędny zestaw narzędzi. Pozwala ona przekształcić wodne ogrzewanie podłogowe z intuicyjnej koncepcji w precyzyjnie działający, efektywny i komfortowy system grzewczy. Jej zastosowanie jest gwarantem, że inwestycja w ogrzewanie podłogowe przyniesie oczekiwane korzyści przez długie lata. Dla profesjonalisty praca z tą normą to codzienność i standard, a dla inwestora – ważne kryterium oceny kompetencji wykonawcy.
