Projekt był dobry. Budowa zmieniła dane wejściowe.

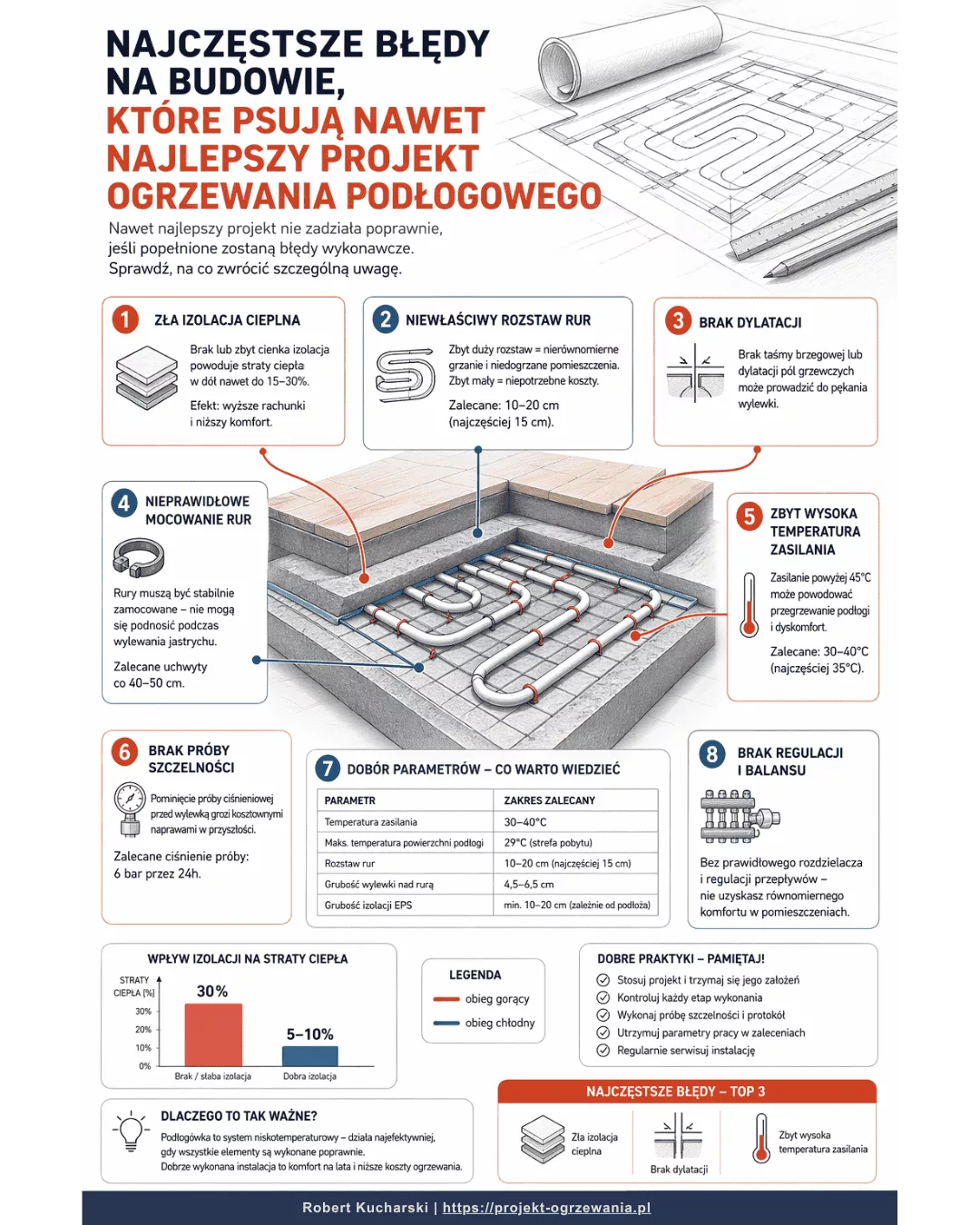

Najczęstsze błędy na budowie, które psują nawet najlepszy projekt ogrzewania podłogowego, powstają wtedy, gdy rzeczywisty budynek przestaje odpowiadać danym, dla których policzono moc, rozstaw rur, długości pętli, przepływy i temperaturę zasilania. Ten poradnik pokazuje, które zmiany wymagają ponownej kontroli oraz jak przeprowadzić odbiór w pięciu etapach.
Czy dobry projekt ogrzewania podłogowego może zostać zepsuty na budowie?
Tak — jeżeli wykonanie albo sam budynek różnią się od danych przyjętych do obliczeń.
Najkrótsza odpowiedź
Projekt nie przestaje być poprawny tylko dlatego, że na budowie podjęto inną decyzję. Przestaje natomiast opisywać rzeczywisty układ. Jeżeli zmieniono izolację, stolarkę, temperaturę źródła, opór okładziny, powierzchnię aktywną, położenie rozdzielacza albo geometrię pomieszczeń, trzeba ocenić wpływ tej zmiany przed zakryciem instalacji.
Najbezpieczniejsza zasada brzmi: najpierw zapis zmiany, potem decyzja projektowa, na końcu wykonanie. Kolejność odwrotna prowadzi do sytuacji, w której projekt i dokumentacja powykonawcza pokazują dwa różne budynki.
Ważne rozróżnienie: szczegółowe usterki montażowe rur, rozdzielacza, dylatacji i hydrauliki omawia osobny poradnik o tym, jakie błędy najczęściej popełniają instalatorzy ogrzewania podłogowego. Ten artykuł koncentruje się na kontroli zmian między projektem a rzeczywistą budową.
Dlaczego drobna zmiana może naruszyć kilka obliczeń jednocześnie?
Parametry ogrzewania podłogowego tworzą system naczyń połączonych.
Profesjonalny projekt ogrzewania podłogowego nie jest tylko rysunkiem przewodów. Łączy obciążenie cieplne pomieszczeń, aktywną powierzchnię podłogi, konstrukcję przegrody, opór cieplny okładziny, temperaturę wody, rozstaw rur, długość pętli, wymagany przepływ oraz stratę ciśnienia. Zmiana jednego wejścia może więc zmienić kilka wyników.
Obciążenie i konstrukcja
Straty ciepła, temperatura pomieszczenia, aktywna powierzchnia, warstwy podłogi, okładzina, źródło ciepła i położenie rozdzielacza.
Inny budynek niż w obliczeniach
Przesunięta ściana, mniejsza izolacja, większe przeszklenie, dywan zamiast płytki, rozdzielacz w innym miejscu albo ograniczona powierzchnia grzejna.
Inna moc i hydraulika
Może zmienić się wymagany strumień ciepła, rozstaw, temperatura zasilania, długość obiegu, przepływ, opór hydrauliczny oraz nastawa rozdzielacza.
Wymagana moc z powierzchni aktywnej
qwym = Φpom / Aaktywna
Jeżeli zabudowa stała, wanna, wyspa lub zmiana układu pomieszczenia zmniejszy aktywną powierzchnię, na każdy pozostały metr kwadratowy przypada większe obciążenie. Nie oznacza to automatycznie, że wystarczy zagęścić rury — trzeba sprawdzić możliwości całej konstrukcji podłogi.
Przepływ wynikający z mocy pętli
V̇ [m³/h] = Q [kW] / (1,163 × ΔT [K])
Przepływ nie wynika z równego podziału między rotametry. Zależy od mocy przypisanej do pętli i projektowej różnicy temperatury. Po zmianie strefy lub przebiegu obiegu trzeba sprawdzić zarówno wymagany przepływ, jak i stratę ciśnienia.
Przykład zależności: przesunięcie rozdzielacza wydłuża odcinki przyłączeniowe kilku pętli. Nie musi zmienić zapotrzebowania pomieszczeń, ale może zmienić długości obiegów, ich opory i możliwość zrównoważenia. Dlatego sam zapis „rozdzielacz przesunięty o dwa metry” nie jest pełną odpowiedzią techniczną.
Które odstępstwa od projektu ogrzewania podłogowego wymagają kontroli?
Nie każda korekta oznacza przeprojektowanie całości, ale każda powinna zostać zgłoszona i oceniona przed wykonaniem.
| Zmiana na budowie | Co może zmienić? | Decyzja | Co przekazać do weryfikacji? |
|---|---|---|---|
| Inna izolacja ścian, dachu lub podłogi | Obciążenie cieplne pomieszczeń, straty do gruntu, wymaganą moc podłogi oraz temperaturę zasilania. | Sprawdzić przed rurami | Rodzaj materiału, rzeczywista grubość, deklarowana λ i przekrój warstw. |
| Zmiana okien, ich wymiaru albo liczby | Straty przez przenikanie, infiltrację, lokalne obciążenie przy przeszkleniu i potrzebę strefy brzegowej. | Ponowna ocena mocy | Wymiar, współczynnik U, sposób montażu i aktualny rzut elewacji. |
| Przesunięcie ścian lub zmiana funkcji pomieszczenia | Podział stref, temperaturę obliczeniową, powierzchnię aktywną, liczbę pętli i przypisanie sterowania. | Aktualizacja rzutu | Nowy rzut z wymiarami, przeznaczenie pomieszczeń i oczekiwana temperatura. |
| Inna okładzina podłogowa | Opór cieplny nad rurą, temperaturę powierzchni, wymaganą temperaturę wody i osiągalną moc. | Sprawdzić opór R | Rodzaj okładziny, grubość, podkład oraz deklarowany opór cieplny całego zestawu. |
| Przesunięcie rozdzielacza | Długości przyłączy pętli, opory hydrauliczne, przebieg przewodów i możliwość odpowietrzania. | Przeliczyć pętle | Nowa lokalizacja, odległości, wysokość montażu i dostęp serwisowy. |
| Inne źródło ciepła lub temperatura zasilania | Dostępną moc podłogi, sprawność źródła, krzywą grzewczą, układ hydrauliczny oraz automatykę. | Weryfikacja całego układu | Model i parametry źródła, schemat hydrauliczny oraz projektowa temperatura zasilania i powrotu. |
| Inny rozstaw albo przebieg rur | Moc powierzchniową, równomierność temperatury, długość obiegów, przepływy i opory. | Nie zmieniać „na oko” | Aktualny rzut, rzeczywista powierzchnia aktywna i przyczyna zmiany. |
| Inna grubość jastrychu lub poziom podłogi | Położenie rury w warstwie, bezwładność, przekazywanie ciepła, dylatacje i współpracę z okładziną. | Koordynacja branżowa | Rodzaj jastrychu, przekrój warstw, planowane poziomy oraz dokumentacja wykonawcza posadzki. |
| Większa zabudowa stała | Aktywną powierzchnię oddawania ciepła, miejsca bez rur i lokalne obciążenie pozostałej podłogi. | Sprawdzić powierzchnię | Rzut kuchni, szaf, wanien, kominka i innych elementów trwale związanych z podłogą. |
Zmiana samej nazwy materiału nie zawsze ma znaczenie, ale zmiana jego parametrów — już tak. Przykładowo dwa produkty oznaczone jako styropian mogą mieć inną przewodność cieplną i wytrzymałość. Dlatego zamiast ogólnego zdania „będzie podobny materiał” potrzebne są dane z dokumentacji produktu i rzeczywisty przekrój podłogi.
W przypadku okładziny warto sprawdzić nie tylko warstwę wierzchnią. Wpływ okładziny na wydajność ogrzewania podłogowego obejmuje także podkład, klej i sposób ułożenia. Suma oporów znajduje się nad systemem grzewczym i wpływa na warunki przekazywania ciepła.
Kto powinien pilnować zgodności projektu z budową?
Kontrola nie może opierać się na założeniu, że „ktoś na pewno to sprawdził”.
Inwestor
Zgłasza zmiany funkcji, materiałów, okładzin i zabudowy. Pilnuje, aby wykonawcy pracowali na tej samej, aktualnej wersji dokumentacji.
Projektant instalacji
Ocenia wpływ zmian na moc i hydraulikę, wskazuje potrzebne korekty oraz aktualizuje dane istotne dla wykonania i regulacji.
Wykonawca instalacji
Porównuje warunki na budowie z projektem, nie wprowadza samowolnych zmian i zapisuje rzeczywiste długości, trasy oraz oznaczenia pętli.
Wykonawca jastrychu
Realizuje uzgodnioną konstrukcję posadzki i pola dylatacyjne, chroni instalację oraz nie rozpoczyna pracy bez formalnego dopuszczenia do zakrycia.
Kierownik budowy
Koordynuje kolejność robót i dokumentuje odbiory w zakresie wynikającym z inwestycji, projektu, umów oraz obowiązujących przepisów.
Tabela ma charakter organizacyjny, a nie prawny. Formalny zakres obowiązków zależy od umów, dokumentacji inwestycji i przepisów. Technicznie najważniejsze jest jednak to, aby każda zmiana miała właściciela decyzji, datę, uzasadnienie i aktualny rysunek.
Interaktywna kontrola zgodności projektu z budową
Dwadzieścia potwierdzeń pogrupowanych według momentu, w którym można jeszcze bezpiecznie zatrzymać roboty.
Pięć bramek odbiorowych ogrzewania podłogowego
Zaznacz wyłącznie elementy faktycznie sprawdzone na budowie albo potwierdzone dokumentem. Punkty krytyczne blokują ocenę pozytywną.
Nie potwierdzono punktów krytycznych. Nie traktuj instalacji jako gotowej do zakrycia.
Etap 1 — dane projektu odpowiadają aktualnemu budynkowi
0/4Etap 2 — podłoże i warstwy są gotowe pod instalację
0/4Etap 3 — pętle można porównać z obliczeniami
0/4Etap 4 — instalacja jest formalnie dopuszczona do zakrycia
0/4Etap 5 — uruchomienie i dokumentacja zamykają proces
0/4Pięć odbiorów etapowych — co dokładnie sprawdzić?
Każda bramka zamyka inne ryzyko. Odbiór dopiero po ułożeniu rur jest potrzebny, ale nie cofnie błędnej izolacji ani nieaktualnych danych wejściowych.
Przed zamówieniem materiałów: zamrożenie danych projektu
Projekt musi odpowiadać aktualnej architekturze i planowanym warstwom. Na tym etapie należy potwierdzić wymiary pomieszczeń, temperatury, izolacje, stolarkę, źródło ciepła, rozdzielacze oraz okładziny. Jeżeli od wykonania obliczeń zmieniła się dokumentacja budynku, nie powinno się wysyłać ekipie starego rzutu z dopiskiem „jakoś dopasujemy”.
Sprawdź
- numer i datę rewizji projektu;
- aktualny rzut architektury;
- temperaturę źródła i schemat hydrauliczny;
- finalne materiały przegród i podłogi.
Zapisz
- listę zmian od momentu obliczeń;
- osobę akceptującą każdą zmianę;
- aktualną tabelę pomieszczeń;
- wersję przekazaną wykonawcy.
Przed ułożeniem rur: odbiór podłoża i konstrukcji podłogi
Rury nie naprawią błędnej konstrukcji pod nimi. Trzeba skontrolować rzeczywistą grubość, typ i ciągłość izolacji, stabilność płyt, poziomy, izolację brzegową, przepusty oraz plan szczelin jastrychu. Zagadnienia te warto zestawić z poradnikami o izolacji pod ogrzewaniem podłogowym i o izolacji brzegowej oraz dylatacjach.
Sprawdź
- zgodność przekroju i poziomów;
- brak pustek i ruchomych płyt;
- ciągłość taśmy brzegowej;
- przewężenia, progi i pola jastrychu.
Nie akceptuj
- izolacji opisanej tylko jako „podobna”;
- kolizji odkładanych do dnia wylewki;
- zmiany wysokości bez korekty przekroju;
- braku uzgodnienia szczelin z trasami rur.
Po ułożeniu rur: porównanie pętla po pętli
Odbiór powinien przejść od króćca zasilającego do powrotnego każdej pętli. Należy sprawdzić oznaczenie, obsługiwane pomieszczenie, rozstaw, trasę, rzeczywistą długość, miejsca bez rur, łuki, mocowanie, przejścia i stan przewodu. Dopuszczalnej długości pętli nie ocenia się jedną uniwersalną liczbą — znaczenie mają średnica wewnętrzna, przepływ, opór armatury i strata ciśnienia całego obiegu.
Sprawdź
- zgodność z aktualnym rzutem;
- czytelne oznaczenia na rozdzielaczu;
- brak ukrytych połączeń i uszkodzeń;
- rzeczywiste długości oraz kolejność obiegów.
Udokumentuj
- zdjęcie całego pomieszczenia;
- detale przejść i zagęszczeń;
- miarę albo stały punkt odniesienia;
- zmiany naniesione na rzut powykonawczy.
Przed wylewką: próba, protokół i dopuszczenie do zakrycia
Próba szczelności ma wykazać stan instalacji przed jej trwałym zakryciem. Nie należy kopiować jednej wartości ciśnienia i czasu z przypadkowego poradnika do każdego systemu. Medium, ciśnienie, kolejne odczyty, wpływ temperatury i kryterium oceny muszą wynikać z właściwej procedury, projektu oraz dokumentacji zastosowanego systemu. Szczegółowe omówienie znajduje się w artykule o próbie szczelności ogrzewania podłogowego.
Protokół powinien identyfikować
- instalację i badane obiegi;
- medium oraz aparaturę pomiarową;
- ciśnienie, czasy i temperatury;
- wynik, uwagi i osoby uczestniczące.
Przed pompą do jastrychu
- usuń wszystkie niezgodności;
- zabezpiecz przejścia i rozdzielacz;
- ustal stan instalacji podczas prac;
- podpisz odbiór przed zakryciem.
Po wykonaniu jastrychu: uruchomienie, równoważenie i dokumentacja powykonawcza
Procedura pielęgnacji i pierwszego uruchomienia zależy od zastosowanego jastrychu oraz dokumentacji wykonawczej. Rozgrzewanie nie zastępuje pomiaru warunków podłoża przed ułożeniem okładziny. Po uruchomieniu trzeba ustawić przepływy wynikające z projektu, sprawdzić pracę pompy i automatyki oraz zapisać parametry początkowe. Informacje o konstrukcji warstwy znajdziesz w przewodniku o wylewce na ogrzewaniu podłogowym.
Odbiór eksploatacyjny
- przepływy i nastawy poszczególnych pętli;
- parametry pompy i sterowania;
- temperaturę zasilania i powrotu;
- reakcję pomieszczeń po stabilizacji.
Pakiet dla inwestora
- projekt i rewizja powykonawcza;
- protokół próby oraz odbioru;
- zdjęcia tras przed wylewką;
- tabela pętli, przepływów i nastaw.
Kiedy należy powiedzieć „STOP — nie wykonywać wylewki”?
Zakrycie rur usuwa możliwość prostego oglądu i wielokrotnie zwiększa koszt każdej późniejszej ingerencji.
Nieaktualny projekt
Rzut nie pokazuje rzeczywistych ścian, funkcji pomieszczeń, rozdzielacza albo zabudowy, a zmiany nie zostały ocenione.
Niezgodne warstwy
Brakuje potwierdzenia rodzaju i grubości izolacji, poziomu podłogi, rodzaju jastrychu albo podziału pól.
Uszkodzona rura
Widać nacięcie, załamanie, spłaszczenie lub połączenie, którego nie ma w dokumentacji i które nie zostało ocenione.
Brak próby i protokołu
Nie wiadomo, według jakiej procedury instalację zbadano, jakie były odczyty ani kto potwierdził wynik.
Brak zgodności pętli
Nie można przypisać obiegów do pomieszczeń, nie znamy długości albo rozstaw i trasy istotnie różnią się od projektu.
Brak dokumentacji zdjęciowej
Nie wykonano zdjęć przed zakryciem, mimo że trasy zostały zmienione albo inwestor nie otrzymał rzutu powykonawczego.
Pośpiech ekipy wylewkowej nie jest argumentem technicznym. Jeżeli niezgodność można ocenić za godzinę, ale po zalaniu jej sprawdzenie będzie wymagało diagnostyki albo odkrywek, rozsądniej zatrzymać pracę przed przyjazdem jastrychu niż negocjować przy pracującej pompie.
Objawy po zamieszkaniu a możliwe odstępstwa na budowie
Objaw nie jest diagnozą. Pokazuje jedynie, od których danych i pomiarów warto zacząć.
| Objaw | Co mogło zmienić się względem projektu? | Co sprawdzić najpierw? |
|---|---|---|
| Jedno pomieszczenie stale nie osiąga temperatury | Inna okładzina, mniejsza powierzchnia aktywna, większe przeszklenie, zmieniony rozstaw, niski przepływ albo inna temperatura projektowa pomieszczenia. | Aktualny rzut, obciążenie cieplne, aktywna powierzchnia, przepływ i temperatury pętli po stabilizacji. |
| Cały system wymaga wyższej temperatury wody | Gorsze przegrody, inna okładzina, większe straty wentylacyjne, mniejsza aktywna powierzchnia albo niezgodna konstrukcja podłogi. | Rzeczywiste materiały, ustawienia krzywej, przepływy, temperatura powierzchni oraz zgodność z bilansem cieplnym. |
| Nie można ustawić wymaganych przepływów | Wydłużone pętle po przesunięciu rozdzielacza, zmieniona armatura, powietrze, zabrudzenie albo niewłaściwy punkt pracy pompy. | Rzeczywiste długości, odczyty rotametrów, stan filtrów, odpowietrzenie i dostępne ciśnienie różnicowe. |
| Nierównomierny ślad cieplny podłogi | Inna trasa lub rozstaw, zmienna warstwa nad rurą, element zabudowy, powietrze albo chwilowe warunki pomiaru. | Zdjęcia przed wylewką, czas pracy, temperaturę wody, rodzaj okładziny i pomiary po ustabilizowaniu. |
| Rysy albo odspojenie okładziny | Nieprawidłowy podział pól, warunki wykonania lub pielęgnacji jastrychu, brak właściwych szczelin, zbyt wczesne uruchomienie albo błąd systemu wykończeniowego. | Dokumentację jastrychu, przebieg szczelin, protokół uruchomienia, wilgotność i warunki montażu okładziny. |
| Brak informacji, gdzie można wiercić | Nie wykonano zdjęć lub rzutu powykonawczego albo trasy różnią się od projektu. | Archiwum zdjęć, punkty odniesienia, rzut pętli i bezpieczną diagnostykę przed ingerencją. |
Nieprawidłowo działającego systemu nie należy diagnozować wyłącznie kamerą termowizyjną ani samymi rotametrami. Potrzebne jest zestawienie projektu, dokumentacji powykonawczej, przepływów, temperatur i warunków pracy. Inaczej łatwo pomylić błąd projektu, odstępstwo wykonawcze, niewłaściwą regulację i chwilowy stan układu.
Dokumentacja powykonawcza podłogówki — co powinno zostać po budowie?
Dokumentacja ma pozwolić odtworzyć to, co zniknęło pod jastrychem, oraz uruchomić układ zgodnie z obliczeniami.
Aktualny projekt
Rzut pętli, obliczenia pomieszczeń, parametry pracy, rozdzielacze i schemat hydrauliczny w wersji odpowiadającej wykonanemu budynkowi.
Rejestr zmian
Data, opis, przyczyna, osoba zgłaszająca, decyzja projektowa oraz wskazanie rysunku lub tabeli, które zostały zaktualizowane.
Tabela pętli
Nazwa obiegu, pomieszczenie, długość rzeczywista, średnica, projektowy przepływ, nastawa i ewentualna uwaga wykonawcza.
Zdjęcia tras
Widoki całych pomieszczeń i detali z miarą, osiami ścian albo trwałymi punktami odniesienia umożliwiającymi późniejszą lokalizację.
Protokoły
Próba szczelności, odbiór przed zakryciem, dokumenty dotyczące jastrychu, procedura pierwszego uruchomienia i ewentualne pomiary pod okładzinę.
Nastawy startowe
Przepływy, parametry pompy, krzywa grzewcza, ograniczenia temperatur i podstawowe ustawienia automatyki zapisane przy uruchomieniu.
Praktyczna zasada archiwizacji: komplet powinien istnieć co najmniej w dwóch miejscach i mieć jednoznaczną nazwę inwestycji oraz datę. Zdjęcia bez rzutu, miary i opisu są znacznie mniej przydatne niż krótki, uporządkowany pakiet powykonawczy.
Jak ograniczyć błędy bez zamieniania budowy w biuro projektowe?
Nie potrzeba setek dokumentów. Potrzeba krótkiej procedury, której każda ekipa rzeczywiście przestrzega.
Jedna wersja obowiązująca
Na budowie jest jedna aktualna dokumentacja. Starsze rzuty pozostają w archiwum z wyraźnym oznaczeniem, że nie służą do wykonania.
Zmiana w jednym formularzu
Każda korekta otrzymuje opis, zdjęcie lub rysunek, datę, osobę zgłaszającą oraz decyzję: bez wpływu, korekta lokalna albo aktualizacja projektu.
Zakrycie dopiero po odbiorze
Jastrych rozpoczyna się po zamknięciu uwag, wykonaniu próby, zdjęć i podpisaniu dopuszczenia do zakrycia.
Najlepiej, gdy proces rozpoczyna się jeszcze przed wejściem instalatora. Im wcześniej przygotowano projekt ogrzewania podłogowego i skoordynowano go z architekturą, tym mniej zmian trzeba rozstrzygać przy rozwiniętych rurach. Jeżeli jednak zmiana jest potrzebna, jej zgłoszenie nie oznacza porażki — błędem jest dopiero ukrycie jej pod wylewką bez sprawdzenia wpływu.
Kontrola jakości nie polega na szukaniu winnego. Jej celem jest wykrycie rozbieżności w momencie, w którym można ją jeszcze poprawić bez niszczenia gotowych warstw. Dlatego dobry protokół opisuje fakt, decyzję i termin, a nie emocje między ekipami.
FAQ — błędy na budowie a projekt ogrzewania podłogowego
Odpowiedzi na pytania dotyczące odstępstw, odbioru przed wylewką i dokumentacji powykonawczej.
Jakie błędy na budowie najczęściej psują projekt ogrzewania podłogowego?
Najczęściej są to niezaktualizowane zmiany architektury, inne izolacje lub okna, zmiana okładziny, przesunięcie rozdzielacza, samowolna korekta rozstawu i przebiegu pętli, niezgodna konstrukcja podłogi, brak próby szczelności, brak odbioru przed jastrychem oraz brak dokumentacji powykonawczej.
Czy każda zmiana na budowie wymaga nowego projektu podłogówki?
Nie każda wymaga opracowania projektu od początku. Każda zmiana istotna dla obciążenia cieplnego, powierzchni aktywnej, temperatury wody, długości pętli, przepływów lub konstrukcji podłogi powinna jednak zostać oceniona. Wynikiem może być brak korekty, lokalna zmiana albo aktualizacja kilku części dokumentacji.
Czy można przesunąć rozdzielacz ogrzewania podłogowego po wykonaniu projektu?
Można po sprawdzeniu nowej lokalizacji. Przesunięcie zmienia długości przyłączy kilku pętli, ich przebieg, opory hydrauliczne i dostęp serwisowy. Trzeba zaktualizować długości oraz ocenić możliwość uzyskania wymaganych przepływów.
Czy można zmienić płytki na panele po wykonaniu projektu?
Zmianę należy sprawdzić na podstawie łącznego oporu cieplnego panelu, podkładu i sposobu montażu. Większy opór nad rurą może zmniejszyć osiągalną moc albo wymagać wyższej temperatury wody. Istotne są również ograniczenia temperatury podane dla wybranej okładziny.
Czy pętla dłuższa niż 100 metrów zawsze jest błędem?
Nie można oceniać pętli tylko jedną długością. Znaczenie mają średnica wewnętrzna przewodu, przepływ, wymagana moc, różnica temperatury, armatura, opór całej trasy i dostępne ciśnienie pompy. O poprawności decydują obliczenia konkretnego obiegu.
Jakie ciśnienie zastosować przy próbie szczelności podłogówki?
Nie należy przyjmować uniwersalnej wartości bez znajomości systemu. Medium, ciśnienie, czas stabilizacji, kolejne odczyty oraz kryterium wyniku powinny wynikać z właściwej procedury, projektu, dokumentacji zastosowanych elementów i warunków na budowie.
Czy przed wylewką trzeba ustawiać wszystkie rotametry?
Odbiór przed zakryciem powinien potwierdzić identyfikację obiegów, drożność oraz próbę zgodną z procedurą. Docelowe równoważenie wykonuje się w warunkach uruchomienia instalacji według projektowych przepływów. Jednakowe ustawienie wszystkich rotametrów nie jest zasadą projektową.
Co powinien zawierać protokół odbioru podłogówki przed wylewką?
Powinien identyfikować inwestycję i wersję projektu, potwierdzać zgodność tras i oznaczeń, wskazywać uwagi oraz ich usunięcie, zawierać wynik próby szczelności, datę, uczestników i jednoznaczną decyzję dotyczącą dopuszczenia instalacji do zakrycia.
Czy zdjęcia rur przed wylewką wystarczą jako dokumentacja?
Nie. Zdjęcia są jednym z elementów. Potrzebne są również aktualny rzut, identyfikacja pętli, ich rzeczywiste długości, protokół próby, zestawienie nastaw oraz opis zmian. Fotografie powinny zawierać miarę albo trwałe punkty odniesienia.
Kiedy trzeba ponownie przeliczyć ogrzewanie podłogowe?
Ponowna kontrola jest potrzebna szczególnie po zmianie przegród, okien, temperatur pomieszczeń, aktywnej powierzchni, okładziny, źródła ciepła, temperatury zasilania, położenia rozdzielacza, liczby i przebiegu pętli albo konstrukcji podłogi.
Kto zatwierdza zmianę rozstawu rur na budowie?
Rozstaw wynika z obciążenia pomieszczenia, konstrukcji podłogi i parametrów wody, dlatego jego zmianę powinien ocenić autor właściwej części projektu lub osoba posiadająca komplet danych do ponownego sprawdzenia. Nie powinien być korygowany wyłącznie na podstawie ilości pozostałej rury.
Co zrobić, gdy instalacja została już zalana bez dokumentacji?
Należy zebrać dostępne projekty, zdjęcia i informacje wykonawcy, zidentyfikować pętle, wykonać bezpieczne pomiary instalacji oraz uzupełnić dokumentację w zakresie możliwym bez odkrywek. Zakres diagnostyki zależy od objawów i nie powinien być zastępowany zgadywaniem przebiegu rur.
Podstawa techniczna i źródła
Neutralne źródła dotyczące projektowania i instalowania wbudowanych systemów ogrzewania powierzchniowego.
- ISO 11855-2:2021 — zasady określania projektowej mocy ogrzewania i chłodzenia powierzchniowego.
- ISO 11855-5:2021 — zagadnienia dotyczące instalowania wbudowanych systemów powierzchniowych.
- ISO 11855-6:2018 — zagadnienia dotyczące sterowania wbudowanymi systemami ogrzewania i chłodzenia powierzchniowego.
Artykuł nie publikuje treści norm i nie zastępuje projektu, dokumentacji zastosowanego systemu, wymagań dotyczących konkretnego jastrychu ani oceny wykonania na budowie. Przed zastosowaniem procedury należy sprawdzić aktualne dokumenty właściwe dla inwestycji.
