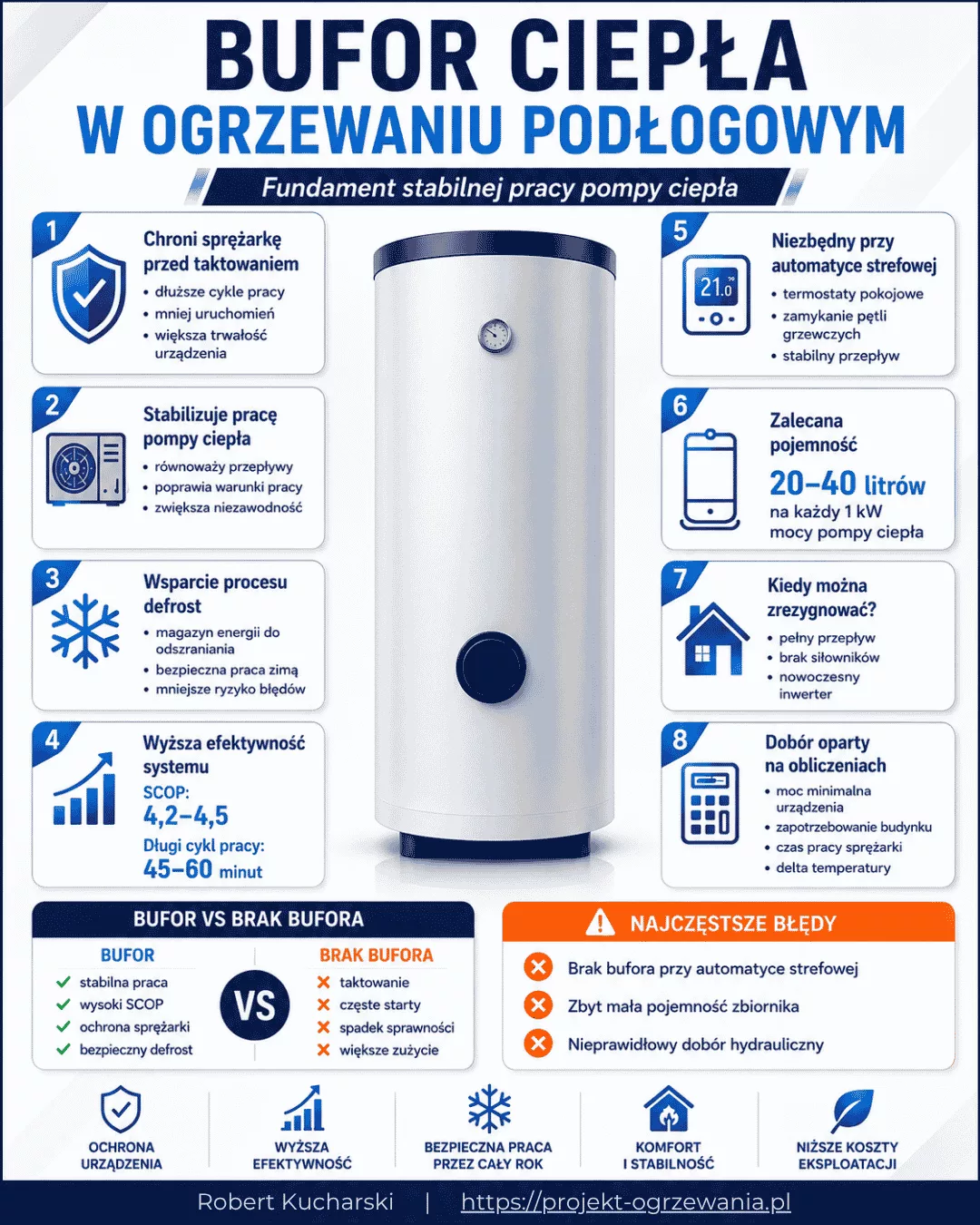

Bufor ciepła w ogrzewaniu podłogowym.

W świecie nowoczesnych, niskotemperaturowych systemów grzewczych, bufor ciepła w ogrzewaniu podłogowym stał się tematem kluczowych dyskusji projektantów i świadomych inwestorów. Czy ten duży zbiornik z wodą jest niezbędną inwestycją, czy może kosztownym gadżetem? W tym kompleksowym artykule, przeanalizujemy techniczne aspekty, korzyści, wady i zasadność zastosowania zasobnika buforowego w układzie z wodną podłogówką. Odpowiemy na pytanie, kiedy jest on niezbędnym elementem zapewniającym bezpieczeństwo i sprawność, a kiedy może stanowić zbędny wydatek i źródło strat.

Zasada działania: Serce hydrauliczne systemu.

Czym dokładnie jest bufor ciepła?

Bufor ciepła (zasobnik akumulacyjny lub buforowy) to szczelny, bardzo dobrze zaizolowany zbiornik ze stali nierdzewnej lub czarnej (z powłoką ceramiczną), wypełniony wodą instalacyjną. Pełni on funkcję termicznego magazynu energii. Jego podstawowa zasada działania jest analogiczna do powerbanku – ładuje się, gdy produkcja ciepła jest możliwa, tania lub nadwyżkowa, a oddaje energię, gdy jest ona potrzebna systemowi grzewczemu.

W układzie z ogrzewaniem podłogowym, które samo w sobie jest pewnego rodzaju akumulatorem (masywna wylewka magazynuje ciepło), bufor pełni rolę centralnego węzła hydraulicznego i termicznego. Oddziela pracę źródła ciepła (kotła, pompy) od strony odbiorczej (pętli podłogówki).

Jak przebiega proces ładowania i rozładowywania?

Cykl ładowania: Źródło ciepła (np. kocioł na pellet) pracuje z optymalną, wysoką mocą i sprawnością, ogrzewając wodę w górnej części bufora do wysokiej temperatury (np. 75-85°C). Po osiągnięciu zadanej temperatury źródło się wyłącza. Woda w buforze uwarstwia się termicznie (stratifikacja) – gorąca u góry, chłodna na dole.

Cykl rozładowania: Pompa obiegowa ogrzewania podłogowego pobiera wodę z górnej, gorącej strefy bufora. Woda ta trafia do zaworu mieszającego, gdzie jest schładzana do bezpiecznej dla podłogi temperatury (np. 35-40°C) poprzez zmieszanie z powracającą z pętli chłodniejszą wodą. Schłodzona woda wraca do dolnej, chłodnej części bufora, skąd jest z powrotem kierowana do źródła ciepła do ponownego ogrzania.

Techniczne uzasadnienie: Dlaczego bufor i podłogówka to idealne rozwiązanie?

Optymalizacja pracy źródła ciepła.

To najważniejszy powód stosowania buforów. Wiele wydajnych źródeł ciepła nie lubi pracy z małą mocą lub częstego włączania i wyłączania (tzw. cykliczność).

• Kotły na paliwo stałe (drewno, węgiel, pellet): Aby pracować czysto i efektywnie, muszą pracować z nominalną mocą. Ogrzewanie podłogowe o niskim zapotrzebowaniu termicznym wymagałoby od kotła „duszenia” i pracy na niskiej mocy, co prowadzi do spadku sprawności, kopcenia i szybkiego zanieczyszczenia wymiennika. Bufor pozwala kotłowi „oddać” całe wytworzone ciepło do magazynu i wyłączyć się. Bez bufora istnieje realne ryzyko przegrzania i wrzenia kotła.
• Pompy ciepła typu powietrze/woda: Każdy rozruch pompy to pobór dużej mocy przez sprężarkę. Częste cykle start-stop (tzw. taktowanie) skracają żywotność układu i obniżają współczynnik COP. Bufor pozwala pompie pracować dłużej, jednorazowo ładując magazyn, a następnie długo pozostawać w stanie spoczynku, podczas gdy podłogówka czerpie z bufora. To kluczowe w okresach przejściowych (wiosna, jesień), gdy zapotrzebowanie na ciepło jest niskie.
• Kolektory słoneczne: Źródło o charakterze bardze niestabilnym i okresowym. Bufor jest w ich przypadku absolutną koniecznością, aby zmagazynować ciepło uzyskane w słoneczny dzień i wykorzystać je wieczorem lub nocą.

Zwiększenie bezwładności i stabilności systemu.

Ogrzewanie podłogowe charakteryzuje się dużą bezwładnością termiczną ze względu na masę wylewki. Bufor ciepła dodaje do systemu kolejną, kontrolowaną bezwładność. Działa to na korzyść:

• Komfortu: Eliminuje wahania temperatury. Nawet przy chwilowym braku źródła (np. brak paliwa w kotle, okresowe wyłączenie pompy w taryfie dziennej), dom nadal jest ogrzewany.
• Współpracy z OZE: Umożliwia efektywne wykorzystanie darmowej energii z paneli fotowoltaika w układzie z pompą ciepła. Pompa może intensywnie ładować bufor w ciągu dnia, korzystając z własnej produkcji PV, a podłogówka będzie z niego czerpać przez całą dobę.

Kluczowy parametr: Jak dobrać pojemność bufora?

Dobór pojemności to zawsze kompromis między efektywnością, kosztem a dostępną przestrzeną. Zależy od mocy źródła ciepła, charakterystyki budynku i rodzaju źródła.

Podstawowe wytyczne i wzory obliczeniowe.

1. Dla kotła na paliwo stałe: Pojemność powinna pozwolić na przyjęcie całej energii z jednego załadunku paliwa, aby kocioł mógł bezpiecznie i czysto wypalić.
   • Przykładowe wyliczenie: Dla kotła o mocy 20 kW, przyjmując czas efektywnego palenia 3 godziny na jednym załadunku:
     Pojemność min. = Moc kotła * Czas * Współczynnik
V_min = 20 kW * 3 h * 15 [l/kWh] = 900 litrów
     Współczynnik 10-20 l/kWh jest powszechnie stosowany. Często przyjmuje się 50-70 litrów na każdy kW mocy kotła. Dla 20 kW będzie to 1000-1400 litrów.
2. Dla pompy ciepła: Chodzi o wydłużenie czasu pracy cyklu i uniknięcie taktowania.
   • Przykładowe wyliczenie: Dla pompy o mocy grzewczej 8 kW, pracującej przy zapotrzebowaniu budynku na poziomie 2 kW w okresie przejściowym. Aby zapewnić jej min. 30 minut ciągłej pracy:
     Energia do zmagazynowania = (Moc pompy - Moc potrzebna) * Czas
E = (8 kW - 2 kW) * 0.5 h = 3 kWh
Pojemność = (E * 860) / ΔT [kcal/kWh -> kcal; 1kWh=860kcal]
     Przy różnicy temperatur ΔT = 40°C (np. z 55°C do 15°C w buforze):
     V = (3 * 860) / 40 ≈ 65 litrów
     W praktyce stosuje się większe buforowanie. Typowa rekomendacja to 20-50 l/kW mocy pompy. Dla 8 kW będzie to 160-400 litrów.

Projekt instalacji hydraulicznej: Mózg sterujący ciepłem.

Sam zbiornik to nie wszystko. Kluczem do sukcesu jest poprawna hydraulika i automatyka. Projekt systemu z buforem jest znacząco bardziej złożony niż układ bezpośredni.

Podstawowe schematy podłączenia.

1. Układ z priorytetem bufora: Źródło ciepła ogrzewa wyłącznie bufor. Ogrzewanie podłogowe (i ewentualnie ciepła woda użytkowa) czerpie wyłącznie z bufora. To najczęstszy i najbezpieczniejszy układ dla kotłów stałopalnych.
2. Układ z bypassem (obejściem): Pozwala na bezpośrednie dogrzanie instalacji przez źródło, jeśli temperatura w buforze spadnie zbyt nisko. Wymaga zaawansowanej automatyki.

Elementy obowiązkowe w układzie:

• Co najmniej dwie niezależne pompy obiegowe: jedna na źródle (ładuje bufor), druga na odbiorze (pobiera z bufora).
• Zawór mieszający 3- lub 4-drogowy na stronę podłogówki – absolutnie niezbędny do obniżenia temperatury wody z bufora do poziomu bezpiecznego dla pętli podłogowej.
• Czujniki temperatury (minimum 3: w górnej i dolnej części bufora oraz na zasileniu podłogówki).
• Sterownik koordynujący pracę pomp, źródła i zaworu na podstawie odczytów z czujników.

Straty postojowe: Cień strony buforowania.

Nawet najlepiej zaizolowany bufor (współczynnik przenikania ciepła U ≤ 0,5 W/m²K) traci ciepło. Typowa strata dla nowoczesnego zbiornika to 1-3°C na dobę. Dla bufora 1000 l, schłodzenie o 2°C oznacza stratę około:
E = m * c_w * ΔT = 1000 kg * 4,19 kJ/kgK * 2 K ≈ 8,38 MJ = 2,33 kWh
Przy cenie energii 0,80 zł/kWh, to koszt ok. 1,87 zł na dobę, czyli 56 zł miesięcznie. Straty te są często rekompensowane przez wzrost sprawności źródła, ale w dobrze ocieplonych domach z małym zapotrzebowaniem mogą stanowić istotny procent.

Wykres ilustruje, jak bufor pozwala utrzymać wysoką sprawność kotła stałopalnego, unikając pracy z małą mocą.

Projekt ogrzewania podłogowego a bufor ciepła.

Projektując ogrzewanie podłogowe z myślą o współpracy z buforem ciepła, należy wziąć pod uwagę kilka istotnych aspektów od samego początku. Tradycyjne założenia ulegają modyfikacji.

Przede wszystkim, temperatura zasilania pętli podłogowej jest zwykle niższa niż temperatura w górnej części bufora. Dlatego zawór mieszający staje się elementem centralnym projektu hydraulicznego. Jego wydajność i sposób sterowania muszą być precyzyjnie dobrane do mocy grzewczej podłogówki i charakterystyki bufora.

Po drugie, straty hydrauliczne w układzie rosną – dodajemy dodatkowe przewody, zbiornik, zawór. Należy dobrać pompę obiegową o wyższym sprężu, co może wpłynąć na zużycie energii elektrycznej.

Po trzecie, czas reakcji systemu na zmianę warunków (np. podniesienie temperatury w pokoju) będzie dłuższy ze względu na dodatkową masę wody do ogrzania. Projekt powinien kłaść większy nacisk na precyzyjną regulację pogodową i pokojową, aby unikać przegrzewów.

Wreszcie, rozmieszczenie techniczne jest kluczowe. Bufor 1000-litrowy ma ok. 2m wysokości i średnicę ok. 80-90cm. Wymaga solidnego, równego podłoża i dostępu do przyłączy hydraulicznych. Jego lokalizację (kotłownia) trzeba uwzględnić na etapie projektowania domu lub adaptacji pomieszczenia.

FAQ – Najczęstsze pytania.

Podsumowanie.

Decyzja o zastosowaniu bufora ciepła w ogrzewaniu podłogowym nie jest uniwersalna. To inwestycja, która w określonych warunkach zwraca się z nawiązką poprzez ochronę źródła ciepła, wyższy komfort i realne oszczędności na paliwie.

Zainwestuj w bufor, jeśli:

• Twoim źródłem ciepła jest kocioł na drewno, węgiel lub pellet.
• Używasz pompy ciepła powietrznej w domu o małym zapotrzebowaniu, gdzie grozi jej taktowanie.
• Chcesz łączyć kilka źródeł ciepła (np. kocioł + kominek z płaszczem, pompa + solary).
• Dysponujesz własną fotowoltaiką i chcesz maksymalnie zwiększyć autokonsumpcję.

Rozważ rezygnację z bufora, jeśli:

• Instalujesz nowoczesną, w pełni modulującą pompę ciepła, zaprojektowaną do pracy bezpośredniej.
• Twoim źródłem jest kocioł gazowy kondensacyjny – świetnie radzi sobie z modulacją.
• Brakuje Ci miejsca lub budżetu, a Twój system jest prosty.

Ostatecznie, profesjonalny projekt wykonany przez doświadczonego instalatora, który przeanalizuje bilans cieplny, dobierze odpowiednią pojemność i zaprojektuje sprawną hydraulikę, jest najważniejszym elementem sukcesu. Bufor ciepła jest jak solidny fundament – jeśli jest potrzebny, jego brak może zniweczyć całą inwestycję w komfortowy i tani w eksploatacji dom.
