Wybór odpowiedniego materiału na przewody grzewcze to fundament trwałej, wydajnej i bezawaryjnej instalacji. Wśród specjalistów i instalatorów wodnego ogrzewania podłogowego niekwestionowanym standardem stała się rura z barierą antydyfuzyjną (EVOH). To nie jest chwilowy trend, lecz świadoma decyzja technologiczna, która bezpośrednio przekłada się na żywotność całego systemu grzewczego w domu. Dlaczego ta niepozorna, wielowarstwowa struktura jest tak kluczowa? W tym kompleksowym artykule zagłębimy się w technikę, parametry i praktyczne aspekty stosowania rur PEX-EVOH, dostarczając wszelkich niezbędnych informacji do podjęcia świadomej decyzji.
Dyfuzja tlenu – niewidzialny wróg Twojej instalacji grzewczej.
Aby w pełni docenić rolę bariery antydyfuzyjnej, musimy zrozumieć zagrożenie, przed którym chroni. Chodzi o proces dyfuzji cząsteczek tlenu przez ścianki rur z tworzyw sztucznych.
Fizyka problemu: jak tlen przedostaje się do układu?
Nawet najlepsze, jednorodne tworzywa sztuczne, jak polietylen (PE) czy polietylen sieciowany (PEX), w mikroskopijnej skali mają strukturę, która pozwala małym cząsteczkom gazów (jak O2) na bardzo powolne przenikanie. W instalacji ogrzewania podłogowego, gdzie rury zatopione są w wylewce, po jednej stronie ścianki mamy wodę układu grzewczego, a po drugiej – wilgotne powietrze lub beton. Różnica stężeń tlenu jest czynnikiem napędowym tego zjawiska.
- Przykład wyliczeniowy: Zwykła rura z PE-RT bez bariery EVOH może przepuszczać nawet do 1,0 mg tlenu na litr wody na dzień w temperaturze 40°C. Dla instalacji o pojemności 200 litrów oznacza to przedostawanie się 200 mg O2 dziennie – to niemal 75 gramów rocznie. Ta ilość jest w zupełności wystarczająca, aby zainicjować i podtrzymywać procesy korozji.
Kaskadowe skutki obecności tlenu w obiegu grzewczym.
Obecność rozpuszczonego tlenu w wodzie instalacyjnej uruchamia lawinę niepożądanych zjawisk:
- Korozja elementów metalowych: Tlen jest głównym sprawcą korozji żelaza i stali. Atakuje:
- Wymiennik kotła grzewczego (szczególnie niskotemperaturowe kondensacyjne), prowadząc do jego przedwczesnej perforacji i kosztownej wymiany.
- Łopatki i wirniki pomp obiegowych, powodując ich zablokowanie lub spadek wydajności.
- Zawory mosiężne i stalowe, armaturę regulacyjną, powodując ich zarastanie i utratę szczelności.
- Powstawanie zawiesin i szlamu: Procesy korozyjne generują tlenki żelaza (rdza), które krążą w instalacji. Łączą się one z innymi zanieczyszczeniami (np. jonami wapnia) tworząc gęstą maź. Zatykają one najwęższe miejsca: zawory termostatyczne, drożne przekroje w wymiennikach czy samo zagęszczenie w rurach ogrzewania podłogowego, pogarszając wymianę ciepła.
- Spadek efektywności energetycznej: Zarastająca instalacja wymaga wyższego ciśnienia pompy, aby utrzymać przepływ. Zatkany wymiennik kotła lub pokryta osadem rura podłogowa mają gorszą wymianę ciepła. Wszystko to skutkuje wyższym zużyciem gazu lub prądu, a więc i rachunkami.

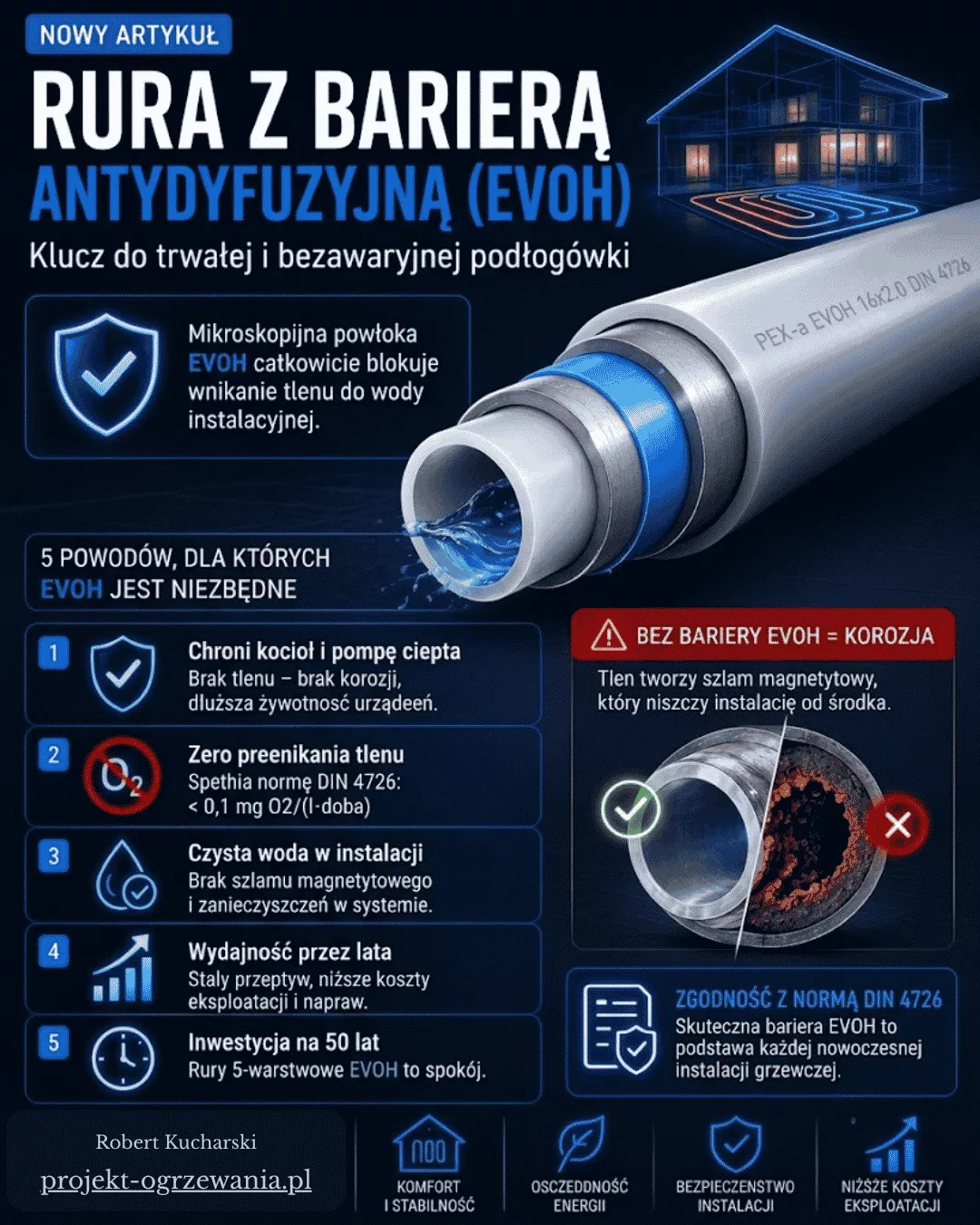

EVOH jako technologiczna tarcza ochronna.
Tu właśnie pojawia się heroiczna rola bariery antydyfuzyjnej z Ethylene-Vinyl Alcohol copolymer, w skrócie EVOH.
Czym jest EVOH i jak działa?
EVOH to wysokogatunkowy kopolimer, którego cząsteczki są ułożone w niezwykle gęstą i uporządkowaną strukturę. Tworzy ona praktycznie nieprzenikalną barierę dla cząsteczek tlenu, a także dla innych gazów i aromatów. W kontekście rur grzewczych, cienka warstwa EVOH (często o grubości zaledwie kilkudziesięciu mikrometrów) jest umieszczana między warstwami nośnego tworzywa, tworząc skuteczną tarczę.
Kluczowy parametr: Współczynnik przenikania tlenu dla rur z barierą EVOH w temperaturze 40°C wynosi mniej niż 0,1 g/(m³·dzień), a często jest bliski 0,01. To dziesiątki, a nawet setki razy mniej niż w przypadku rur bez takiej bariery. W praktyce oznacza to, że ilość tlenu przedostającego się do instalacji jest pomijalnie mała i nieszkodliwa.
Zaawansowana budowa: więcej niż suma warstw.
Nowoczesna rura do ogrzewania podłogowego z warstwą EVOH to przykład inżynierii materiałowej. Zazwyczaj ma strukturę pięciu warstw, gdzie każda pełni ściśle określoną funkcję.
| Warstwa (od wewnątrz) | Materiał | Główna funkcja | Wpływ na użytkownika |
|---|---|---|---|
| 1. Warstwa wewnętrzna | PEX-a, PEX-b lub PE-RT | Styczność z medium grzewczym. Odporność na temperaturę, ciśnienie i starzenie. Gładkość zmniejsza opory przepływu. | Gwarantuje wytrzymałość mechaniczną i hydrauliczną przez dziesięciolecia. |
| 2. & 4. Warstwy kleju | Dedykowany klej poliuretanowy lub na bazie EVA | Trwałe, molekularne połączenie warstw PEX/PE-RT z EVOH. | Zapobiega rozwarstwianiu się rury w czasie eksploatacji, zapewniając integralność. |
| 3. Warstwa barierowa | EVOH | Blokada dyfuzji tlenu do wnętrza instalacji. | Chroni kocioł, pompę i armaturę. Zapobiega tworzeniu się szlamu. |
| 5. Warstwa zewnętrzna | PEX, PE-RT lub specjalny PE | Ochrona przed uszkodzeniami mechanicznymi i promieniowaniem UV (do czasu montażu). Miejsce nadruku informacyjnego. | Ułatwia montaż, zabezpiecza przed zarysowaniami i umożliwia identyfikację rury. |
Uwaga techniczna: PEX (sieciowany polietylen) występuje w różnych typach. PEX-a (sieciowany nadtlenkowo) charakteryzuje się najwyższym, jednolitym stopniem sieciowania, co daje świetną pamięć kształtu i odporność na zginanie przy niskich temperaturach. PEX-b (sieciowany silanowo) jest bardzo popularny, nieco mniej elastyczny przy mrozie, ale o doskonałych parametrach wytrzymałościowych. PE-RT (polietylen podwyższonej temperaturoodporności) nie jest sieciowany, ale dzięki modyfikacji cząsteczkowej ma wysoką odporność na temperaturę i ciśnienie, a przy tym doskonałą elastyczność.
Parametry techniczne i dobór rury – na co zwracać uwagę?
Wybierając rurę wielowarstwową z barierą tlenową, należy analizować konkretne parametry, a nie tylko markę. Oto kluczowe z nich:
Ciśnienie i temperatura – krzywa żywotności.
Wytrzymałość rur jest opisywana przez tzw. klasę roboczą. Definiuje ją para: temperatura pracy / ciśnienie robocze. Dla ogrzewania podłogowego standardem jest klasa 4 (70°C / 4 bary) lub częściej klasa 5 (90°C / 4 bary). Co istotne, parametry te gwarantują żywotność na poziomie minimum 50 lat.
- Przykład interpretacji: Rura klasy 5 przy ciągłej pracy w temperaturze 90°C i pod ciśnieniem 4 bar wytrzyma 50 lat. W praktyce w ogrzewaniu podłogowym pracujemy w zakresie 30-50°C. Zgodnie z zasadami reologii (nauki o płynięciu), obniżenie temperatury pracy o 10°C wydłuża żywotność tworzywa wielokrotnie. Dlatego rury w pętli podłogowej są praktycznie „nieśmiertelne” z punktu widzenia obciążeń termicznych.
Średnica i grubość ścianki – hydraulika pętli.
Standardowe wymiary dla pętli podłogówki to:
- 16×2.0 mm – najpopularniejszy wymiar. Równowaga między oporami przepływu a pojemnością wodną.
- 17×2.0 mm – często spotykany w systemach metrycznych, oferuje nieco niższe opory niż 16mm.
- 20×2.0 mm – stosowana przy bardzo długich pętlach (>120m) lub w instalacjach zasilanych z jednego źródła wysokotemperaturowego (np. bez mieszacza).
Obliczenie oporów: Opór liniowy 100m rury 16×2.0 mm przy przepływie 2 l/min (typowe dla pętli ok. 100m) wynosi ok. 0,3-0,4 bar. Dla pętli 100m daje to spadek ciśnienia 0,3-0,4 bar. Pompa obiegowa mieszacza podłogówki musi pokonać sumę oporów wszystkich równoległych pętli. Dlatego projektant, znając długości pętli, dobiera odpowiednie średnice, by je zrównoważyć.
Współczynnik przewodzenia ciepła – efektywność oddawania energii.
Rury z PEX/EVOH mają współczynnik przewodzenia ciepła λ na poziomie ok. 0,40 W/(m·K). To dobry parametr, który w połączeniu z małą grubością ścianki (2mm) nie stanowi istotnej bariery dla przenikania ciepła z wody do otuliny betonowej. Dla porównania, rury z polibutylenu (PB) mają λ ok. 0,22 W/(m·K) – lepiej izolują, ale w przypadku ogrzewania podłogowego nie jest to zaletą, ponieważ chcemy efektywnie oddać ciepło.
| Średnica rury | Zakres przepływu (oś X) | Spadek ciśnienia (oś Y) | Charakterystyka hydrauliczna | Wniosek praktyczny |
|---|---|---|---|---|
| 16 × 2.0 mm | Niski → wysoki (l/min) | Wysoki (mbar/m) | Największe opory przepływu przy tym samym natężeniu przepływu. | Krótsze pętle, większe zapotrzebowanie na energię pompowania. |
| 17 × 2.0 mm | Niski → wysoki (l/min) | Średni (mbar/m) | Lepszy kompromis pomiędzy średnicą a oporami hydraulicznymi. | Najczęściej optymalny wybór dla nowoczesnych instalacji. |
| 20 × 2.0 mm | Niski → wysoki (l/min) | Niski (mbar/m) | Najniższe opory przepływu przy tym samym natężeniu. | Możliwość dłuższych pętli, mniejsze obciążenie pompy obiegowej. |
Projektowanie wodnego ogrzewania podłogowego z rurą EVOH.
Kluczem do sukcesu jest traktowanie rury z barierą EVOH nie jako pojedynczego produktu, ale jako integralnej części ściśle zaprojektowanego systemu. Projekt ogrzewania podłogowego jest etapem absolutnie koniecznym i nie można go pominąć. Obejmuje on:
- Obliczenia strat ciepła dla każdego pomieszczenia, które określą zapotrzebowanie na moc grzewczą [W].
- Dobór rozstawu rur (tzw. rozstaw pętli): od 100 mm (podłoga w łazience, strefy brzegowe) przez 150 mm (standardowe pomieszczenia) do nawet 250-300 mm (pomieszczenia o małym zapotrzebowaniu lub podłoga chłodząca).
- Dobór średnicy rury (zazwyczaj 16 lub 17 mm) i obliczenie długości poszczególnych pętli. Maksymalna długość jednej pętli jest ograniczona oporami hydraulicznymi; zazwyczaj przyjmuje się 100-120 m dla rury 16 mm, aby nie generować nadmiernych oporów i zapewnić równomierny przepływ.
- Podział na strefy grzewcze i dobór kolektorów: Każda pętla musi być indywidualnie zasilana i regulowana. Kolektor (rozdzielacz) z przepływomierzami i zaworami regulacyjnymi pozwala na zrównoważenie hydrauliczne wszystkich pętli, tak aby do każdej docierała wymagana ilość wody. Rury EVOH łączone są z kolektorem za pomocą złączek zaciskanych (press) lub skręcanych – te drugie muszą być dostępne poza wylewką, w skrzynce rozdzielacza.
- Określenie parametrów zasilania: Projekt ustala temperaturę zasilania pętli (np. 40°C) i oblicza wymaganą wydajność pompy obiegowej mieszacza.
Praktyczny przykład projektowy:
Dla pokoju o stratach ciepła 1200 W, przy założeniu wydajności cieplnej podłogi 80 W/m², potrzebna jest powierzchnia grzewcza 15 m². Przy rozstawie rur 150 mm, na 1 m² przypada 6,67 mb rury. Zatem potrzebna długość pętli to 15 m² * 6,67 m/m² = 100 mb. Jest to wartość idealna dla jednej pętli z rury 16×2.0 mm.
Montaż – precyzja, która zaprocentuje latami.
Nawet najlepsza rura antydyfuzyjna wymaga poprawnego montażu. Oto kluczowe zasady:
- Transport i przechowywanie: Chroń rury przed promieniowaniem UV. Nie zginaj gwałtownie w niskich temperaturach (poniżej 0°C) – jeśli jest taka potrzeba, ogrzej ją np. suszarką.
- Układanie: Używaj prowadnic lub klipsów montażowych, aby utrzymać równomierny rozstaw. Pamiętaj o dylatacjach obwodowych i pośrednich – rura musi przez nie przechodzić w osłonie z peszla.
- Pomiar rezystancji: Wiele rur posiada wtopiony drucik miedziany lub warstwę przewodzącą. Przed wylaniem betonu koniecznie sprawdź ciągłość elektryczną każdej pętli i zaznacz na planie przyłącze. W przyszłości, dzięki detektorowi, zlokalizujesz dokładny przebieg rury w podłodze.
- Ciśnieniowa próba szczelności: Natychmiast po ułożeniu i podłączeniu do kolektora przeprowadź próbę ciśnieniową powietrzem lub wodą (zwykle 6-8 bar). Obserwuj manometr przez cały czas prowadzenia prac budowlanych. Spadek ciśnienia sygnalizuje uszkodzenie.
- Zalewanie: Pętla musi być pod ciśnieniem (zwykle 3-4 bary) w trakcie wylewania betonu. Zabezpiecza to rurę przed przypadkowym zgnieceniem lub załamaniem.
Porównanie z innymi rozwiązaniami – dlaczego EVOH wygrywa?
Choć na rynku istnieją alternatywy, to PEX/PE-RT z barierą EVOH jest optymalnym wyborem.
- vs. Rury jednowarstwowe PE-X/PE-RT: Brak bariery EVOH. Dopuszczalne tylko w zamkniętych, starannie odtlenionych systemach z dodatkiem inhibitorów korozji, co i tak nie daje 100% ochrony. Ryzyko korozji pozostaje.
- vs. Rury z powłoką antydyfuzyjną: Niektóre rury mają barierę nakładaną natryskowo (np. z tworzywa). Jej jednorodność i trwałość połączenia z rdzeniem bywają gorsze niż w przypadku koekstrudowanej warstwy EVOH.
- vs. Rury miedziane: Miedź jest naturalną barierą dla tlenu, ma doskonałe przewodnictwo cieplne. Jest jednak znacznie droższa, wymaga jednorodnego środowiska chemicznego wody (pH), by nie korodować, a jej montaż w wylewce jest trudniejszy (elastyczność, łączność). W systemach wielomateriałowych może dojść do korozji galwanicznej.
- vs. Rury stalowe (np. miękkie, karbowane): Doskonała bariera dla tlenu, wytrzymałość. Są jednak cięższe, mniej elastyczne, podatne na korozję przy nieodpowiedniej wodzie i znacznie droższe zarówno w materiale, jak i montażu.
Podsumowując, rura wielowarstwowa PEX-EVOH oferuje unikalny kompromis: nieprzepuszczalność tlenu jak metal, elastyczność i łatwość montażu jak tworzywo, a przy tym konkurencyjną cenę i potwierdzoną żywotność.
FAQ – najczęstsze pytania.
Ponieważ skutecznie blokuje przenikanie tlenu do wody instalacyjnej, co zapobiega korozji kotła, pomp i armatury oraz powstawaniu szlamu.
Teoretycznie tak, ale wyłącznie w ściśle kontrolowanych systemach z inhibitorami korozji. W praktyce zwiększa to ryzyko awarii i spadku sprawności.
PEX-a ma najlepszą pamięć kształtu, PEX-b jest najbardziej popularny i trwały, a PE-RT oferuje dużą elastyczność. Wszystkie w połączeniu z EVOH są bezpieczne dla podłogówki.
Nie w istotnym stopniu. Warstwa EVOH jest bardzo cienka, a współczynnik przewodzenia ciepła całej rury pozostaje korzystny dla ogrzewania podłogowego.
Nie. Rura jest fundamentem, ale kluczowe są również poprawny projekt ogrzewania podłogowego, odpowiednie długości pętli i staranny montaż.
Podsumowanie.
Decyzja o zastosowaniu rury z barierą antydyfuzyjną (EVOH) w wodnym ogrzewaniu podłogowym jest decyzją o ochronie najdroższych elementów systemu grzewczego: kotła, pompy i armatury. To nie wydatek, a ubezpieczenie na dziesiątki lat eksploatacji. Dzięki niej zyskujemy system, który:
- Pracuje cicho i stabilnie, równomiernie oddając ciepło.
- Jest energooszczędny, ponieważ nie marnuje mocy na pokonywanie oporów zarastającej instalacji.
- Minimalizuje ryzyko awarii i kosztownych napraw.
- Zachowuje wysoką sprawność przez cały okres użytkowania.
Wybierając konkretny produkt, zwracaj uwagę na certyfikaty (np. atest higieniczny, zgodność z normą PN-EN ISO 21003), renomę producenta i jasno określone parametry techniczne. Pamiętaj, że kluczem do sukcesu jest profesjonalny projekt i staranny montaż – tylko wtedy potencjał drzemiący w tej zaawansowanej technologii zostanie w pełni wykorzystany.
