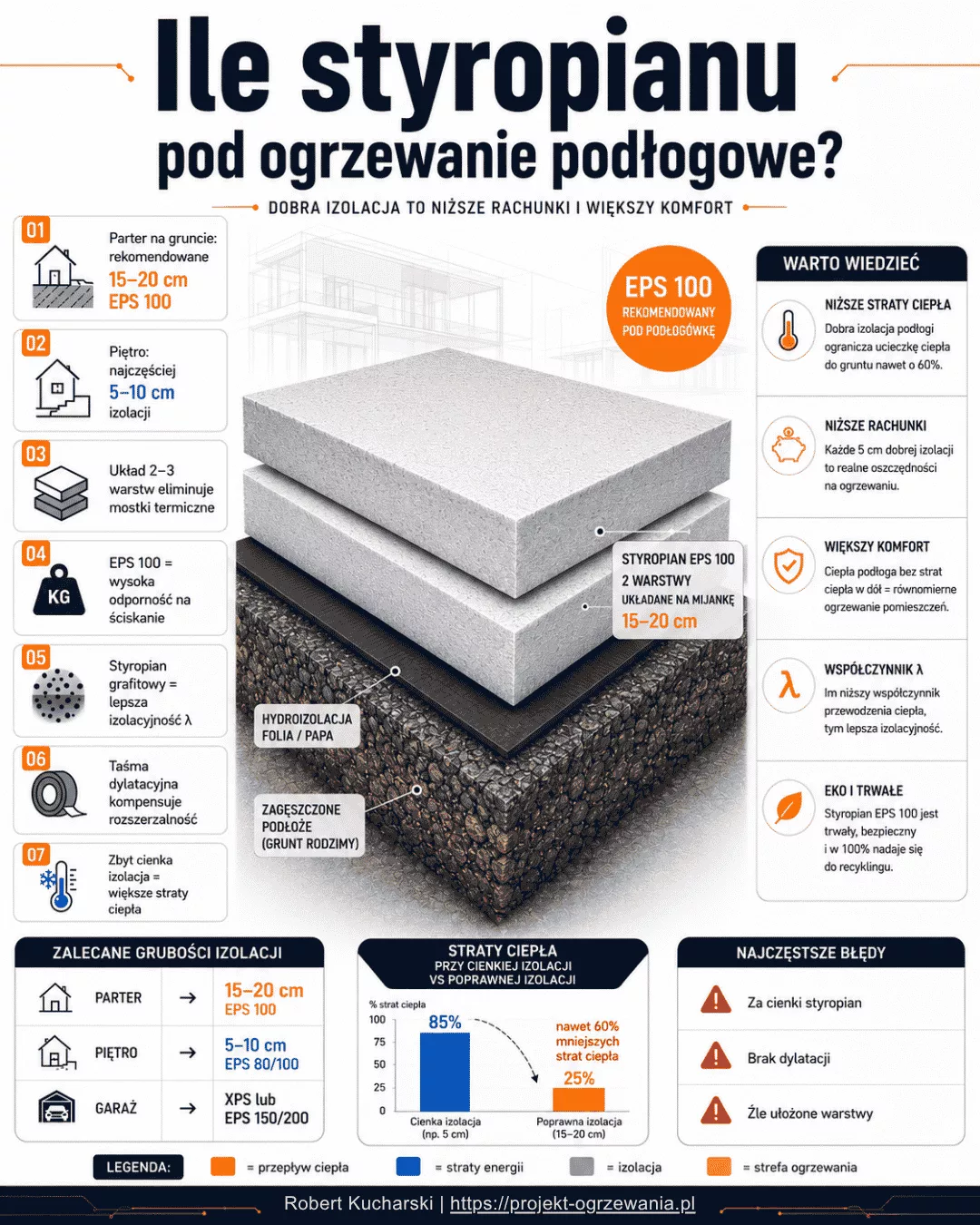

Decyzja o montażu ogrzewania podłogowego to krok w kierunku niekwestionowanego komfortu cieplnego i oszczędności energetycznych. Aby system ten działał efektywnie, kluczowym, a często bagatelizowanym elementem, jest właściwa warstwa izolacji. Jeśli zastanawiasz się, ile styropianu pod ogrzewanie podłogowe jest niezbędne, ten artykuł rozwieję wszystkie Twoje wątpliwości. Prawidłowy dobór grubości i rodzaju materiału izolacyjnego decyduje o tym, czy ciepło z kabli lub rur popłynie do Twojego pomieszczenia, czy będzie bezpowrotnie tracone do gruntu lub niższej kondygnacji.
Fizyczne podstawy i mechanizmy przenikania ciepła
Zastosowanie styropianu pod ogrzewaniem podłogowym ma na celu minimalizację strat ciepła w kierunku nieogrzewanym poprzez stworzenie efektywnej bariery termicznej. Z punktu widzenia fizyki budowli, warstwa izolacji zmniejsza gęstość strumienia ciepła zgodnie z prawem Fouriera dla przewodzenia ciepła.
Mechanizmy strat ciepła przez przegrody budowlane
W przypadku podłogi na gruncie występują trzy podstawowe mechanizmy strat ciepła:
- Przewodzenie przez warstwy konstrukcyjne zgodnie z równaniem: q = λ × ΔT/d
- Konwekcja przy powierzchniach granicznych
- Promieniowanie cieplne
Współczynnik przenikania ciepła U dla podłóg określa się zgodnie z normą PN-EN ISO 13370, uwzględniając opory cieplne poszczególnych warstw oraz charakterystykę gruntu. Dla podłóg na gruncie współczynnik U oblicza się z uwzględnieniem równoważnej grubości podłogi i współczynnika przewodzenia ciepła gruntu.
Obliczeniowe metody doboru grubości izolacji
Dobór grubości styropianu powinien być oparty na analizie ekonomiczno-energetycznej, uwzględniającej koszty inwestycyjne oraz przyszłe koszty eksploatacyjne. Zgodnie z Warunkami Technicznymi 2021, maksymalna wartość współczynnika U dla podłóg na gruncie wynosi 0,20 W/(m²·K).
Algorytm obliczeniowy dla podłóg na gruncie
Wartość współczynnika U można wyznaczyć z zależności:
U = 1/(Rsi + Rse + Rf + Rg)
Gdzie:
- Rsi – opór przejmowania ciepła od wewnątrz [m²·K/W]
- Rse – opór przejmowania ciepła na zewnątrz [m²·K/W]
- Rf – opór cieplny warstw podłogi [m²·K/W]
- Rg – opór cieplny gruntu [m²·K/W]
Opór cieplny warstwy izolacji oblicza się ze wzoru:
R = d/λ [m²·K/W]
Zaawansowane parametry techniczne materiałów izolacyjnych
Anizotropia właściwości termomechanicznych
Nowoczesne płyty styropianowe wykazują zróżnicowane właściwości w zależności od kierunku obciążenia. Dla aplikacji podłogowych kluczowe są:
Wytrzymałość na ściskanie przy 10% odkształceniu:
- EPS 70: CS(10) ≥ 70 kPa
- EPS 100: CS(10) ≥ 100 kPa
- EPS 150: CS(10) ≥ 150 kPa
- EPS 200: CS(10) ≥ 200 kPa
Moduł sprężystości dynamicznej:
Dla EPS 100: E_dyn ≈ 5-7 MPa, co zapewnia odpowiednią sztywność podłoża pod wylewkę betonową.
Współczynniki przewodzenia ciepła dla różnych typów styropianu
| Typ styropianu | Współczynnik λ [W/(m·K)] | Opór cieplny R [m²·K/W] dla d=100mm |
|---|---|---|
| EPS 70 (biały) | 0,036-0,040 | 2,50-2,78 |
| EPS 100 (grafitowy) | 0,031-0,035 | 2,86-3,23 |
| EPS 200 (grafitowy) | 0,030-0,033 | 3,03-3,33 |
Minimalne grubości izolacji według WT2021
| Typ przegrody | Współczynnik U [W/(m²·K)] | Minimalna grubość EPS 100 [mm] |
|---|---|---|
| Podłoga na gruncie | 0,20 | 150 |
| Strop nad piwnicą nieogrzewaną | 0,25 | 120 |
| Strop nad przejazdem | 0,30 | 100 |
Zaawansowane aspekty projektowe i optymalizacja
Optymalizacja grubości izolacji metodą LCC
Koszt lifecycle (LCC) izolacji wyraża się wzorem:
LCC = C_inv + Σ(C_energy × ΔE × (1+i)^-t)
Gdzie:
- C_inv – koszt inwestycyjny izolacji
- C_energy – koszt jednostkowy energii
- ΔE – roczna oszczędność energii
- i – stopa dyskontowa
- t – rok eksploatacji
Optymalna grubość ekonomiczna występuje gdy krańcowy koszt dodatkowej warstwy izolacji zrówna się ze zdyskontowaną wartością oszczędności energetycznych.
Analiza mostków termicznych w konstrukcji podłogi
W zaawansowanych projektach konieczna jest analiza mostków termicznych w strefach:
- Połączenia podłoga-ściana fundamentowa
- Przepusty instalacyjne
- Szczeliny dylatacyjne
Współczynnik liniowy mostka termicznego ψ oblicza się metodami numerycznymi (MES) zgodnie z normą PN-EN ISO 10211.
Specyfikacja techniczna dla różnych typów konstrukcji
Podłoga na gruncie – zaawansowane wymagania
Dla obiektów o podwyższonych standardach energetycznych (NF15, NF40) wymagane są:
- Minimalna grubość izolacji: 200-250 mm EPS 200
- Współczynnik U ≤ 0,15 W/(m²·K)
- Układ dwuwarstwowy z przesunięciem spoin
- Ciągła izolacja w strefach krawędziowych
Stropy między kondygnacjami – aspekty dynamiczne
W przypadku stropów między kondygnacjami, oprócz izolacyjności termicznej, kluczowe są:
- Izolacyjność akustyczna: R_w ≥ 55 dB
- Sztywność dynamiczna: s’ ≤ 15 MN/m³
- Współczynnik tłumienia drgań: η ≥ 0,05
Projektowanie z wykorzystaniem symulacji dynamicznych
Zaawansowane projektowanie systemów ogrzewania podłogowego wymaga zastosowania narzędzi symulacyjnych do analizy:
- Strat ciepła w stanie nieustalonym – uwzględnienie bezwładności termicznej
- Rozkładu temperatur w warstwach podłogi – weryfikacja warunków komfortu
- Optymalizacji czasu reakcji systemu – dostosowanie do zmiennych warunków pogodowych
Numeryczne modelowanie przepływu ciepła
W zaawansowanych projektach stosuje się metody numeryczne (FEM, FVM) do rozwiązania równania przewodzenia ciepła:
∂T/∂t = α ∇²T + q”’/ρc
Gdzie:
- α – współczynnik dyfuzyjności cieplnej
- q”’ – moc źródła ciepła na jednostkę objętości
- ρ – gęstość
- c – ciepło właściwe
Rola projektu ogrzewania podłogowego w doborze izolacji
Wszystkie podane w tym artykule wartości mają charakter ogólnych zaleceń i wytycznych. Jednak najbardziej precyzyjnym i wiążącym źródłem informacji dla Twojej inwestycji jest projekt ogrzewania podłogowego.
Profesjonalny projektant, obliczając zapotrzebowanie na ciepło dla budynku (tzw. projekt energetyczny), bierze pod uwagę szereg czynników:
- Straty ciepła przez przegrody: Nie tylko przez podłogę, ale także przez ściany, dach i okna.
- Strefę klimatyczną: Inne są wymagania w Suwałkach, a inne we Wrocławiu czy Warszawie.
- Przeznaczenie pomieszczenia: Łazienka, salon czy hol mogą mieć nieco różne potrzeby.
- Rodzaj i moc źródła ciepła.
Na podstawie tych obliczeń, projektant dobiera optymalną grubość i rodzaj izolacji spełniający zarówno wymagania prawne (Warunki Techniczne), jak i ekonomiczne oraz użytkowe dla danego obiektu. Dlatego inwestycja w profesjonalny projekt to nie tylko gwarancja dobrze działającego ogrzewania, ale także pewność, że wszystkie materiały, w tym styropian, zostały dobrane w sposób celowy i uzasadniony.
FAQ:
Zgodnie z Warunkami Technicznymi 2021, minimalna grubość to 15 cm dla styropianu EPS 100. Jednak w praktyce, dla osiągnięcia lepszej efektywności, często rekomenduje się 20 cm.
Tak, pod kątem właściwości izolacyjnych. Dzięki niższemu współczynnikowi przewodzenia ciepła (λ), przy tej samej grubości zapewnia lepszą izolację. Jego zastosowanie pozwala na zastosowanie cieńszej warstwy przy zachowaniu tych samych parametrów cieplnych.
Nie. Nawet w tej sytuacji warstwa styropianu (zwykle 3-5 cm) pełni kluczowe funkcje: stanowi podłoże pod rury, poprawia bezwładność cieplną systemu (równomierne oddawanie ciepła) oraz pełni rolę izolacji akustycznej.
Do najpoważniejszych błędów należą: zastosowanie zbyt miękkiego styropianu (np. elewacyjnego EPS 70), który ugniecie się pod ciężarem wylewki; pominięcie folii przeciwwilgociowej na gruncie; oraz brak taśmy brzegowej, co uniemożliwia swobodną pracę termiczną płyty grzewczej.
Dla standardowych przypadków, na podstawie norm, można oszacować przybliżone wartości. Jednak dla precyzyjnego doboru, uwzględniającego wszystkie straty ciepła i specyfikę budynku, niezbędne są zaawansowane obliczenia cieplne, które powinien wykonać projektant.
Podsumowanie techniczne
Dobór właściwej grubości i parametrów styropianu pod ogrzewanie podłogowe wymaga kompleksowej analizy technicznej uwzględniającej:
- Wymagania prawne (WT2021)
- Analizę ekonomiczną (LCC)
- Obliczenia cieplne zgodne z normami
- Analizę mostków termicznych
- Wymagania dotyczące komfortu użytkowania
Optymalne rozwiązanie zawsze wynika z indywidualnej analizy projektowej, uwzględniającej specyfikę techniczną obiektu oraz długoterminowe koszty eksploatacyjne. W zaawansowanych aplikacjach niezbędne jest zastosowanie specjalistycznego oprogramowania do symulacji cieplnych oraz współpraca z doświadczonym projektantem instalacji sanitarnych i konstruktorem.
